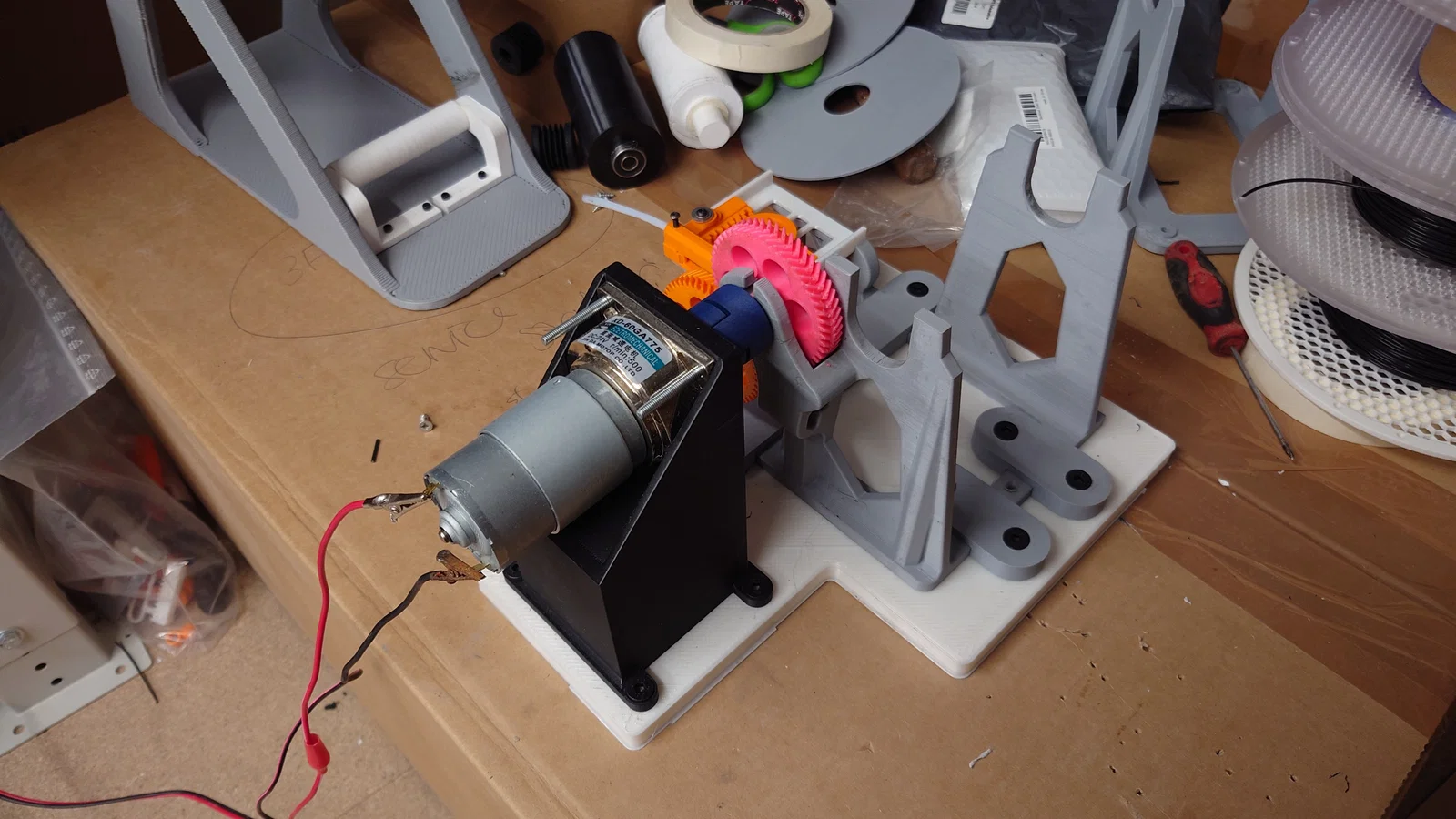

Motorised Version – Bộ phận bổ sung để gắn motor

Mình chỉ upload các chi tiết bổ sung do mình tự thiết kế; các chi tiết này sẽ lắp vừa với bộ phận gốc do Miklos Kiszely upload.

Base

• Phần này khá lớn nên mình in trên máy khổ lớn ở chỗ làm. www.printingportalhub.co.uk có dịch vụ in này nếu máy của bạn không đủ khổ. Email họ và hỏi dịch vụ Large FDM printing (lưu ý họ ở UK).
• PLA là phù hợp
• Mình có gắn threaded brass inserts (còn gọi là Heat stake inserts). Mình ép chúng vào bằng mỏ hàn. Nhớ canh cho thẳng, có thể bạn sẽ cần chỉnh lại kích thước lỗ tuỳ theo hãng insert.

Brackets

• Các chi tiết này chỉ để giữ khung (frame) gốc cố định xuống base.
• Dùng bu lông M6 đầu chìm (counter sunk).
• PLA là phù hợp cho các chi tiết này.

Motor Coupling

• Các chi tiết này giúp motor truyền động cho respooler nhưng vẫn dễ tháo rời nếu có vấn đề cần bảo trì.
• Nó cũng cho phép có một chút độ rơ giữa motor và respooler để bù dung sai và độ flex của máy.
• Mình dùng Carbon filled PETG cho phần này. PLA có thể dùng được nhưng có rủi ro bị “mòn tròn” (rounding out) cạnh phẳng của lỗ nơi motor ép vào theo thời gian. Nếu bạn không in được vật liệu cứng hơn thì cứ thử PLA xem sao.
• Mình cũng in trục (shaft) gốc đi vào respooler bằng Carbon PETG với % infill cao và nhiều walls, vì trước đó in bằng PLA và ABS hay bị gãy.

Motor Bracket

• Phần này in bằng PLA
• Nó vừa với mẫu motor này và có thể vừa với một vài mẫu khác.

Motor

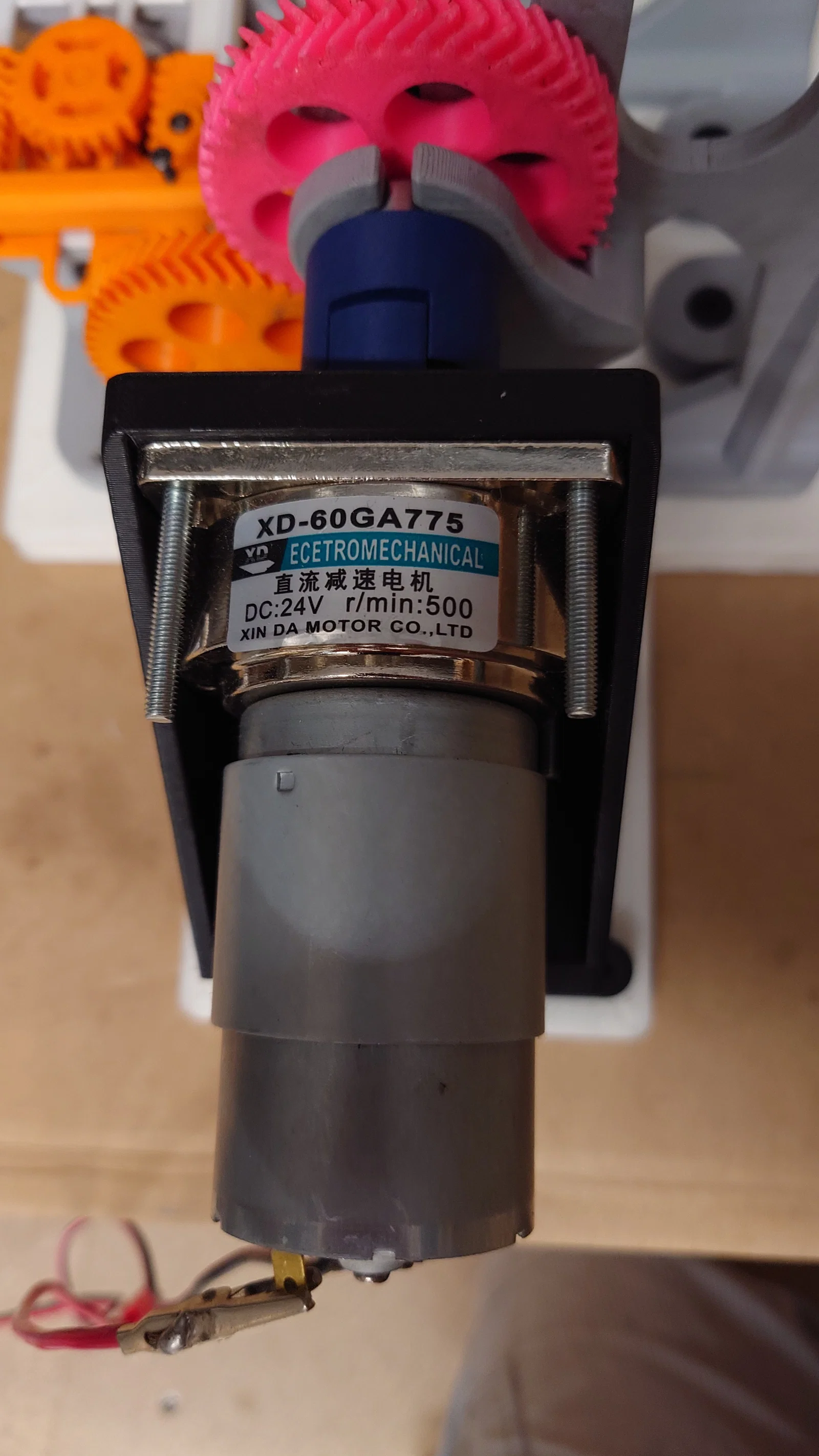

• Bọn mình thấy motor này là phù hợp: 60GA775 35W 24V 500RPM. 35W có thể hơi dư, lúc chọn chủ yếu là ước lượng chứ không tính toán kỹ.
• Trước đó bọn mình dùng motor 24V nhỏ hơn nhưng tải nặng quá nên về lâu dài bị cháy.
