Camping Carabiner 20mm - 55mm (Carabiner cường lực, parametric Freecad)

Mẫu này có một lịch sử khá dài, ban đầu chỉ là một cái kẹp đơn giản cho USB. Sau vài lần tinh chỉnh, mình thiết kế lại theo các quy tắc thiết kế của móc cẩu (crane hook). Móc cẩu thường được thiết kế sao cho mặt cắt có cùng mức ứng suất kéo theo mô-men uốn (bending moment). Mình cố gắng áp dụng nguyên lý này vào thiết kế mới để làm cho Key clip / Carabiner cứng cáp và chịu lực tốt nhất có thể.

Phiên bản mới này có phần “eye” (mắt móc) chắc hơn so với thiết kế Crane Hook ban đầu để tăng độ bền thêm nữa.

In tốt nhất với vật liệu cứng cáp như ABS, ASA hoặc PETG, nhưng PLA cũng có thể dùng được.

Nếu muốn lực lò xo (spring tension) mạnh hơn, bạn có thể cất Carabiner theo kiểu “lộn trong ra ngoài” như hình cuối. Trước khi mang ra dùng thì bẻ lại về đúng trạng thái bình thường.

Toàn bộ thiết kế là dạng parametric: bạn chỉ cần nhập kích thước vào ô “Size” trong bảng (table) đính kèm trong Freecad, là mô hình sẽ tự động thay đổi theo kích cỡ. Phần đóng (closing section) sẽ to hơn ở các size nhỏ để vẫn in được. Độ dày cũng được điều chỉnh theo kích thước.

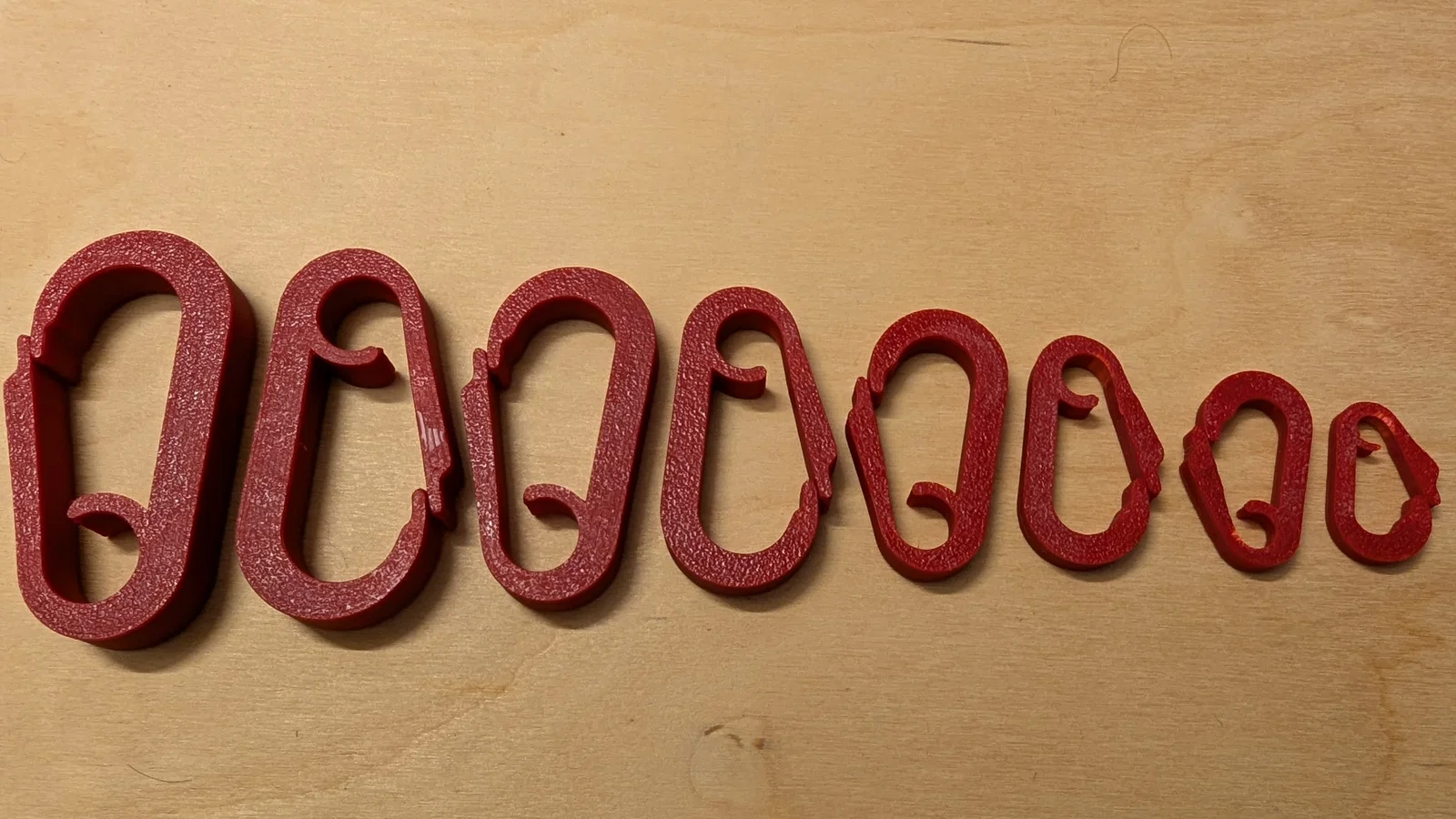

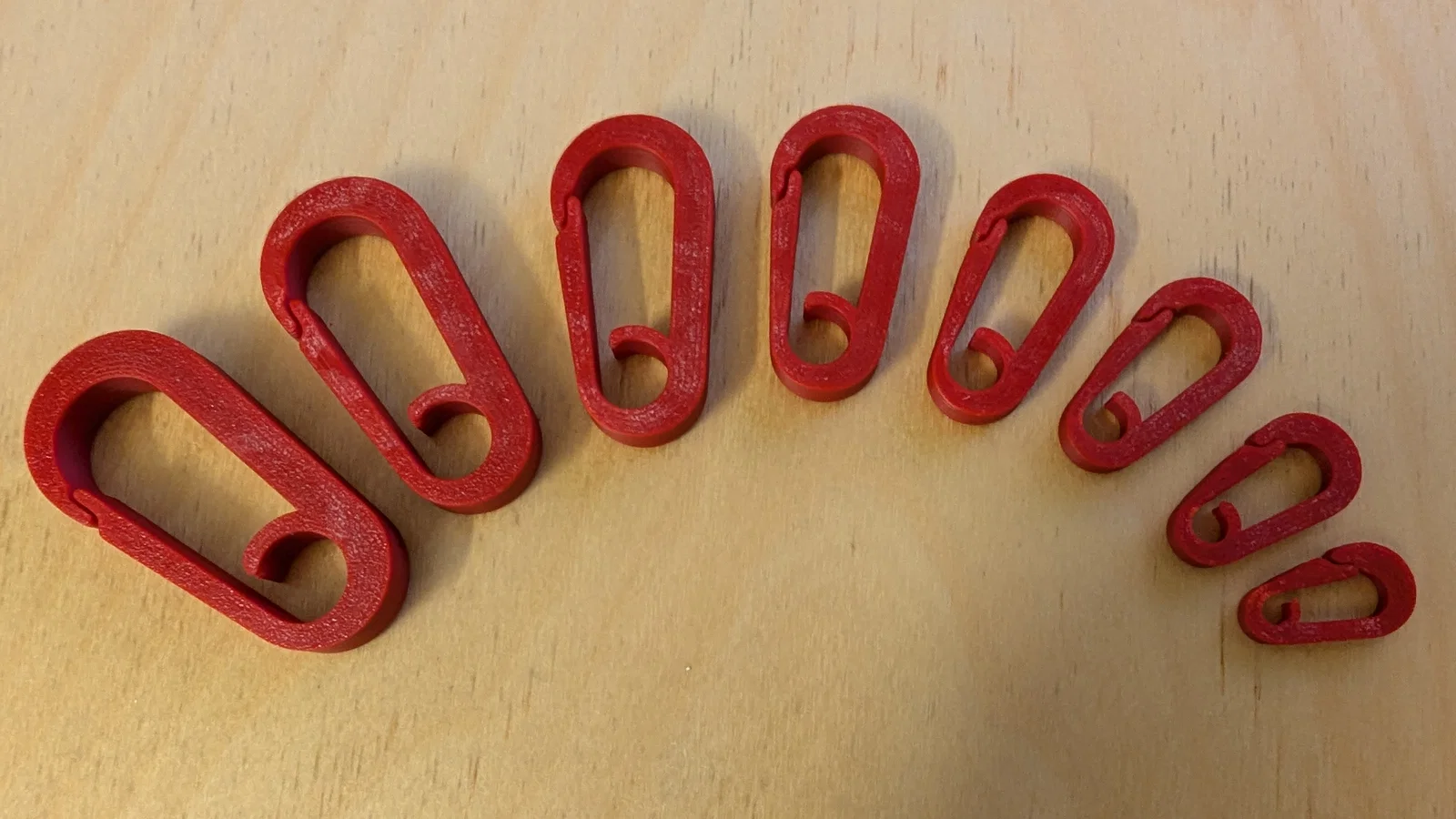

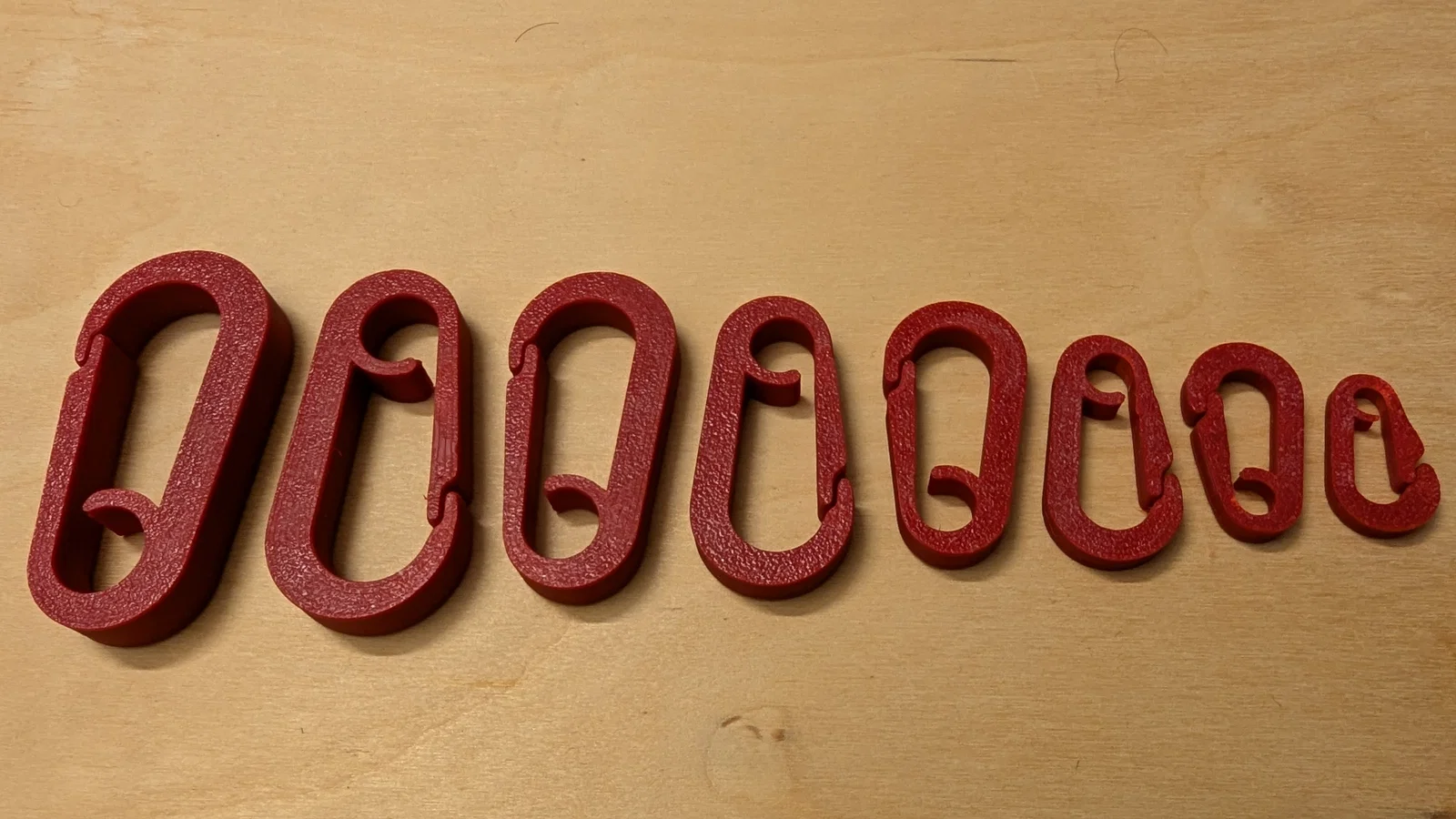

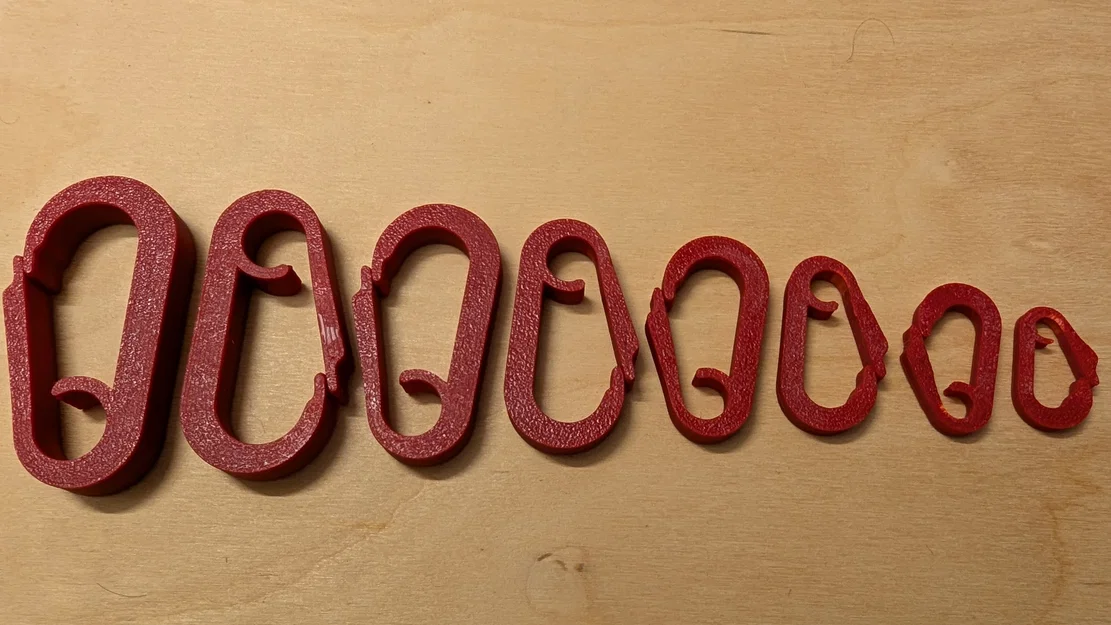

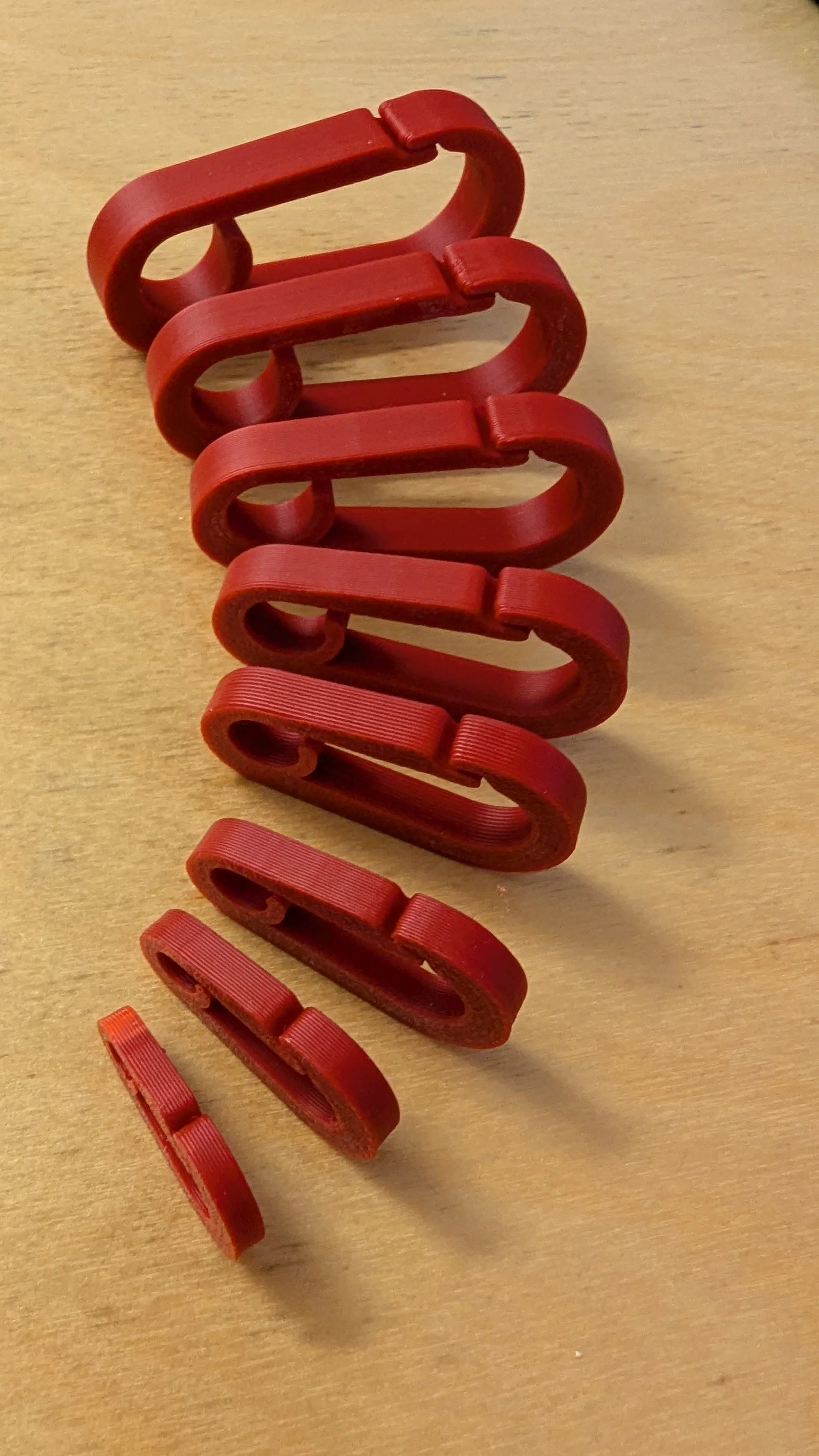

Có sẵn các size từ 20mm đến 55mm để bạn dùng cho tiện.
