TL;DR

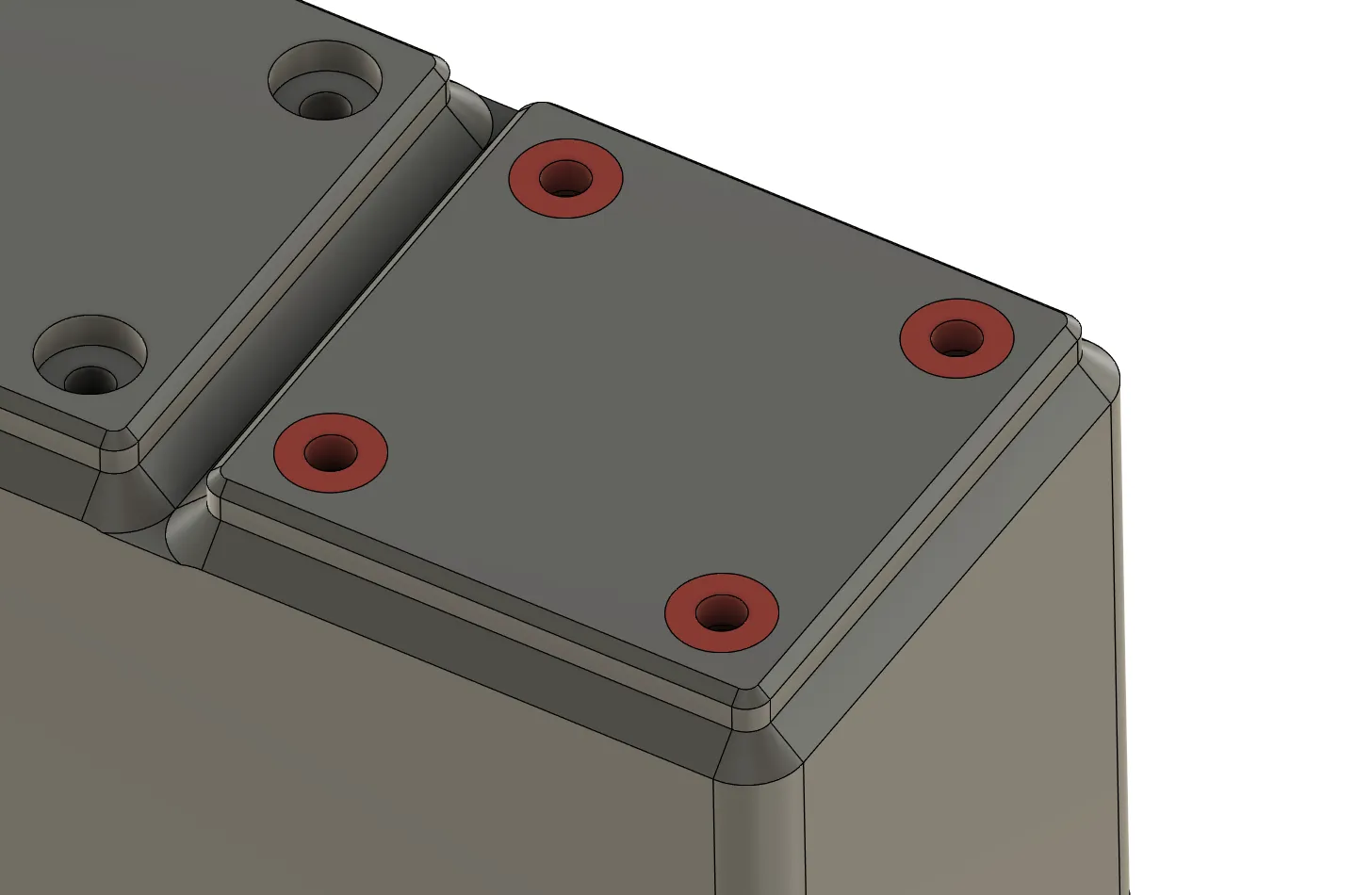

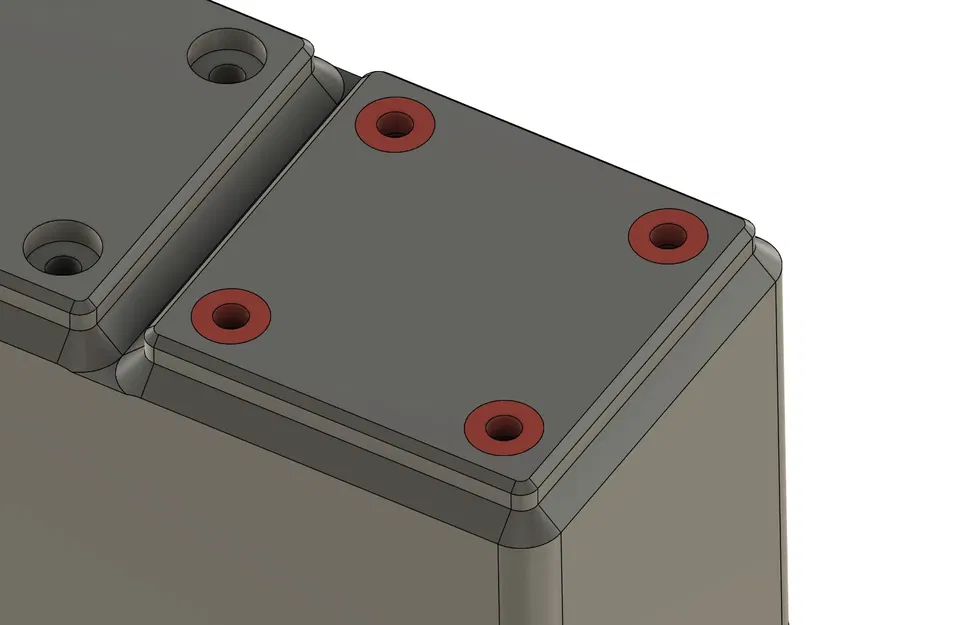

STL này được sử dụng như một mô-đun thể tích âm để sửa chữa các lỗ bừa bộn, lộn xộn của Zack được tìm thấy ở đáy của (hầu như) tất cả các bộ phận Gridfinity.

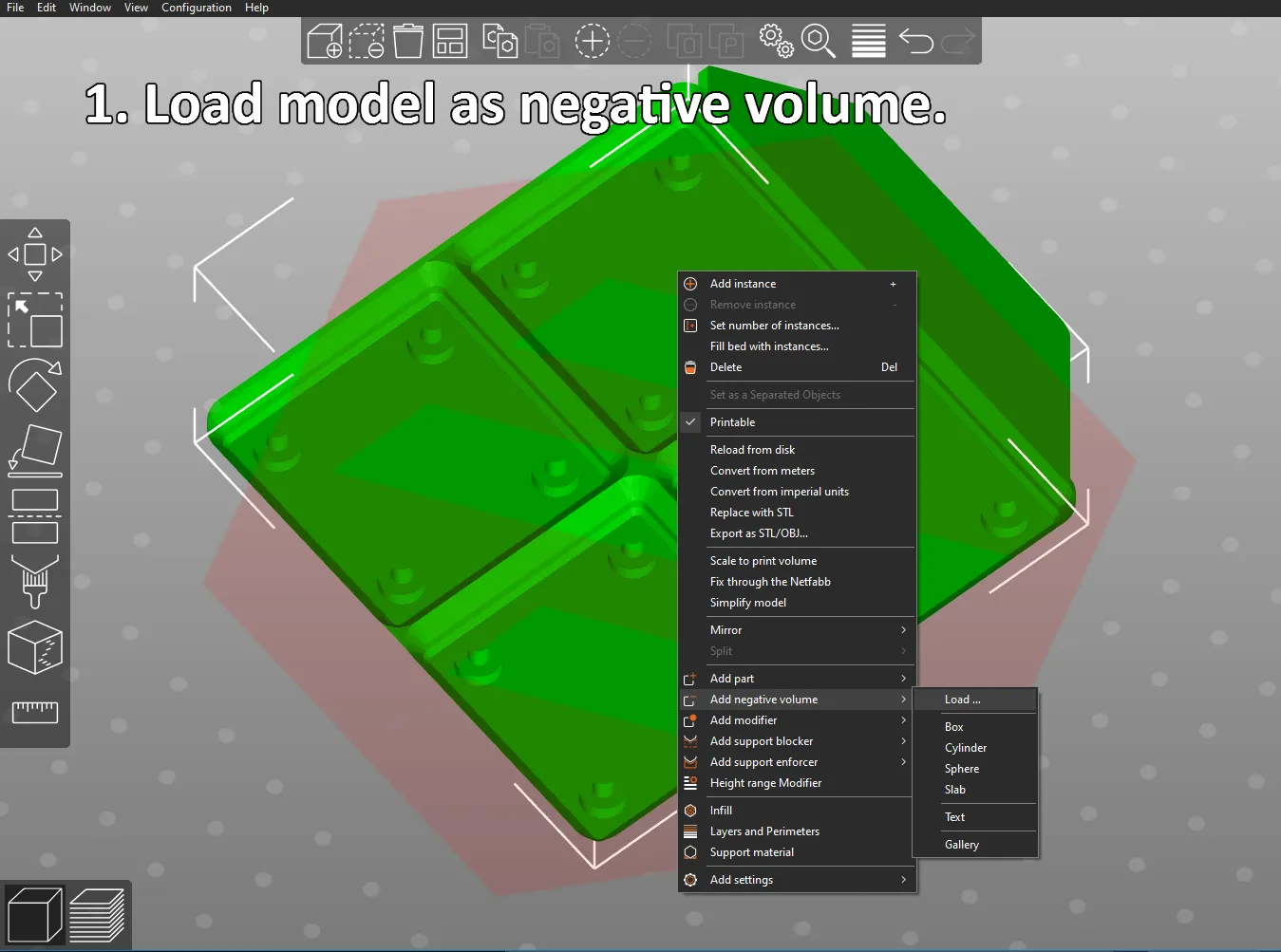

1. Trong phần mềm cắt của bạn, thêm STL này vào bộ phận Gridfinity của bạn như một thể tích âm.
   1. CẬP NHẬT: Hoặc sử dụng tệp Fusion360 để tạo của riêng bạn, xem Tùy chỉnh bên dưới.

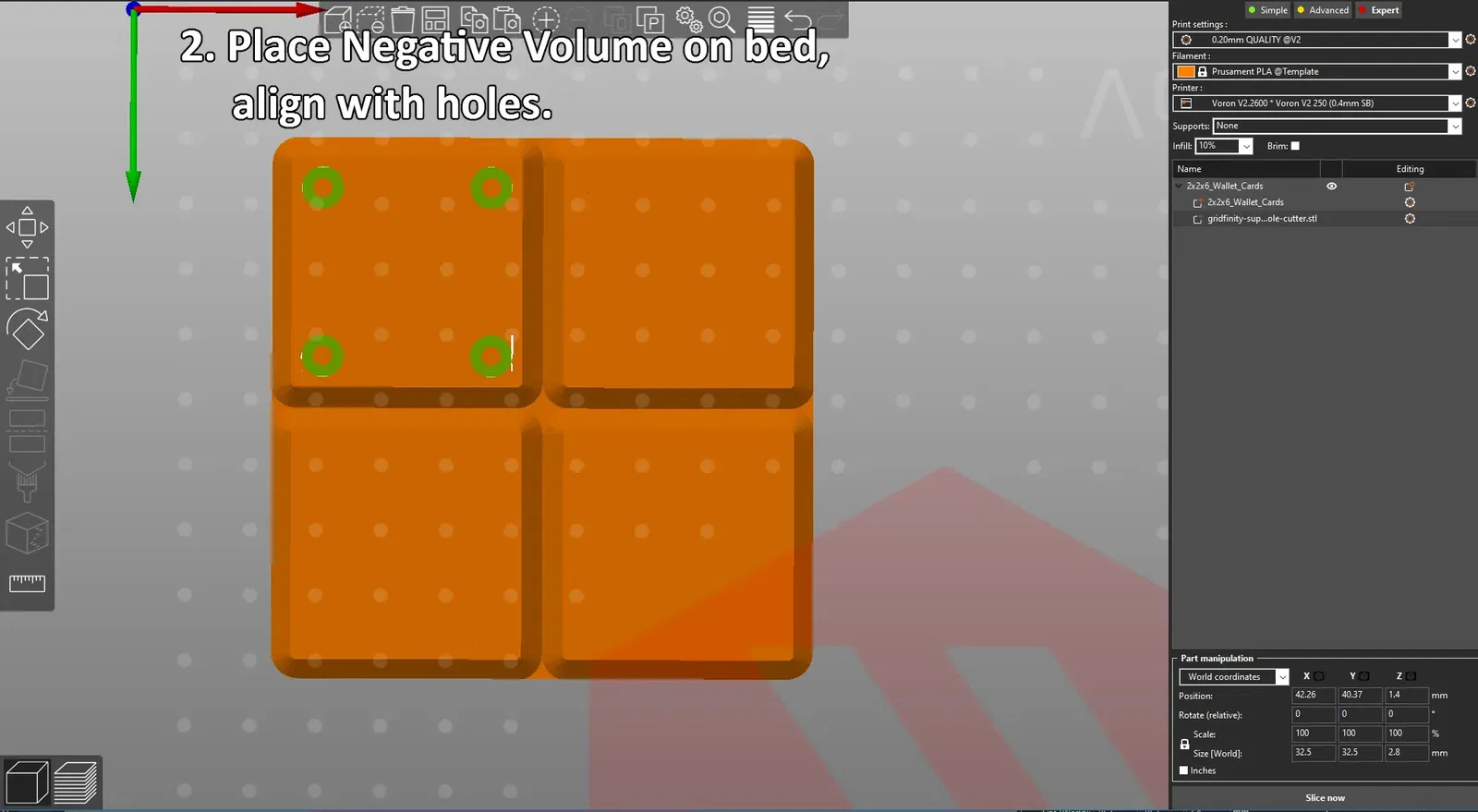

2. Đặt thể tích âm trên bàn và căn chỉnh nó theo trục X/Y với các lỗ ở đáy bộ phận của bạn.

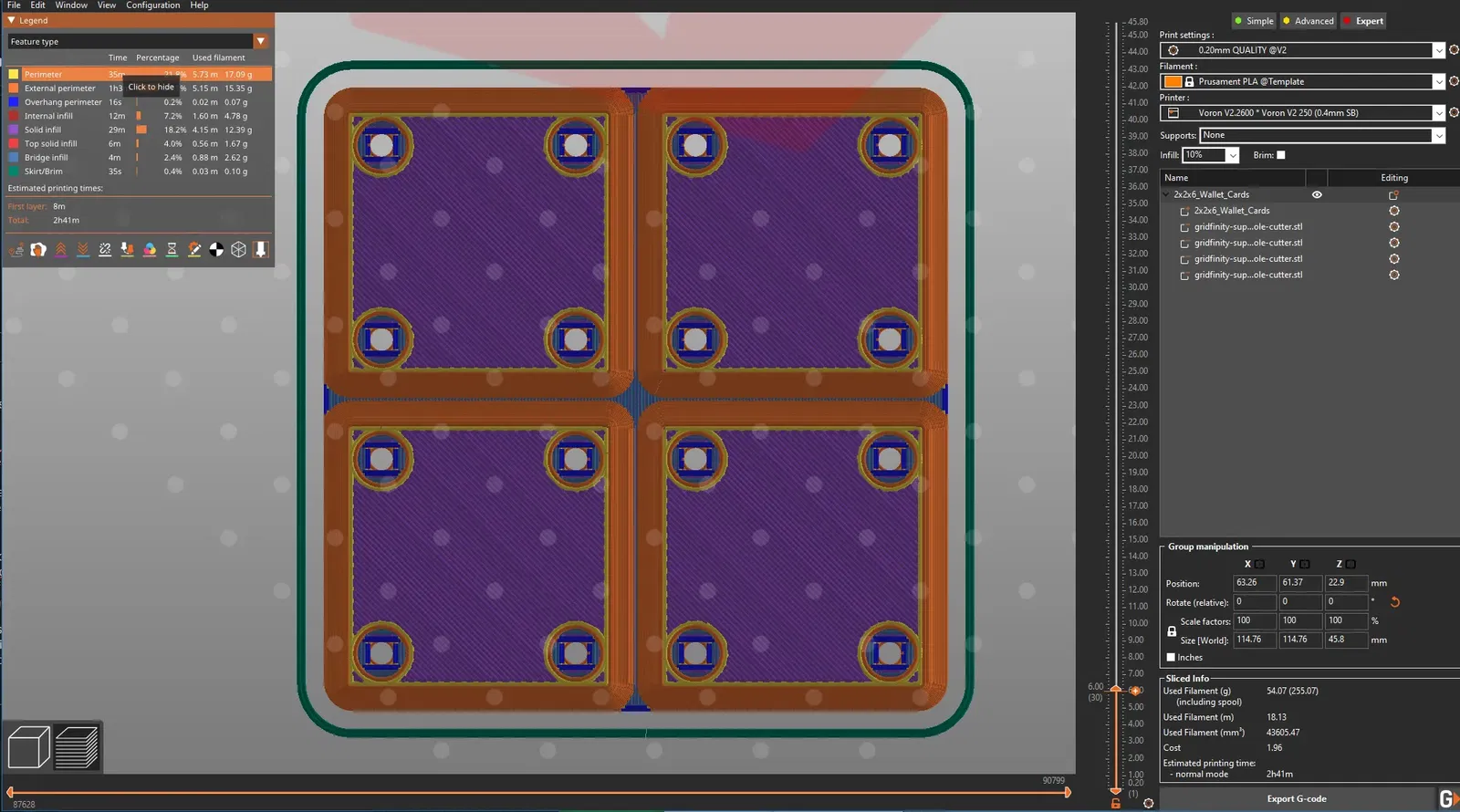

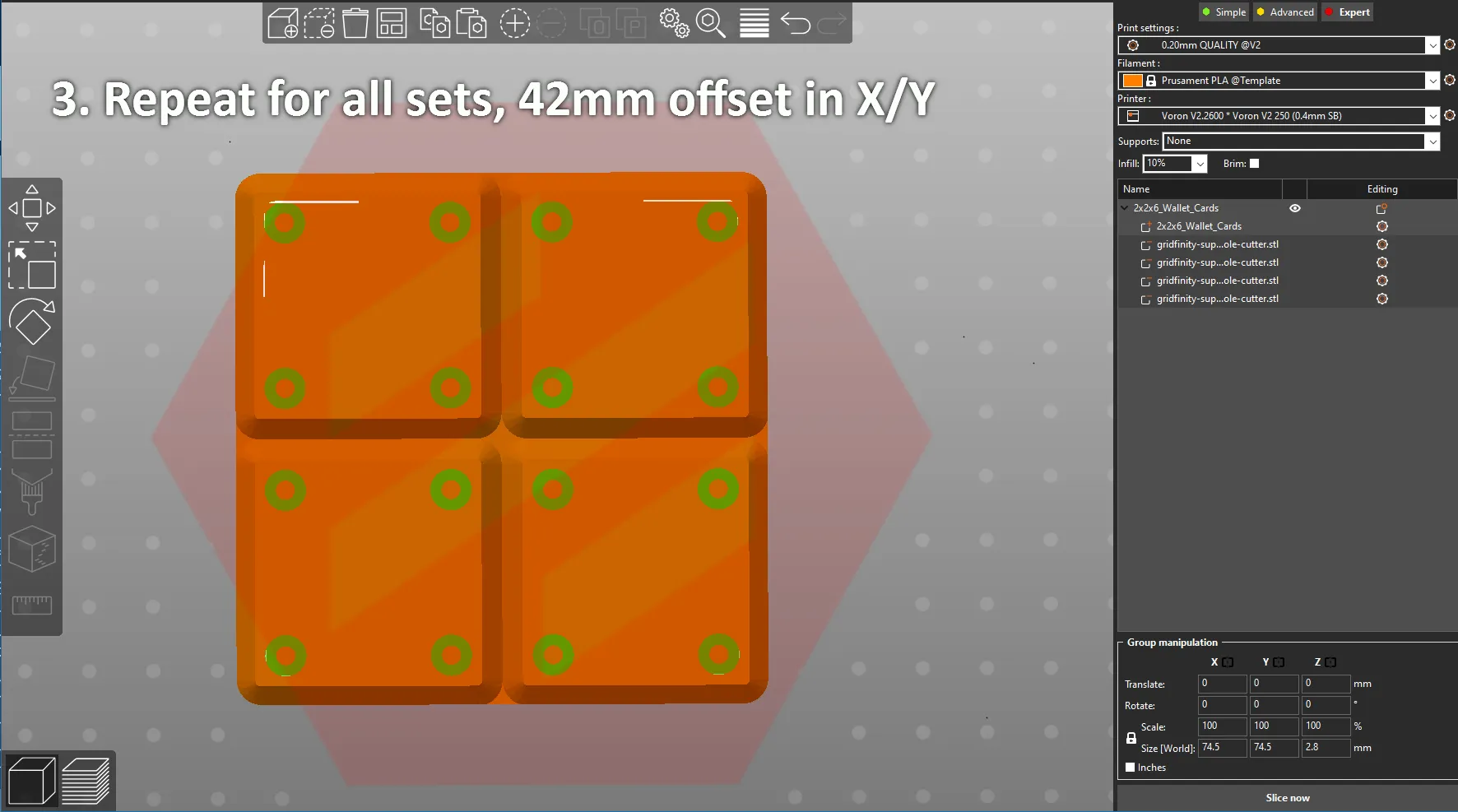

3. Lặp lại cho mỗi bộ lỗ, cách nhau theo bội số của 42mm ở trục X và/hoặc Y.

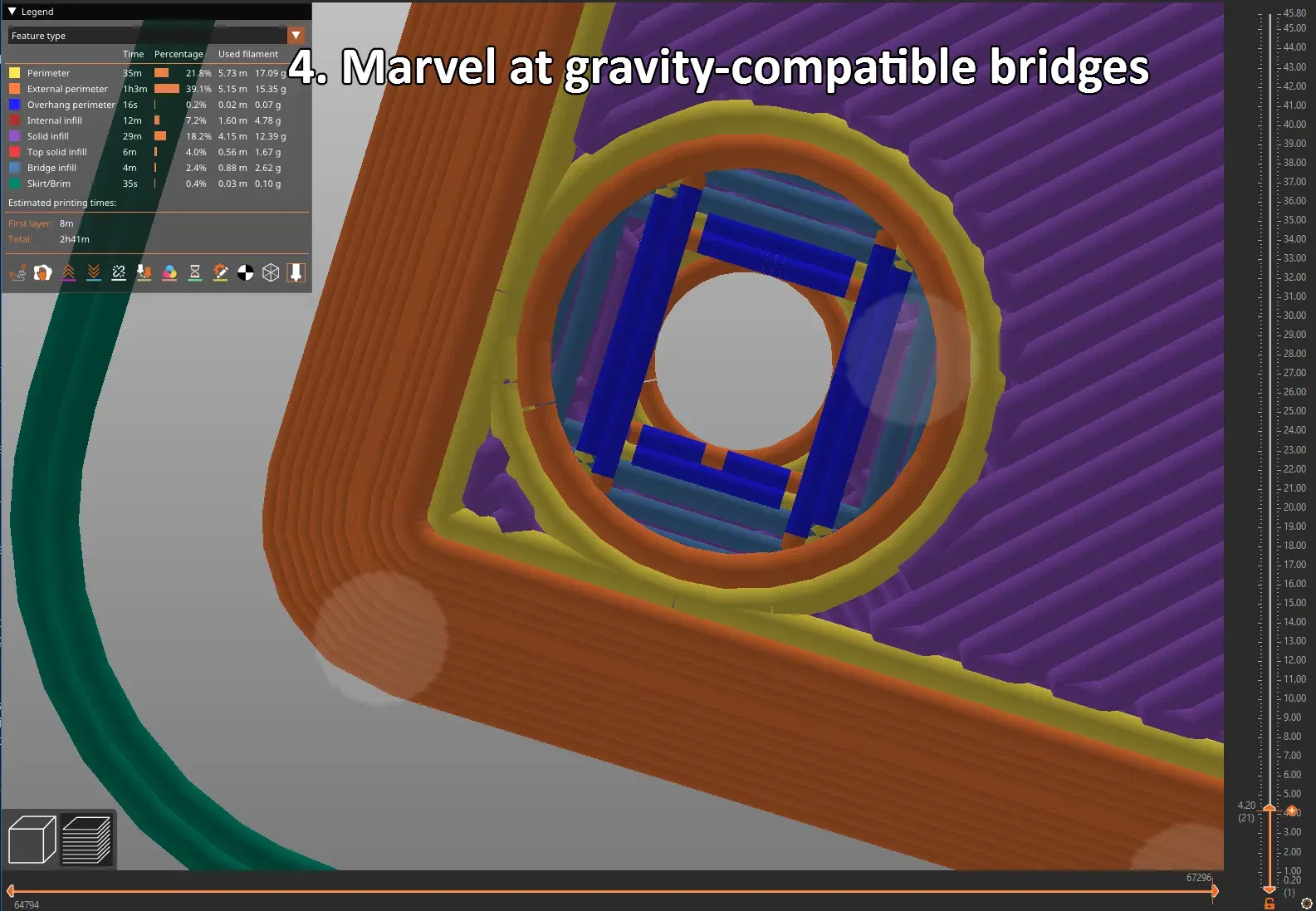

4. Nhấn cắt và chiêm ngưỡng các lỗ được cầu nối đúng cách ở đáy bộ phận Gridfinity của bạn.
   • LƯU Ý: Một số bộ phận Gridfinity có lỗ nam châm được đặt sâu hơn một chút so với mô hình tiêu chuẩn. Nâng thể tích âm lên một chiều cao lớp và thử lại, lặp lại cho đến khi nó hoạt động.

About

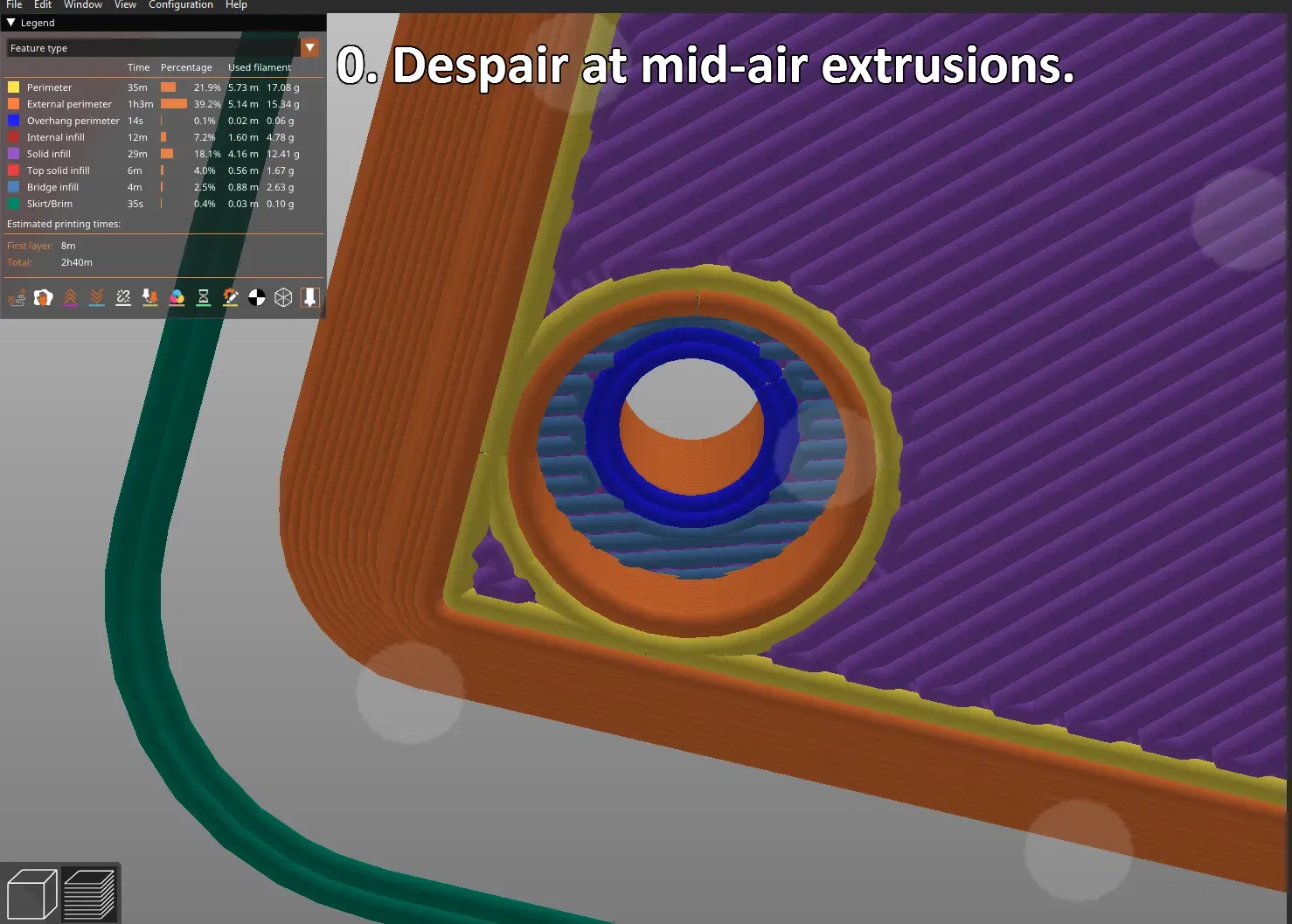

Các lỗ nam châm ở đáy các phụ kiện Gridfinity được in ra trong không khí. Mặc dù điều này có thể không phải là vấn đề trong Voidstar Labs, nhưng những người trong chúng ta không có quyền truy cập vào các đầu đốt E3D cao lưu/nhẹ trọng lực nguyên mẫu phải làm rất nhiều công việc dọn dẹp sau in, hoặc thêm hỗ trợ cho từng bản in và sau đó làm rất nhiều công việc dọn dẹp sau in. Giá như có một cách tốt hơn…

Hóa ra, có một cách! Nhưng ai có thời gian và hạn mức tài liệu có thể chỉnh sửa để remix từng bộ phận Gridfinity để thêm các lỗ cầu nối? Thay vào đó, chỉ cần thêm mô hình này như một Thể tích Âm trong phần mềm cắt của bạn và nó sẽ tự động cắt sửa chữa cầu nối cho bạn.

Customization

Sử dụng tệp Fusion 360 tham số đính kèm để tạo ra các mô hình thể tích âm của riêng bạn cho bất kỳ kích thước thùng và chiều cao lớp nào bạn muốn. Bạn cũng có thể sử dụng nó để tạo ra các thùng với các lỗ có thể cầu nối đã có sẵn trong đó.

Các tham số liên quan là layerHeight, slotsDeep, và slotsWide.

Lưu ý rằng do một lỗi trong tệp F360 gốc của Zack, bạn có thể phải chỉnh sửa tính năng đùn thùng chứa có tên <i>storage-bin- EDIT AND ”OK" THIS TO FIX PATTERN</i> và sau đó nhấn OK. Bạn không cần thay đổi gì về phần đùn, chỉ cần mở cài đặt tính năng và nhấn OK là đủ. Điều này buộc Fusion phải tính toán lại một số thứ mà nó cần để làm cho mẫu lặp hoạt động.
