Máy hút khói hàn kiểu tối giản

Giới thiệu

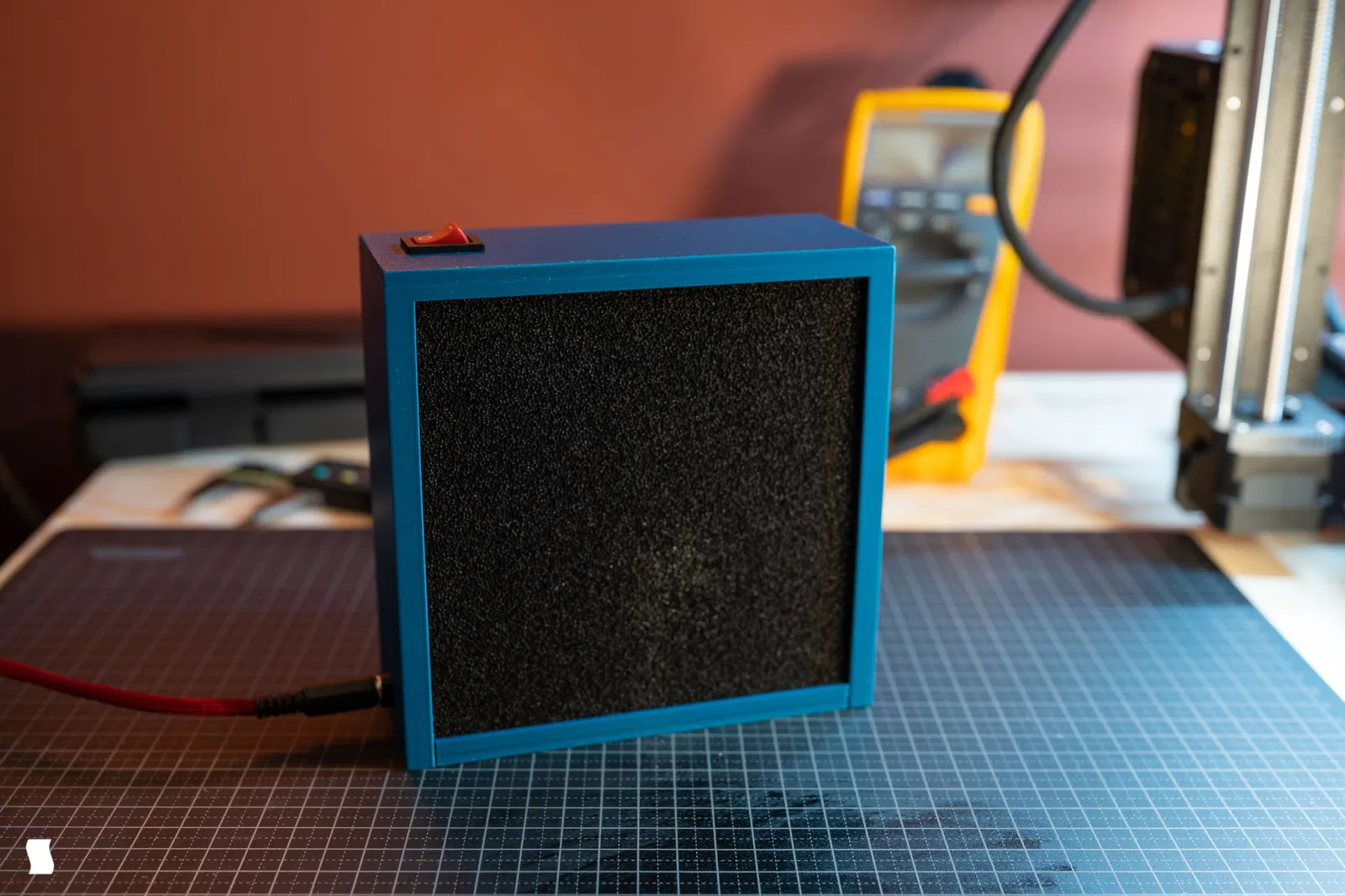

Máy hút khói hàn tối giản với quạt 120mm và hai bộ lọc than hoạt tính. Dễ dàng in thành ba phần riêng biệt và lắp ghép lại thành một gói gọn gàng và chắc chắn. Phần dưới được cố định bằng hai vít M3 chìm và các chốt ren để tăng độ bền và dễ dàng thay thế bộ lọc.

Giá đỡ quạt được thiết kế để chấp nhận các giá đỡ chống rung của Noctua, đó là lý do tại sao có một lỗ khoét lớn như vậy. Các vít quạt thông thường hoặc vít máy cũng sẽ hoạt động. Giá đỡ quạt đã được cập nhật lên phiên bản 2, nhằm khắc phục các vấn đề về độ chính xác mà một số người đã gặp phải.

Danh sách các bộ phận

1. Các bộ phận in 3D (Tôi đã sử dụng filament PETG, PLA cũng được)
2. Quạt gió cao 120mm, ví dụ: Noctua NF-F12 industrialPPC-3000
3. 2x Bộ lọc than hoạt tính, ví dụ: RND 560-00157, từ DISTRELEC
4. Jack nguồn DC 2.5x5.5mm, ví dụ: RND 205-00906, từ DISTRELEC
5. Phích cắm nguồn DC 2.5x5.5mm, ví dụ: RND 205-00901, từ DISTRELEC
6. Công tắc rocker nguồn, ví dụ: RND 210-00553, từ DISTRELEC
7. 2x Chốt ren M3, ví dụ: RS PRO 278-534, từ RS Components
8. 2x Vít lục giác M3 x 8mm có đầu chìm, ví dụ: RS PRO 281-388, từ RS Components
9. Bộ chuyển đổi nguồn DC với thông số kỹ thuật phù hợp cho quạt đã chọn
10. Dây điện phù hợp

Sau khi in

1. Thu thập tất cả các bộ phận cần thiết, xem danh sách bộ phận bên dưới.
2. Các chèn ren bằng đồng được nung chảy vào nhựa bằng cách sử dụng một mỏ hàn.
3. Chèn và đấu dây phích cắm nguồn và công tắc. Tôi khuyên bạn nên đấu dây vào một đầu nối quạt 3-/4 pin, thay vì đấu dây quạt trực tiếp vào mạch. Điều này giúp dễ dàng thay thế quạt sau này, nếu nó hỏng hoặc bạn cần một quạt có tốc độ vòng quay cao hơn.

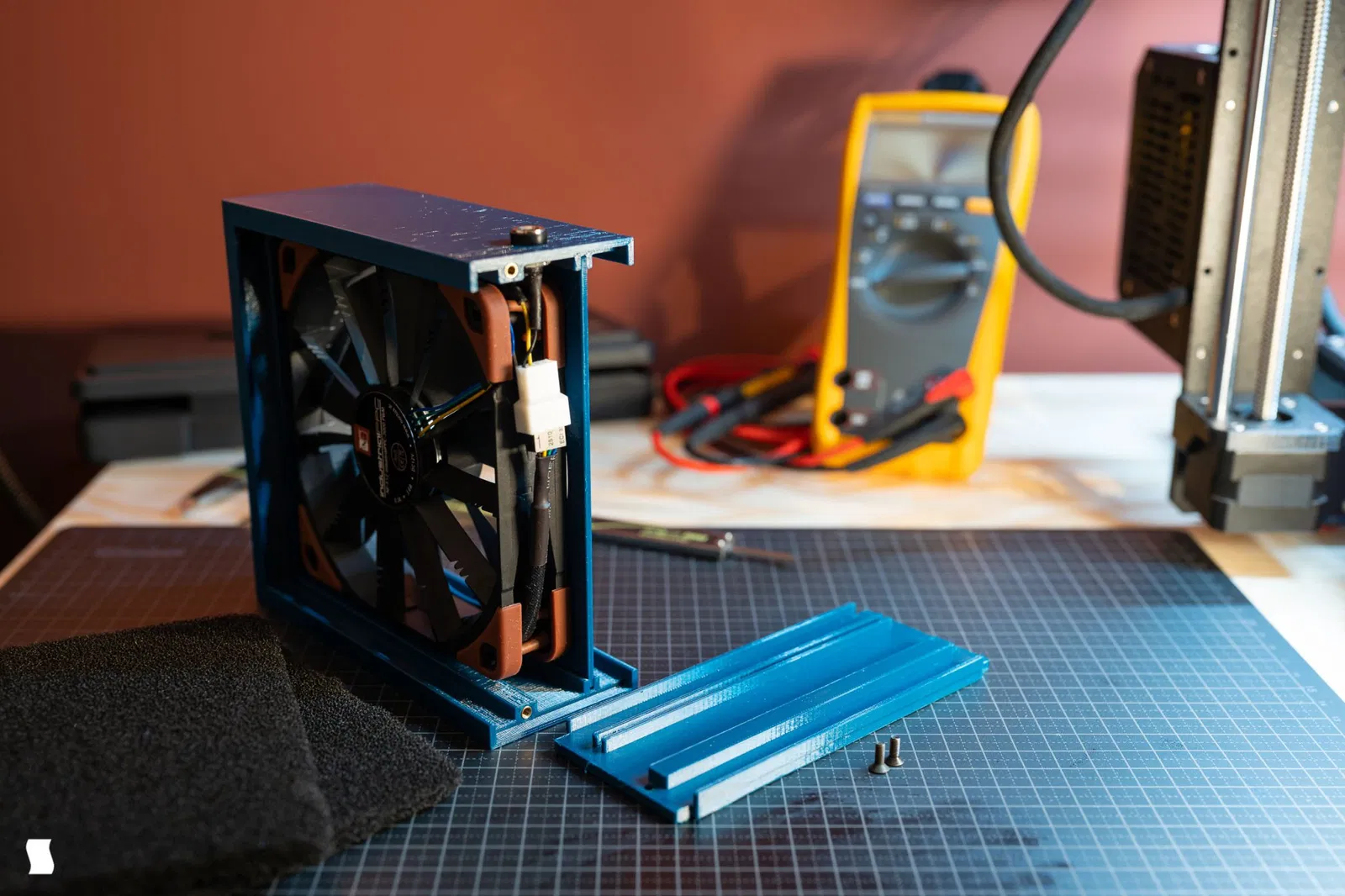

4. Gắn quạt vào giá đỡ quạt, sử dụng các bộ gắn chống rung Noctua hoặc vít.

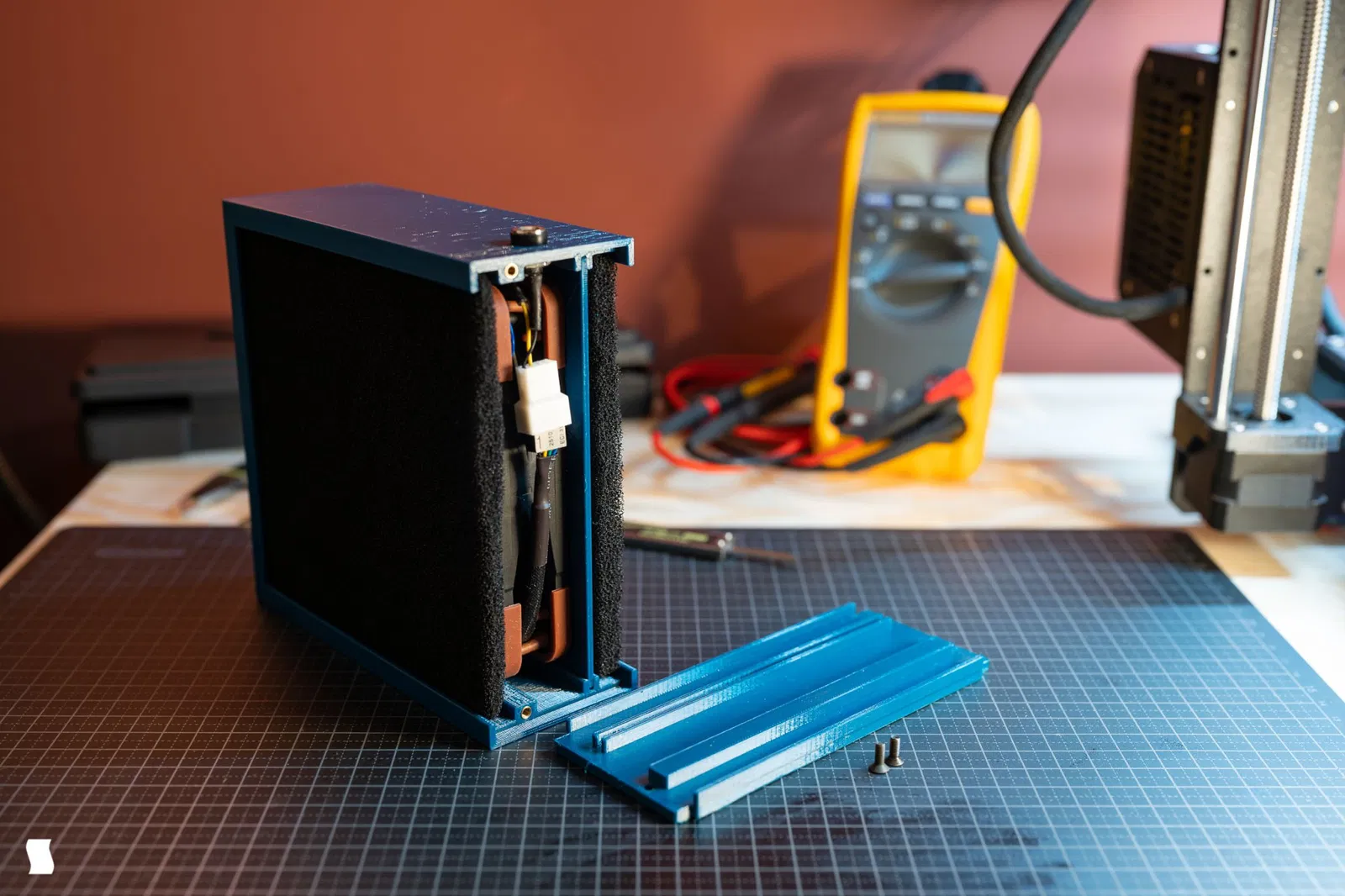

5. Chèn giá đỡ quạt, với quạt, và hai bộ lọc than hoạt tính vào khung.
6. Gắn đáy bằng hai vít M3 chìm.
7. Đấu dây phích cắm nguồn vào nguồn điện DC, phù hợp với quạt đã chọn. Phích cắm nguồn DC 2.5x5.5mm là một phích cắm khá phổ biến, vì vậy bạn có thể đã có một nguồn điện phù hợp với phích cắm này nằm xung quanh.

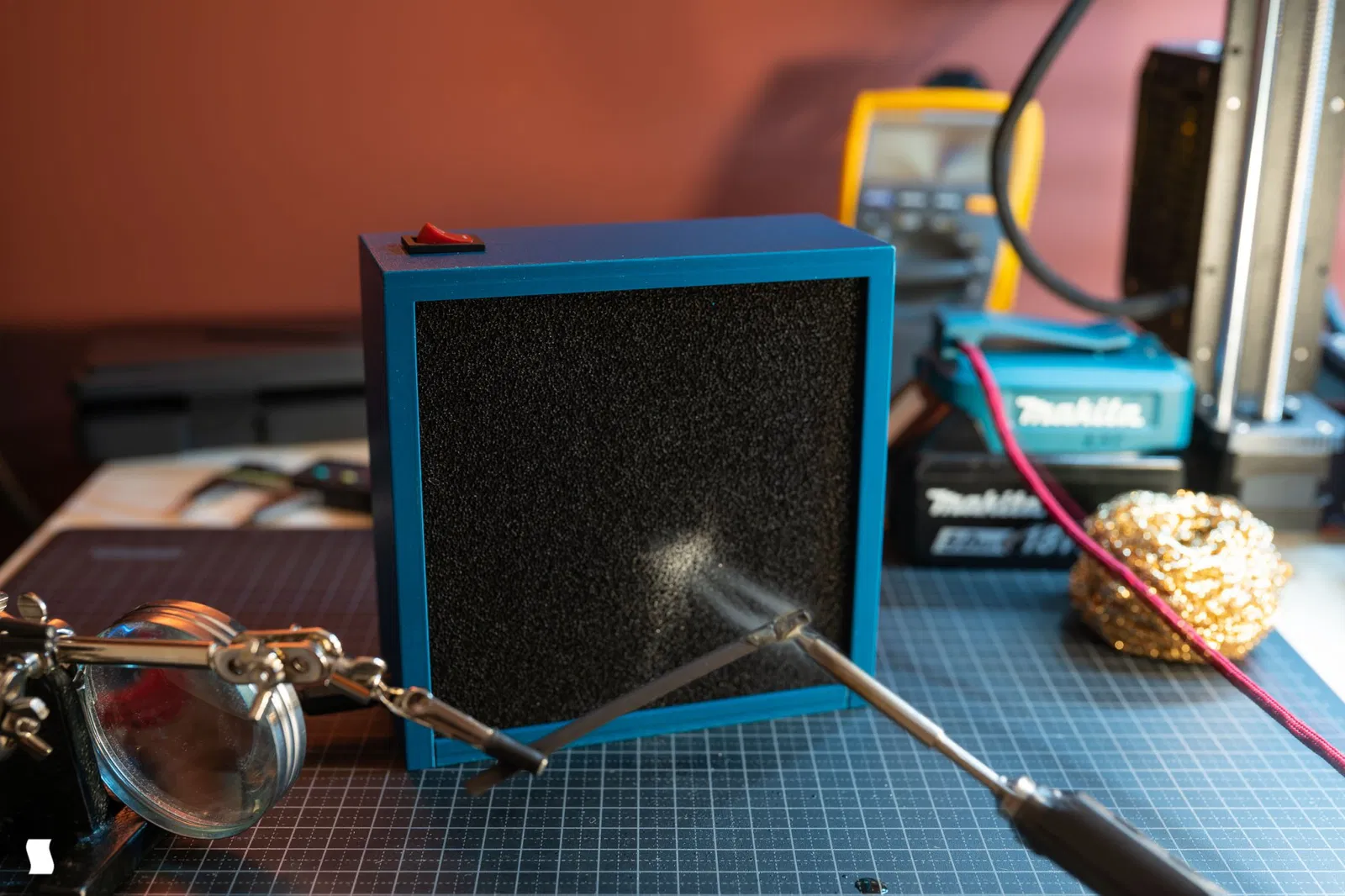

8. Cắm vào và tận hưởng một môi trường hàn lành mạnh!
