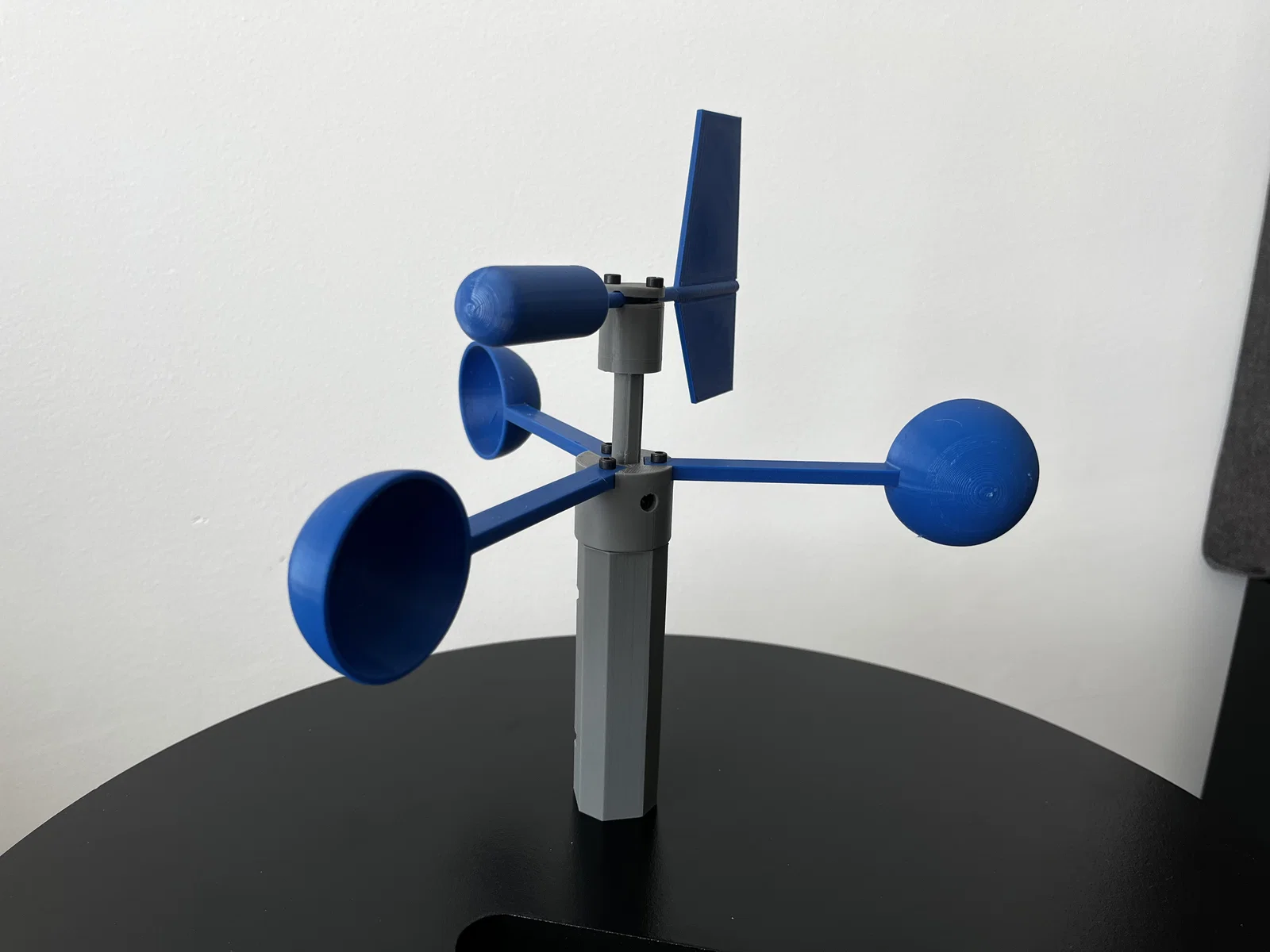

Máy đo gió kèm cánh hướng gió (Parametric)
Mẫu anemometer kèm wind vane dạng parametric, chạy êm và mượt nhờ dùng bearings. Có thể chỉnh parameters để khớp ốc và bearing bạn có. Khuyến nghị in PETG (file .3mf có sẵn supports) để dùng ngoài nắng.
Mô tả
Toàn bộ phần hardware mình sẽ dùng là cần thiết cho bản “stock”. Tuy nhiên bạn vẫn có thể chỉnh parameters để khớp với ốc vít và bearings bạn có.
Mình chọn dùng bearings vì nó làm cả cụm gần như chạy im ru. Đồng thời cũng rất mượt.
In ấn:
Model duy nhất cần supports là Holder.stl. Mình khuyên bạn in các file .3mf vì đã set sẵn supports. Nên in bằng PETG vì PLA có thể bị mềm/chảy khi để ngoài nắng.
Phần không in:
- Bearings: 625zz (x2)
- Ốc vít: m5x12 (x2); m3x16 (x6)
- Dây rút (zip tie): (x2)
Lắp ráp:
Ép khít (press fit) 1 bearing vào Vane holder từ phía dưới, rồi bắt ốc cố định nó vào Vane attachment.
Cắm Vane stick vào Vane main, sẽ khá chặt. Dán cái fin vào mặt sau của Vane stick. Phần cao hướng lên trên. Sau đó kẹp lại bằng phần trên của vane holder.
Ép khít (press fit) 1 bearing vào đáy của Holder. Chỗ này khá chặt nên có thể bạn sẽ cần dùng kẹp (clamp). Bắt ốc các bowls vào đúng vị trí, nhớ canh cho tất cả đều quay cùng một hướng. Bắt ốc cụm này vào Pole.
Đưa cụm vane vào Holder, canh lỗ cho thẳng rồi bắt ốc lại.
Giờ bạn có thể dùng dây rút để cột nó lên cột, hàng rào…
