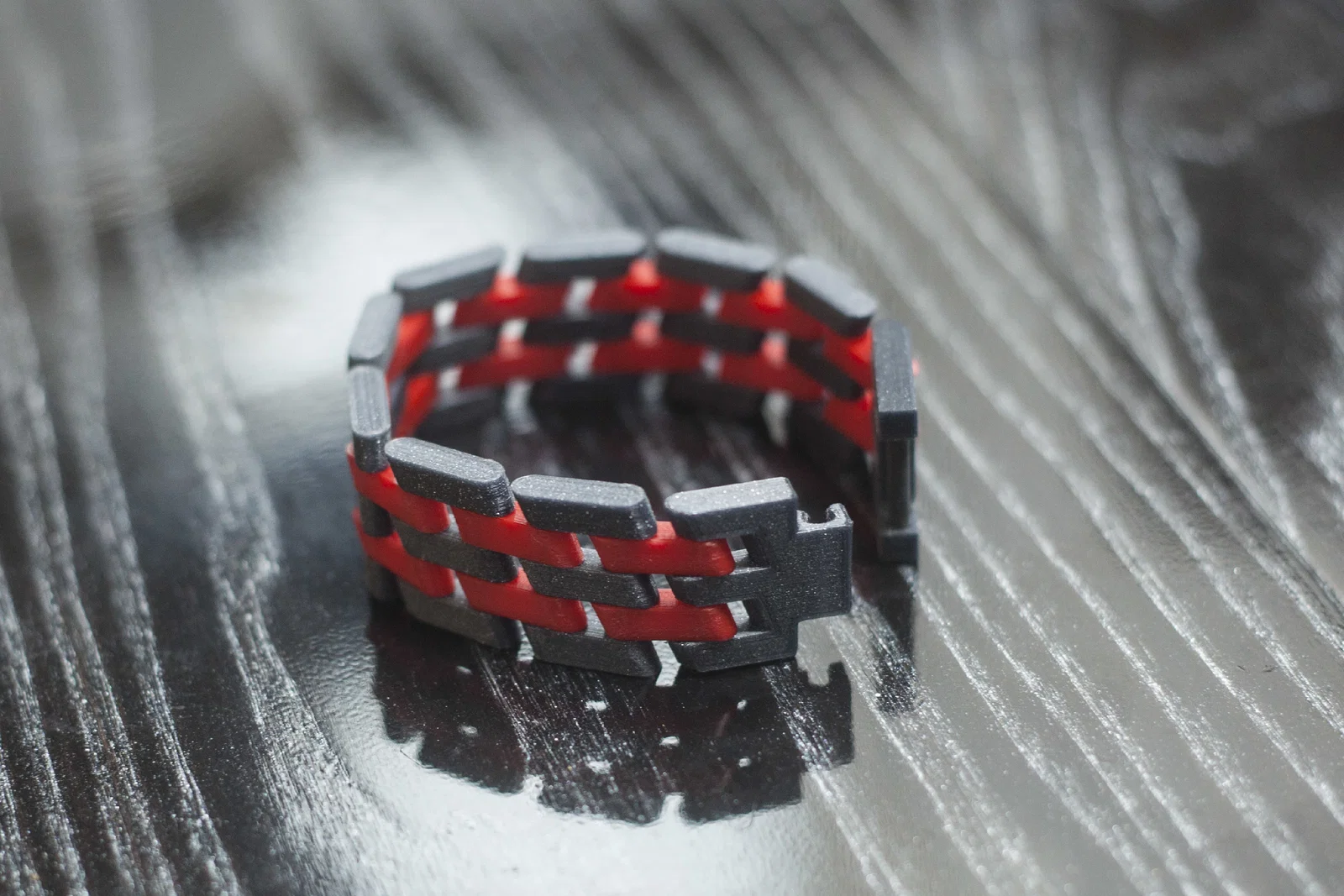

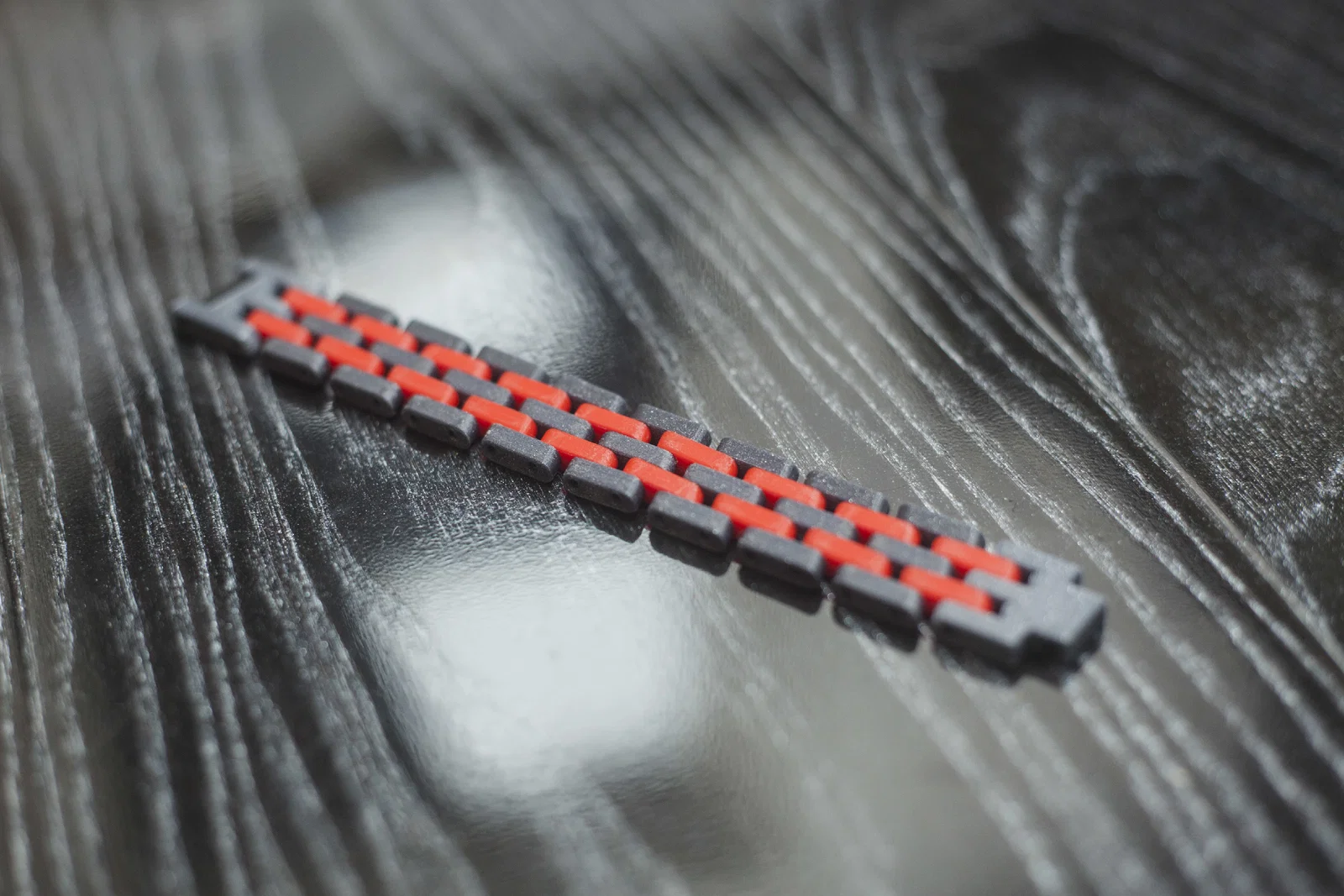

Vòng tay (Bracelet)

Vòng tay được lắp ráp bằng các vít hãm (grub screw) M2x20 và 1 vít hãm M3x20 cho phần kẹp (clamp).

Các phần cần chuẩn bị

15–25x vít hãm (grub screw) M2x20. Số lượng cần tùy theo chiều dài vòng tay mong muốn, mình dùng 18 cái.
Bạn có thể mua ở nhiều nơi, ví dụ eBay hoặc Hobbyking: https://hobbyking.com/en_us/metal-grub-screw-m2x20-10pcs-set.html

1x vít hãm M3x20.

Mô tả file

Thiết kế có 5 hàng, mỗi hàng gồm 3 miếng “Center” và 1 miếng “Left” + 1 miếng “Right”; số lượng mỗi loại bạn cần sẽ tùy theo chiều dài vòng tay mong muốn. Bạn cần 1x mỗi loại Clamp, mỗi đầu vòng tay dùng 1 cái.

Các lỗ trên miếng Center được làm hơi lớn hơn so với các miếng Left/Right và Clamp để vòng tay có độ linh hoạt.

Trong bộ file có 2 set: Standard và Larger.

Mình đã in bản Standard và hoạt động đúng như thiết kế, lắp ráp cũng khá trơn tru; tuy nhiên tùy máy in, lỗ có thể bị in ra hơi nhỏ.
Vì vậy các lỗ trong file tên Larger được tăng kích thước nhẹ và có thể hợp với máy của bạn hơn. Khuyến nghị: in thử vài miếng kích thước Standard trước để kiểm tra, nếu thấy lỗ hơi nhỏ thì chuyển sang Larger.

Left/Right Standard: lỗ 2.00mm.
Center Standard: lỗ 2.10mm.

Left/Right Larger: lỗ 2.15mm.
Center Larger: lỗ 2.30mm.

Một vít M2 có đường kính khoảng 1.90mm, nhưng khi in 3D thì lỗ thường hay bị nhỏ lại.

Thiết lập in (Print settings)

Mình dùng layer height 0.1mm, nozzle 0.40mm, infill 100% và PLA 2 màu.

Khuyến nghị nên tránh in các chi tiết này với nozzle lớn hơn 0.40mm vì có thể làm độ chính xác kích thước kém, dẫn tới lỗ không đúng size.

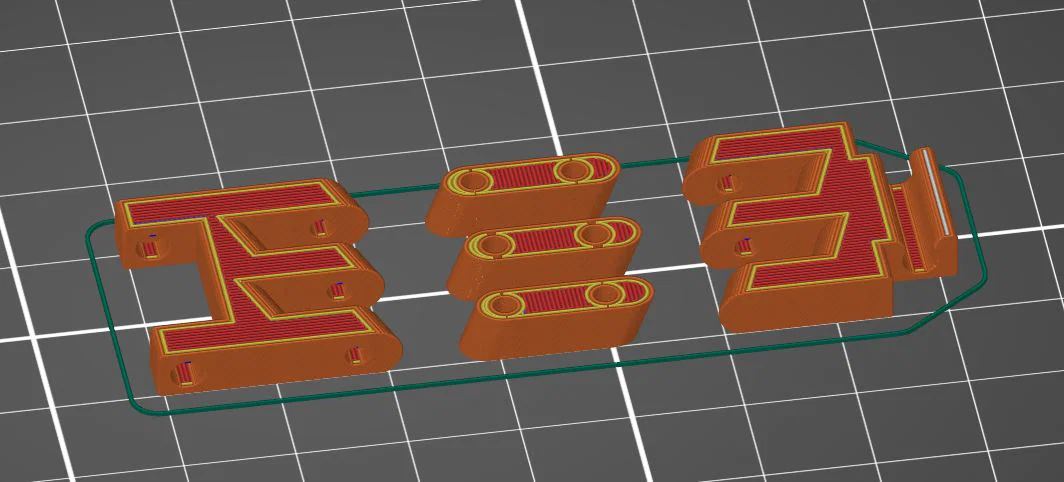

Khuyến nghị in theo hướng đặt chi tiết như ở hình thứ ba để bề mặt đẹp nhất và khỏi phải xử lý gỡ supports.
