Kẹp Điều Chỉnh (Adjustable Clamp)

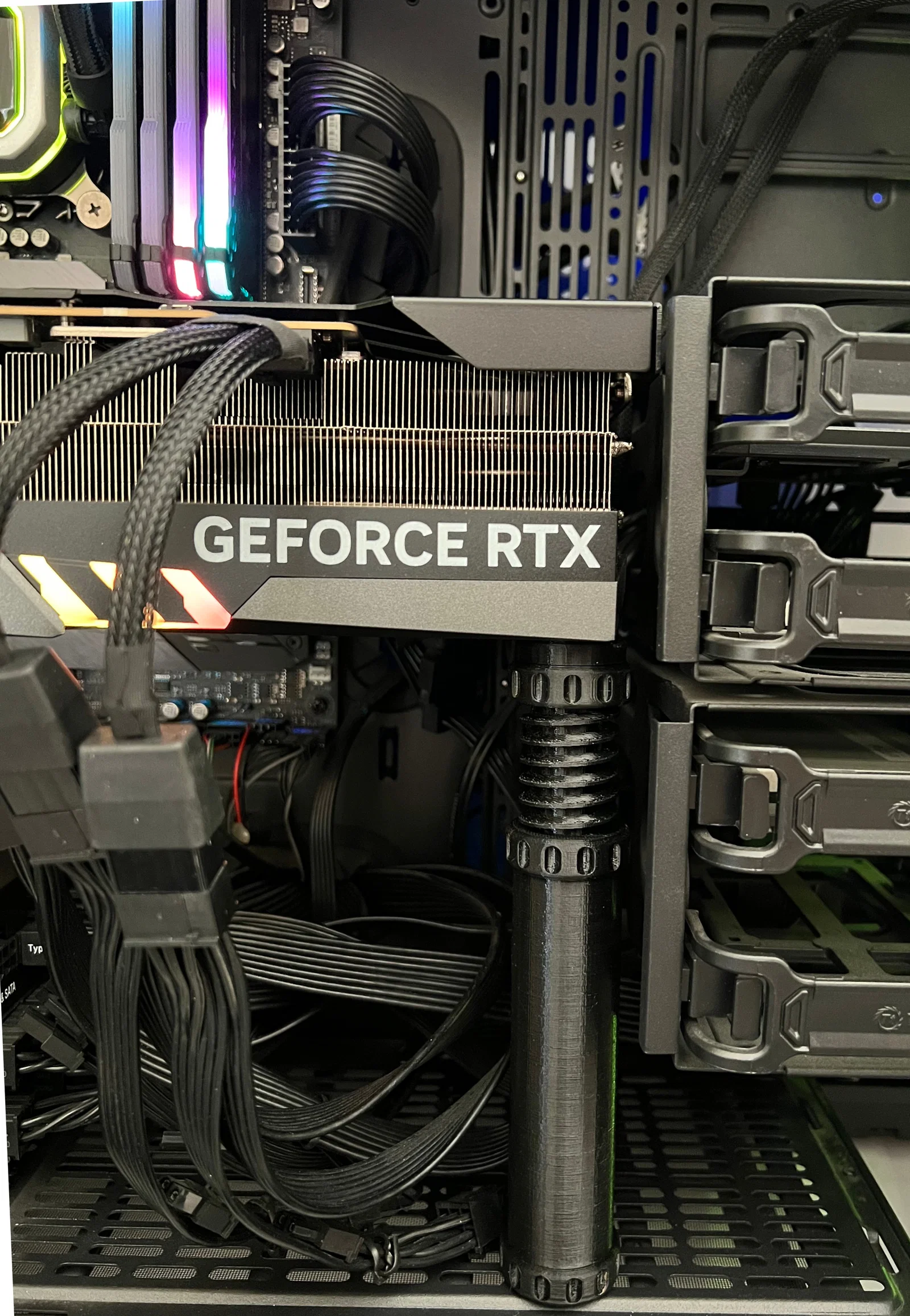

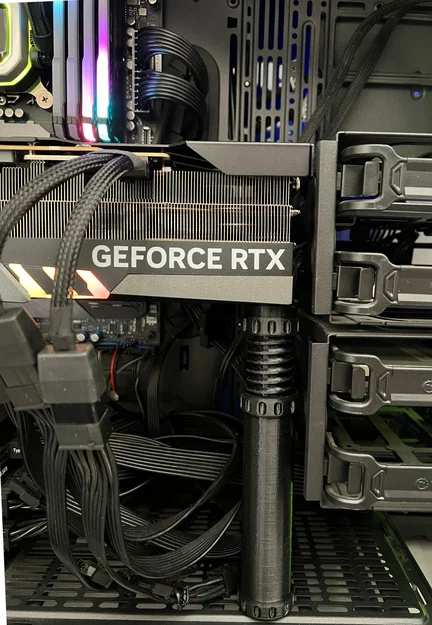

Mình thiết kế cái này sau khi thử một ý tưởng tương tự của Chewbugga để đỡ card đồ hoạ 3090 của mình. Tiếc là thiết kế của Chewbugga không đủ lớn để hợp với case PC của mình.

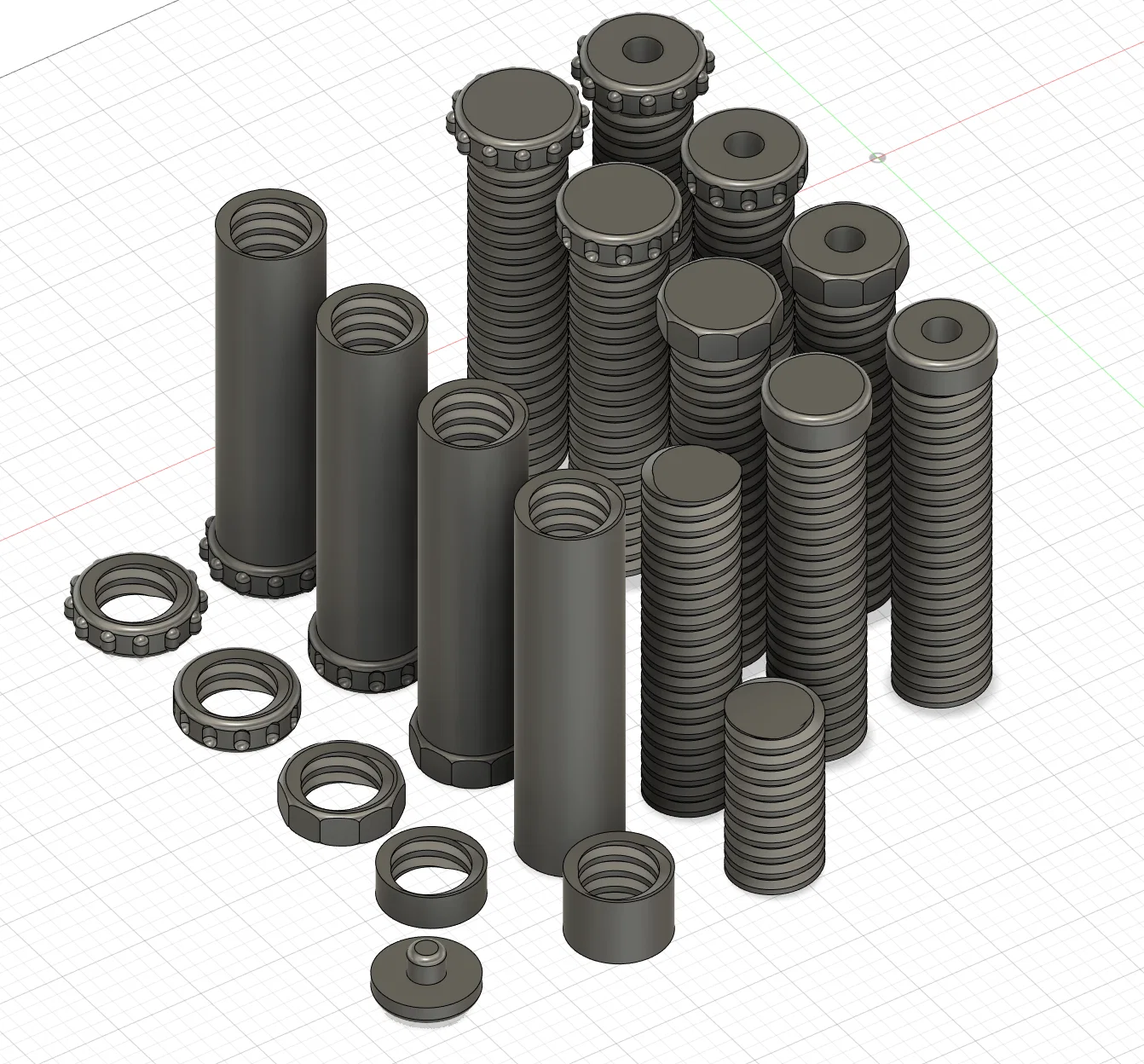

Sau khi làm bản thiết kế ban đầu (kiểu trơn, đơn giản) mình nhận ra nó còn có thể dùng cho nhiều mục đích khác, nên mình thêm nhiều kiểu thiết kế khác nhau để hợp gu mỗi người :)

Instructions:

Nói chung là nhìn vào sẽ hiểu cách dùng:

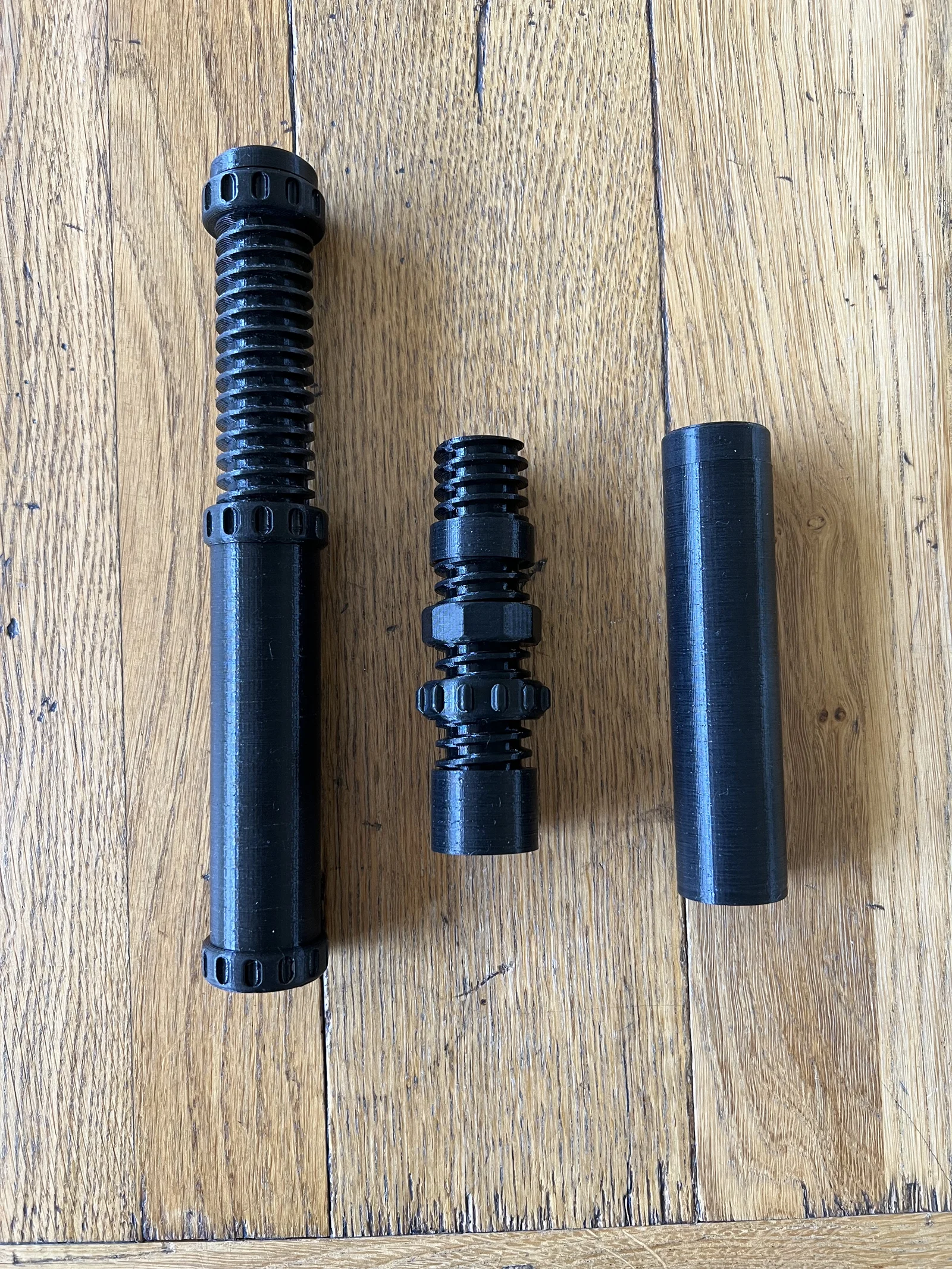

Để làm một bộ support/clamp:

In 1 part Support.

In 1 part Bolt.

Bolt nên được in với phần đầu (head) nằm trên mặt bàn in (FDM).

Options:

Joiner cho phép bạn nối để kéo dài phần ren (thread) bằng cách ghép từ 2 cái trở lên.

Nuts có thể dùng để khóa ren cố định đúng vị trí.

Cap lắp lên bolt với lỗ nằm phía trên, giúp vặn clamp tì sát vào vật dễ hơn.

Thông tin thêm:

Mình dùng PETG nhưng PLA chắc cũng ổn.

Lúc test mình dùng nhiều mức infill khác nhau từ 7–15%.

Dung sai giữa các ren của bolt đủ để chạy mượt với máy in FDM đã được calibrate tốt.
