Bộ Tăng Cường Nhiệt Lò Sưởi | Radiator Booster

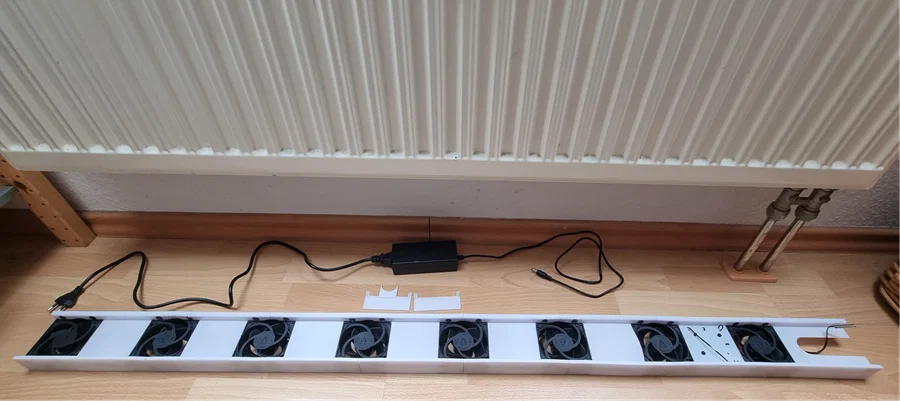

Đây là bộ tăng cường hiệu suất sưởi (radiator booster) dành cho dòng lò sưởi compact hai lớp Vogel & Noot Type 21 với kích thước chiều rộng 132cm và 62cm, độ dày 80mm.

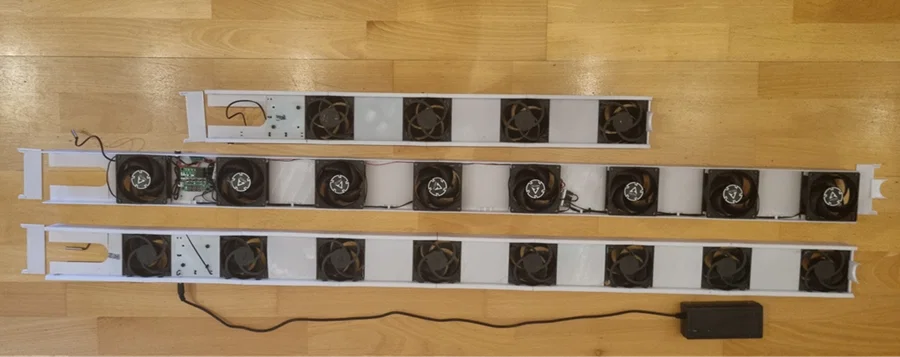

Hệ thống này sử dụng các quạt PC 8cm tiêu chuẩn (loại 3 pin) để kết nối các phân đoạn được in 3D lại với nhau. Ngoài ra, các phân đoạn được liên kết bằng những đoạn dây nhựa filament nhỏ cắm vào ba lỗ bên hông. Anh em nên dùng kìm bóp nhẹ đầu sợi filament trước khi cắm để tăng độ ma sát. Các phân đoạn bám chắc vào lò sưởi nhờ nam châm vĩnh cửu 10x3mm được ép vào bên trong. Các phần rãnh được thiết kế sẵn để đi dây, giúp anh em có thể đấu song song 4 quạt thông qua một bộ chia Molex.

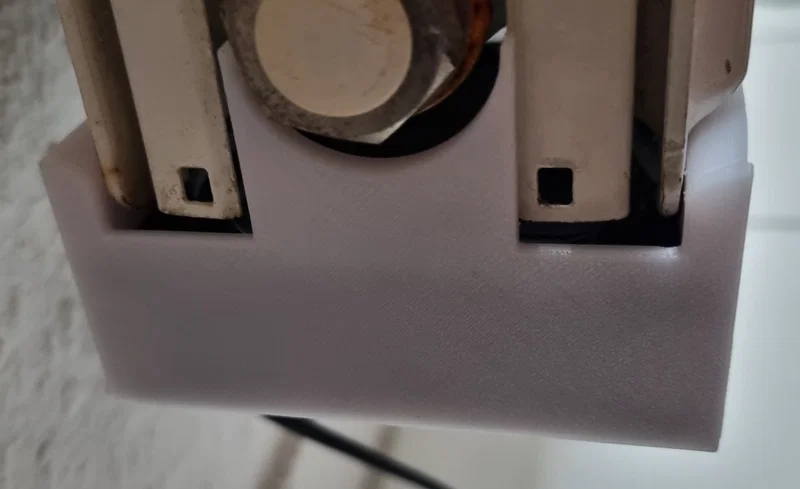

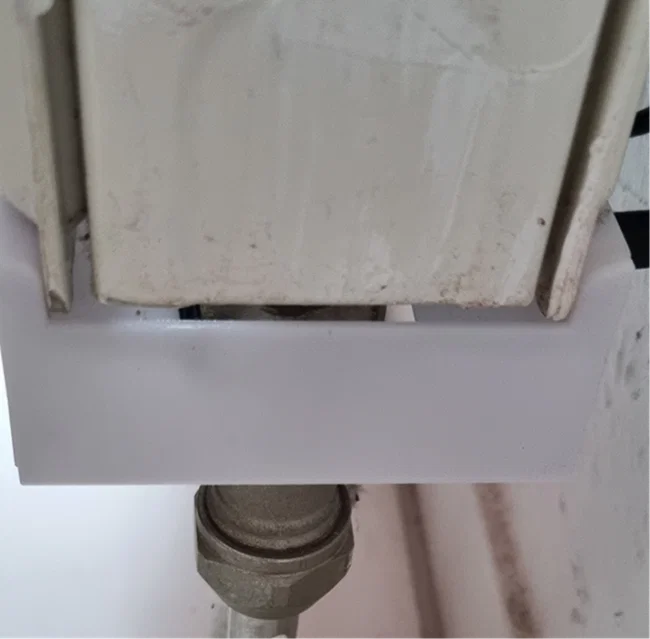

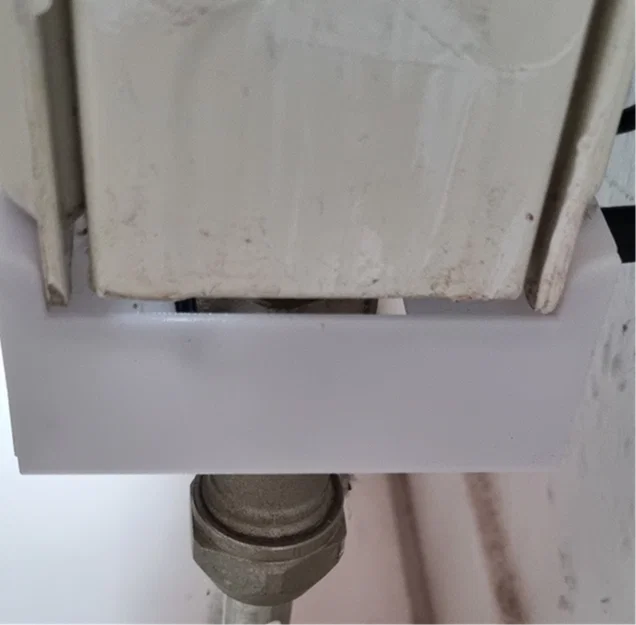

Để đảm bảo hiệu quả, chúng ta cần hạn chế tối đa lượng khí thoát ra ở phía dưới và hai bên bằng cách lắp các tấm chắn đi kèm. Các chi tiết bên hông chứa bảng điều khiển sẽ có độ dài khác nhau tùy vào kích thước lò sưởi 132cm hay 62cm. Các phân đoạn còn lại đều giống nhau.

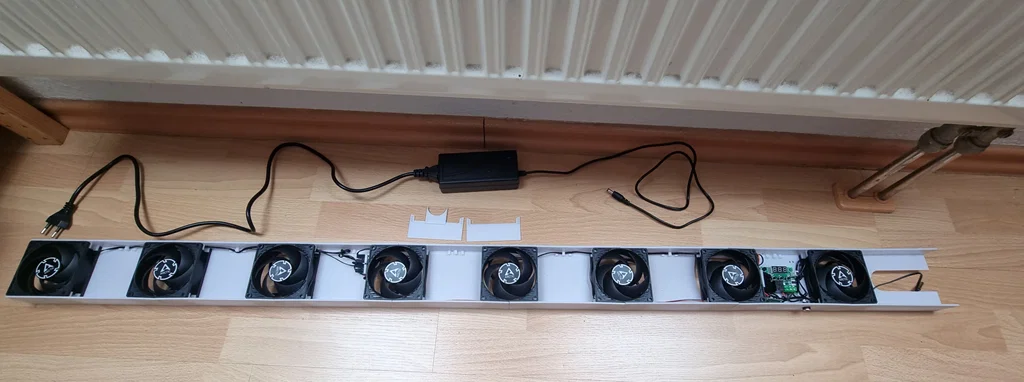

Nguồn điện được cấp qua một lỗ 8mm trên phân đoạn chứa bộ điều khiển, nơi anh em có thể luồn dây hoặc lắp ổ cắm. Để điều khiển quạt, mình sử dụng mạch relay 12V có cảm biến nhiệt độ, bắt vít M3 vào các vị trí có sẵn. Để chỉnh tốc độ quạt, mình khuyến khích dùng thêm bộ hạ áp DC-DC để giảm điện áp từ 12V xuống khoảng 7-8V, giúp quạt chạy êm nhưng vẫn đủ mạnh.

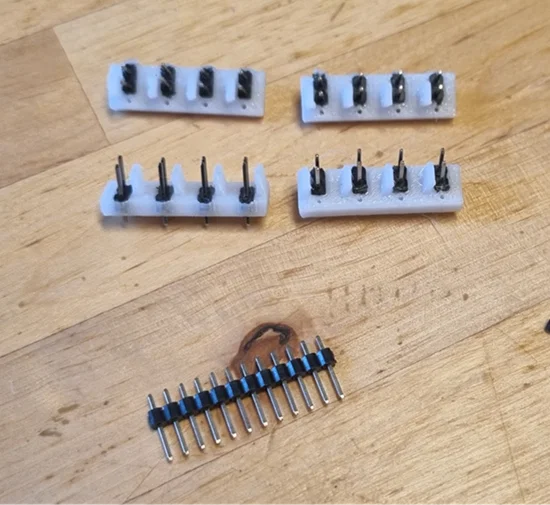

Để kết nối quạt với bộ hạ áp, mình đã thiết kế một adapter Molex sử dụng chân cắm 2.54mm tiêu chuẩn để cắm trực tiếp các đầu nối 3-pin của quạt vào. Hoặc anh em có thể hàn trực tiếp cho gọn.

Lưu ý khi in: In các phân đoạn theo hướng trong file STL, chiều cao lớp 0.3mm với 20% infill; riêng adapter in ở 0.2mm. Hãy đảm bảo các tấm chắn (phần gioăng giữa các quạt) hướng về phía quạt làm mát của đầu in (hotend) để tránh bị cong vênh do luồng gió khi in.

--- Danh sách linh kiện cho lò sưởi 132cm --- 1x ModulsRight_132cm_Radiator Controller.stl 4x Moduls_2x.stl 1x Module_1x.stl 1x ModulLeft.stl 2x Molex4xAdapter Male 3Pin.stl

8x Quạt PC 8cm (3pin Molex) 34x Nam châm vĩnh cửu 10x3mm 1x Bộ điều khiển nhiệt độ W1209 (Hướng dẫn) 1x Mạch hạ áp DC-DC D-SUN chip MP-1584 1x Ổ cắm 8mm 1x Nguồn 12V, 2A DC 4x Ốc vít và đai ốc M3 6x Dây rút 2-3mm

--- Danh sách linh kiện cho lò sưởi 62cm --- 1x ModulsRight_62cm_Radiator Controller.stl 1x Moduls_2x.stl 1x ModulLeft.stl 1x Molex4xAdapter Male 3Pin.stl

4x Quạt PC 8cm (3pin Molex) 20x Nam châm vĩnh cửu 10x3mm 1x Bộ điều khiển nhiệt độ W1209 (Hướng dẫn) 1x Mạch hạ áp DC-DC D-SUN chip MP-1584 1x Ổ cắm 8mm 1x Nguồn 12V, 2A DC 4x Ốc vít và đai ốc M3 5x Dây rút 2-3mm

— Chúc anh em có những trải nghiệm thật thú vị với món đồ này! —
