Giá đỡ tenting Keychron Q11 (tuỳ chọn kê tay/Wrist Rests)

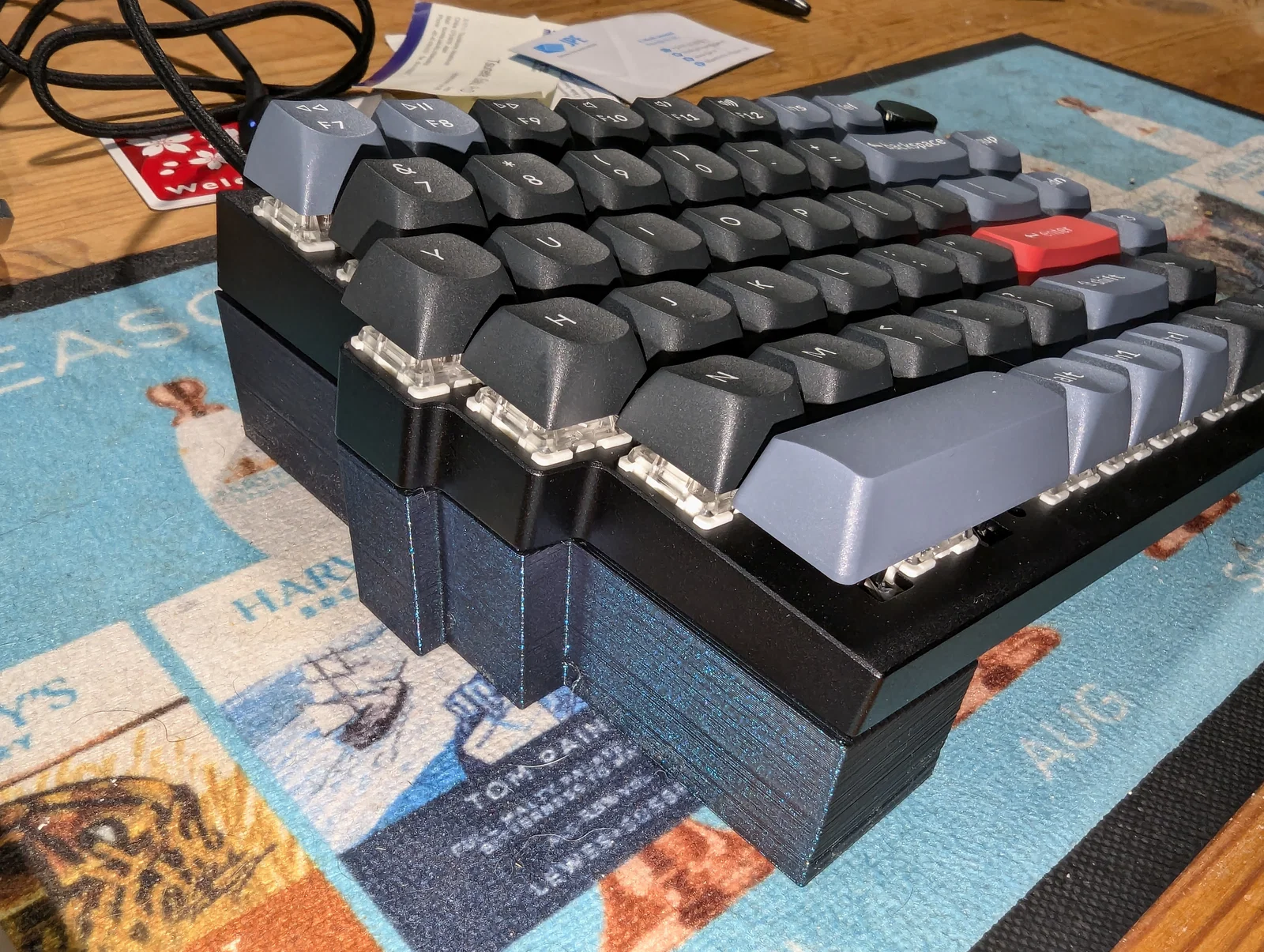

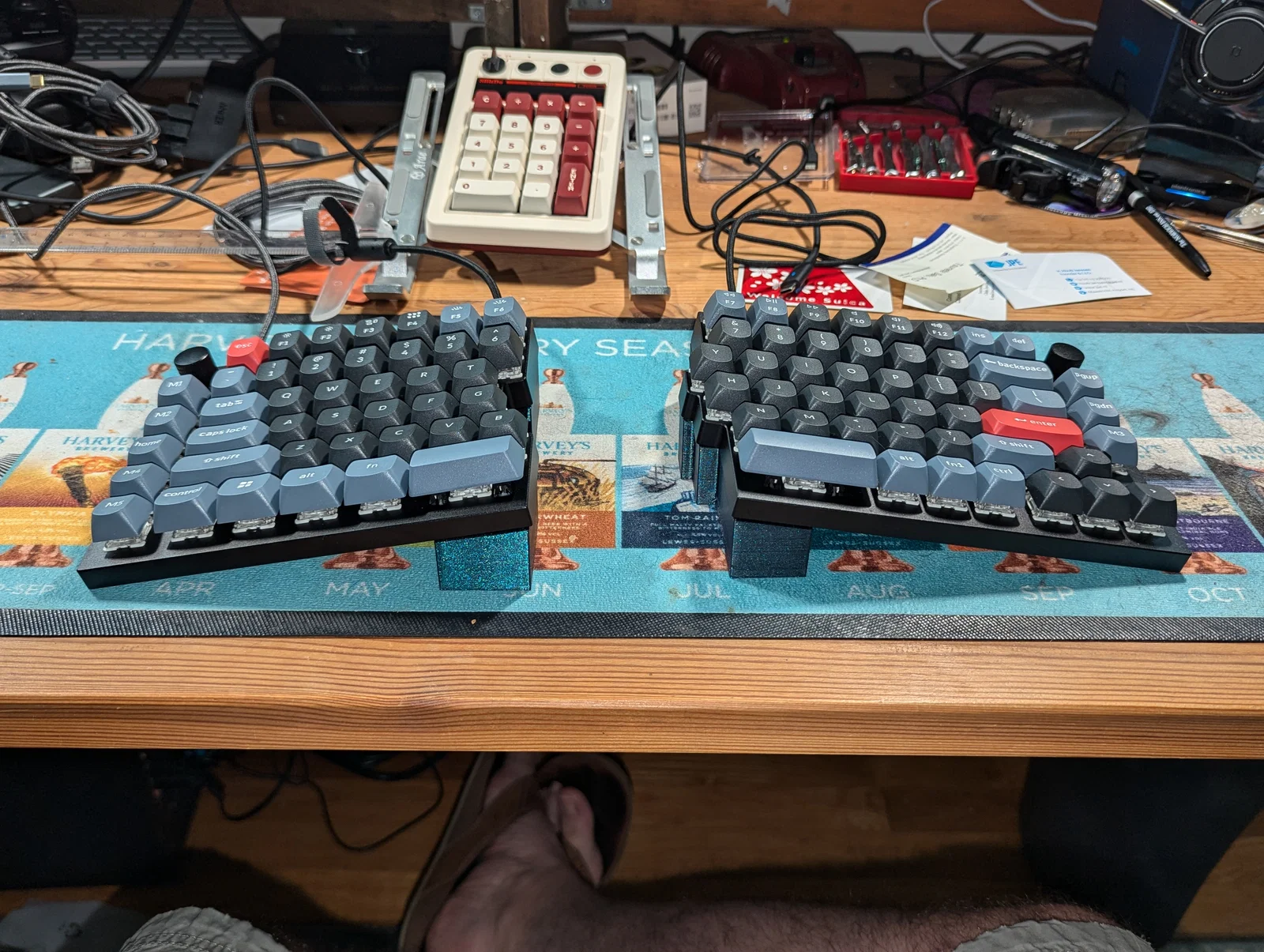

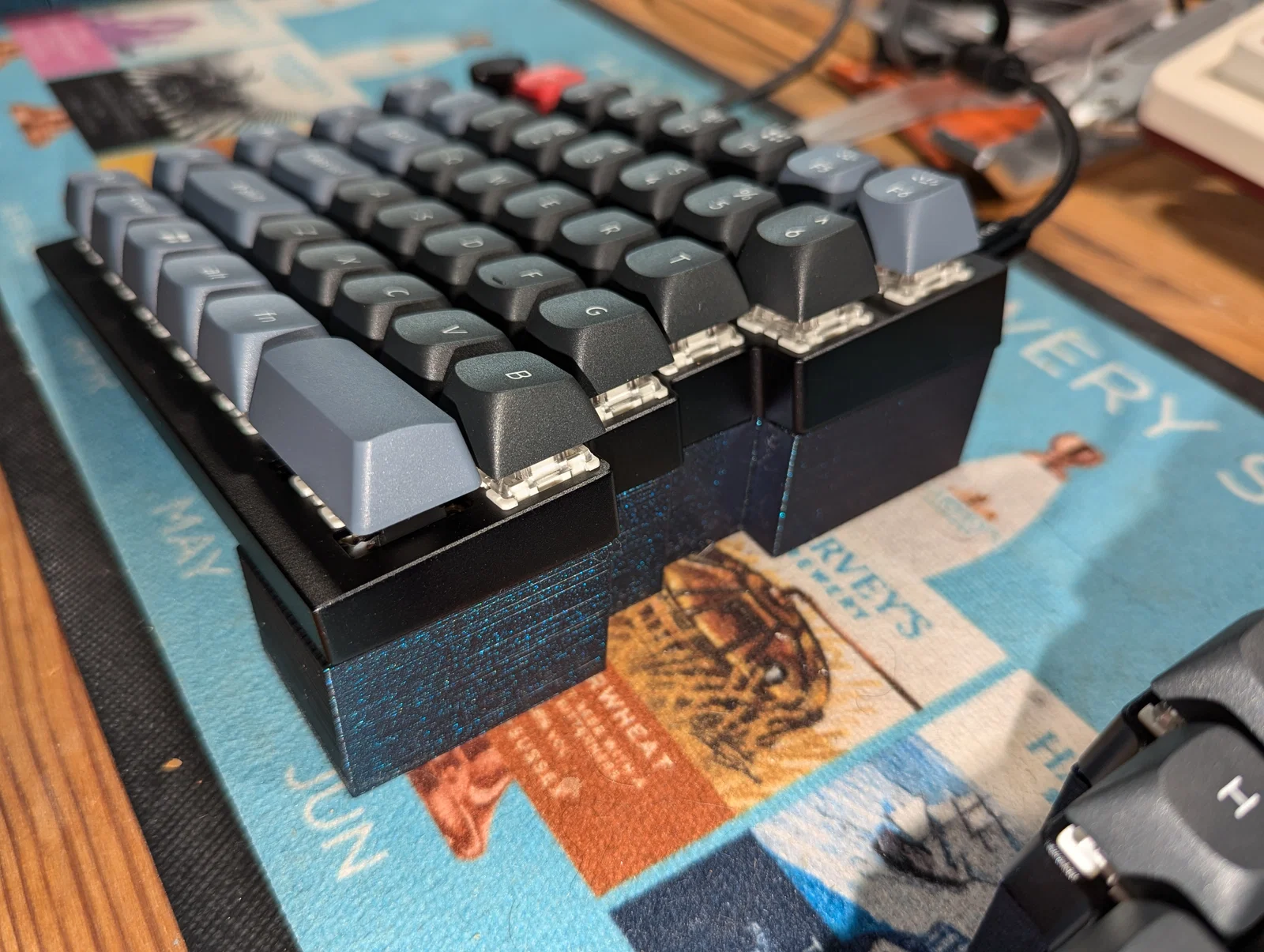

Những miếng kê đơn giản này giúp bạn “tent” (nghiêng dạng chữ V) bàn phím tách đôi Keychron Q11 bằng cách đặt chúng dưới mép trong (inboard edges) của hai nửa bàn phím.

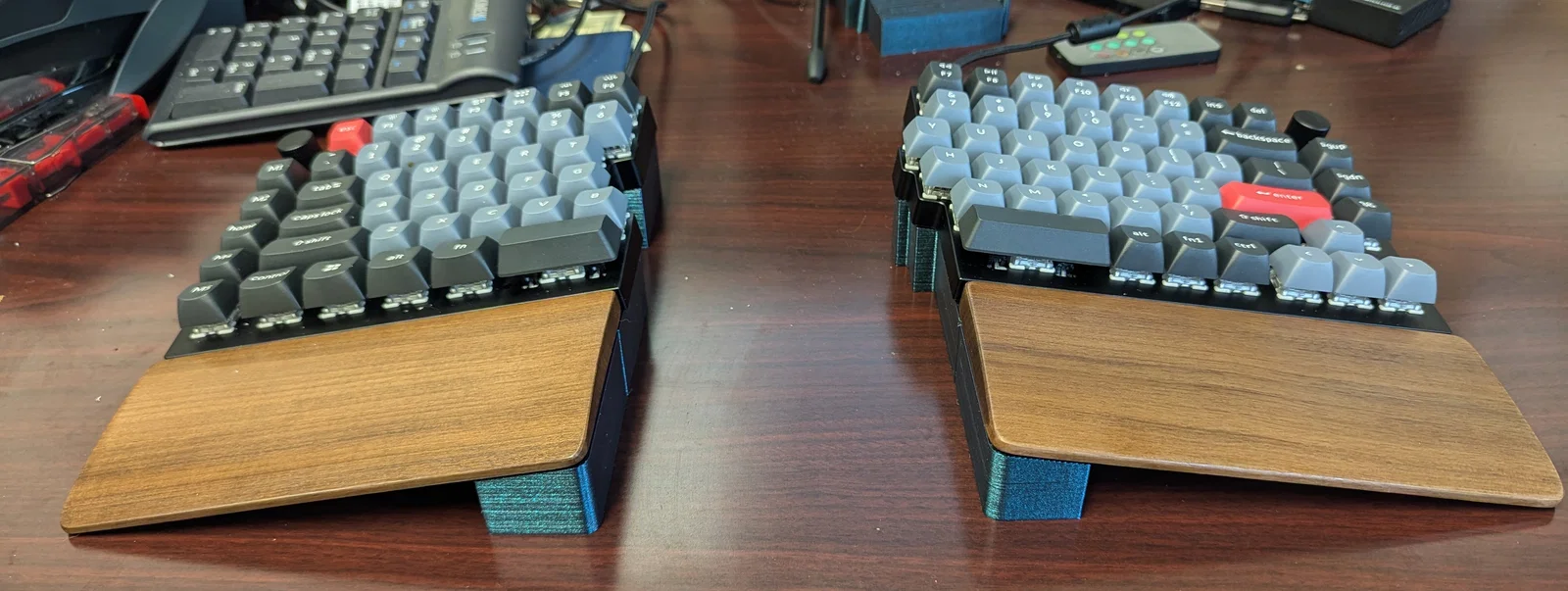

Có hai phiên bản: một bản không dùng wrist rest, và một bản có gắn/đỡ wrist rests. Phiên bản wrist rest được in theo dạng nhiều mảnh lắp ngàm (slot) với nhau — cái này đòi hỏi máy in của bạn kiểm soát dung sai cơ khí (mechanical tolerance) tương đối ổn, nhưng bù lại bạn có thể in ngàm cho các loại wrist rest khác mà không cần in lại phần kê chính. Có tuỳ chọn chốt (pegs) đường kính 6mm với chiều dài tham số hoá trên phần đỡ wrist rest để cố định wrist rests vào kê. Chốt 6mm sẽ hợp khi bạn khoan lỗ trên wrist rest bằng mũi khoan 6mm hoặc ¼".

Thiết kế này nên hoạt động tốt với góc tenting tới khoảng 20 độ. Nếu hơn nữa, mình gợi ý dùng thiết kế khác có hỗ trợ mép ngoài của bàn phím.

Bạn có thể dán thêm một lớp đế mỏng bằng cao su/neoprene ở mặt đáy phẳng của miếng kê để tăng độ bám khi đặt trên mặt bàn trơn.

Các file STL đi kèm được thiết lập cho góc tenting 10 độ, và có độ sâu + bo góc (fillet) wrist rest phù hợp để dùng với Keychron Q11 Wooden Palm Rests. Chiều dài peg được đặt 0.01mm vì Keychron Q11 Wooden Palm Rests không khoan sẵn và có lớp chân cao su ở mặt dưới.

Tất cả chi tiết cho một bộ hoàn chỉnh đều nằm trong một file STL duy nhất. Dùng công cụ “Split To Objects” của PrusaSlicer hoặc công cụ tương đương để tách từng món. Do cách file gốc được dựng, các mảnh trong STL đang bị lật ngược: phần pegs và các hõm (recesses) cho wrist rests và chân bàn phím lại nằm ở phía dưới. Bạn lật chúng lại trước khi slice và in.

Bộ file model có kèm file Fusion 360 cho cả hai phiên bản, với các user parameters sau:

• TentingAngle - đặt góc nghiêng của bàn phím. Tham số này điều khiển cả chiều cao và góc của bề mặt trên.
• WristRestDepth - đặt độ sâu của phần gắn wrist rest trong phiên bản đó.
• WristRestFillet - đặt bán kính bo góc (fillet) ở góc lộ ra của phần đỡ wrist rest. Dùng để tránh góc nhọn bị lộ.
• WristRestPegHeight - đặt chiều dài chốt gắn wrist rest. Đặt khoảng 0.01 mm để coi như bỏ chốt.
• LeftLength - chiều dài nửa trái của bàn phím, dùng để tính chiều cao miếng kê từ TentingAngle. Dùng để chỉnh model cho loại bàn phím khác (khả năng cao bạn cũng sẽ muốn chỉnh lại hình dạng miếng kê).
• RightLength - chiều dài nửa phải của bàn phím, tương tự như trên.
• Depth - độ sâu của bàn phím.

Vì cả hai bên đều tent cùng một góc, nửa phải (rộng hơn) sẽ hơi cao hơn nửa trái một chút; nhưng chỉ thấy rõ khi bạn đẩy hai nửa sát lại với nhau và ở góc tenting lớn. Bạn có thể sửa công thức cho khoảng extrude và góc trong sketch extrusion right để chỉnh. Nếu đặt extrusion distance trong sketch extrusion right thành sin(TentingAngle) * LeftLength, và góc thành 90 deg - asin(sin(TentingAngle) * LeftLength / RightLength thì chiều cao sẽ gần nhau hơn.

Xin lỗi là không có print files, vì ở nhà mình dùng Ender 3 Pro mod khá nhiều (Sprite Pro extruder, K1 hot end làm mát bằng nước, Klipper) và ở chỗ làm dùng Prusa i3 MKS+ mod nhẹ (SliceEngineering Mosquito hot end), nên mấy profile đó cũng không hợp với bạn đâu.

Mô tả của model gốc bởi Flo

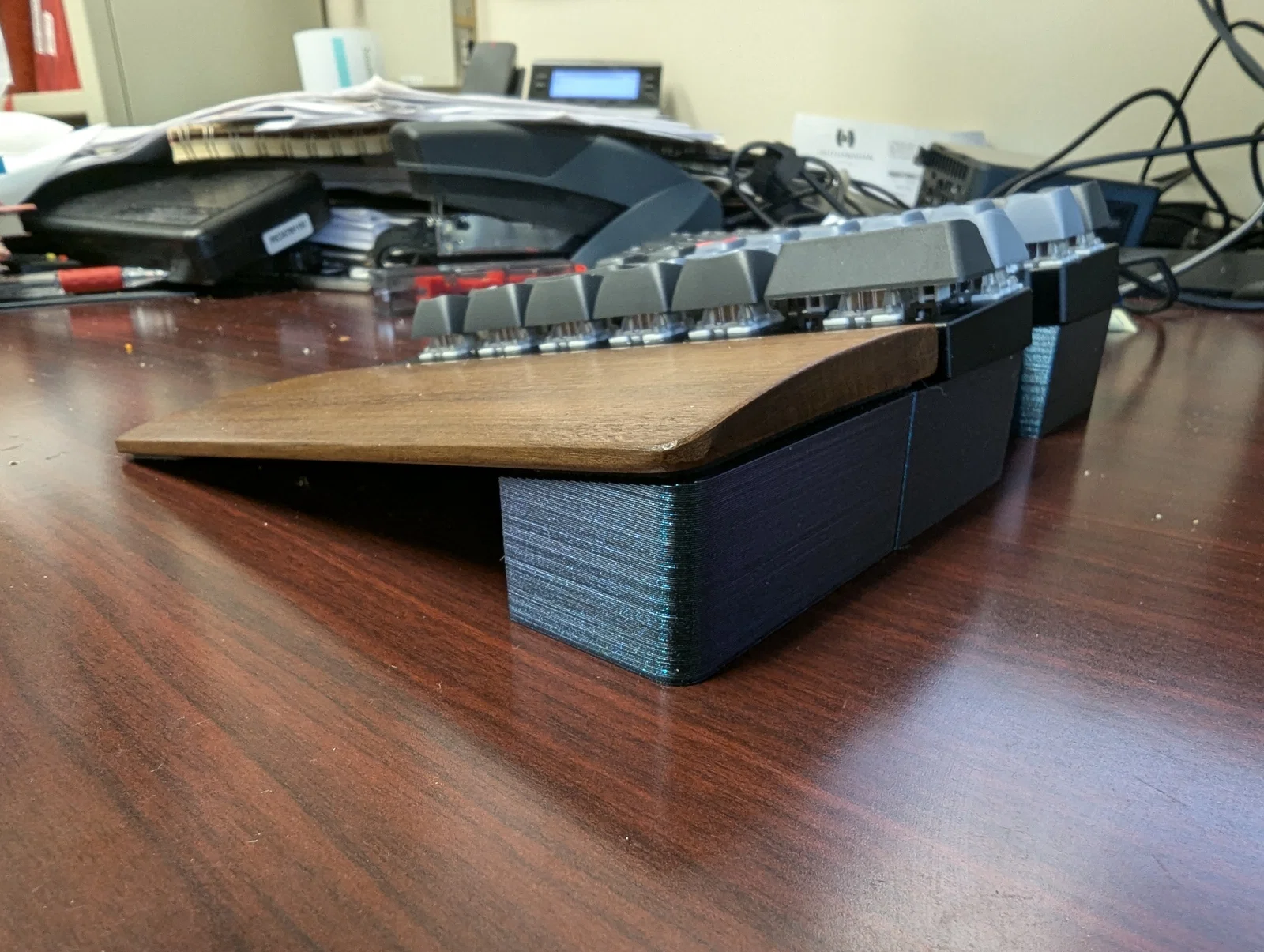

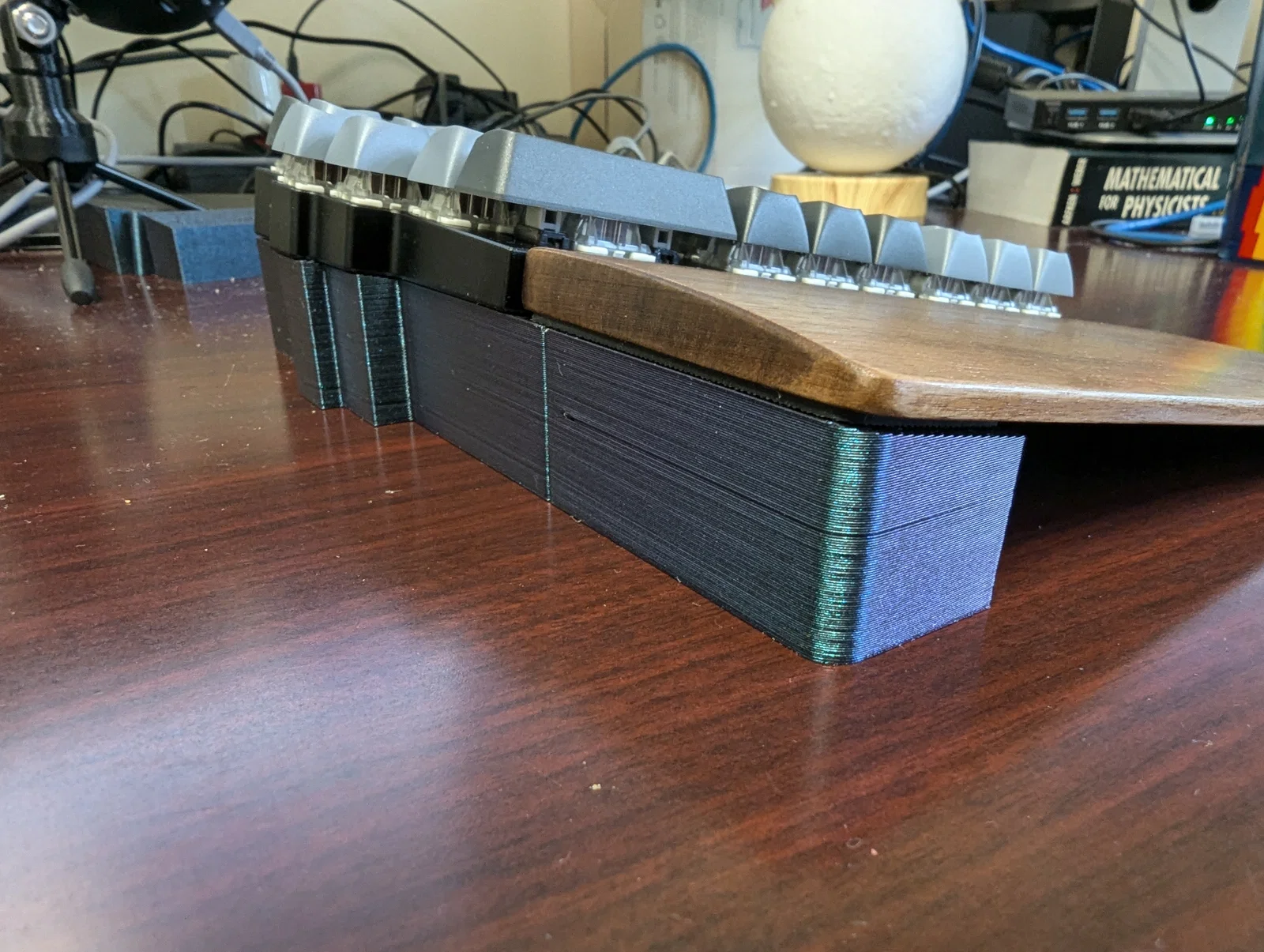

Bộ tenting kit cho Keychron Q11 này cho phép bạn gắn wrist rest bằng gỗ vào bàn phím để công thái học (ergonomics) tốt hơn. Để gắn các miếng gỗ vào tenting kit, bạn cần khoan vài rãnh (slots) khớp với các chốt (pins) trên chi tiết in. Mình đã làm bằng khoan và đục (chisel) và thấy cũng ổn.

Mình từng thấy các tenting kit khác dùng nhiều filament hơn hẳn để kê bàn phím, thậm chí có bộ còn in luôn cả wrist rest. Mình thích wrist rest bằng gỗ hơn vì cảm giác tốt hơn nhiều so với loại nhựa, và in cả cục wrist rest bằng nhựa thì cũng hơi phí. Vì vậy mình tự thiết kế bộ kit của mình để dùng ít nhựa nhất có thể nhưng vẫn rất vững.
