Bộ bánh răng côn phổ thông, module = 2,5

Mô tả đối tượng:

Đây là một bộ bánh răng nhọn với góc áp lực 20°, mô-đun = 2,5 và từ 12 đến 40 răng.

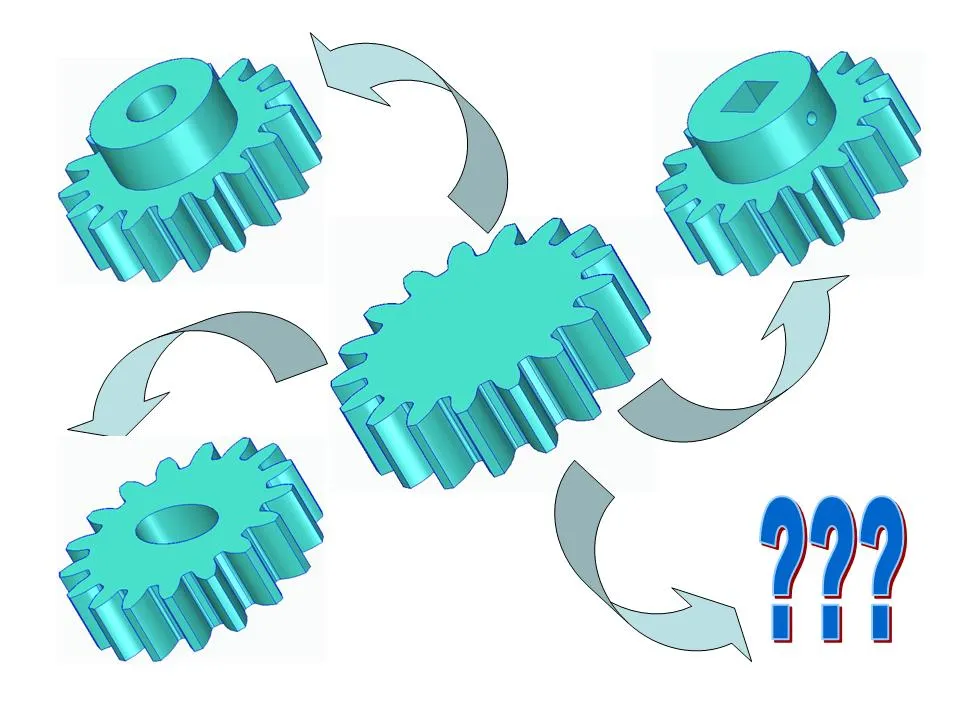

Bạn có thể dễ dàng chỉnh sửa các mô hình cơ bản này theo nhu cầu của bạn chỉ bằng cách sử dụng các chức năng cắt.

Ví dụ:

• tất cả các mô hình đều dày 5mm. Bạn có thể chỉnh sửa nó bằng cách chỉ thay đổi giá trị Z.

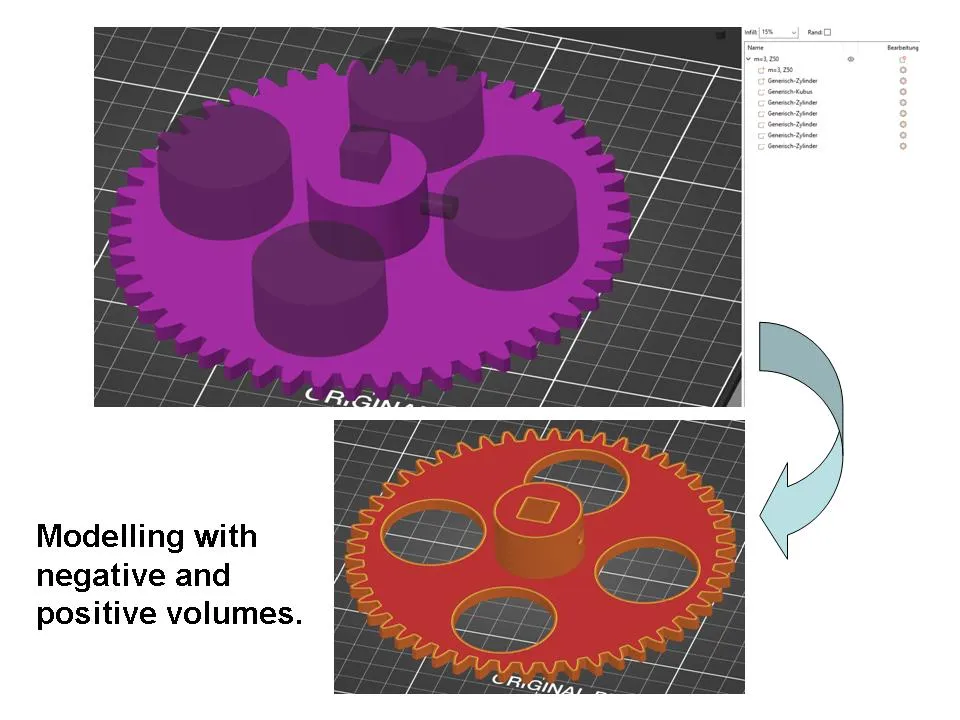

• thêm một lỗ khoan tròn bằng cách thêm một hình trụ dưới dạng thể tích âm.
• thêm một lỗ khoan vuông bằng cách thêm một hình khối dưới dạng thể tích âm.
• thêm một lỗ khoan elip bằng cách thêm một hình trụ với các giá trị X và Y khác nhau dưới dạng thể tích âm.
• thêm một rãnh bằng cách thêm một thể tích dương.
• thêm một lỗ khoan tròn theo hướng ngang cho một chốt ren, mà bạn có thể cố định bánh răng nhọn bằng một con vít.
• đây chỉ là một số ví dụ. Nhiều chỉnh sửa khác là có thể và phụ thuộc vào trí tưởng tượng và nhu cầu của bạn.

Ghi chú rất quan trọng. Vui lòng đọc trước khi in:

• Tất cả các mô hình sẽ tự động được tải với một răng hiển thị chính xác theo hướng Y dương.
• Vui lòng lưu ý rằng tất cả các bánh răng nhọn với số lượng răng lẻ sẽ được tải hơi lệch khỏi trung tâm của nó đến trung tâm của bàn in.
• Vì lý do này, việc điều chỉnh vị trí của nó về trung tâm bàn in ngay sau khi nhập là hoàn toàn cần thiết trước khi bạn bắt đầu thêm thể tích dương hoặc âm. Nếu không, các thể tích bổ sung này sẽ bị lệch nhẹ khỏi trung tâm.
• Giả sử rằng việc điều chỉnh trước của tôi sẽ không thành công khi sử dụng các slicer khác ngoài eSlicer, tôi đã cung cấp một bảng với các giá trị điều chỉnh cho tất cả các bánh răng nhọn được cung cấp trong phần tải xuống.
• Vui lòng di chuyển mô hình theo giá trị này theo hướng dương trước.
• Nếu bạn không chắc chắn nên di chuyển nó theo hướng nào, hãy tải mẫu thử và thêm một thể tích hình trụ dương có đường kính 6mm vào giữa bàn in, và xem khoảng cách của lỗ khoan với đường kính 6.1mm. Mẫu thử này phải được di chuyển 0,151mm theo hướng Y để nằm ở giữa bàn in.

Tính toán khoảng cách trung tâm:

• a = khoảng cách tâm [mm]
• z1 = số răng của bánh răng thẳng 1
• z2 = số răng của bánh răng thẳng 2
• m = mô-đun
• Công thức: a = ( z1 + z2 ) * m/2

Tham chiếu chéo đến các bánh răng thẳng khác với mô-đun khác nhau:

• Bộ sưu tập bánh răng thẳng, alpha = 20 độ, mô-đun = 0,7: Module0,7
• Bộ sưu tập bánh răng thẳng, alpha = 20 độ, mô-đun = 0,8: Module0,8
• Bộ sưu tập bánh răng thẳng, alpha = 20 độ, mô-đun = 0,9: Module0,9
• Bộ sưu tập bánh răng thẳng, alpha = 20 độ, mô-đun = 1: Module1
• Bộ sưu tập bánh răng thẳng, alpha = 20 độ, mô-đun = 1,25: Module1,25
• Bộ sưu tập bánh răng thẳng, alpha = 20 độ, mô-đun = 1,5: Module1,5
• Bộ sưu tập bánh răng thẳng, alpha = 20 độ, mô-đun = 2: Module2
• Bộ sưu tập bánh răng thẳng, alpha = 20 độ, mô-đun = 3: Module3
• Bộ sưu tập bánh răng thẳng, alpha = 20 độ, mô-đun = 4: Module4
• Bộ sưu tập bánh răng thẳng, alpha = 20 độ, mô-đun = 5: Module5

Tham chiếu chéo đến bộ sưu tập răng cưa với các mô-đun giống như đã liệt kê ở trên:

• Bộ sưu tập răng cưa, alpha = 20 độ, các mô-đun khác nhau: Bộ sưu tập răng cưa

Nếu bạn cần một phiên bản không có trong phần tải xuống, đừng ngần ngại liên hệ với tôi.

Cài đặt in:

Vật liệu: Để đạt hiệu suất tốt nhất, nên sử dụng Nylon, nhưng PETG, PLA, ABS/ASA cũng có thể.

Chiều cao lớp: 0,15-0,30mm, tùy thuộc vào ứng dụng của bạn

Đường kính vòi phun: 0,4-0,6mm, tùy thuộc vào ứng dụng của bạn

Mật độ: 20%-100%, tùy thuộc vào ứng dụng của bạn

Chu vi: 2-X, tùy thuộc vào ứng dụng của bạn

Viền: không

Hỗ trợ: không
