Đường ray kiểu Brio cho Thomas Minis (Thomas Minis Brio Style Train Tracks)

Mình kiếm hoài mà không thấy bộ track nào in được cho tàu [Thomas Minis], nên mình bắt tay vô tự làm luôn, tiện học thêm OpenSCAD trong quá trình.

Ở đây mình dựng lại khá nhiều (thậm chí đa số?) các món [modern Brio pieces] đang có, kèm thêm vài chi tiết không theo chuẩn. Do bàn in của mình chỉ 120x120, nên những part lớn sẽ có bản full size, và có thêm bản đã tách ra thành mấy miếng nhỏ để dễ in.

Mình cố đặt tên các part cho nhất quán, để nhìn vào là hiểu được thông tin chính. Các “section” sẽ được ngăn bằng dấu gạch dưới ( _ ), còn trong từng section thì thông tin được ngăn bằng dấu gạch ngang ( - ). Những section có đánh dấu hoa thị ( * ) thì không phải lúc nào cũng có. - (PartGroup)_(PartSubType)*_(SplitPartIdentifier)*_(Dimensions)_(BrioIdentifier)*.stl

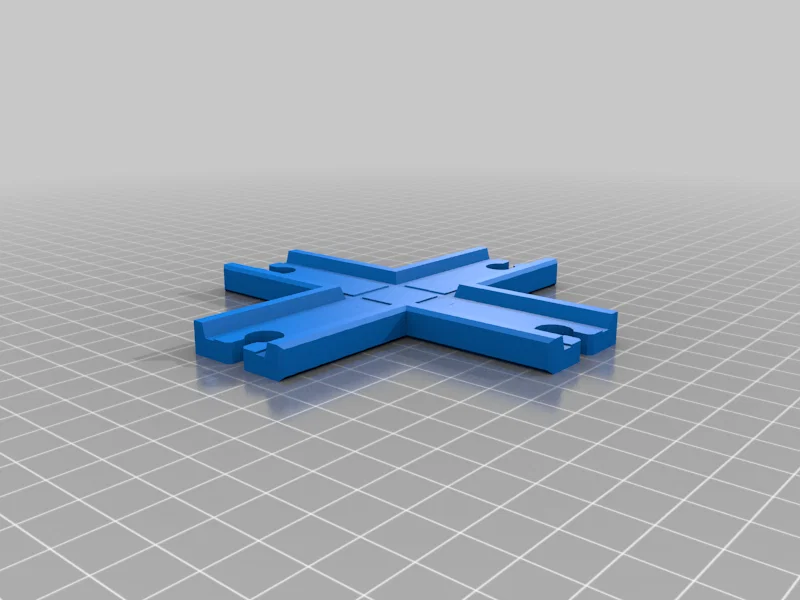

Ví dụ có đủ mọi section: QuadCurve-Cross_SmR_PART_Xof4_L1.5-C.25_X
- PartGroup: QuadCurve-Cross
- PartSubType: SmR (small radius)
- SplitPartIdentifier: PART_Xof4 (chia ra 4 phần bằng nhau)
- Dimensions: L1.5-C.25 (độ dài đoạn thẳng Length - chu vi Circumference)
- BrioIdentifier: X

Tất cả kích thước đều được định nghĩa ở phần đầu file SCAD, nhưng để phục vụ cho việc đặt tên thì các giá trị quan trọng là:
- L - Length = 110mm
- LgR - Large Radius Curve = 150mm
- SmR - Small Radius Curve = 67.5mm

Mình đã test print khá nhiều part trong lúc làm, nhưng ở bản cuối thì những món sau đây đã được test print:
- Acc_Connector

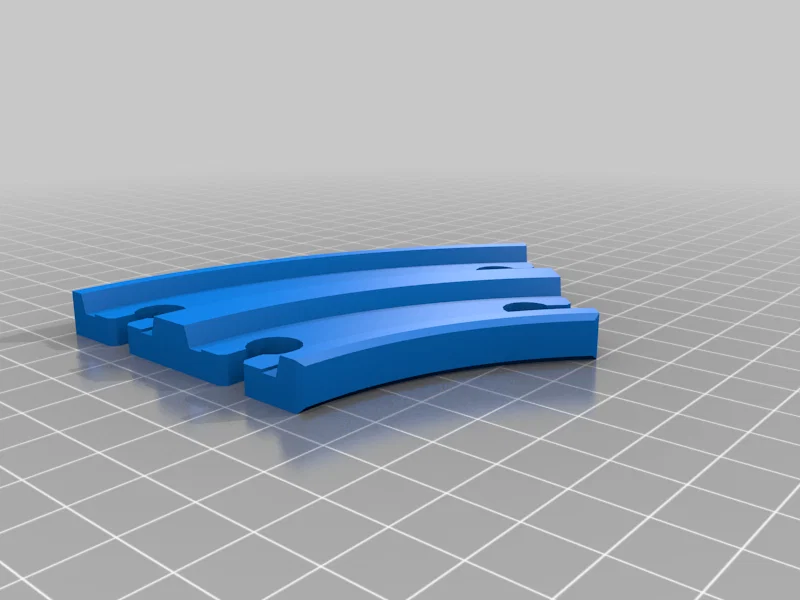

- Curve_SmR_L-Str_L.75-C.125_O1-P1
- Curve_SmR_R-Str_L.75-C.125_O1-P1
- DoubleCurve_SmR_L-R-Str_PART_1of3_L1.5-C.25_T
- DoubleCurve_SmR_L-R-Str_PART_2of3_L1.5-C.25_T
- Curve_Double_L_LgR-SmR_C.125-C.25

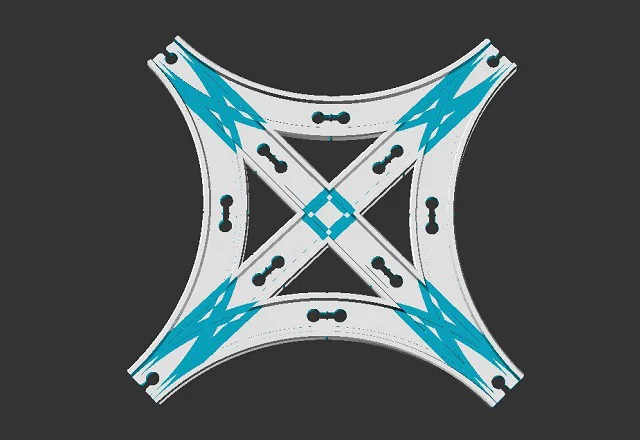

- QuadCurve-Cross_SmR_PART_Xof4_L1.5-C.25_X (in 4 cái)
