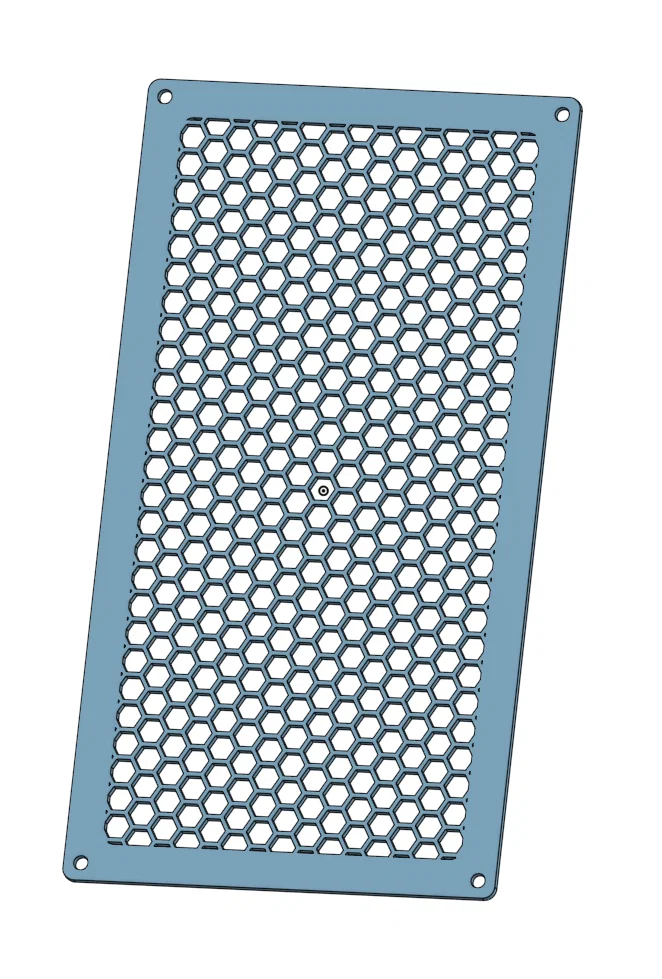

Mặt lưới loa tham số (Parametric Speaker Grills)
Mẫu mặt lưới loa dạng parametric: bạn chỉ cần nhập kích thước mong muốn trong OnShape, model sẽ tự co giãn theo thông số. Hỗ trợ export STL/STEP, in úp mặt xuống cho đẹp và không cần supports.
855
Lượt Xem
21
Lượt Thích
238
Lượt Tải
Cập Nhật Apr 21, 2026
Mô tả
Cách chỉnh sửa
- Tạo một tài khoản OnShape nếu bạn chưa có. Việc này bắt buộc để chỉnh các tham số (parameters).
- Đăng nhập OnShape
- Mở project này: https://cad.onshape.com/documents/de3715b95f03fdd50cfef06e/w/619fb97f6602ab1114585f13/e/6163f40ba018cb3ef83422da?renderMode=0&uiState=66b9207665fa3947a3712f7b
- Bấm “Make a copy to edit” ở phía trên màn hình
- Khi document tải xong, bạn có thể chọn kiểu (style) mình thích bằng các tab ở góc dưới bên trái
- Sau khi chọn được một design, chỉnh các parameters theo kích thước bạn cần. Model sẽ tự co giãn theo kích thước đã nhập.
- Kiểm tra bằng mắt xem design còn dùng ổn không. Nếu kích thước nhỏ quá, đặc biệt là phần margins, có thể làm mất một số chi tiết.
- Khi sẵn sàng export, nhấp chuột phải vào part ở góc dưới bên trái
- Chọn định dạng (STL, STEP, v.v.)
- Bấm “Export”.
In 3D
- In úp mặt xuống (face-down) để bề mặt nhìn đẹp nhất
- Không cần supports
BOM
- (4) vít gỗ #6 nếu dùng thiết kế “front mount”
