Case BTT HDMI 5" V1.2 cho SV08 (có tab) + adapter top hat
Bản mod thêm tab vào case BTT HDMI 5" V1.2 cho SV08 (dựa trên case của Nadir) để gắn đúng vị trí zin mà không cần khoan. Có kèm adapter cho top hat (tab spacing khác). Có file STL và OpenSCAD.
Mô tả

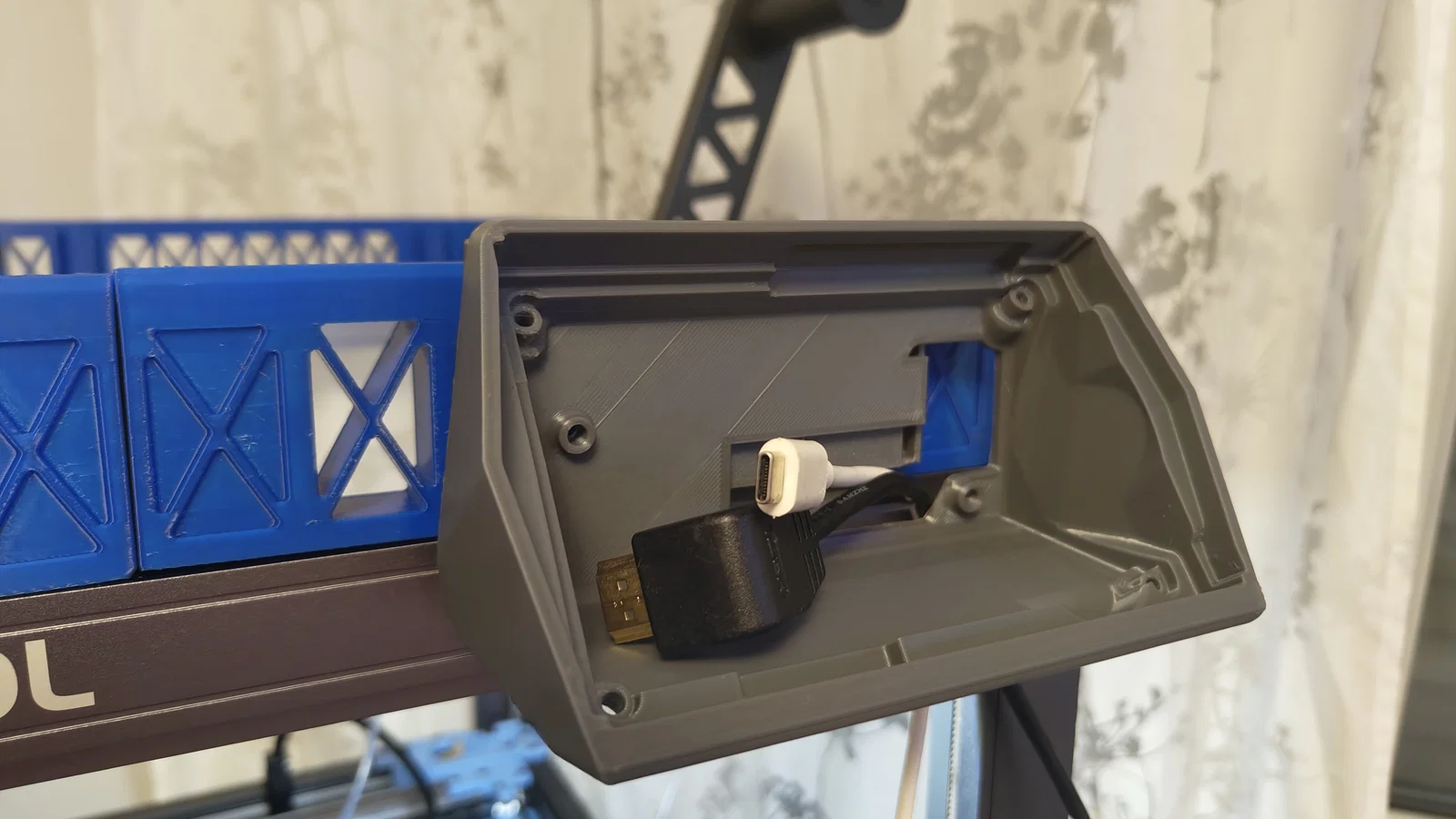

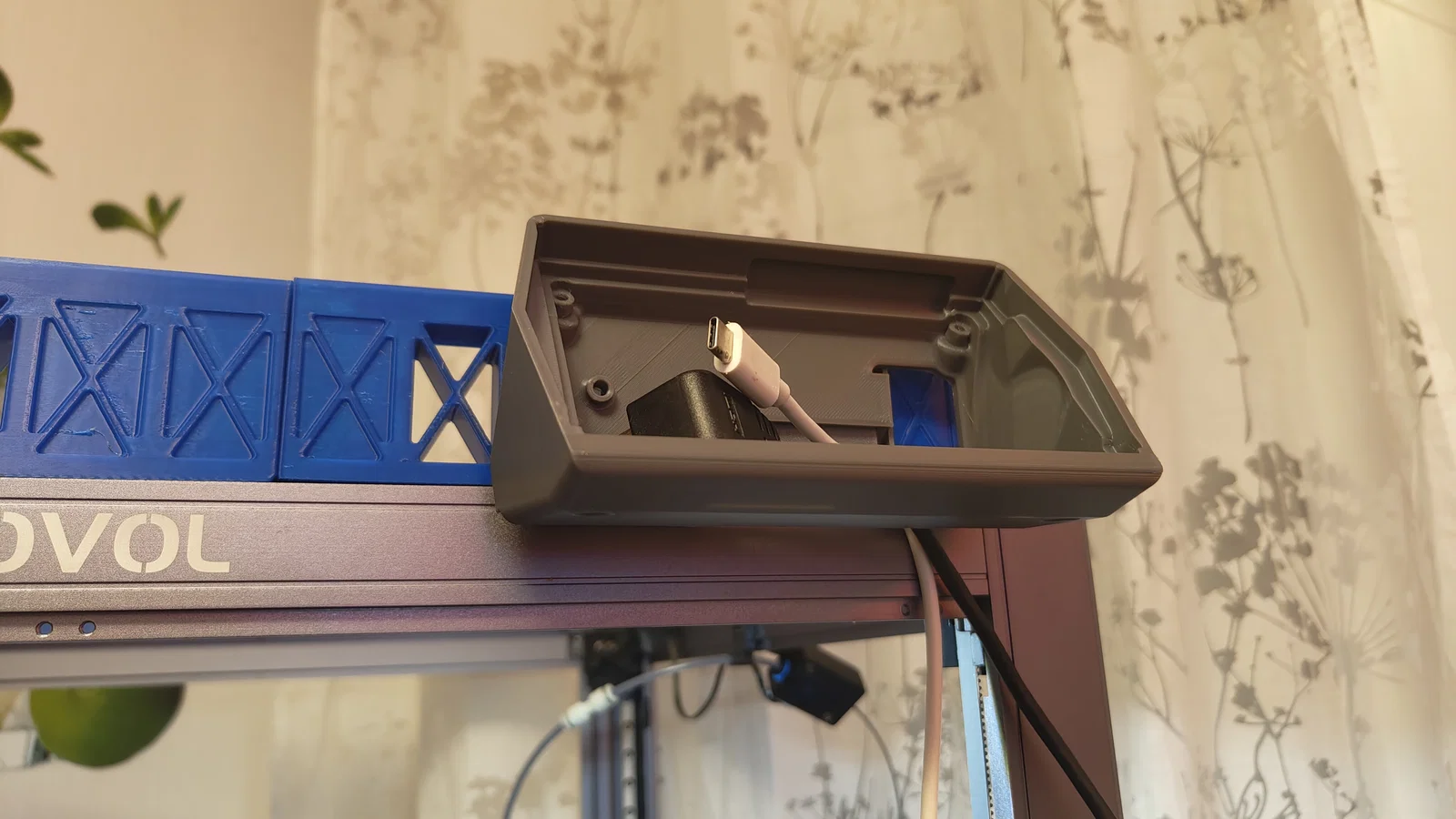

Mình chỉ đơn giản là ghép model các cái tab với cái case xịn của Nadir, rồi “bake” chung lại thành một file STL mới.

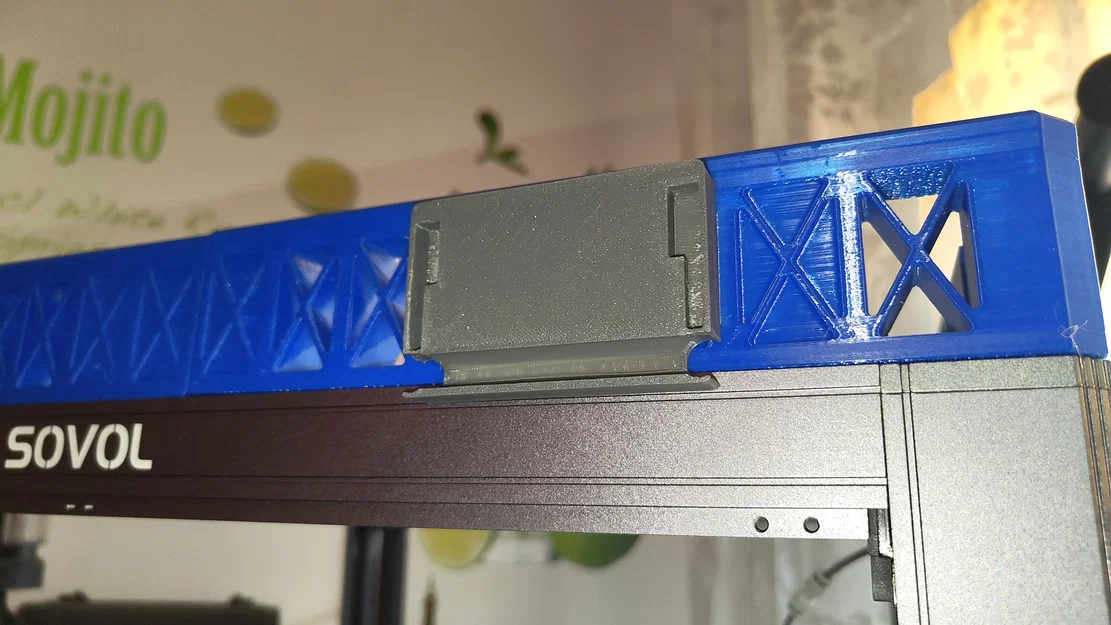

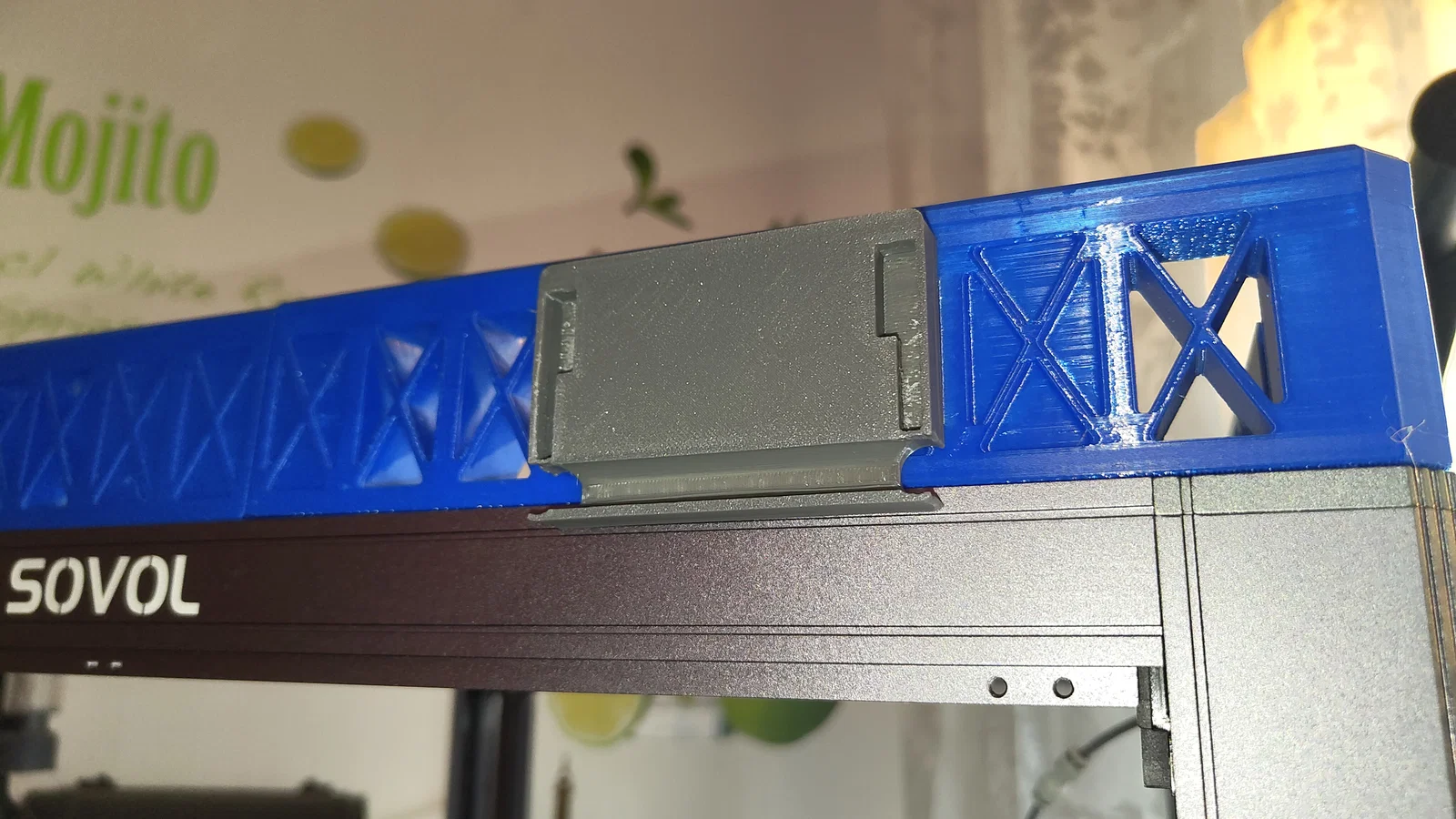

Sau đó mình làm thêm một cái adapter để gắn cái case có tab này lên top hat, vì top hat có khoảng cách tab khác so với ngàm gắn phía dưới. Mình cũng có thử thêm tab với khoảng cách cho khớp, nhưng như vậy thì trên bản V1.2 sẽ không thể luồn dây ra phía sau được. Hiện tại mình vẫn chưa test trên top hat.

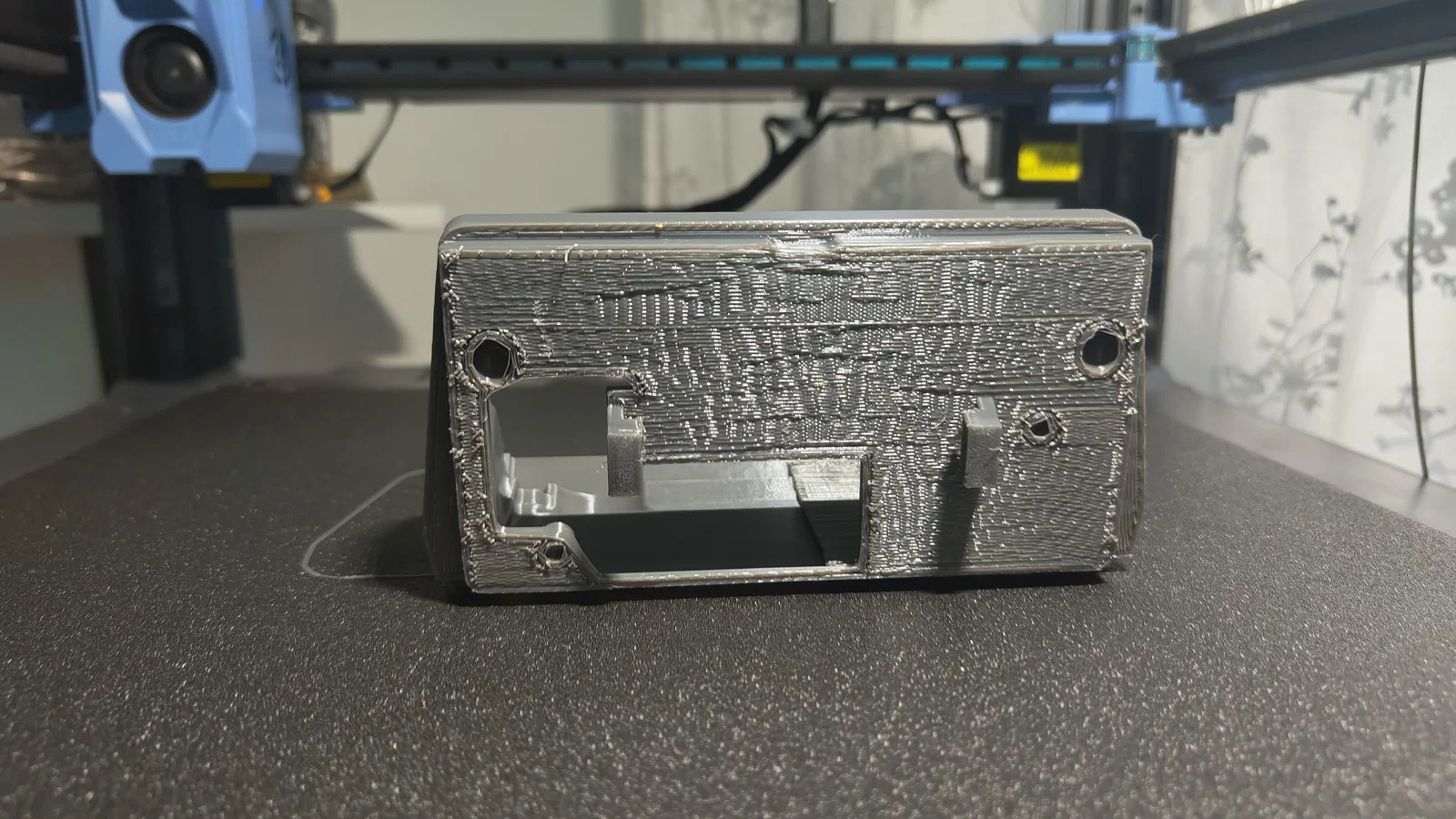

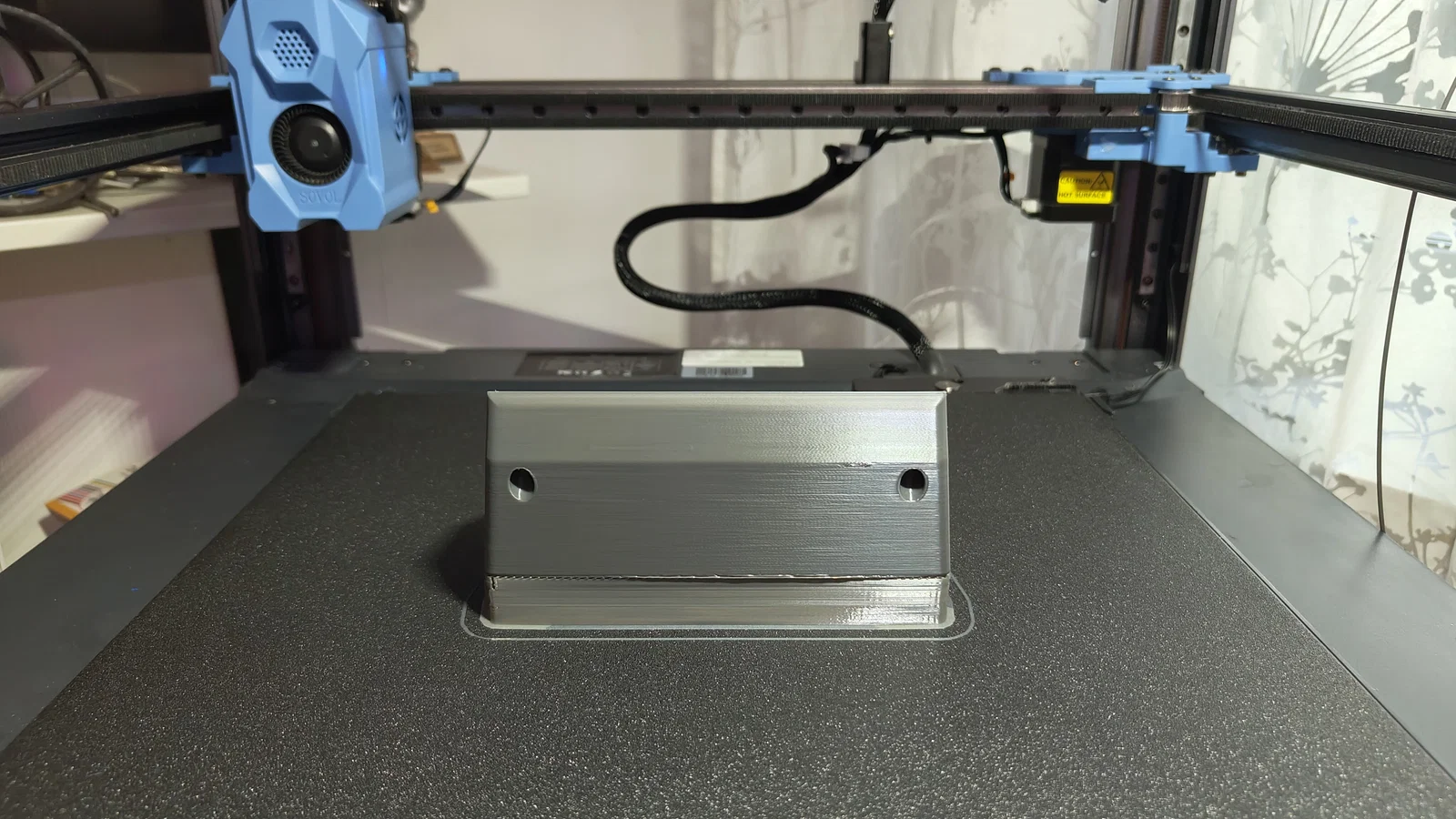

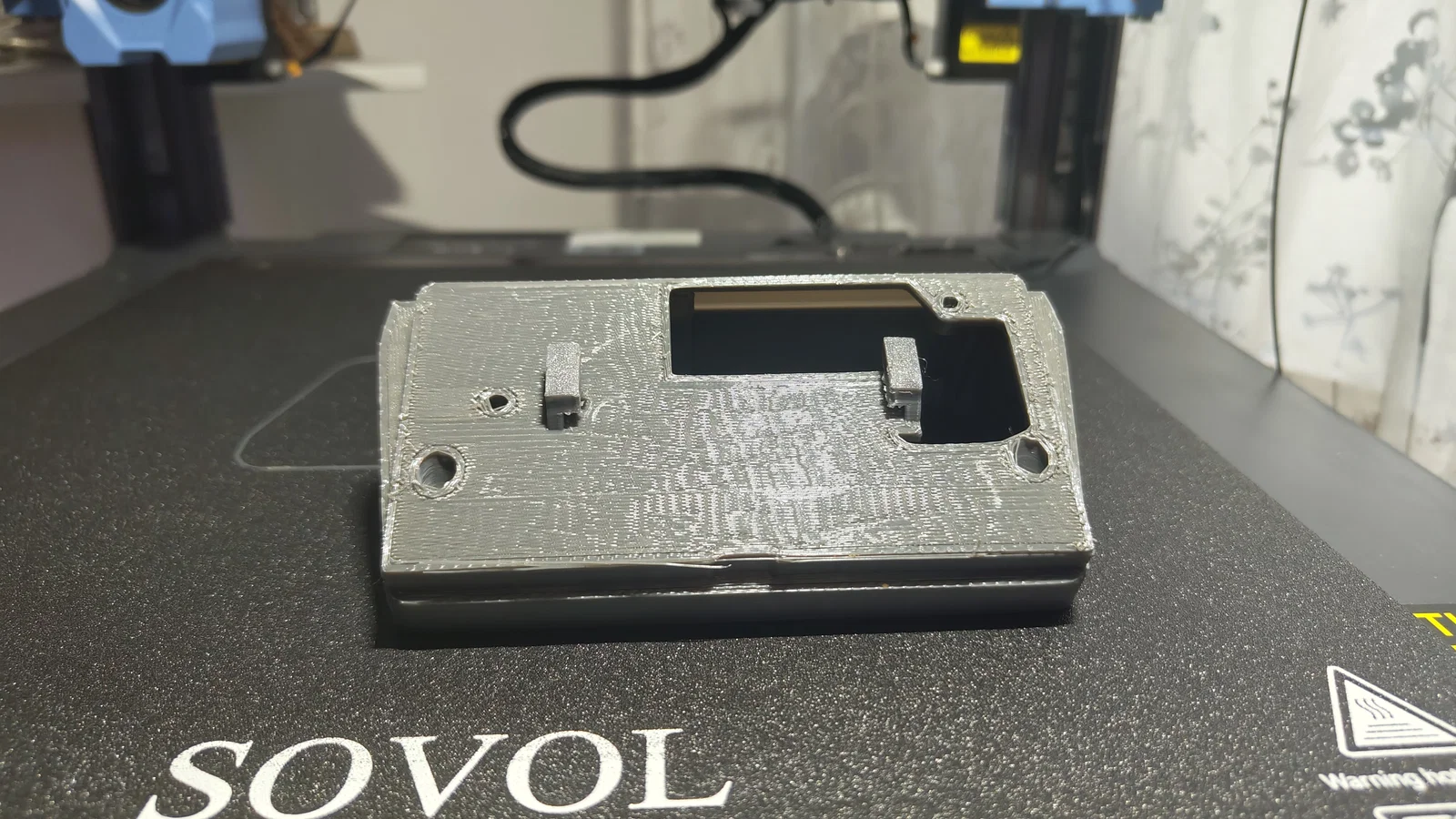

In phần tab quay mặt xuống dưới và bật supports. Support sẽ khá nhiều nhưng khi gắn case lên thì sẽ không thấy.
Nhớ vệ sinh/cạy sạch support trên cái adapter thật kỹ. Nếu còn support kẹt trong các rãnh slot thì rất dễ làm gãy tab! Hơi cực và mất thời gian, nhưng bắt buộc phải làm!
Mình có kèm file OpenSCAD cho phần tab và adapter.
Mọi người góp ý thoải mái nha!
Chúc in vui vẻ!
