Hệ thống quản lý Filament (Filament Management System) cho MMU2s

Hệ thống này không tương thích với bộ đệm (buffer) của MMU3.

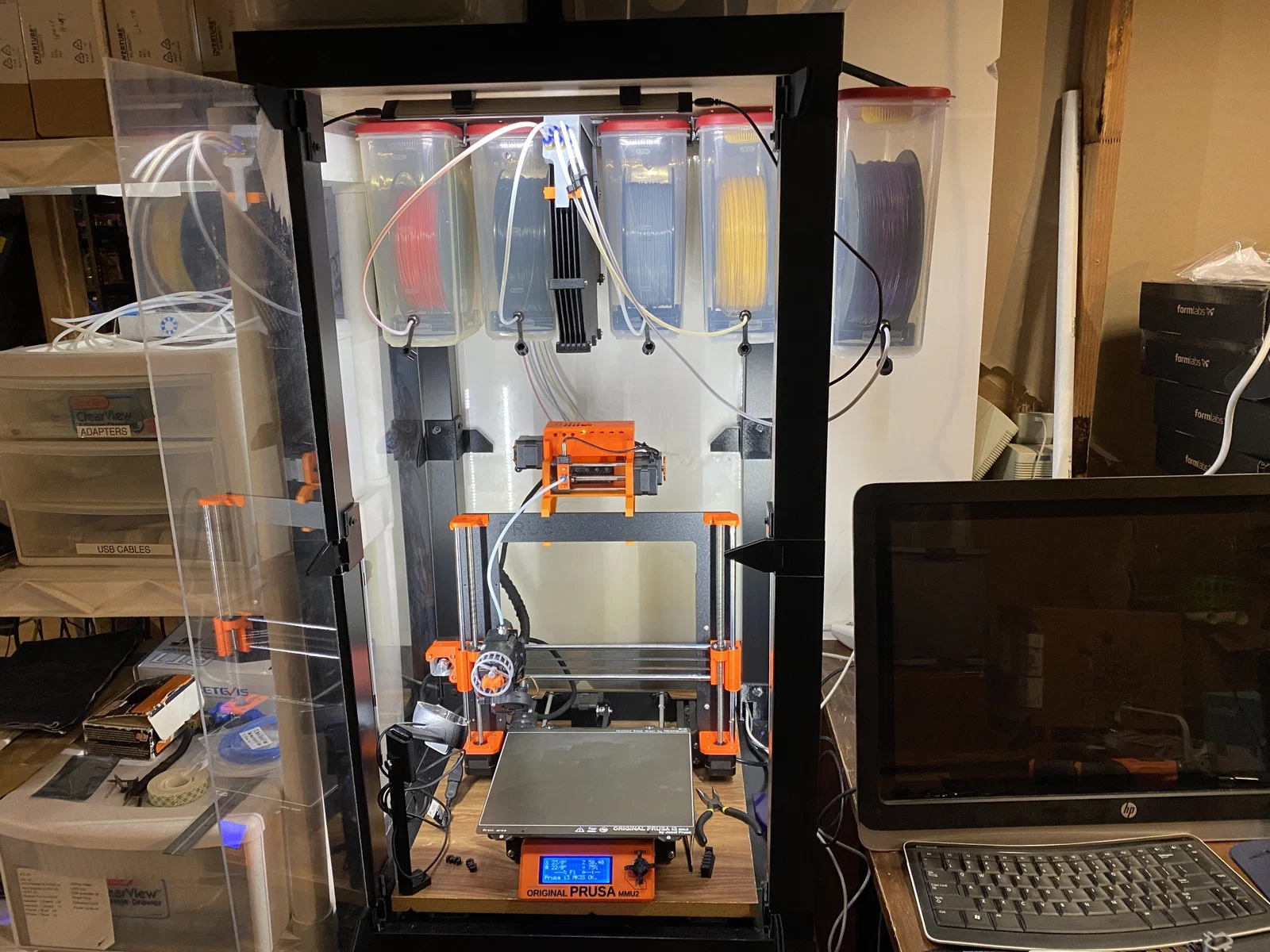

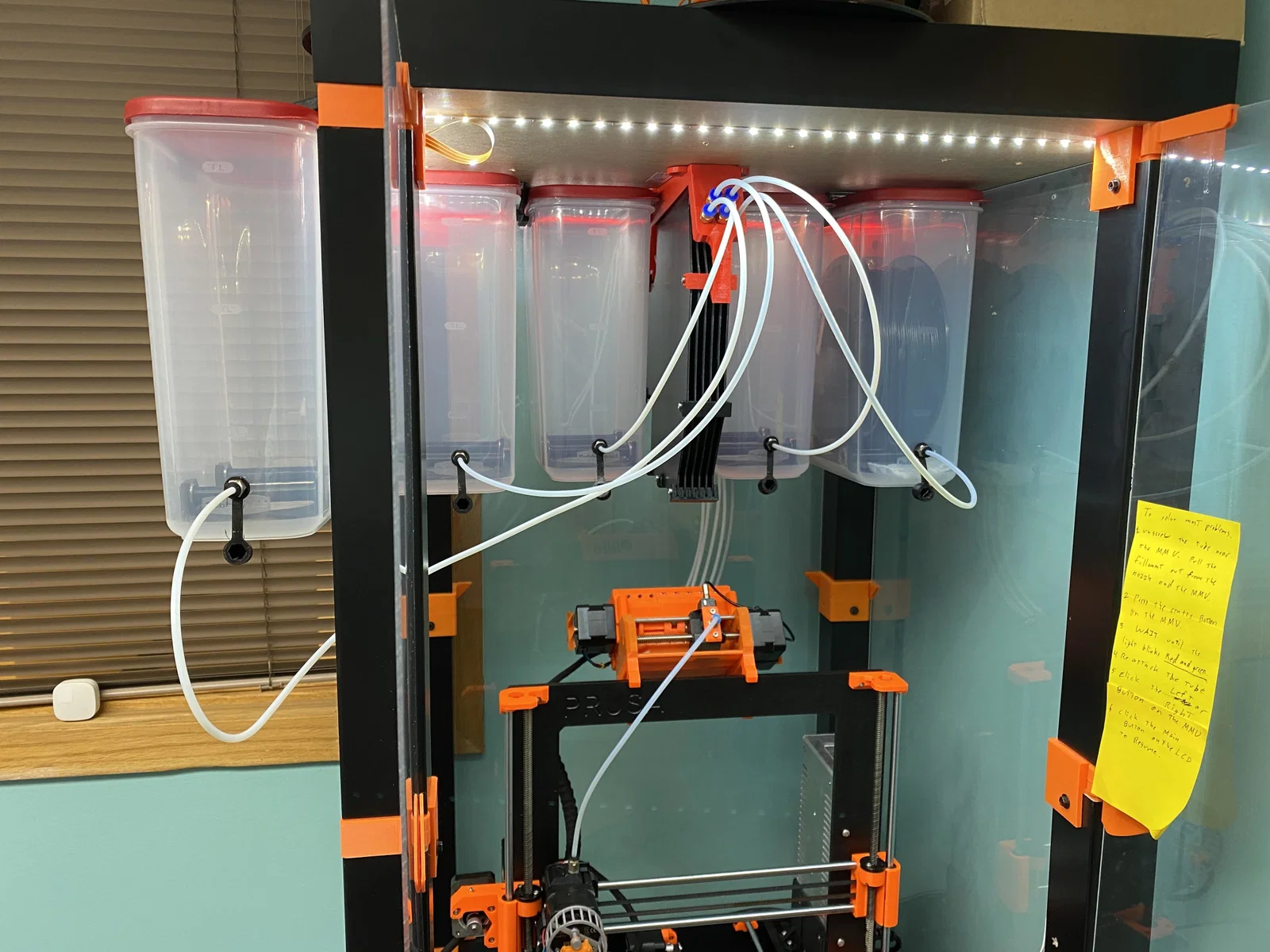

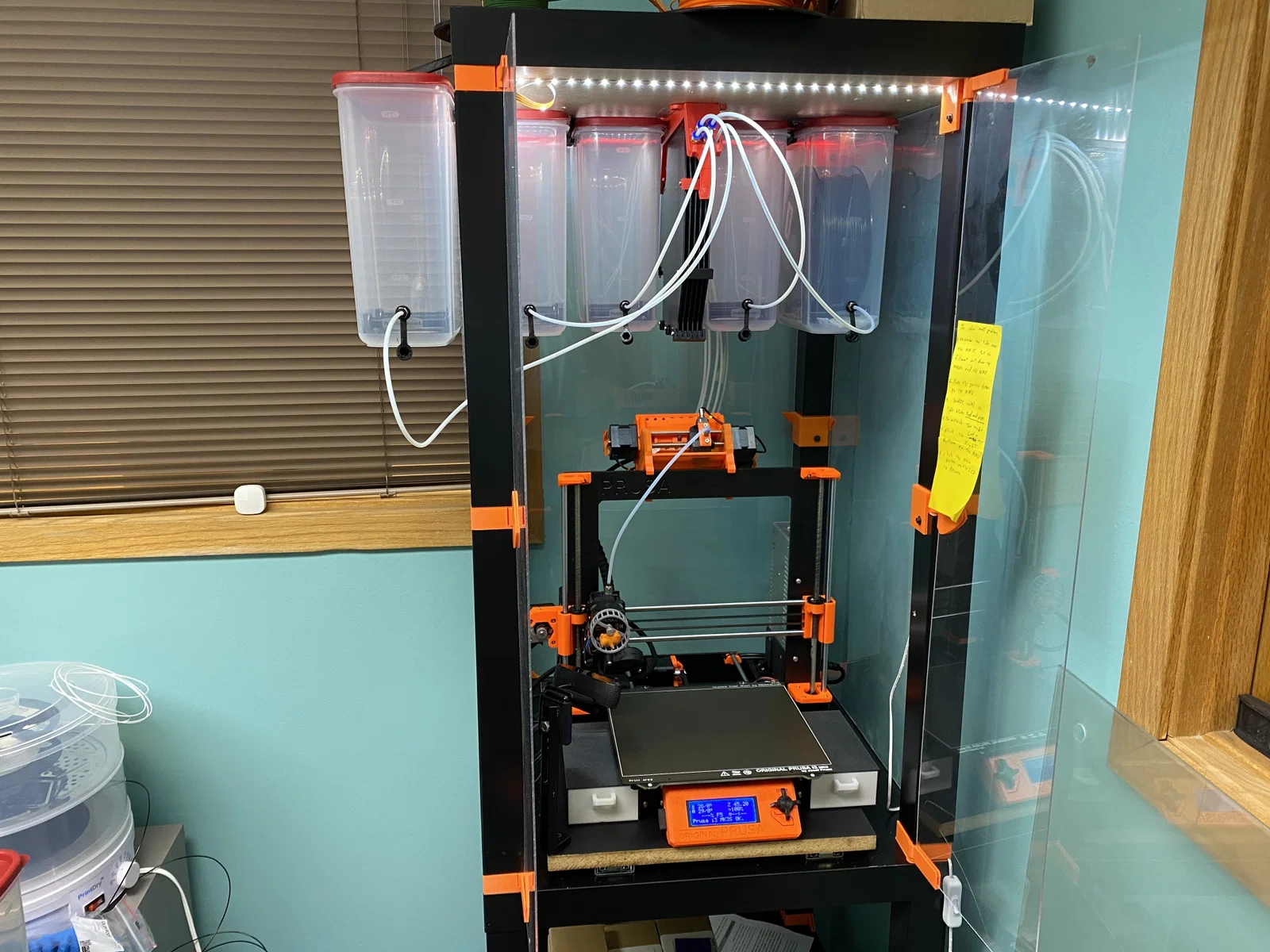

Đây là toàn bộ hệ thống mình tự thiết kế để sử dụng cho MMU2s nằm gọn trong tủ Ikea LACK Enclosure.

Các tính năng nổi bật:

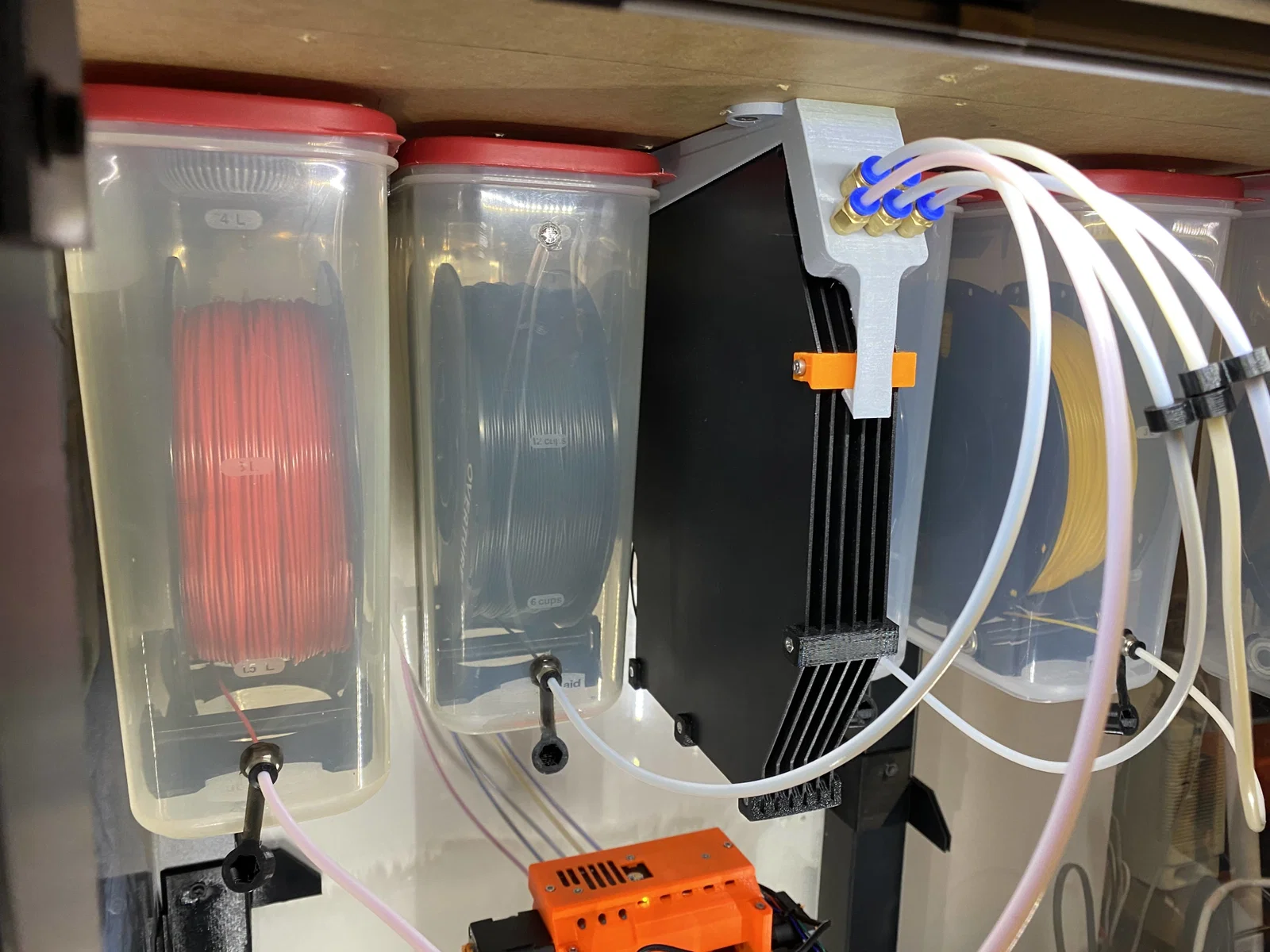

• Hộp chống ẩm (Dry Boxes)

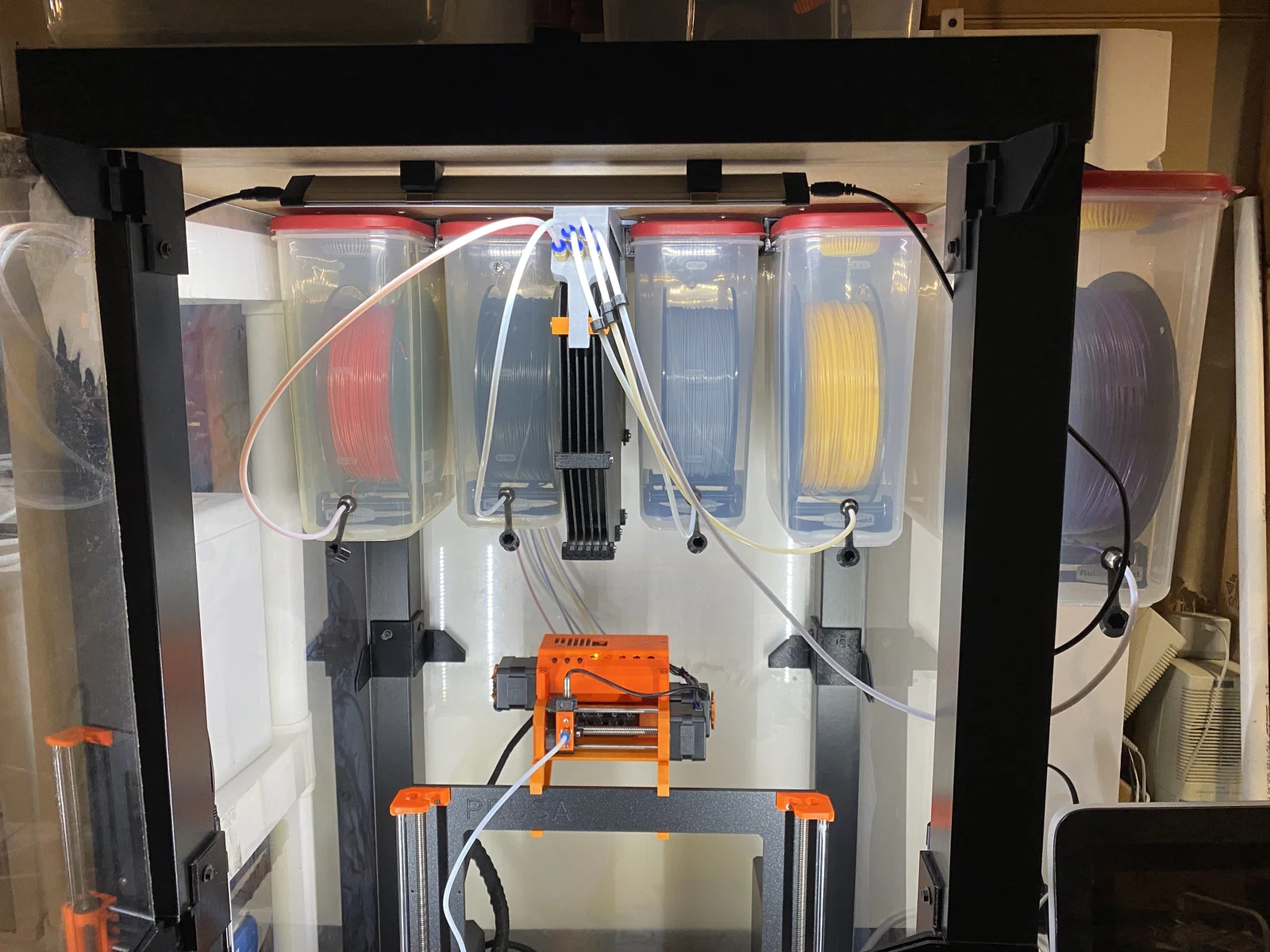

• Bộ đệm dây nhựa (Filament Buffer)
• Dễ dàng nạp/xả dây nhựa
• Dễ dàng thay đổi từng cuộn dây riêng lẻ

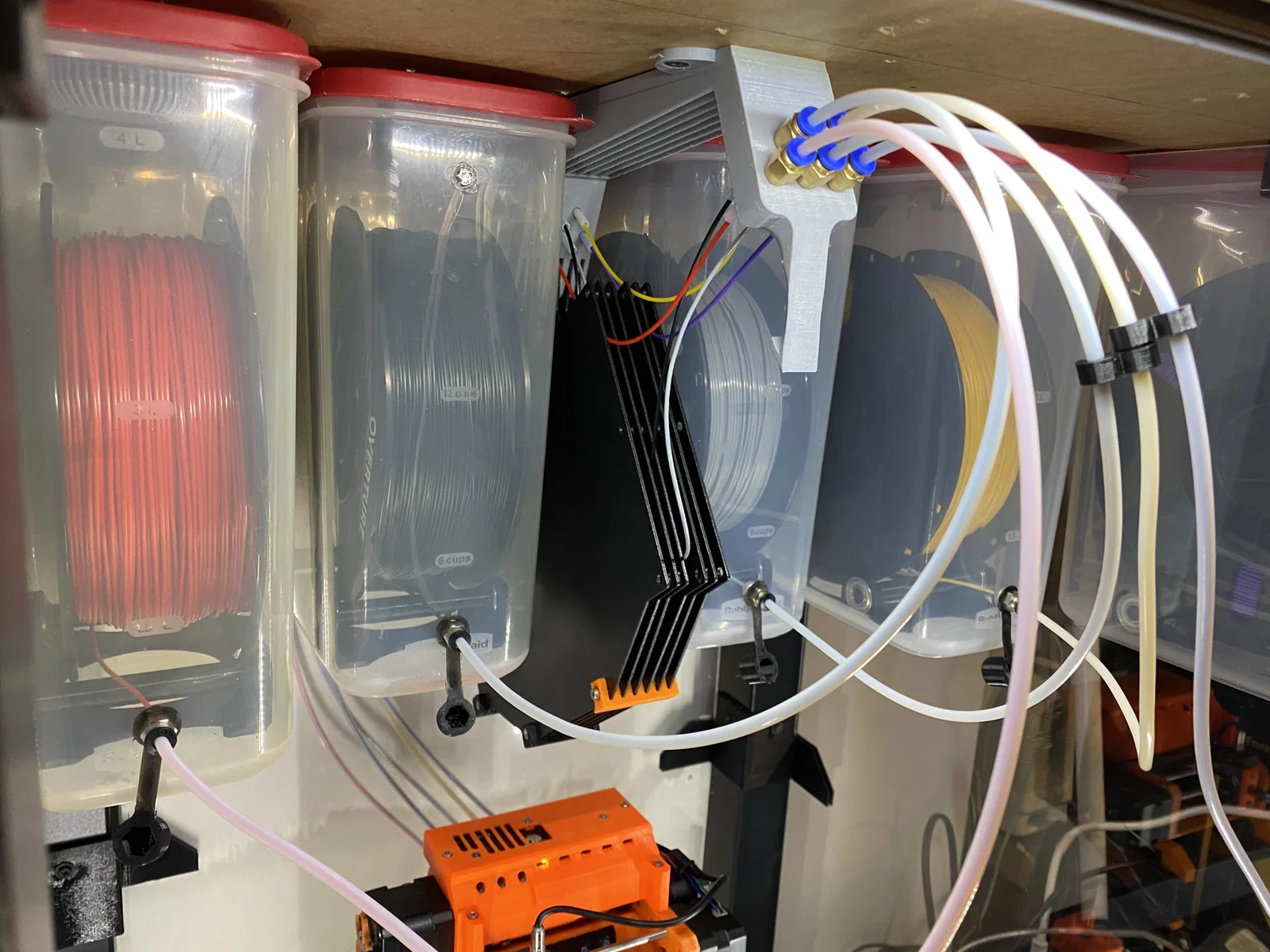

• Đường ống PTFE dẫn từ bộ đệm đến MMU gọn gàng
• Các cuộn dây được đặt gần bộ đệm
• Nhiệt độ từ trong tủ giúp sấy khô dây nhựa
• Vận hành ổn định, tin cậy

Giải thích hệ thống

Hướng dẫn in

Các file in nằm ở đâu?

Thay vì để tất cả vào một trang in với hàng tá file và hàng chục trang hướng dẫn, mình đã tách riêng từng file in kèm với hướng dẫn cụ thể cho từng bộ phận.

Những thứ bạn sẽ cần:

Lịch sử của thiết kế này

Mình đã dựng chiếc đầu tiên vào tháng 2 năm 2019. Trong suốt 14 tháng sau đó, mình đã thử nghiệm nhiều hệ thống quản lý dây nhựa khác nhau. Mỗi loại đều có ưu và nhược điểm riêng.

Giá đỡ và bộ đệm đi kèm MMU2(s): Hoạt động khá ổn nhưng chiếm RẤT NHIỀU diện tích (thậm chí hết cả cái bàn ăn). Các cuộn dây phải đặt phía sau máy in theo hàng dọc để tránh kẹt MMU. Bộ đệm zin rất khó nạp dây. Dây nhựa để ngoài không khí bị ẩm làm giảm chất lượng, mình đã lãng phí rất nhiều nhựa.

Thiết bị thu dây tự động (Hanging Universal Rewinders): Loại ý tưởng rất hay, mình có thể để 4 cái trong tủ, cái thứ 5 hơi chật một chút. Lúc mới dùng thì ngon thật đấy, nhưng dùng lâu dài thì không ổn. Lò xo nhựa bị mòn hoặc gãy, cuộn dây không tự thu lại được gây rối dây. Hỏng cả bản in. Việc nạp cuộn dây mới mất tận 2 phút nên mình thường lười thay, để kệ dây nhựa ngoài không khí dẫn đến bị ẩm.

Kệ treo bộ đệm (Hanging buffer shelf): Đây là thiết kế của mình. Nó hoạt động được, tin cậy và dễ nạp hơn bộ thu dây. Nhưng độ ẩm vẫn len lỏi vào làm nhựa PLA bị giòn, khi gãy sẽ gây kẹt bộ đệm.

Vòng kẹp cuộn dây (Spool Cuffs): Mình thử làm để dây tự cuộn quanh spool. Nạp thì nhanh thật nhưng dây dễ bị thắt nút hoặc làm bung kẹp.

Hộp chống ẩm tích hợp thu dây (Gravity Rewinder Drybox): Mình tìm hiểu và thấy loại thu dây trọng lực, mình muốn nhét nó vào hộp chống ẩm nên đã thiết kế . Nó rất hay, giữ dây khô hoàn toàn cho đến khi tới MMU. Nhưng tỉ lệ lỗi thu dây khoảng 1/20. Hoặc là dây bị thu quá đà khiến MMU không kéo tới, hoặc trục bị rơi ra làm kẹt dây.

Hộp chống ẩm có sẵn bộ đệm: Mình chưa đăng file lên nhưng từng thử vài thiết kế có bộ đệm nhỏ bên trong hộp. Không cái nào thực sự ổn định.

Giá treo bộ đệm (Hanging Buffer Mount): Cuối cùng mình quay lại với bộ đệm theo máy MMU2(s). Mình muốn tối ưu không gian và cách dùng. MMU hoạt động tốt nhất khi ống PTFE thẳng nhất có thể và đi lên từ phía sau máy in. Vì thế mình thiết kế để đạt góc đó. Thiết kế này giữ dây luôn khô, nạp dễ dàng, bền bỉ và thậm chí dùng được cả TPU. Hệ thống này thực sự rất đáng tin cậy.

Để lại bình luận hoặc nhắn tin cho mình nhé Mình rất sẵn lòng lắng nghe ý kiến phản hồi hoặc giải đáp thắc mắc của mọi người.
