Bộ Bracket Hỗ Trợ Cable Drag Chain cho Ender 2 Pro (Support Kit)

Giới thiệu

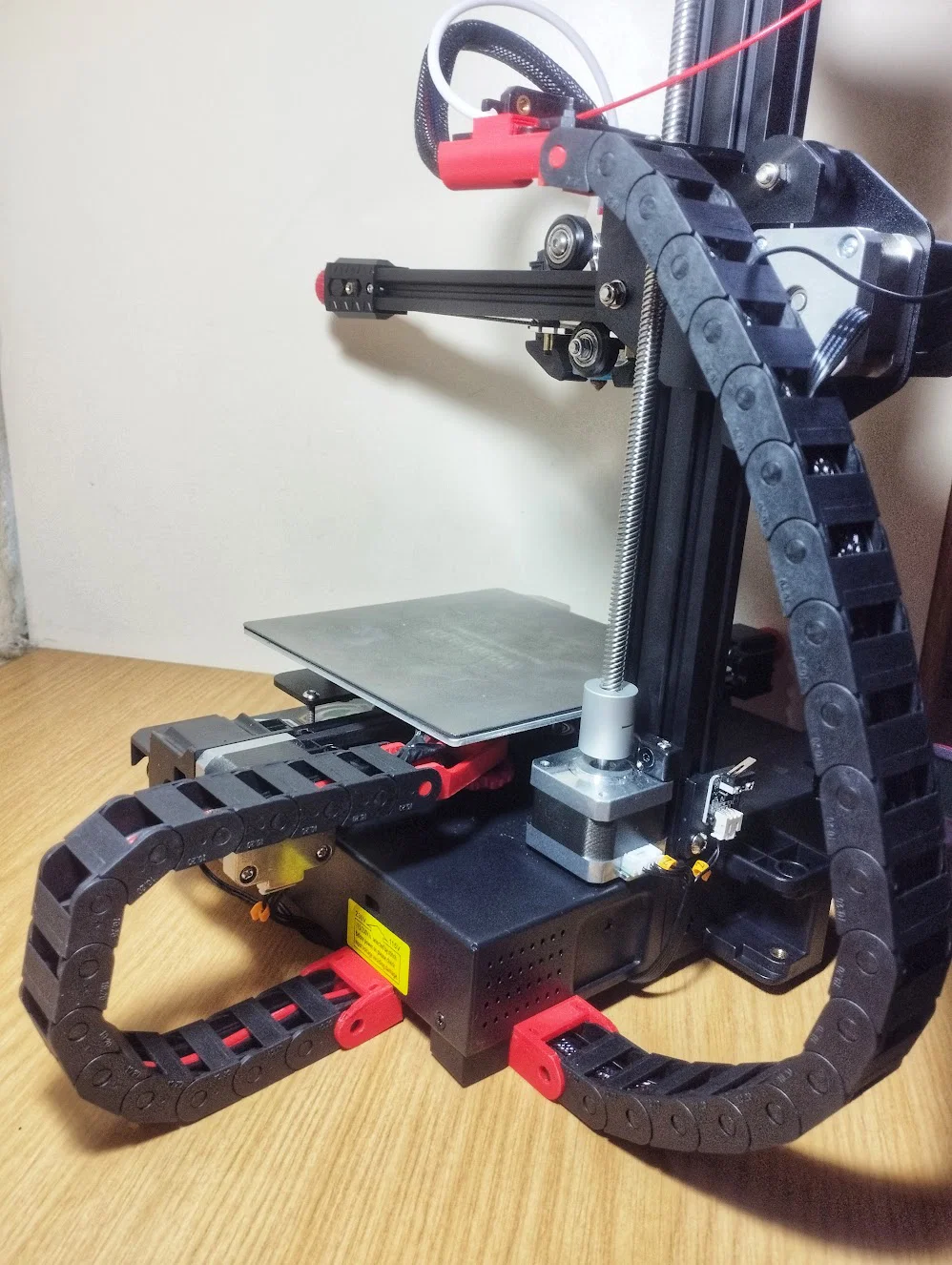

Bộ sưu tập các bracket này được thiết kế cho Ender 2 Pro để hỗ trợ lắp đặt drag chain (cable chain). Sợi chain sẽ bảo vệ các bó dây cáp nối từ phần đế lên bàn nhiệt (bed) và extruder. Bracket có thiết kế gọn, nhìn “ăn” màu với các núm vặn sẵn có, đồng thời đủ chắc để chịu được nhu cầu sử dụng bình thường của máy in. Đi dây gọn bằng cable chain nhìn cũng đẹp mắt, lắp chưa tới 10 phút và chi phí rẻ.

Nhớ xem kỹ phần ghi chú trước khi lắp đặt!

Tính năng

• Dùng cable chain / drag chain kích thước 20x10mm (Inner Width). Cable chain in 3D cũng có thể dùng được.
• Bracket có khoét rãnh cho dây rút (cable tie / zip tie) 2.5mm để cố định bó dây.
• Bộ kit gồm bracket cho trục Y và trục Z (bàn nhiệt và Z carriage).
• Hướng đi dây nằm dưới thân máy, không cần kê spacer cho chân máy.
• Bracket phía dưới tái sử dụng ốc của bracket cũ.

Danh sách vật tư (Bill of Materials)

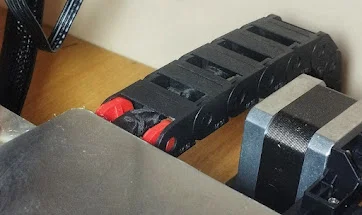

• 1m (3ft) cable chain (mẫu “HTTL 16.20” như hình)
• Phần cần in: 2 bracket dưới, 1 bracket bàn nhiệt, 1 bracket trên cùng

Hướng dẫn lắp đặt

Dụng cụ:  Bộ lục giác (Allen Keys), tua vít Phillips, dao rọc giấy/dao cắt thảm hoặc box cutter/scalpel,

1. Lắp bracket bàn nhiệt: tháo 4 núm chỉnh bàn (bed-levelling wheels), nhấc bàn nhiệt lên và thay bracket cũ.
2. Lắp bracket trên cùng: chỉ cần bấm (clip) vào đúng vị trí.

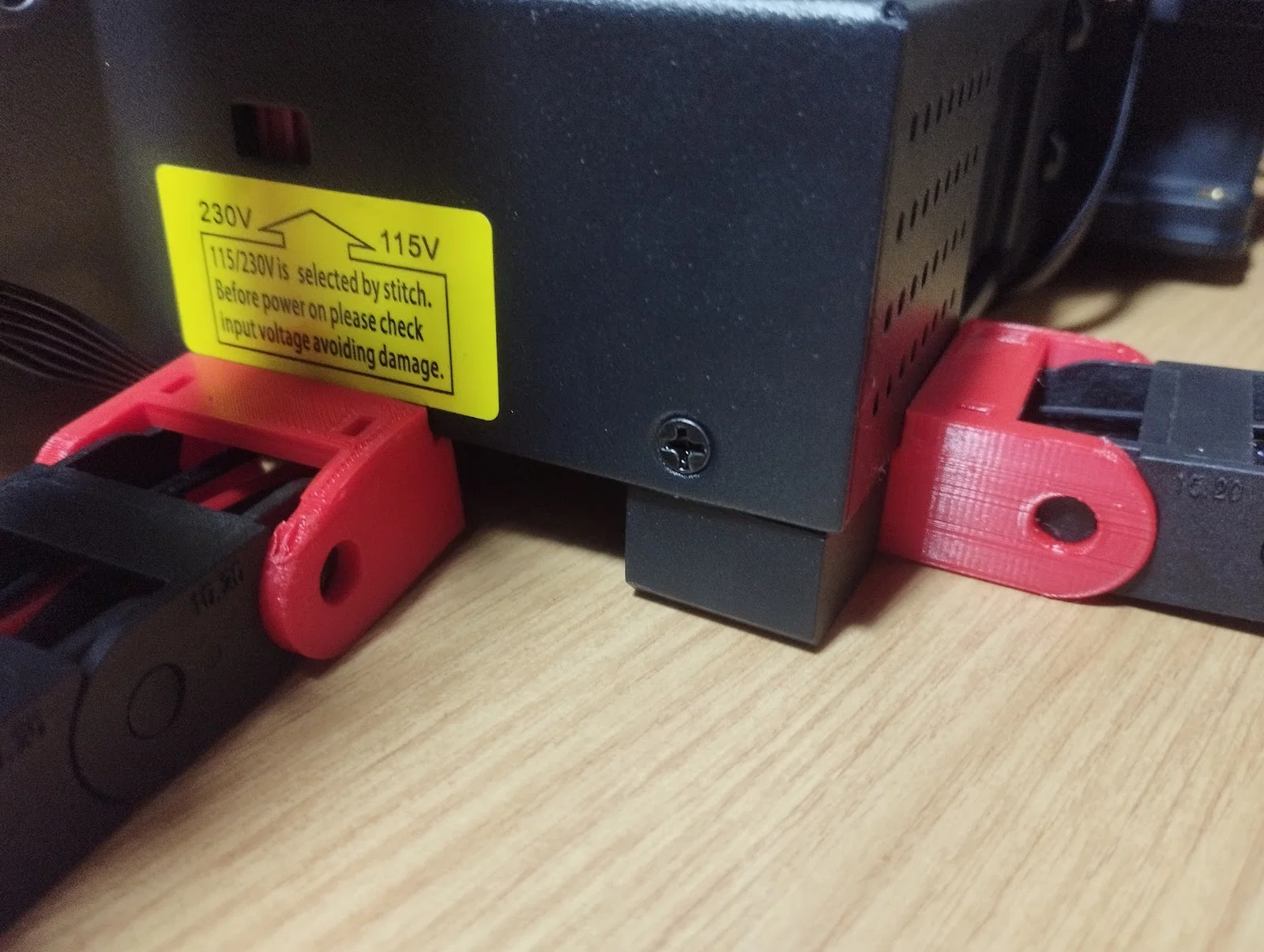

3. Lật máy lại, thay cả hai bracket phía dưới.
4. Mở khoang controller bằng cách tháo ốc. Có 2 con ốc nằm bên dưới các chân cao su.

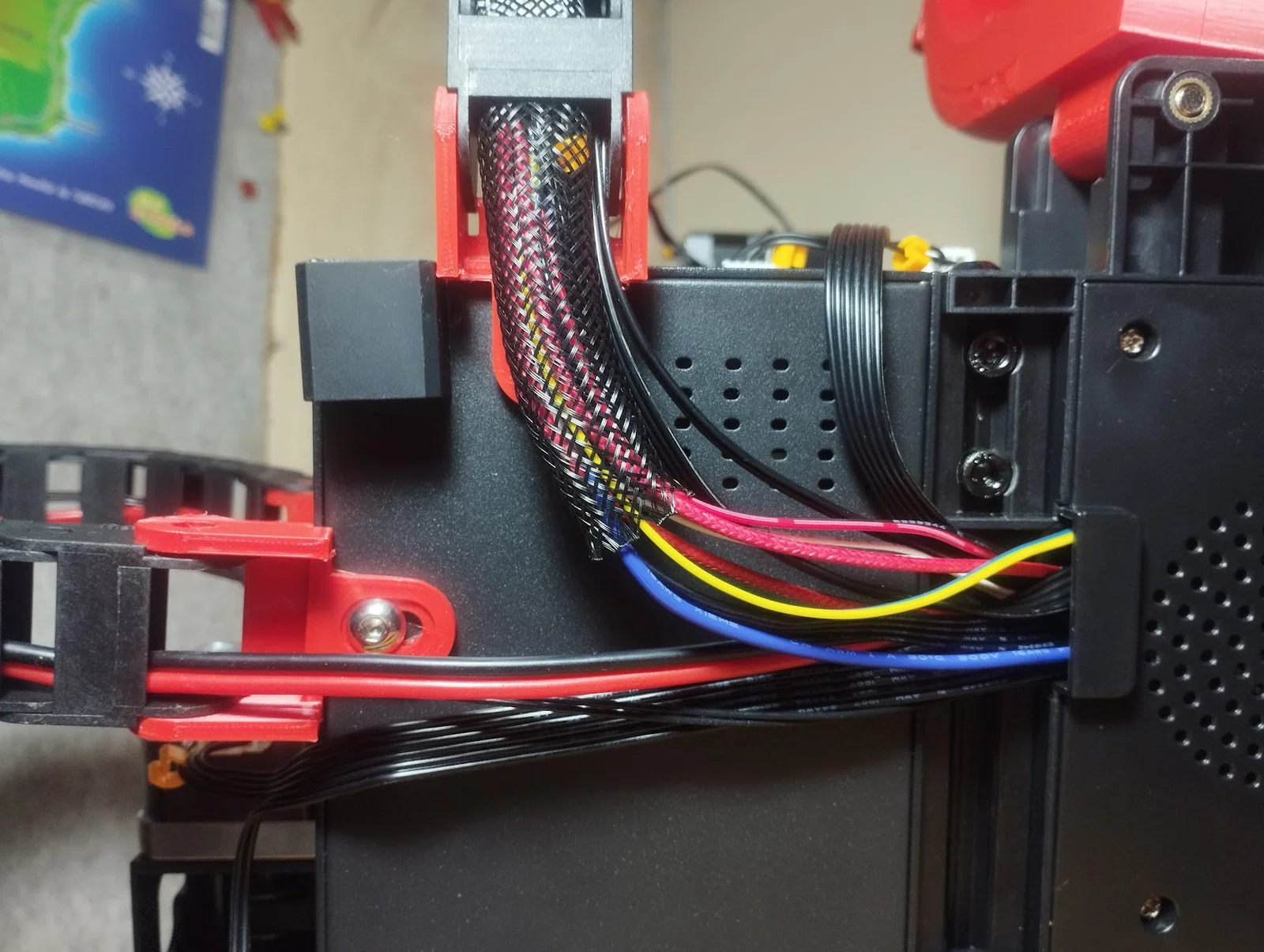

5. Mainboard và các cổng kết nối nhìn chung có ghi nhãn khá rõ, nhưng vẫn nên tự chụp hình lại để làm “phương án dự phòng” trước khi tháo bất kỳ giắc nào. Cẩn thận nếu có giắc bị dán keo: tránh trường hợp kéo làm tuột luôn phần đầu cái (female connector) ra khỏi board. Nếu lỡ bị tuột thì thường chỉ cần ấn lại lên board. Dùng dao gỡ bớt keo để nới lỏng các đầu nối của bàn nhiệt.
6. Luồn dây qua một đoạn cable chain đã chọn — lưu ý bên nào của cable chain là male/female để khớp đúng với bracket.
7. Gắn cable chain của bàn nhiệt vào bracket trên và bracket dưới.
8. Cắm lại các đầu nối vào board rồi test hành trình bằng cách kéo carriage thủ công. Dây và đầu cắm không được bị căng.
9. Với Z-carriage làm tương tự: tháo các đầu nối khỏi control board và luồn bó dây qua đoạn cable chain thứ hai.
10. Gắn cable chain vào cả hai bracket và cắm lại các đầu nối vào board.
11. Test hành trình trục Z.
12. Đóng lại khoang — xong.

Ghi chú

• Bắt buộc phải mở máy và tháo các kết nối dây khỏi terminal để đi lại dây qua cable chain — cân nhắc việc này trước khi bắt đầu.
• Một số dây (ví dụ dây motor trục X) gần như chỉ vừa đủ dài để tới control board. Có thể cần chỉnh lại chiều dài cable chain để đảm bảo với tới, sau đó kiểm tra hành trình carriage để chắc chắn không làm căng dây.

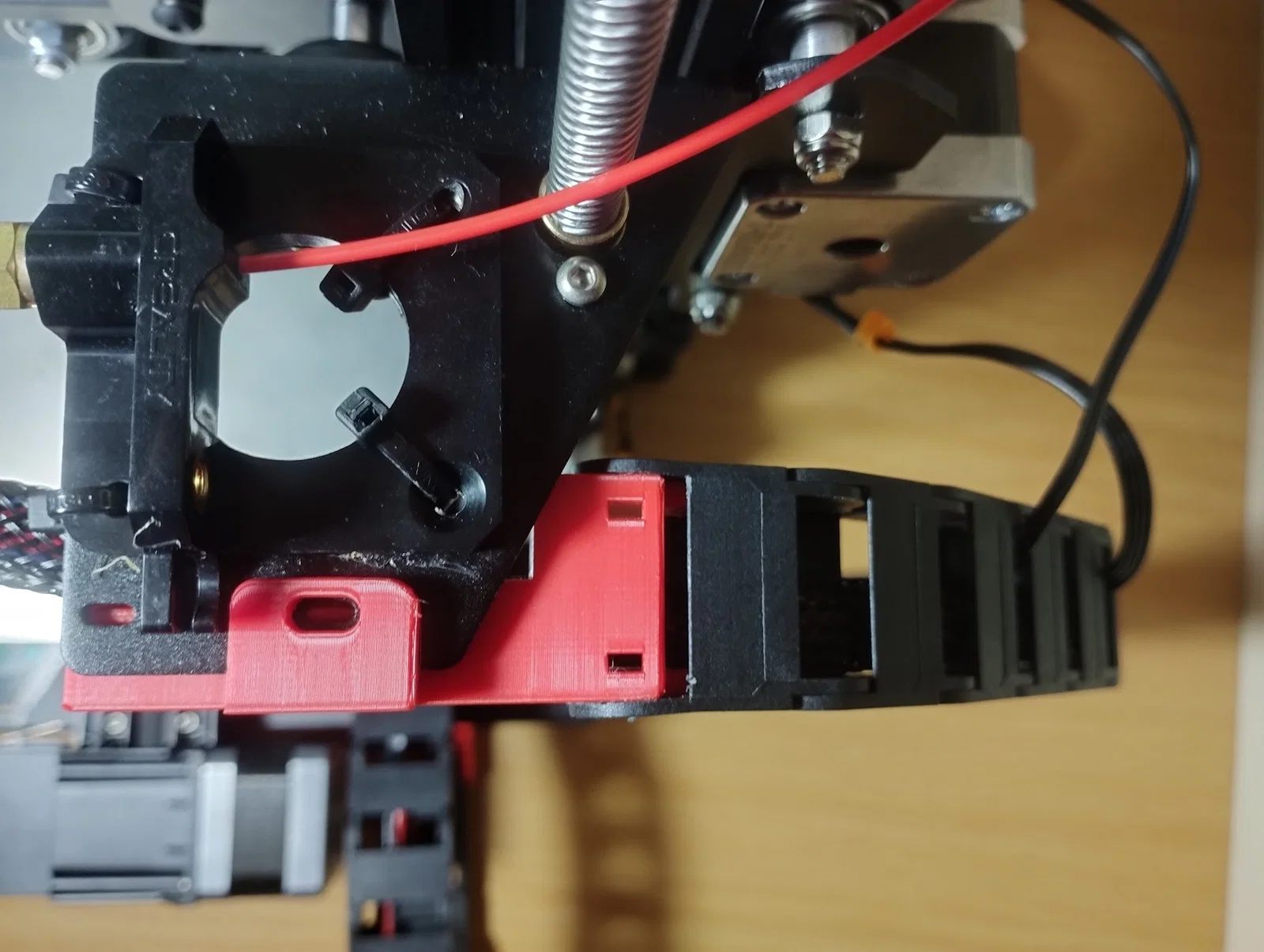

• Máy trong hình dùng direct drive extruder — không ảnh hưởng gì tới bộ này vì bracket trên cùng vẫn chừa khoảng trống cho motor extruder.

Cài đặt in khuyến nghị (Suggested Print Settings)

Infill 15%, Support chỉ chạm build bed, xem hướng đặt chi tiết bên dưới

Kết luận

Nếu thấy hay thì để lại like hoặc comment nha. Có câu hỏi hay góp ý gì cũng hoan nghênh.

Changelog

2024/02/24 - Phát hành
