Pát & mặt dưỡng gắn Pioneer SPH-DA360DAB cho GT86/BRZ/FR-S

Chi tiết

Bản in này gồm 3 phần:

• Một pát (bracket) bên trái để gắn Pioneer SPH-DA360DAB vào Toyota GT86 / Subaru BRZ
• Một pát (bracket) bên phải để gắn Pioneer SPH-DA360DAB vào Toyota GT86 / Subaru BRZ
• Một mặt dưỡng (Fascia) để lấp các khoảng hở bên trái, bên phải, phía dưới và phía trên (bên trái) quanh Pioneer SPH-DA360DAB trong viền (surround) của GT86/BRZ.

Bản này khác với bản gốc ở chỗ có thêm gân/đỡ (supports) tại các điểm bắt vít, đã chỉnh để các lỗ canh đúng với lỗ trên SPH-DA360DAB, và phần Fascia được tách thành một bản in riêng, đồng thời cũng lấp được phần trên/dưới.

Hướng dẫn lắp đặt

1. Bắt pát trái và pát phải vào đầu radio, phần gắn có góc nghiêng là phía dưới, và là phần nằm xa mặt trước của radio nhất. Lưu ý đừng dùng ốc quá dài.

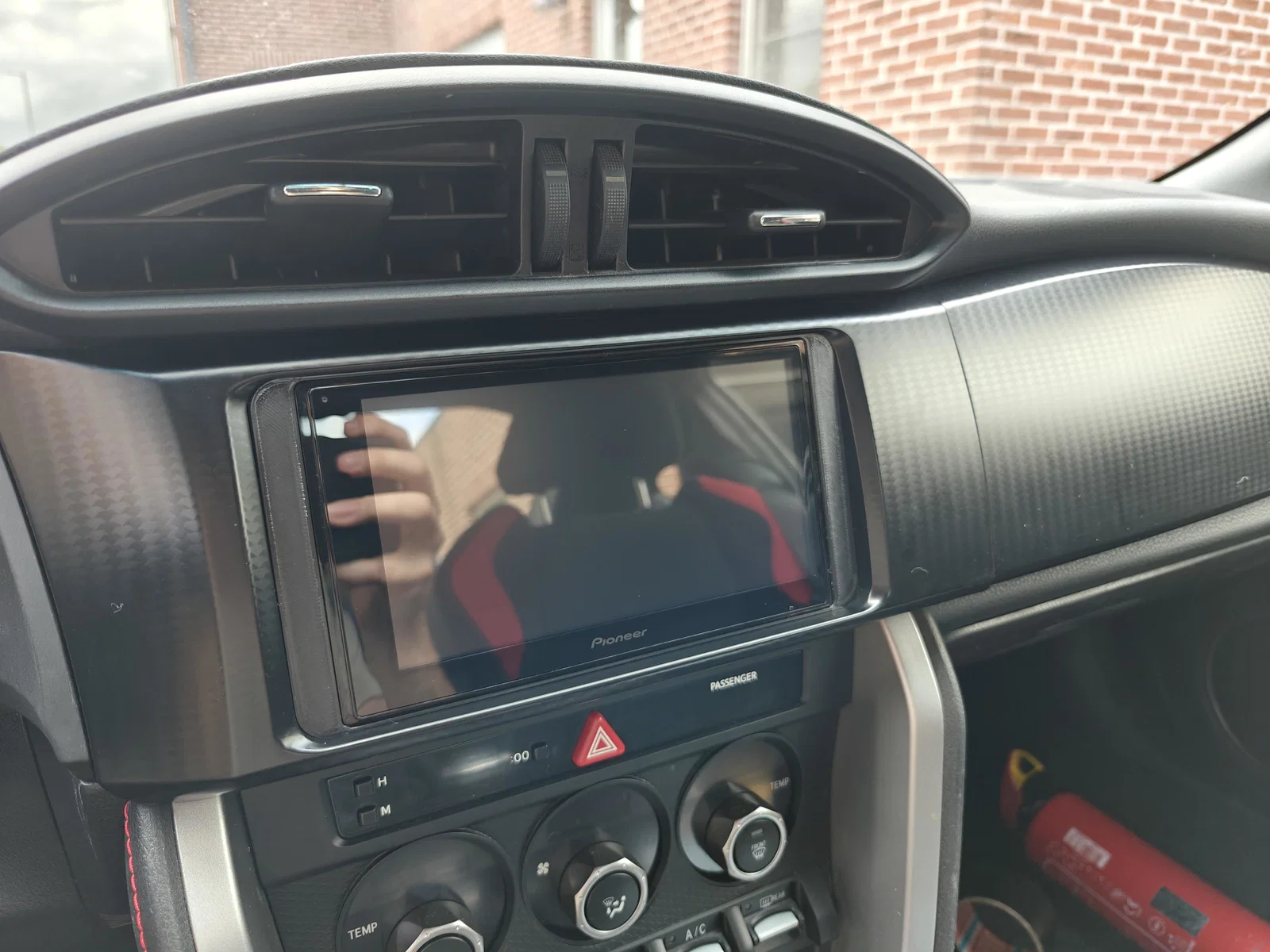

2. Vặn radio kèm pát vào đúng vị trí zin, có thể tái sử dụng bulông zin. Canh radio sao cho khớp hoàn toàn với viền (surround) zin và phần Fascia.
3. Lắp lại viền (surround) zin.

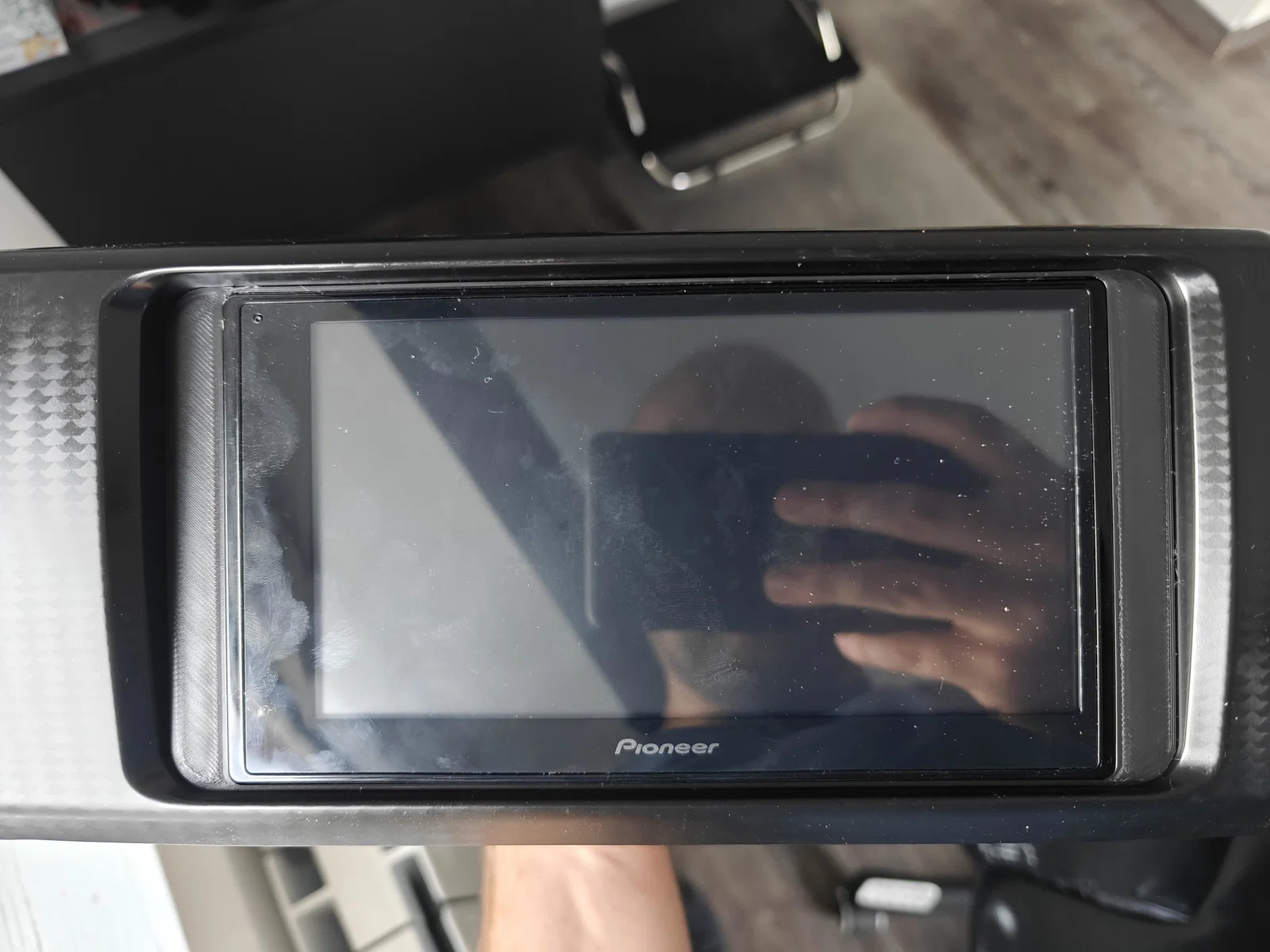

4. Ép lắp (friction fit) phần Fascia để lấp khe hở giữa radio và surround. Fascia sẽ dừng đúng độ sâu nhờ thành pát, và thường đủ độ ma sát để không bị rớt ra.

Hướng dẫn chỉnh sửa để hợp với radio khác

Chỉnh Fascia

Bạn có thể chỉnh Fascia bằng cách tạo một file SVG dựa trên SVG hoặc file Illustrator của mình, rồi thay đổi chiều rộng/chiều dài phần trong và độ cong góc cho khớp radio của bạn. Sau đó đổi SVG sang STL bằng cách mở trong Tinkercad và extrude lên cao 5mm.

Chỉnh pát gắn (mounting brackets)

Bạn có thể tạo một SVG giống mình (svg hoặc file Illustrator) để có đúng chiều cao của radio và nhiều lỗ bắt vít được đo từ mặt trước radio. SVG này có thể load vào Tinkercad để thay các lỗ bắt vít trong thiết kế của mình. Trước tiên bạn có thể muốn xoá lớp “hole layer” cũ.
