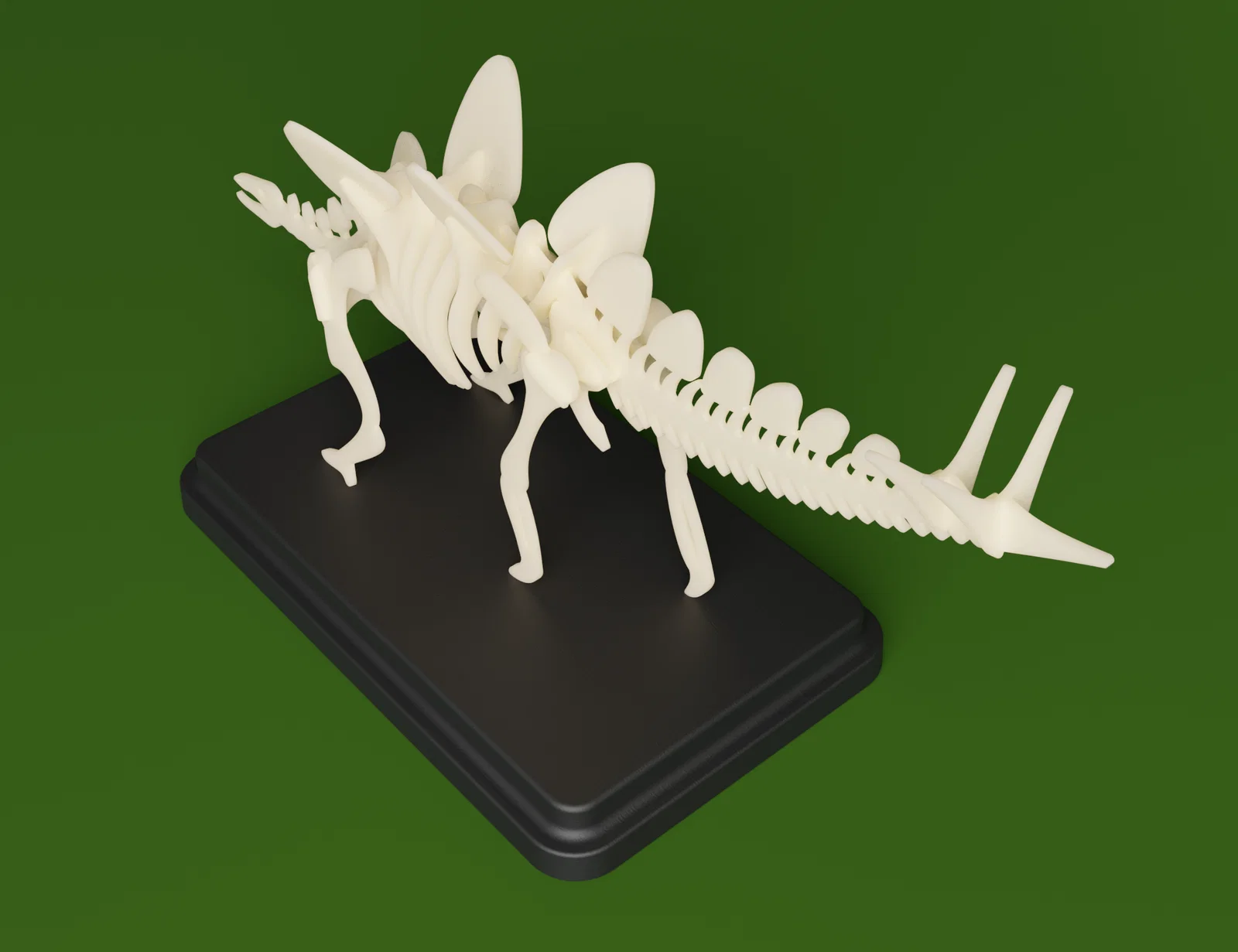

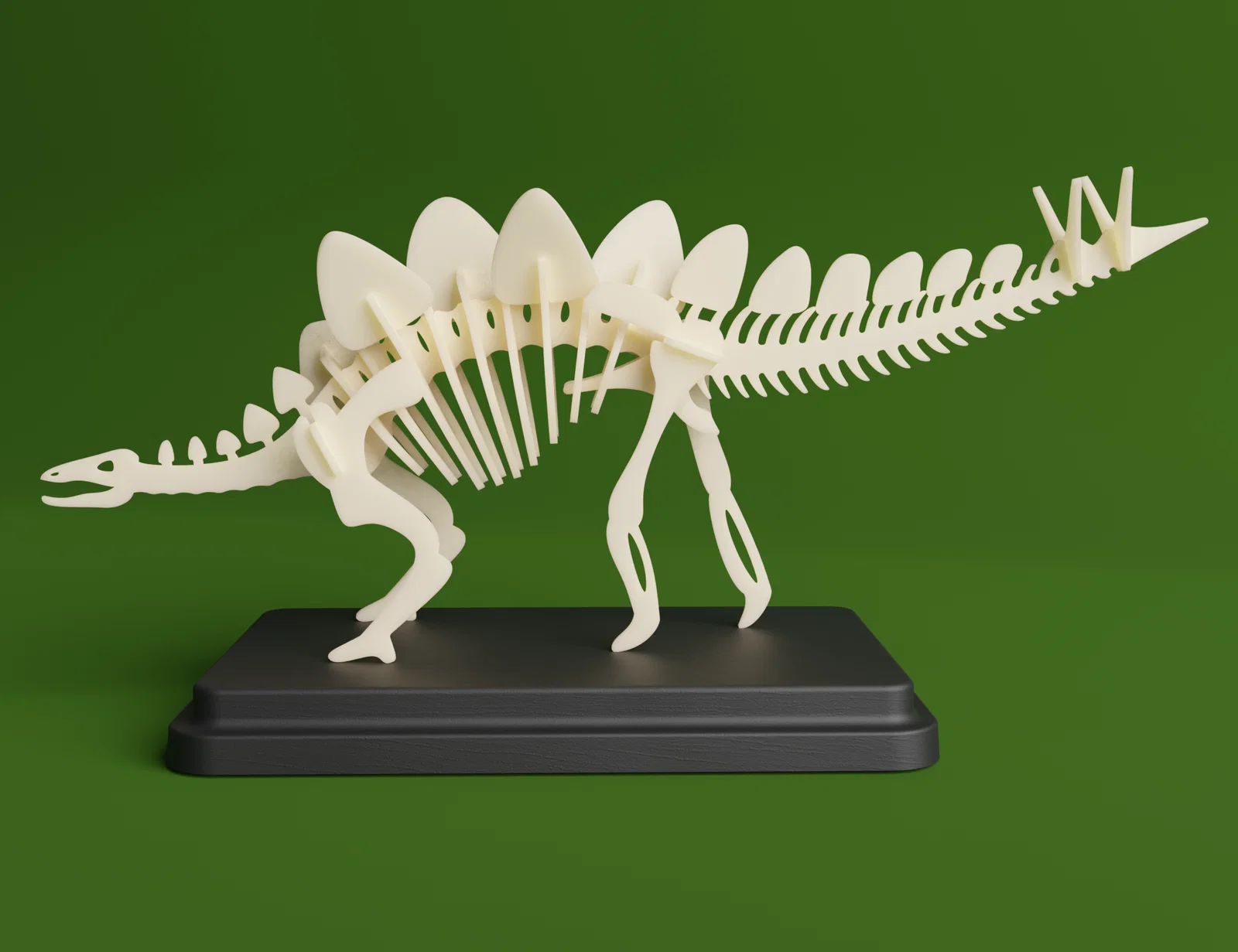

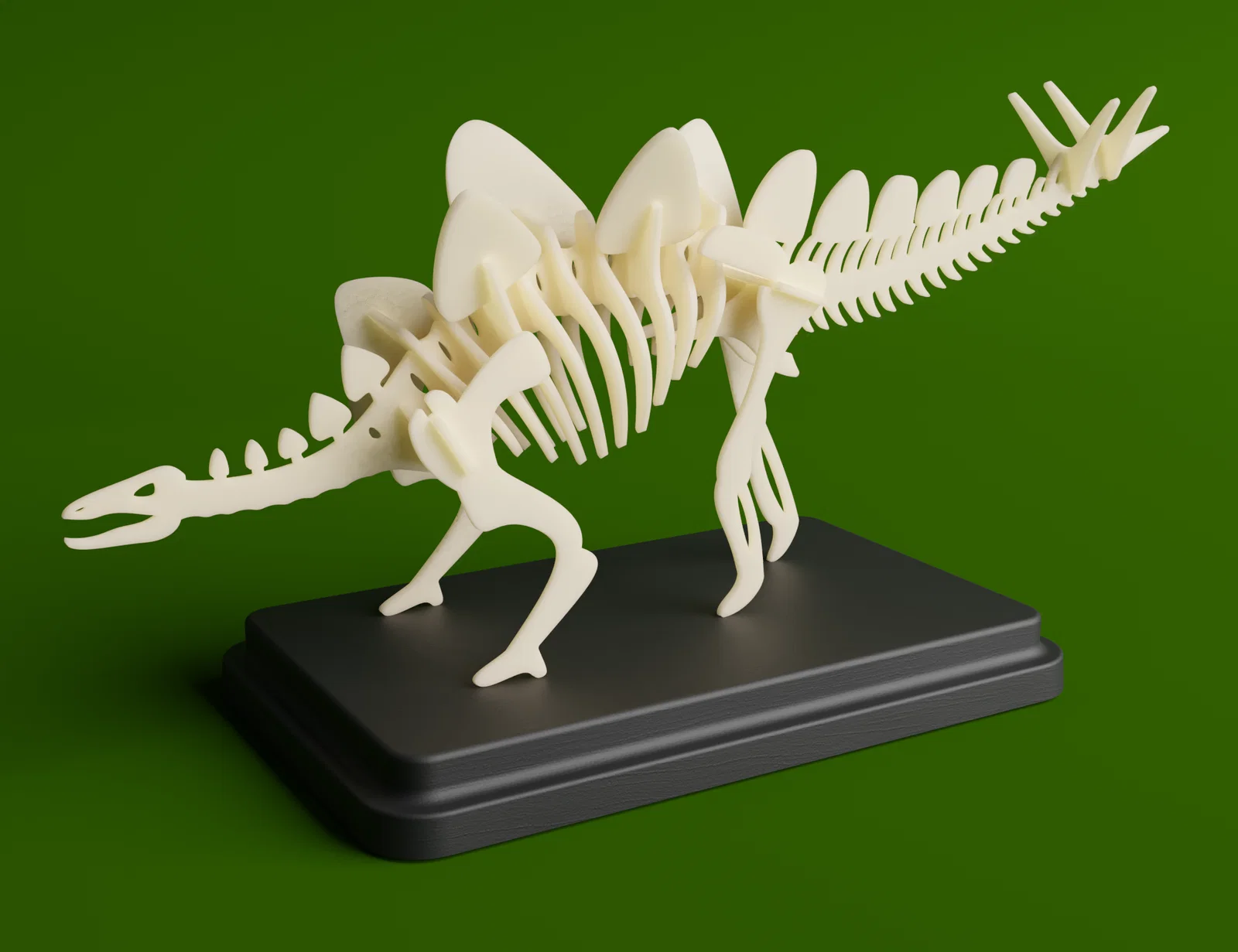

Bộ Kit Card Xương Stegosaurus (Stegosaurus Skeleton Kit Card)

Kích thước sau khi lắp (DxRxC)

167 x 30 x 67 mm (tỷ lệ 100%)

Kích thước trên build plate (DxRxC)

114 x 117 x 1 mm (tỷ lệ 100%)

Thông tin cơ bản

Bộ puzzle Stegosaurus gồm 26 mảnh. Bạn có thể tự thử sức lắp không cần hướng dẫn, hoặc dùng file PDF hướng dẫn lắp ráp đi kèm (tìm trong trang Files, mục other files). Lắp xong là mô hình tự đứng được và không cần support.

Trong lúc lắp, các mảnh nên khít và hơi chặt. Điều này là cần thiết vì theo thời gian các khớp sẽ lỏng ra; nếu ban đầu đã lỏng thì sẽ không giữ chắc với nhau. Đừng ngại dùng lực khi lắp, nhưng cũng nhớ cẩn thận để không làm gãy mảnh. Nếu phải dùng lực quá lớn một cách bất thường, hãy thử bản có tolerances lỏng hơn.

Nếu lỡ làm gãy một mảnh thì cũng không sao, bạn không cần in lại nguyên bộ. Chỉ cần tải bản “loose parts”, mở trong slicer, chọn đúng mảnh bị gãy rồi xoá các mảnh còn lại.

Thông tin file

Mình có kèm nhiều file để hợp nhu cầu từng người. Bạn có thể chọn giữa 2 phiên bản: kit card và loose parts. Bản kit card rất hợp để in làm quà tặng; còn bản loose parts là lựa chọn tốt hơn nếu bạn in để tự chơi, vì không cần bẻ tách mảnh ra khỏi thẻ và cũng không cần post-process gì thêm.

Mỗi máy in khác nhau; có máy in ra chuẩn kích thước tốt hơn máy khác. Vì vậy mình có thêm bản high tolerances cho mỗi biến thể, phòng trường hợp máy bạn thuộc nhóm in kém chuẩn kích thước hơn. Nếu bạn chưa biết nên chọn bản standard hay high tolerances, mình có kèm một file test nhanh để giúp quyết định. File ToleranceTest gồm 2 bộ, mỗi bộ có 2 mảnh, được ghi nhãn ST (Standard Tolerances) và HT (High Tolerances). In xong thì ráp thử và xem bộ nào hợp với setup của bạn nhất. Lưu ý để test chính xác thì đừng trộn lẫn ST với HT: luôn ráp HT với HT và ST với ST.

Nhớ đảm bảo đã bật và hoạt động bù “first layer squish”!

“Elephant's foot” do lớp đầu bị ép quá mức có thể gây khó lắp ráp, vì các mảnh có thể không trượt vào nhau mượt mà, khiến bạn phải dùng lực nhiều và dễ làm hư chi tiết.

Vật liệu

PLA

Chiều cao lớp – quan trọng!

0,2 mm; 0,1 mm; 0,05 mm

Chiều cao (height) của mô hình phải chia hết cho layer height!

Infill

>15%

Support

Không. Mô hình được thiết kế để không cần vật liệu support.

Scaling

Có thể upscale, còn downscale thì không khuyến nghị vì diện tích tiếp xúc nhỏ và một số phần khá mảnh. Khi upscale, để các khớp giữ chắc, bắt buộc chiều cao (height) của mô hình phải chia hết cho layer height, nếu không các mối ghép sẽ bị rơ và không giữ đúng như thiết kế. Độ dày đế (height) ở 100% là 1 mm.

Khi in bản upscale, hãy chọn standard tolerances; bản high tolerances sẽ rơ quá nhiều và các mảnh có thể bị rã ra.

Orientation

Mặc định

Adhesion aid

Mô hình có nhiều chi tiết nhỏ và mỏng nên có thể gặp vấn đề nếu bề mặt in bị bám dính kém. Nếu bạn bị tình trạng chi tiết nhỏ không bám, nên dùng chất hỗ trợ bám dính như keo xịt, keo que (gluestick), hoặc dùng brim.

Trong phần này bạn sẽ thấy danh sách tất cả cập nhật và sửa lỗi đã được áp dụng cho mô hình theo thời gian. Mỗi bản cập nhật sẽ được giải thích kỹ để bạn biết nó xử lý vấn đề gì. Nếu bạn đang gặp trục trặc với mô hình, hãy kiểm tra tại đây xem đã có bản sửa mới được phát hành để giải quyết vấn đề đó chưa.

Nếu bạn gặp lỗi nào đó, vui lòng ghé phần “known issues” nằm ngay bên dưới “Updates and fixes”. Nếu không thấy đúng lỗi bạn gặp trong đó, cứ nhắn mình qua dm.

Update 1 (07/18/23)

Đã cập nhật toàn bộ file mô hình lên v1.1 và sửa nhiều vấn đề được báo cáo.

• Các khe khóa (locking slots) dùng để nối các bộ phận đã được làm lại và siết chặt hơn, để các mảnh giữ chắc hơn, nhằm phản hồi báo cáo về độ chắc của mô hình kém do cơ chế khóa bị lỏng.
• Phiên bản card đã được thay đổi và cải tiến đáng kể: dễ bẻ tách mảnh hơn và vết bẻ sạch hơn, để lại ít bavia/dư vật liệu trên chi tiết hơn. Đổi lại, bản card giờ hơi lớn hơn: kích thước ngang tăng từ 114x117 mm lên 150x135 mm. Các chi tiết không còn được lồng (nested) tối ưu như bản cũ, nhưng bố cục sạch sẽ hơn và các mảnh dễ với tới để bẻ ra hơn nhiều.

Hiện tại chưa có lỗi đã biết/đang xử lý nào. Nếu bạn gặp vấn đề, vui lòng liên hệ mình qua dm.

Các mẫu của mình miễn phí cho mục đích cá nhân, không thương mại. Nếu bạn muốn bán hoặc kiếm tiền từ các mẫu của mình theo bất kỳ cách nào, vui lòng ghé Patreon để xem thêm các tuỳ chọn cấp phép.
