Ngàm gắn EBB42 cho Orbiter 2 (EBB42 Orbiter 2 mount)

Ngàm gắn phía sau cho EBB42, dùng được cả khi có và không có filament sensor

Cài đặt in khuyến nghị

Dùng PETG, ASA hoặc ABS cho ngàm motor; phần ngàm EBB và nắp cover có thể in bằng PLA.

• Infill: 35%+
• Wall lines: 3

Bill of materials

• 4x ốc M3 dài 5–8mm
• 2x ốc M3 dài 10–15mm cho nắp cover (tùy chọn)
• 6x M3 heat inserts
• 2x dây rút (zip tie) để cố định dây CAN

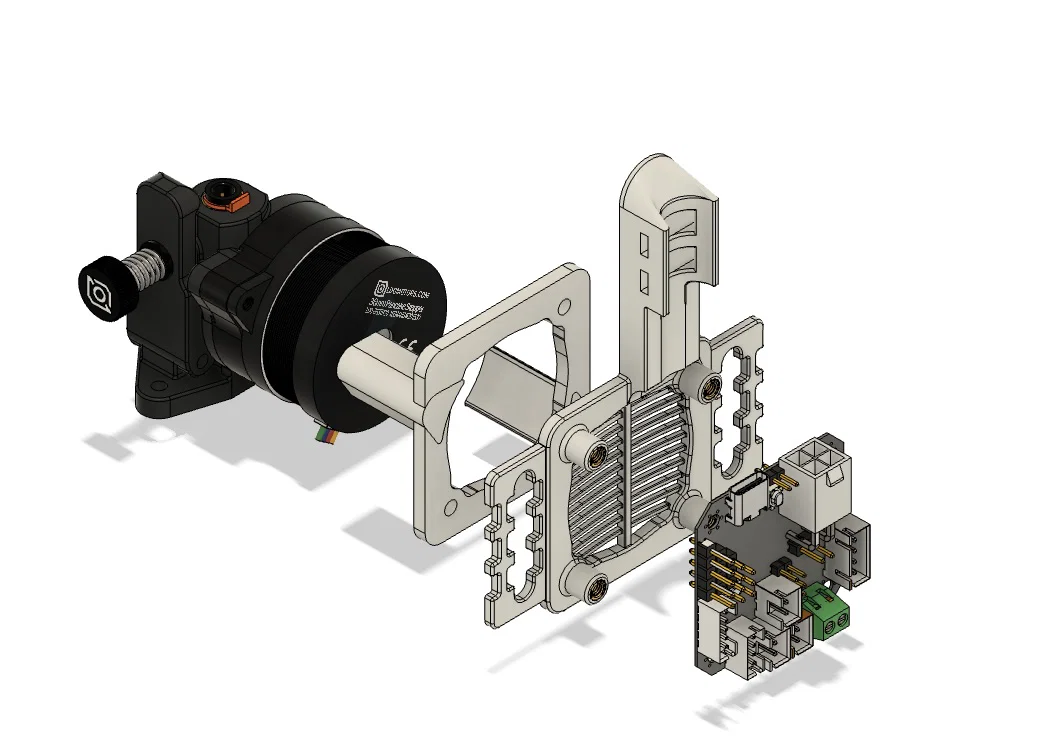

Hướng dẫn lắp ráp

1. Nới ốc Orbiter2 đang bắt vào hộp số (orbital gearbox) vừa đủ để đầu ốc không thò sang mặt bên kia.
2. Đặt ngàm motor vào, rồi vặn lại 2 con ốc zin. Nhớ giữ cụm cho chặt trong lúc vặn để tránh hở khe.
   Mặt dài hướng lên trên.
3. Bắt EBB42 vào tấm giữ (holder plate) bằng 2x ốc M3 5mm, đầu CAN connector hướng lên.
4. Bắt cụm EBB42 vào ngàm motor bằng 2x ốc 5mm.
5. Sau khi đi dây xong, nhét dây vào trong nắp cover và siết lại bằng 2 con ốc dài hơn.

Cài đặt Klipper

Với hướng lắp như này, mapping trục đúng cho ADXL345 tích hợp sẽ là:

## ADXL345
[adxl345]
cs_pin: ebb42:ADXL_CS
spi_software_sclk_pin: ebb42:ADXL_SCLK
spi_software_mosi_pin: ebb42:ADXL_MOSI
spi_software_miso_pin: ebb42:ADXL_MISO
axes_map: -x,z,-y

Cập nhật 2024-08-12

Đã thêm tương thích EVA34M1 (https://jon-harper.github.io/E34M1/)
Để tăng độ cứng vững, ngàm motor (motor-mount-eva3vm1.stl) giờ có thêm một chân phụ để bắt lên top module của EVA34M1: https://jon-harper.github.io/E34M1/modules/top/

Nhớ đảm bảo top module có gắn heat insert ở lỗ này. Tiếc là heat insert phải ép/vào từ phía dưới.
Mình dùng ốc M3 dài 18mm cho chỗ này.
