Creality K1/K1C: Con lăn treo cuộn gắn hông + peg Bowden xoay

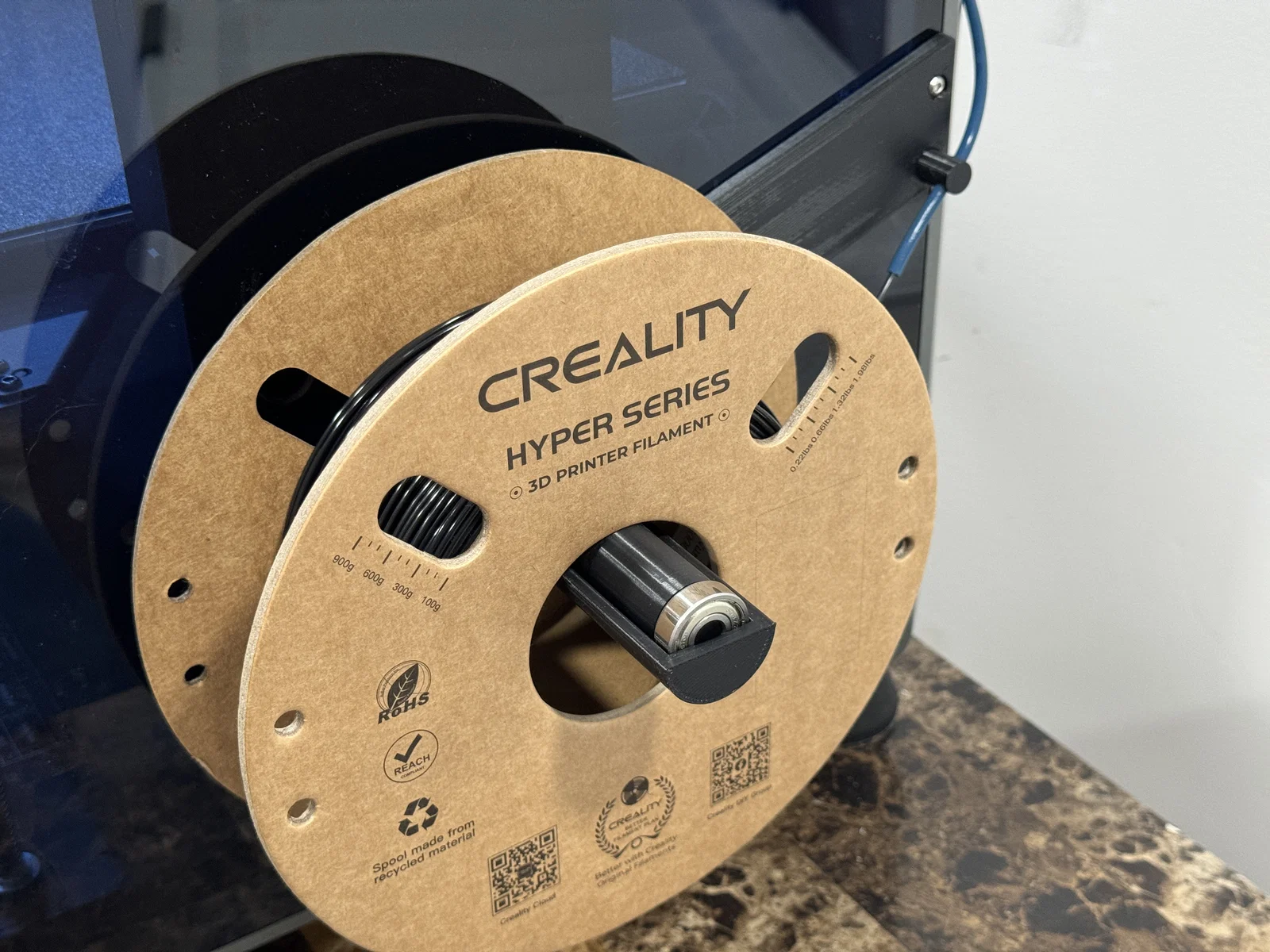

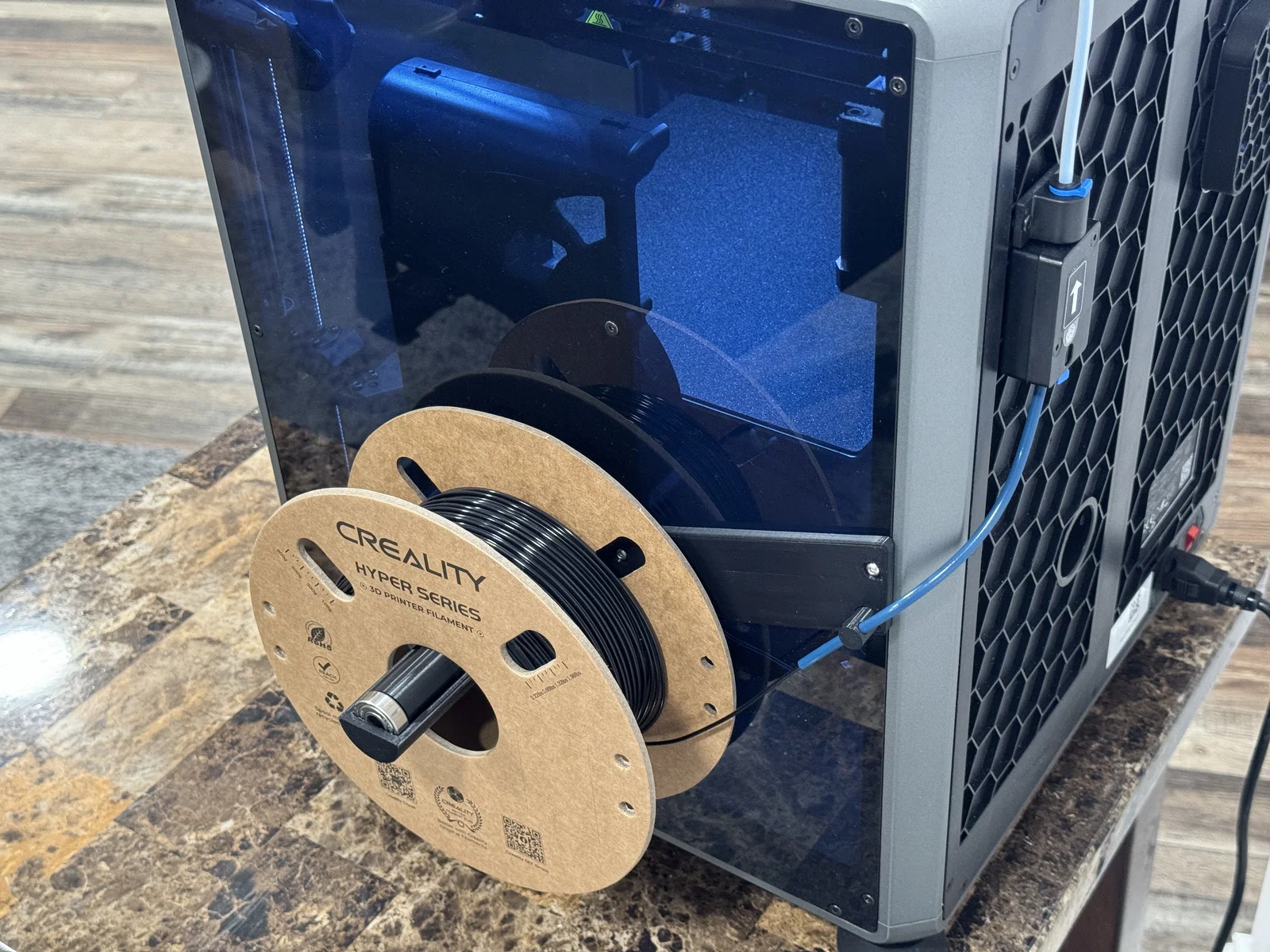

Mình phải làm qua vài phiên bản mới ra đúng ý, nhưng cuối cùng cũng đạt được như mong muốn. Đây là phiên bản Spool Roller gắn hông cho K1 của mình.

LƯU Ý: Chỉ dành cho K1 / K1C bản thường, không dùng cho K1 Max.

Những thứ bạn cần:

• 6.5 inch (165mm) ống Bowden Tube
• Vít M3x12 để thay con vít phía trước
• Vít M3x10 để thay con vít phía sau
• 2x bạc đạn 608ZZ Bearings

Mình lấy cái side mount mà MDFPereira đã thiết kế rồi chỉnh sửa lại để dùng kèm spool roller của mình. Ban đầu mình thấy bản CHEP dùng trên K1 Max. CHEP remix mẫu của MDFPereira để vừa với bản Max và có thêm một cái peg để luồn Bowden tube. Mình có thấy bản CHEP dùng trên K1 Max, ảnh thêm một cái peg để luồn Bowden tube. Mình thích ý tưởng dùng Bowden tube của CHEP, nhưng mình không muốn phải dời run out sensor, nên mình mới nghĩ ra cách này.

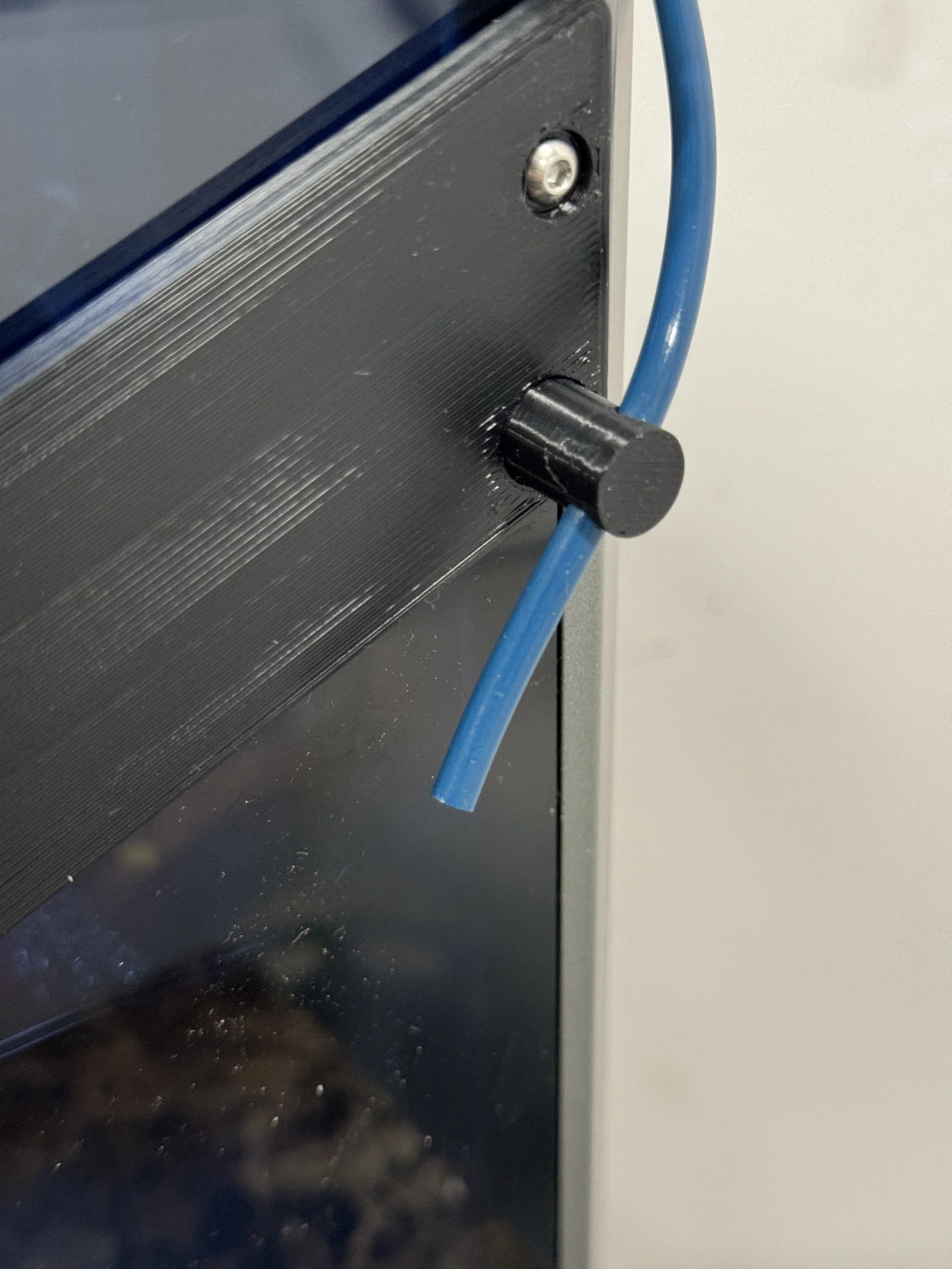

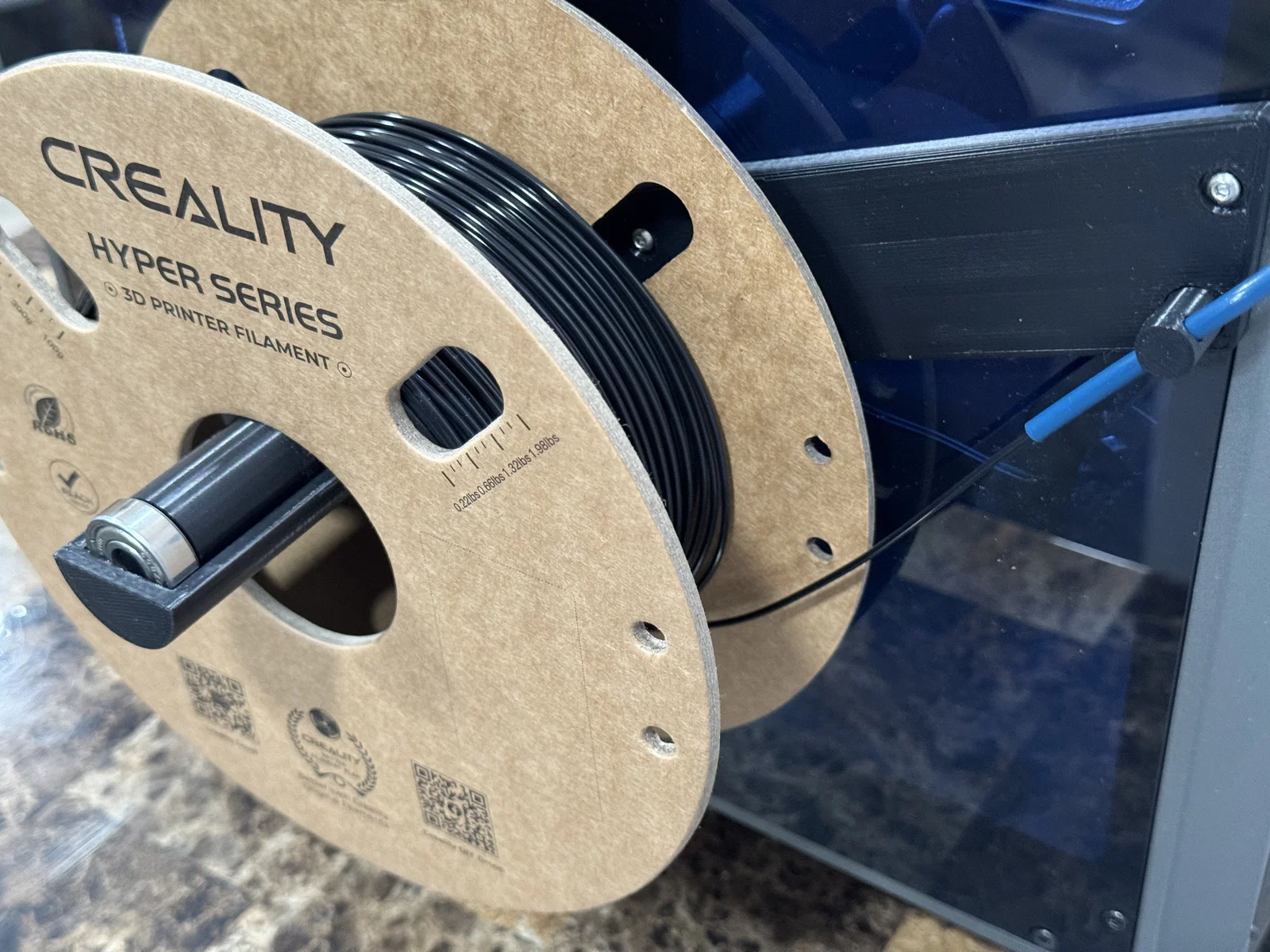

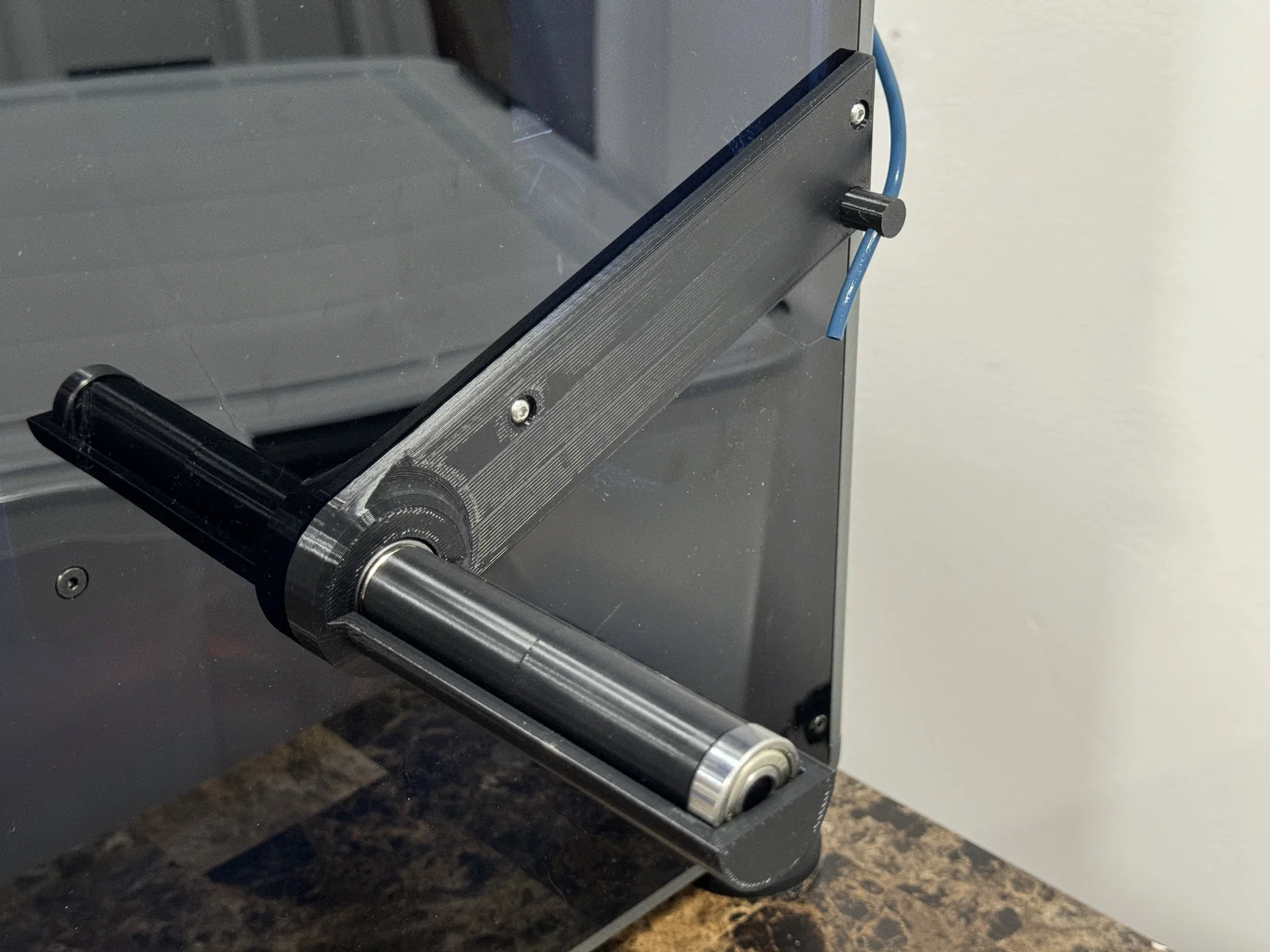

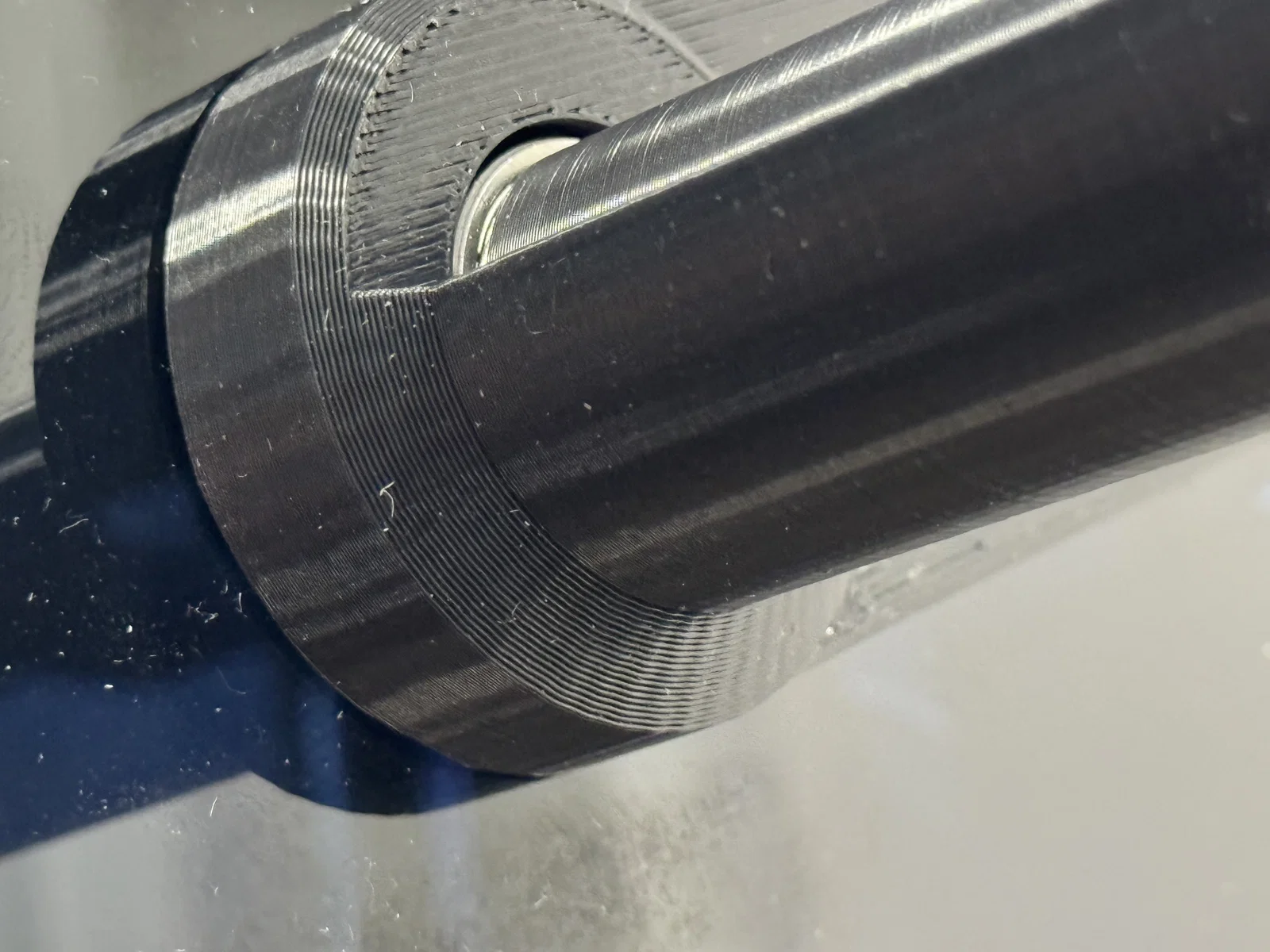

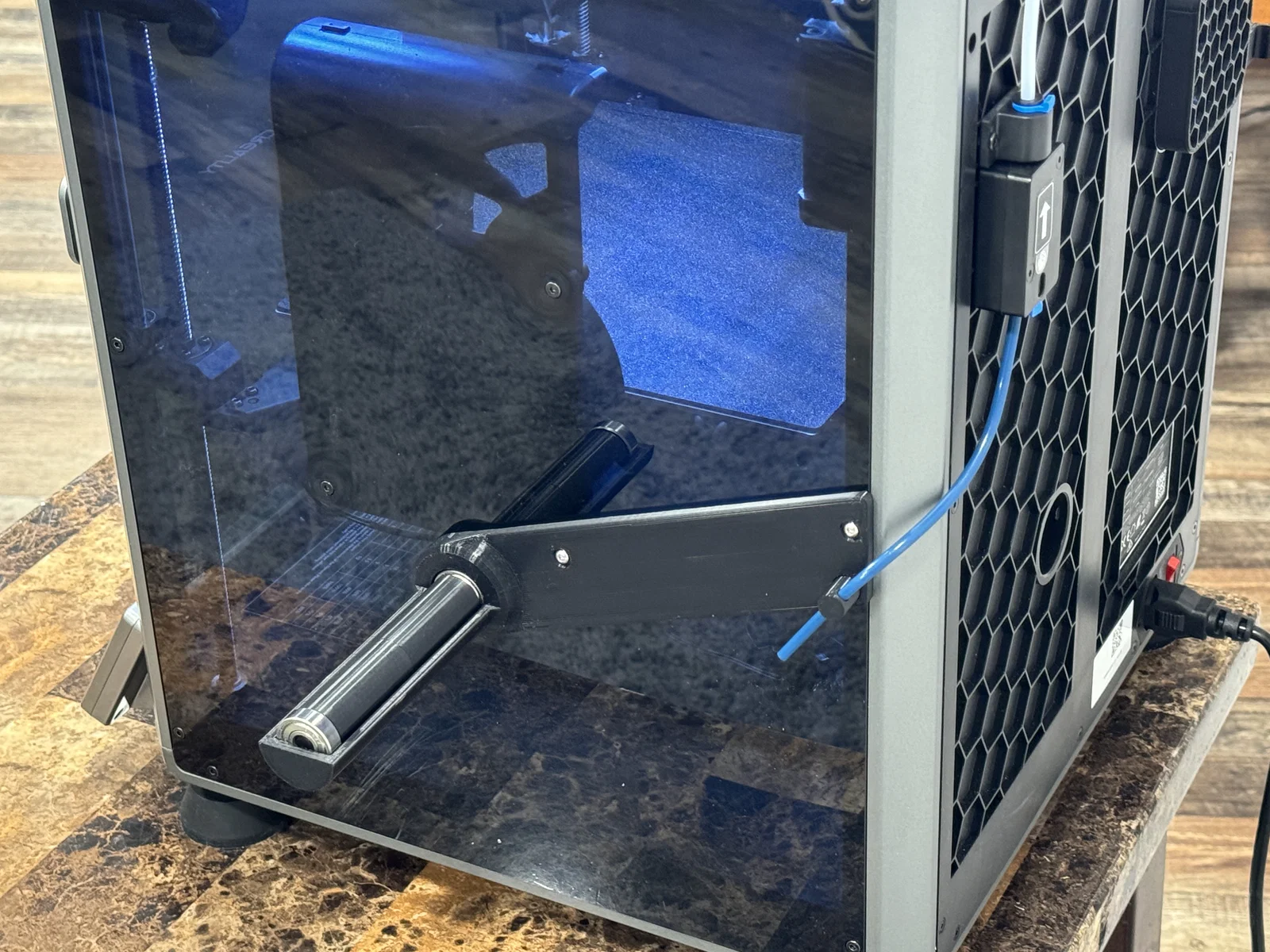

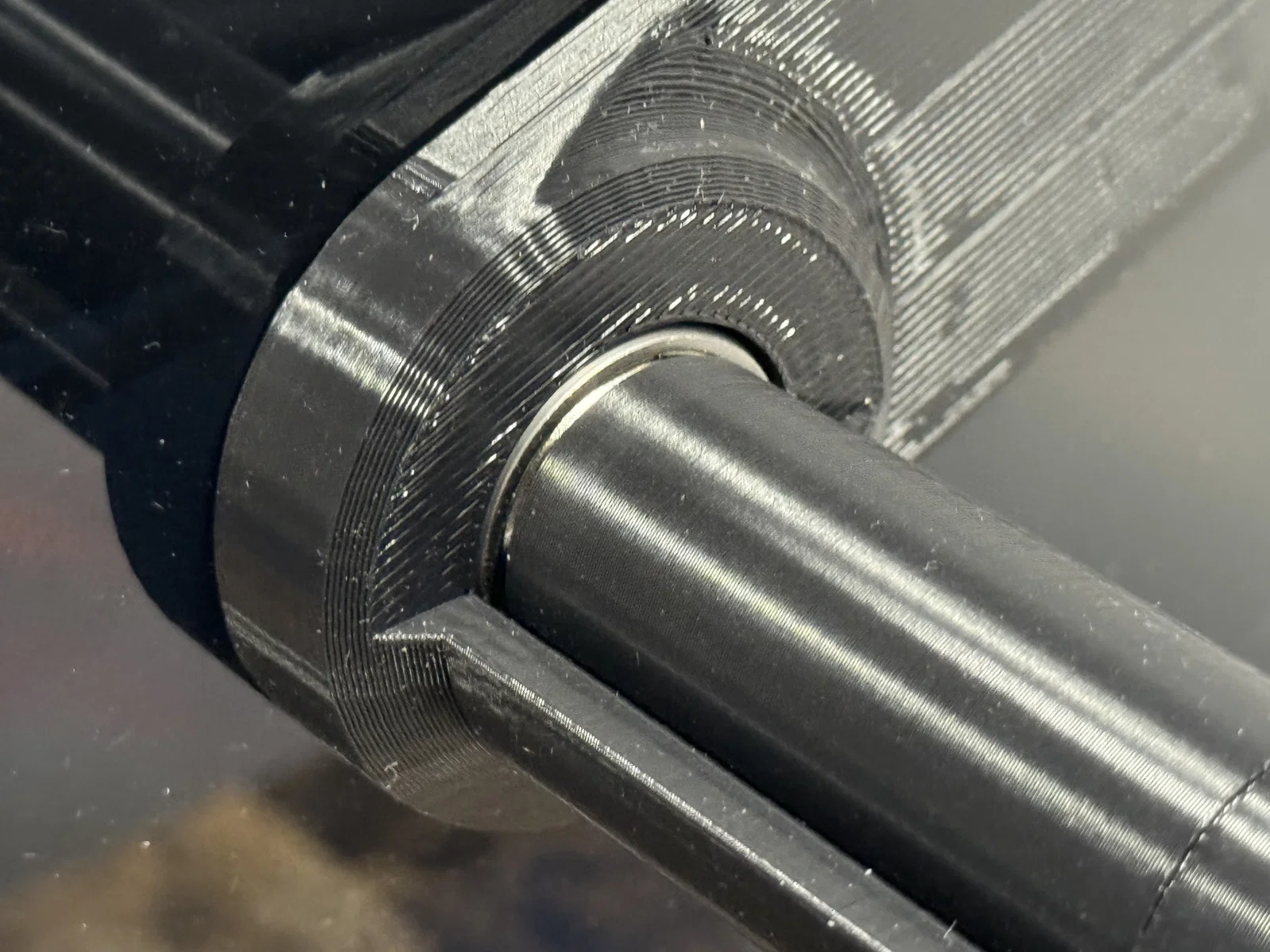

Cái peg trên mount của mình không cố định trong model, nó là Printed in Place và có thể xoay trơn sau khi bạn bẻ/tách cho nó rời ra. Mình thay đoạn Bowden tube ở dưới run out sensor bằng một đoạn dài 6.5 inch (165mm), rồi luồn qua lỗ trên peg (hơi khít). Nếu bạn không luồn qua được thì nhớ kiểm tra coi trong lỗ có rác/mạt nhựa không. Cái peg có thể xoay sẽ giúp Bowden tube uốn theo, tránh bị kẹp/pinch. Mình thấy để khoảng 1in (~25mm) Bowden tube thò ra khỏi peg sẽ cho góc tốt nhất để filament nhả cuộn khi đang in. Bạn có thể chỉnh góc bằng cách tăng/giảm độ dài Bowden tube thò qua peg. Ngoài ra, filament cũng sẽ giữ cuộn nằm trên con lăn, nên bạn không cần lo cuộn bị rớt ra. Mình cũng gia cố thêm phần phía dưới chỗ spool roller tiếp giáp với mount.

PRINT SETTINGS

Mình dùng Creality Print để slice, nên bạn lưu ý đây là các setting chạy ổn với mình và kết quả có thể khác tùy máy/vật liệu (YMMV).

Spool Holder được đặt hướng lên trên. Mình cố tình export để nó nằm chéo trên bed. Mình thấy quạt hông có thể làm cong vênh, nên cách mình làm hiệu quả là đổi vị trí trên bed và dùng thêm Brim. Cần Supports cho phần trên của side mount. Bạn sẽ cần 2 file Roller và 1 Square Key Peg để ráp đủ bộ roller. Supports cho roller là tùy chọn; mình có dùng để đảm bảo phần mặt trên phía trong in ra ổn. Nếu bạn tự tin setting bridge của mình thì có thể bỏ supports cho roller. Square Key Peg in nằm phẳng.

Creality Print w/ Advanced Settings

• Default K1 Profile
• Quality: Normal 0.2 mm
• Filament: Creality - Black - Hyper PLA

Modified Settings

Shell

• Walls: 5
• Top/Bottom Pattern: Lines
• Bottom Pattern Initial Layer: Lines
• Top Surface Skin Pattern: Lines

Infill

• Infill Density: 100%
• Infill Pattern: Lines

Support

• Generate Supports: ✔
• Support Structure: Normal
• Support Pattern: Zig Zag

Material

• Printing Temp: 240º
• Initial Printing Temp: 240º
• Final Printing Temp: 240º
• Build Plate Temp: 60ºC (mình dùng Textured PEI Plate)
• Build Plate Initial Temp: 60ºC

Build Plate Adhesion

• Build Plate Adhesion Type: Brim
