Rook 2020 MK2 180 mod (KP3S bed, 3 Z-motors)

BETA, đang trong quá trình test.

Mình có thêm một tùy chọn bedframe với 2x nhôm định hình 2020 dài 200mm.

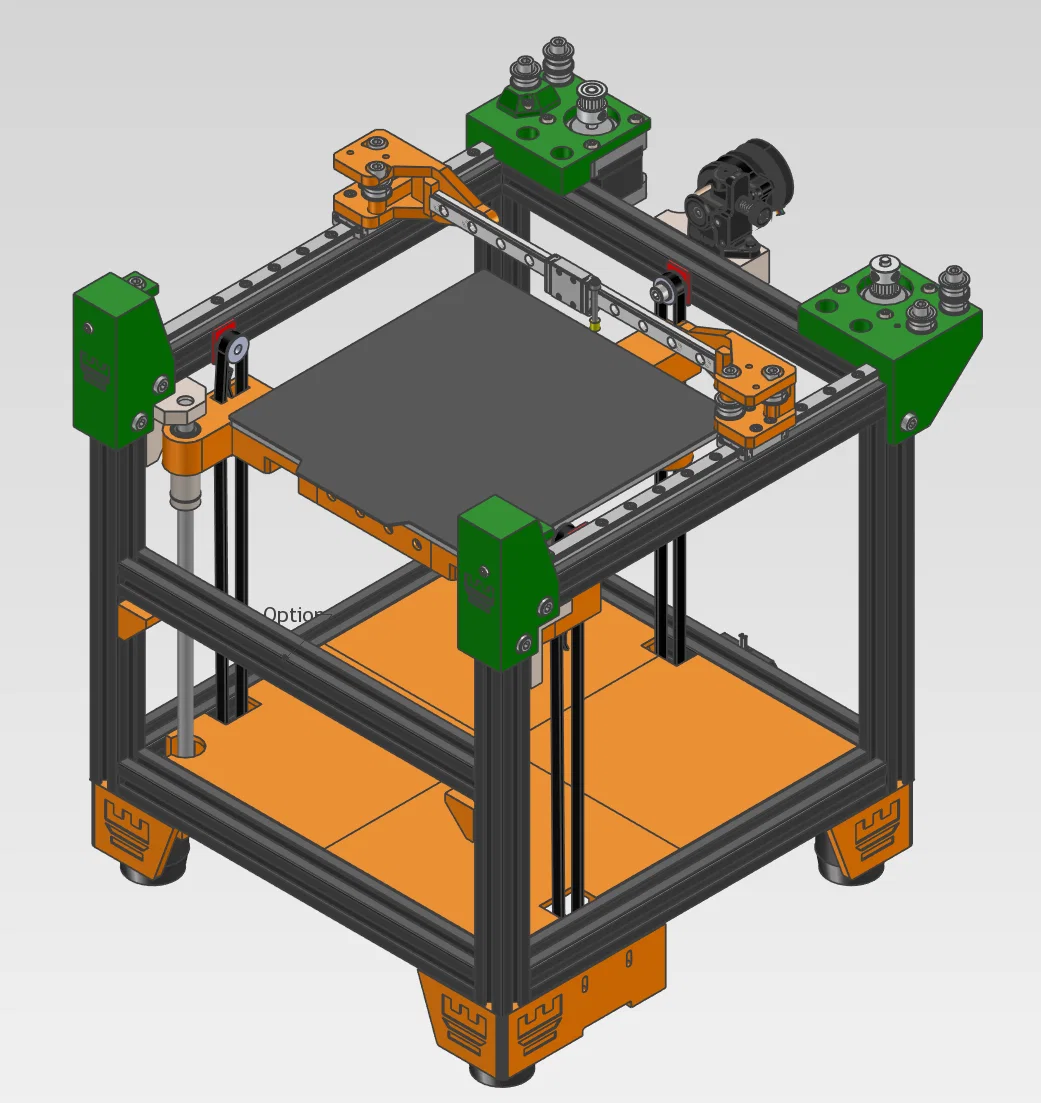

Đây là phiên bản chỉnh sửa của Rook 2020 MK2, dùng bed KP3S và 3 motor trục Z, kèm theo frame lớn hơn một chút.

Frame dùng toàn bộ nhôm định hình 250mm; Y-rails là 2x250, X rail là 1x200, cả hai đều là MGN9C.

Tất cả STL đã chỉnh sửa đều có sẵn, đã xoay đúng hướng và sẵn sàng để in, không cần supports.
Nếu bạn thấy thiếu gì hoặc cần chỉnh lại chỗ nào thì báo giúp mình nha.

Front idlers, idler blocks, motor-mounts và bearing spacer của left motor-mount cần tải từ trang Rook 2020 MK2.
Tuy nhiên, mình rất khuyến nghị dùng

Frame dùng Blind joints, mình có làm video và một công cụ để làm phần này, bạn có thể xem TẠI ĐÂY.

Hỗ trợ tất cả toolhead của Rook.
Cần probe để cân bàn (leveling), tối thiểu mainboard 6 stepper (hoặc dùng nhiều board).

Ghi chú từ bản beta, đây là những thứ cần đổi trong tương lai

Rear Z-rod không cần thiết, gây kẹt (binding), có vẻ chạy tốt hơn khi bỏ nó.

fixed

Front Z rods cần hạ thấp xuống để chừa thêm không gian cho toolhead.

fixed, đã thêm rod mounts có thể chỉnh độ cao

Thanks Kurofox vì thử thách này :D
