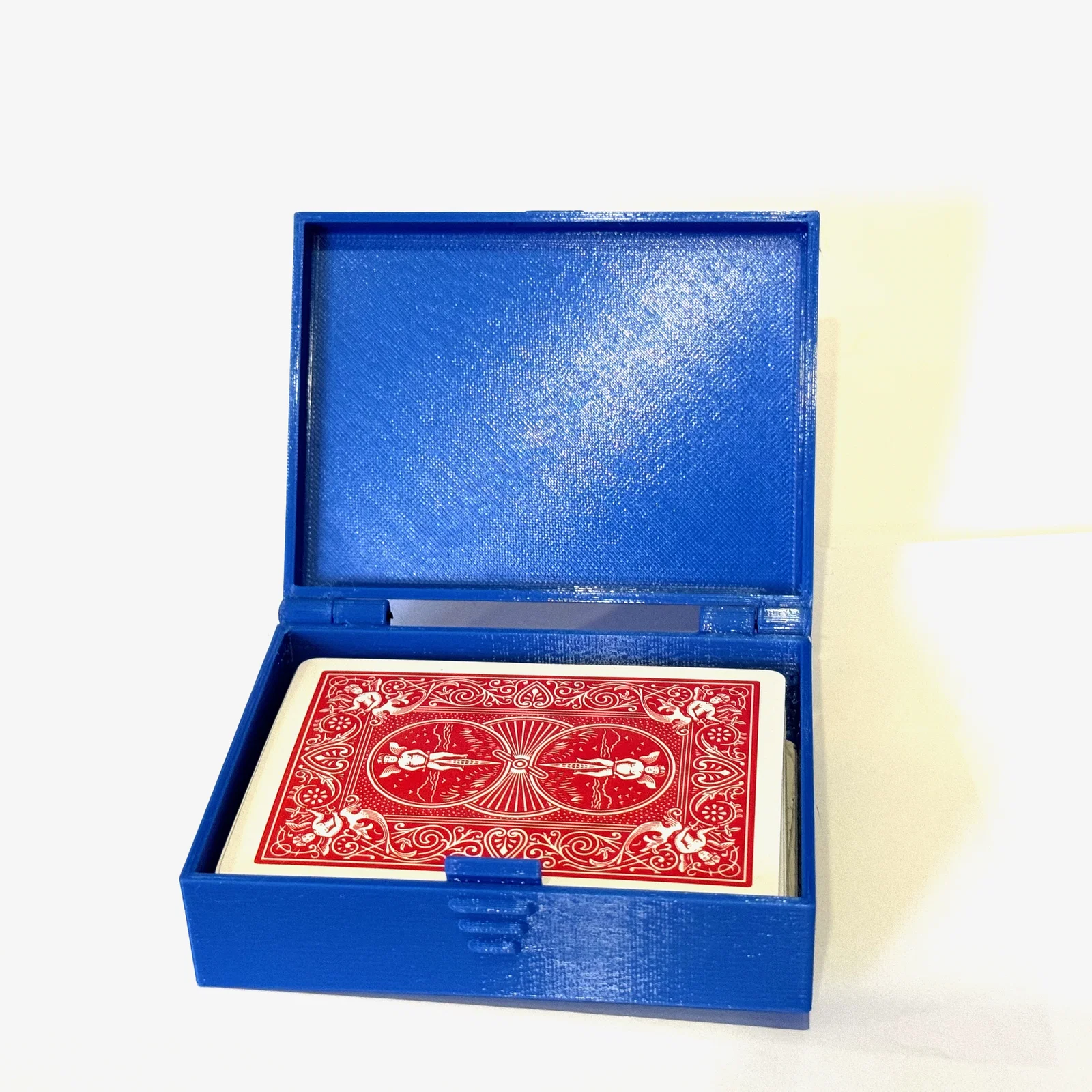

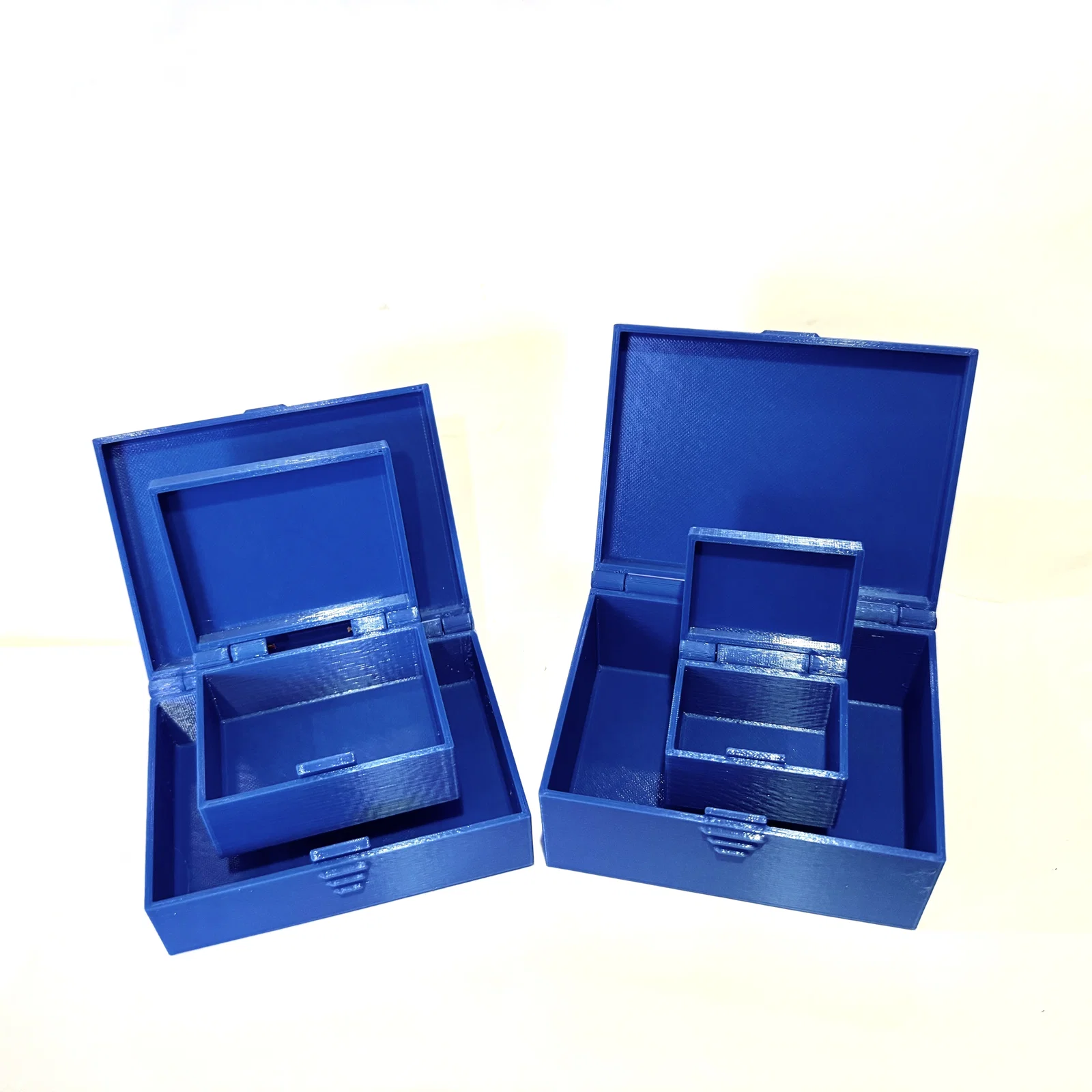

Thiết kế parametric đa nền tảng (Fusion 360 & OnShape) đầu tiên của mình – một cái hộp có nắp bản lề và khóa gài (snap closure)
Phần khóa dùng một “lưỡi” nhỏ ở đế hộp ăn khớp với một rãnh tương ứng trên nắp; khi đóng sẽ nghe tiếng “tách” khá đã tai, mà vẫn không quá khó mở nhờ các gân bám (grip ridges) được làm sẵn. Mặt cắt ngang:

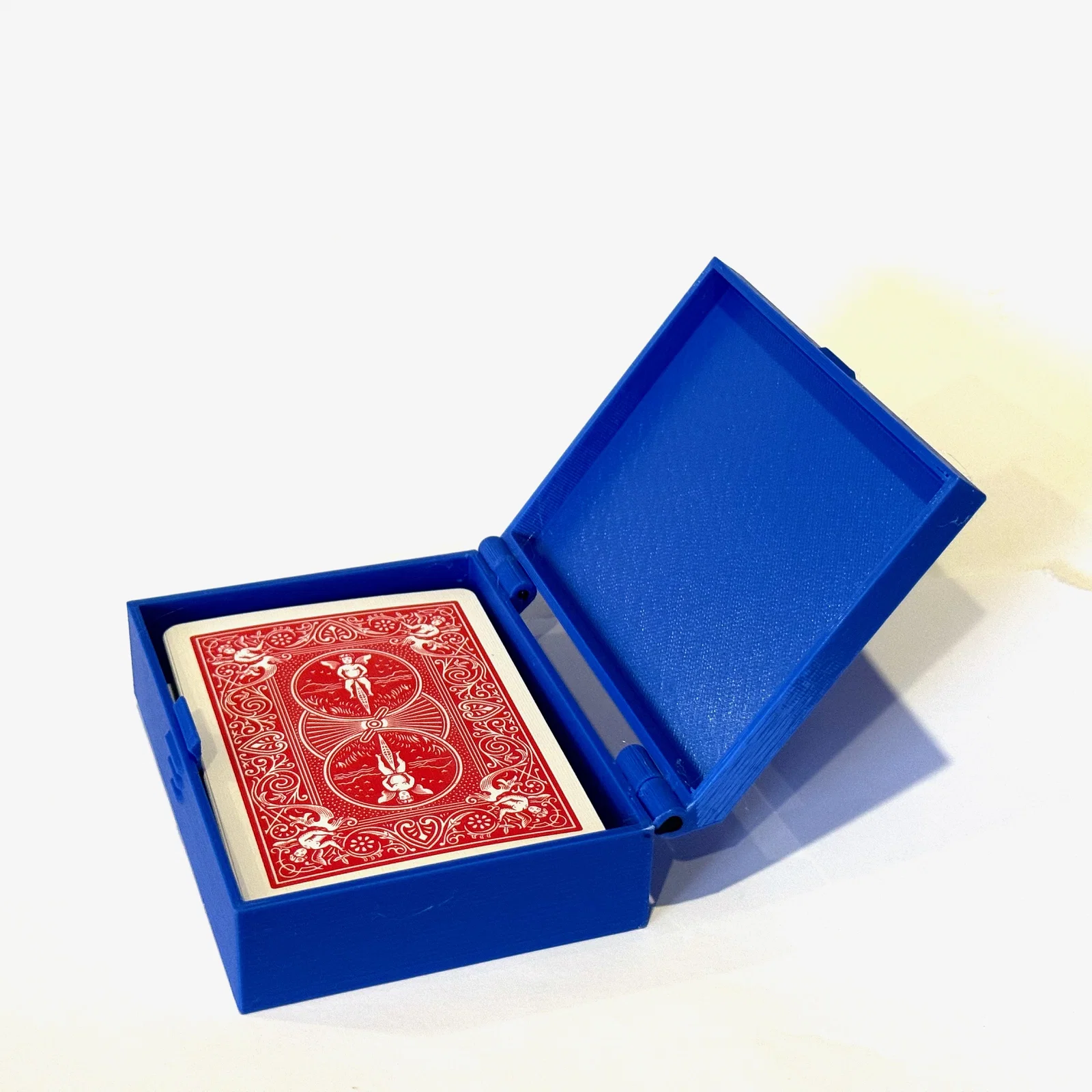

Chốt bản lề là các đoạn filament thô ngắn: đẩy một đoạn filament dài khoảng 20mm vào lỗ rồi hơ nóng cho bẹt đầu để giữ lại. Chuyển động bản lề nên có một chút lực cản, vừa đủ để giữ nắp mở.


⎯ ⎯ ⎯
Tạo hộp theo kích thước riêng trong Fusion 360
Fusion 360 Design: Tham số kiểu WYSIWYG cho kích thước hộp—chỉ cần mở ở chế độ design rồi double click vào các kích thước để chỉnh. Còn nhiều tham số khác có thể chỉnh trong hộp thoại PARAMETERS (Shift-P) - Link file CAD: https://a360.co/4dlBqmP


Sau khi chỉnh tham số, bạn có thể export 3mf hoặc stl bằng mục Save as Mesh trong menu popup ở item trên cùng của browser:

⎯ ⎯ ⎯
Tạo hộp theo kích thước riêng trong OnShape
OnShape Design: Dùng Variable Table (bấm icon dưới cùng
ở mép phải để mở)

Sau khi chỉnh tham số để ra hộp theo ý, export 3mf, stl hoặc step bằng cách nhấp chuột phải vào tab Box Design ở dưới cùng cửa sổ.

Trong hộp thoại export, chọn định dạng (3mf, stl và step đều chạy được trong slicer), chọn download rồi bấm export:

Link file CAD: onshape-design
