Chair lift cho marble run (ghế cáp treo cho đường bi)

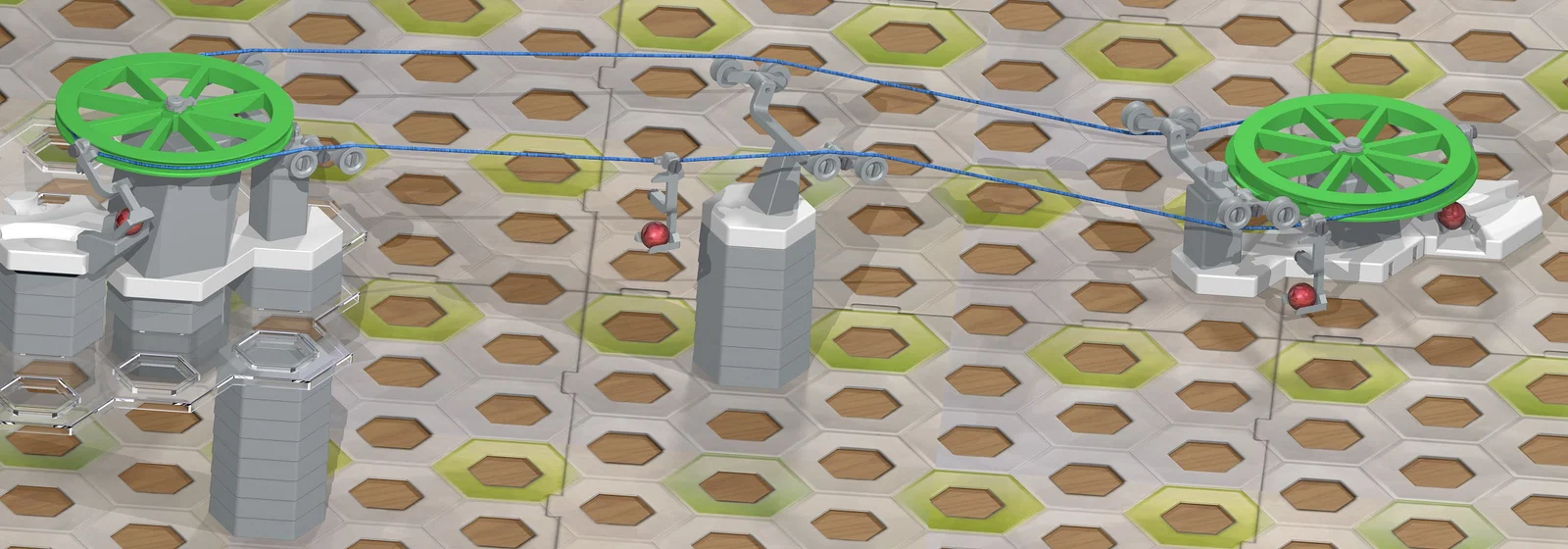

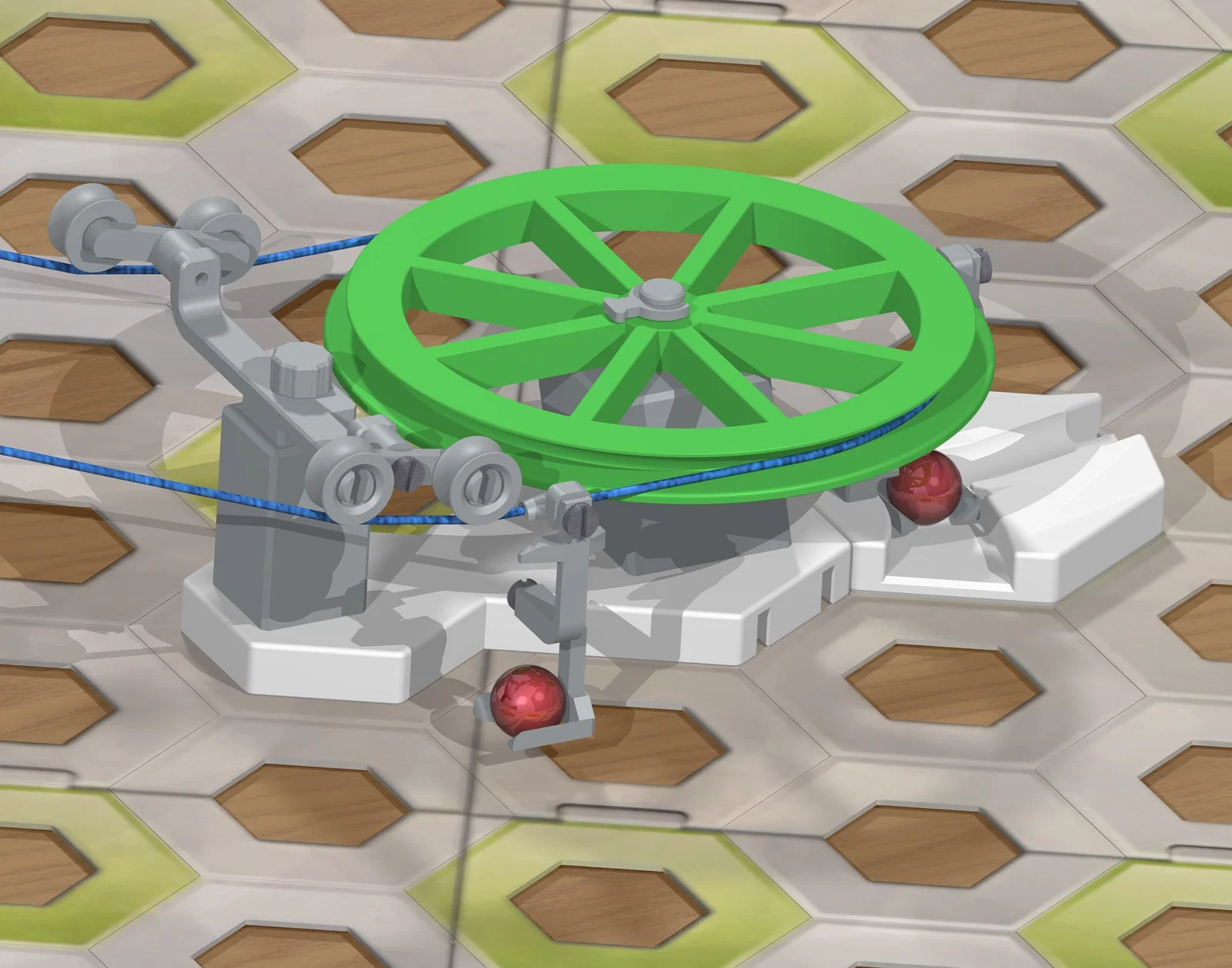

Đây là một chair lift cho marble run.

Mẫu này không dễ in hay lắp ráp, sẽ cần chỉnh sửa và làm lại một chút, kiểu như chà nhám cái shaft hoặc cái lỗ của mấy bánh xe lớn, hoặc taro ren (thread cutting) v.v.

Dung sai (tolerances) mình canh theo máy in của mình, nên bạn phải test coi có hợp với máy in của bạn không.

Nếu mấy cái chair để trống (không có viên bi), nó sẽ bị đong đưa lệch vài độ về phía “bên trong”.

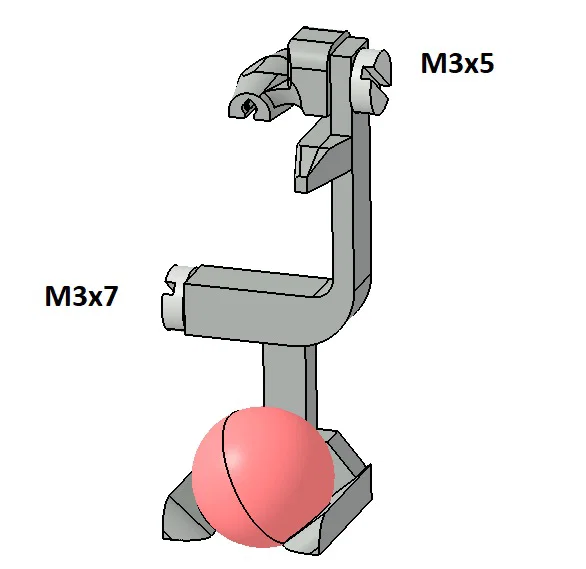

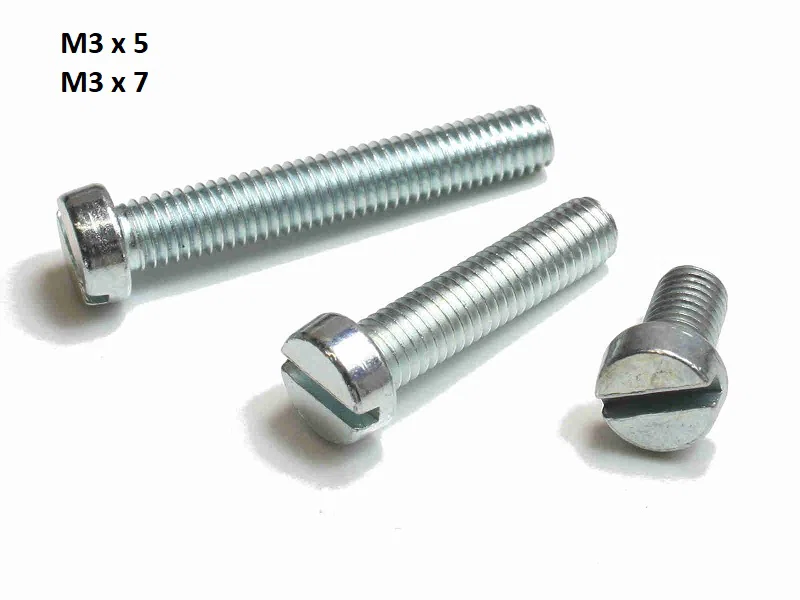

(Có gắn một con screw M3x7mm làm đối trọng nhưng vẫn chưa đủ)

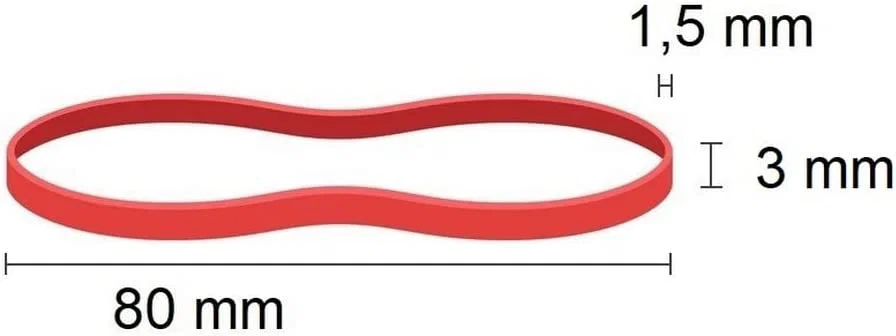

Trên bánh xe của trạm phía trên có gắn rubber để rope không bị trượt.

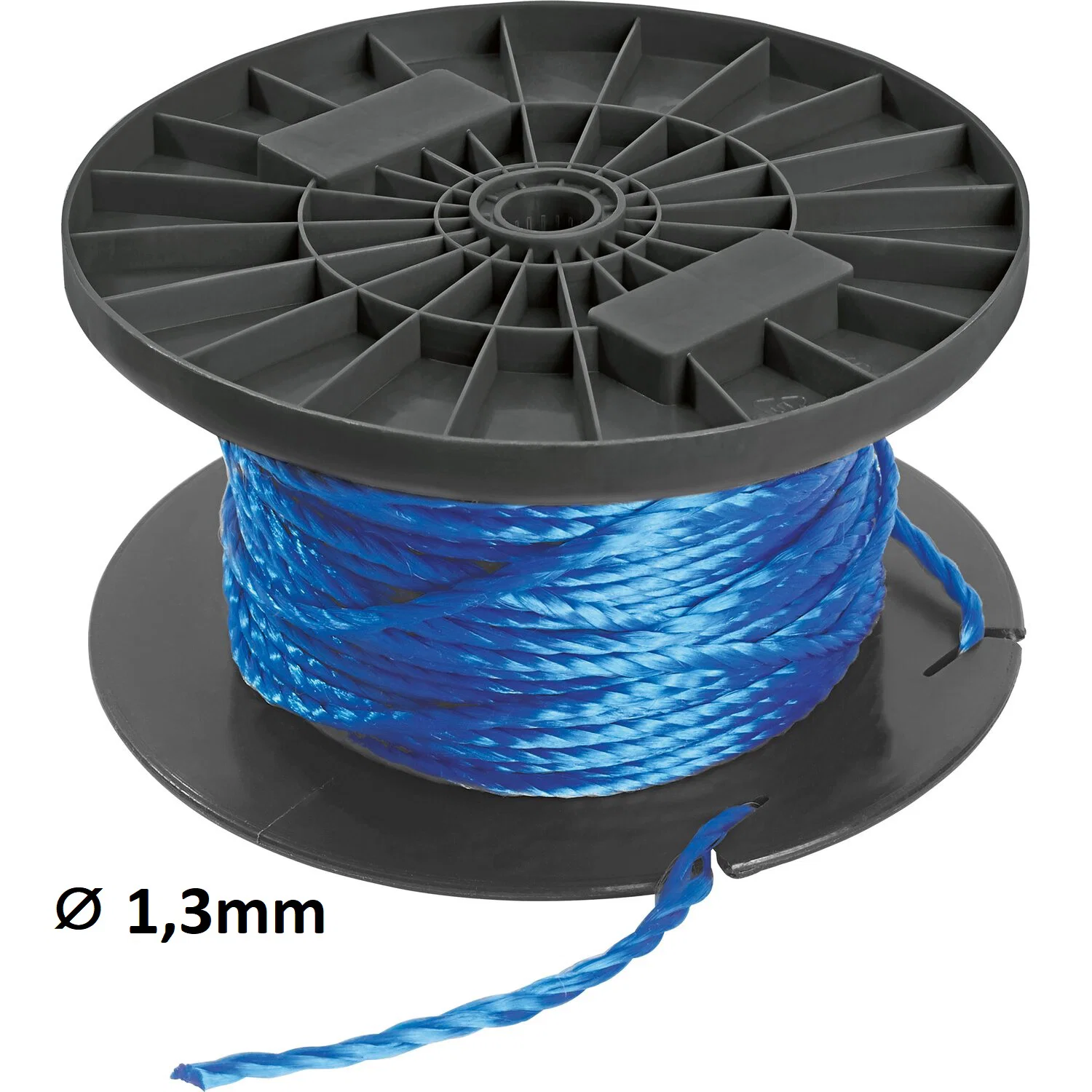

Đầu rope được khâu lại với nhau.

Độ căng của rope có thể chỉnh bằng cách nâng cái pole ở giữa lên cao hơn một chút.

Mấy cái long đền lớn (big washers) giúp chỉnh nhẹ vị trí và dung sai của bánh xe ở trạm dưới (valley station), để chair gắp viên bi dễ hơn.

Cái long đền nhỏ (small washer) có thể đặt giữa guide và phần gắn roll. Nếu rope chạy trên các rolls bị lệch quá nhiều ra phía ngoài, thì bộ double rolls có thể dời ra ngoài thêm.

[Video 1](<https://www.dailymotion.com/video/x8gm3pu >)

Video 2

Cập nhật 30.11.2023:

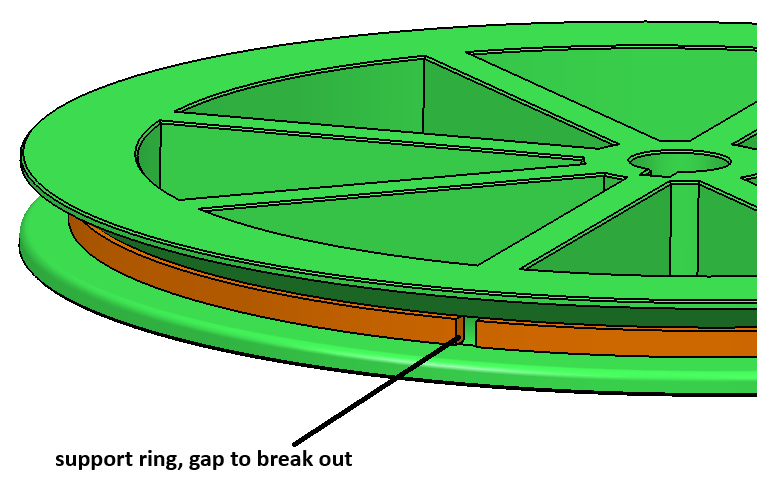

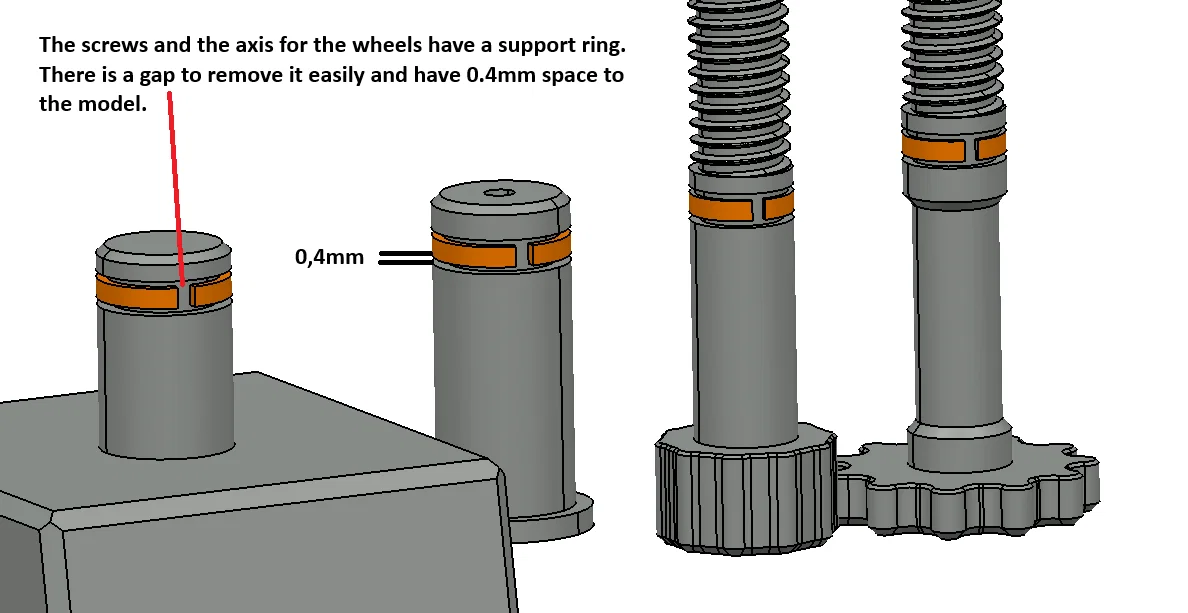

Một số phần, như bánh xe trên (upper wheel), shaft hoặc mấy “guide screws”, có tích hợp sẵn “support elements”.

Mình đã upload các part đó phiên bản không có support elements, để bạn tự chọn.

13.11.2025 :

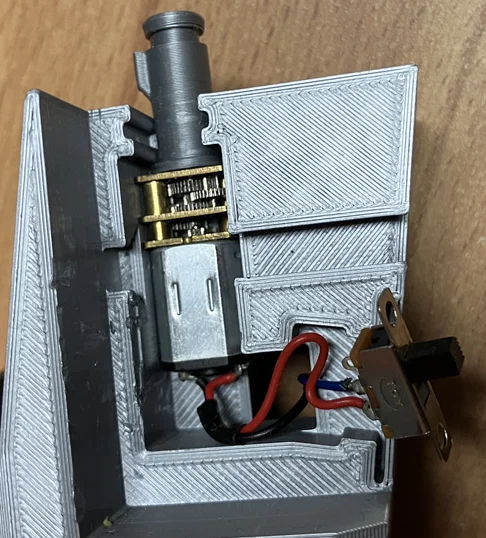

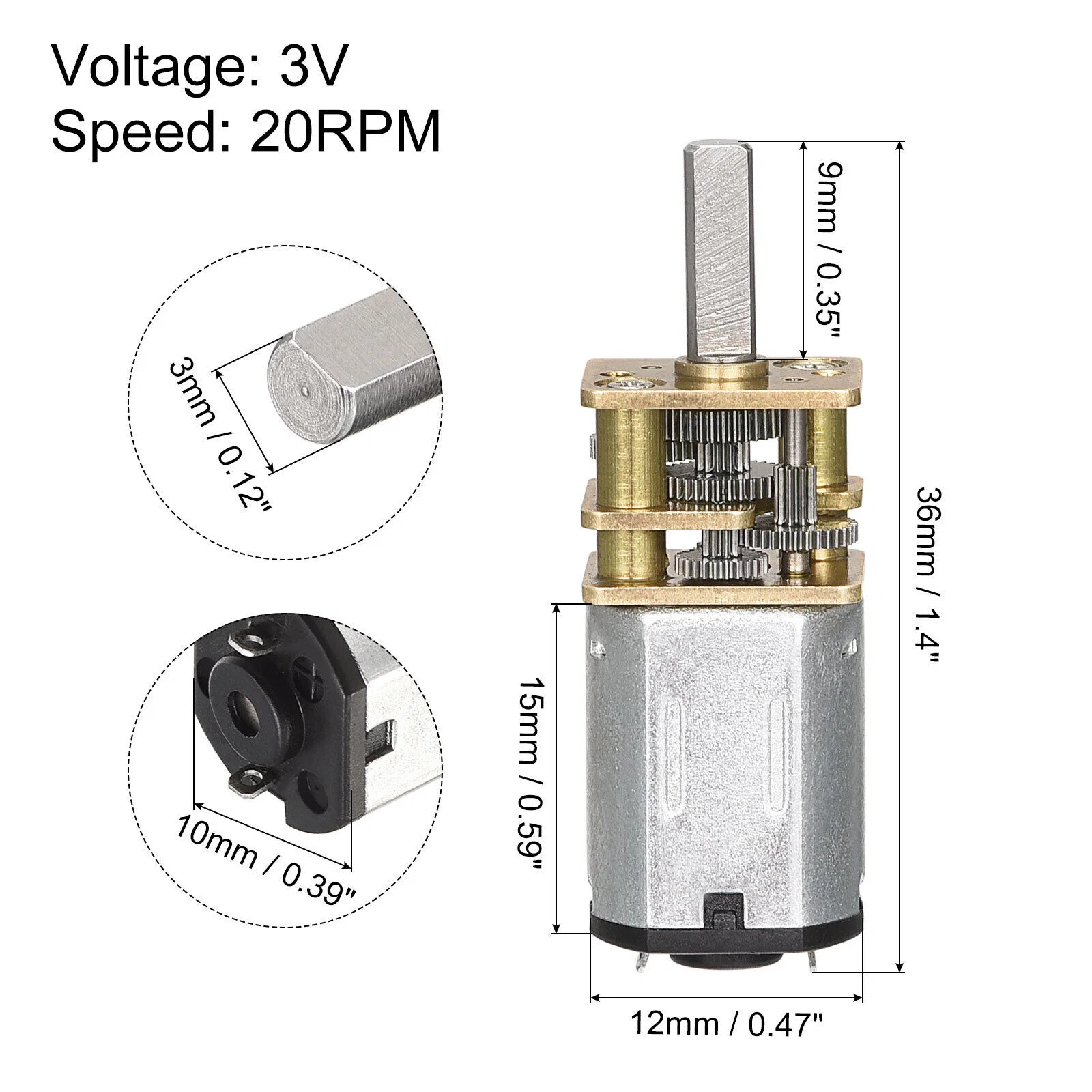

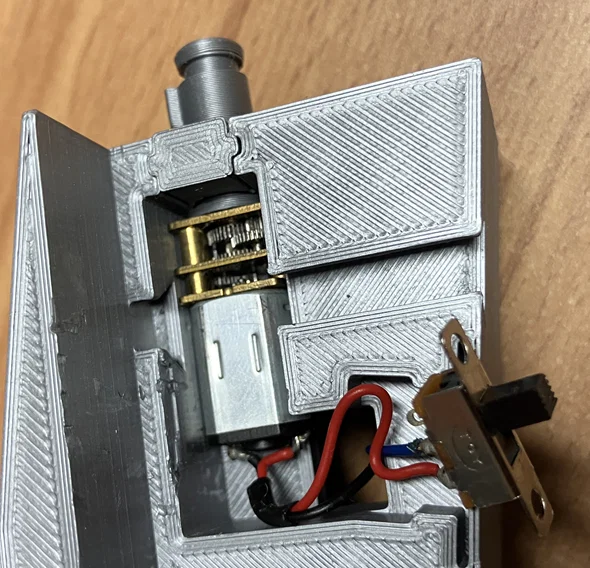

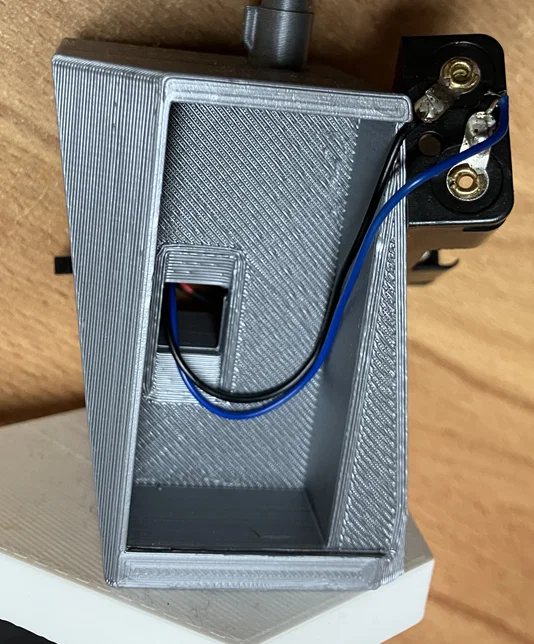

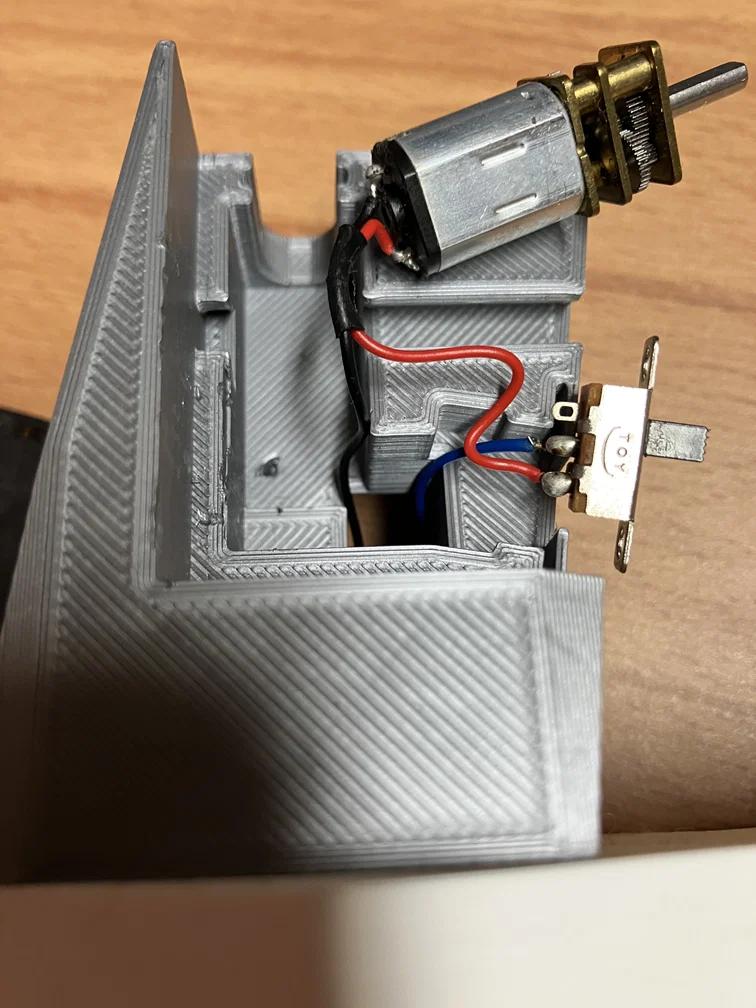

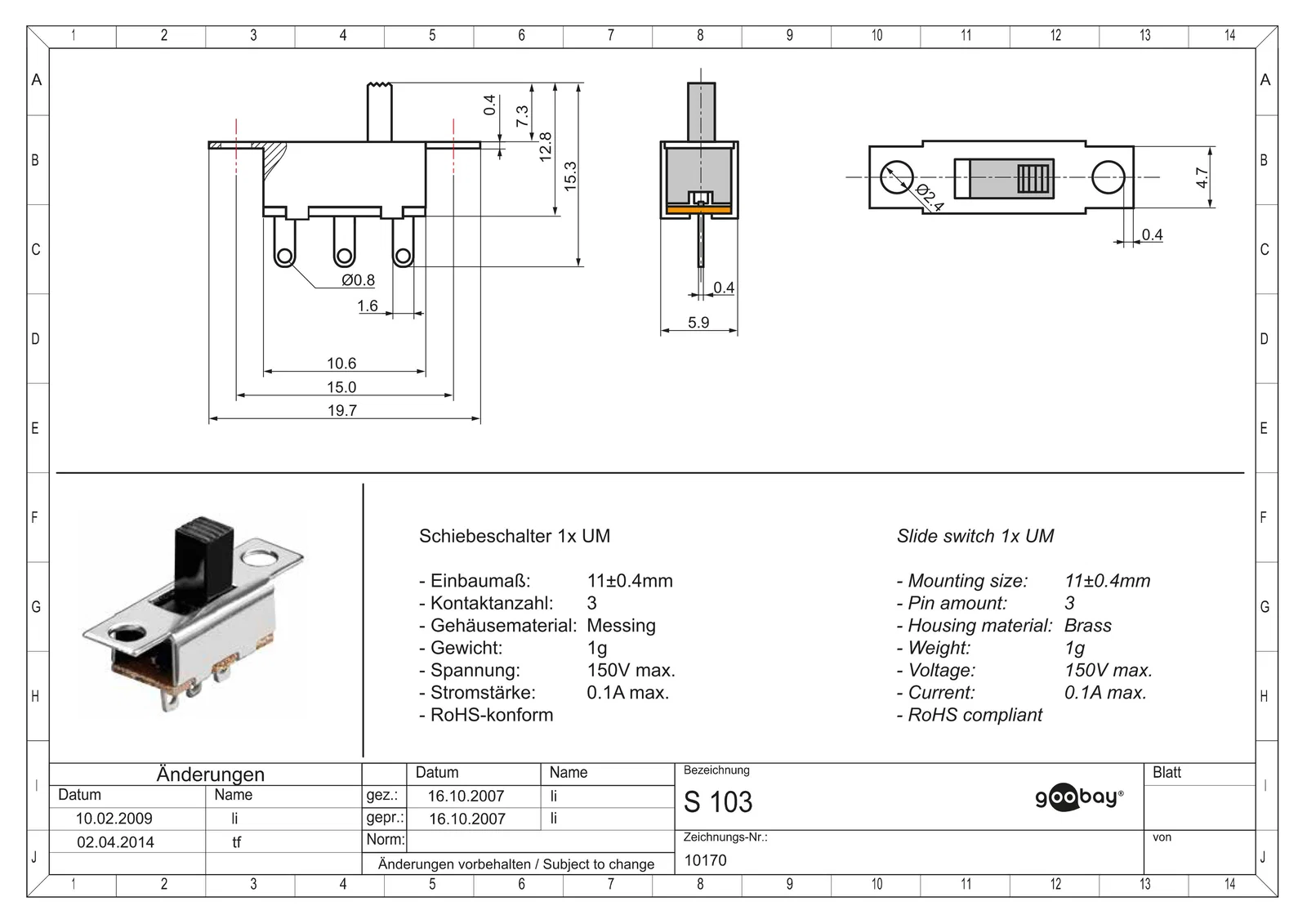

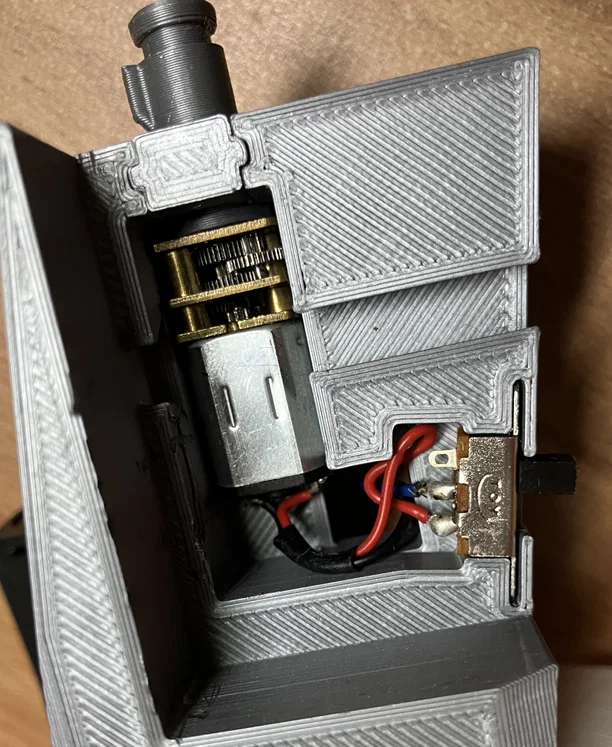

Đã upload thêm vài tấm hình của trạm trên (upper station) để thấy cách lắp motor, switch và đi dây (wires).
