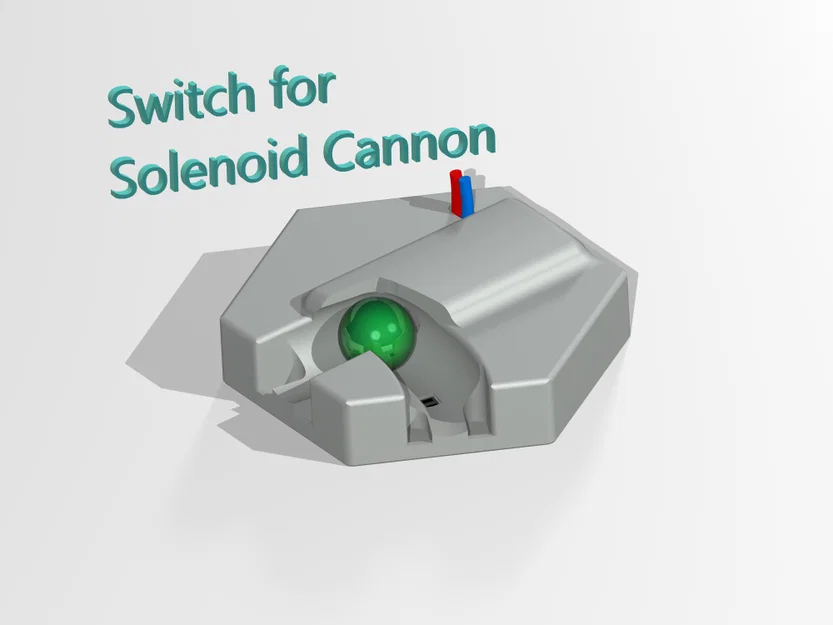

Công tắc cho Solenoid Cannone cho đường bi (marble run)

Mình không chịu bất kỳ trách nhiệm nào đối với mọi thiệt hại có thể xảy ra trong quá trình lắp ráp và vận hành các mạch điện tử, gây ảnh hưởng đến người hoặc thiết bị.

Chỉ vận hành tối đa 12V và tuyệt đối không để chạy mà không có người giám sát.

Solenoid được thiết kế cho tối đa 5V, vì vậy nếu dùng 12V thì chỉ được kích bằng các xung ngắn.

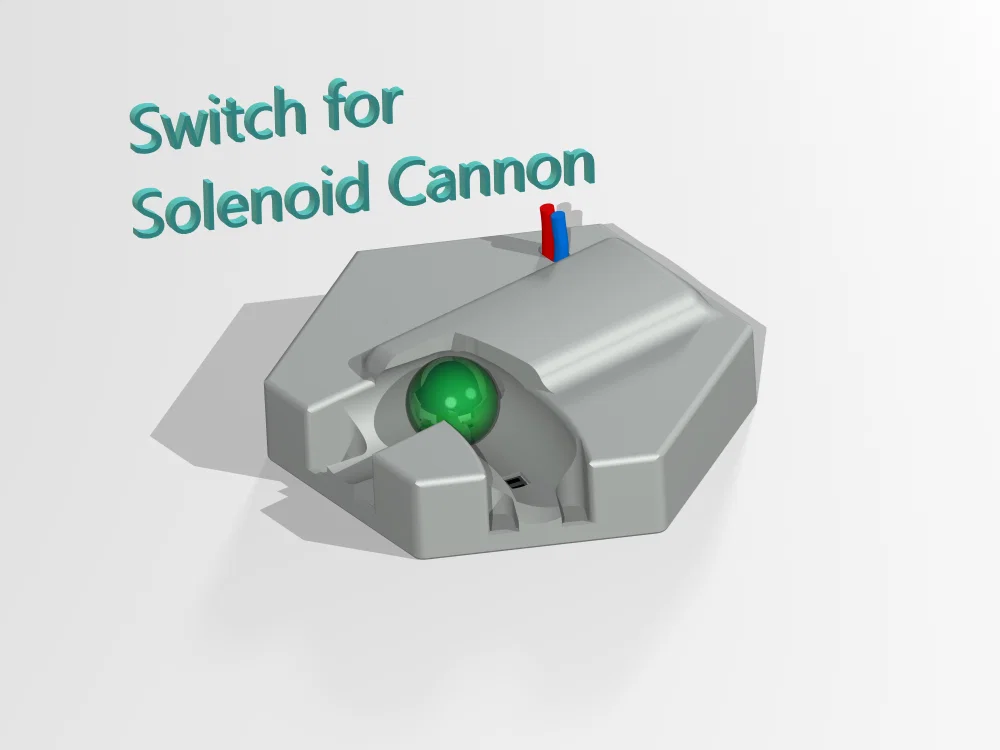

Lấy cảm hứng từ mẫu solenoid cannon rất hay của Franck ("ffleurey"), mình muốn làm một cái switch để kích hoạt khẩu cannon đó.

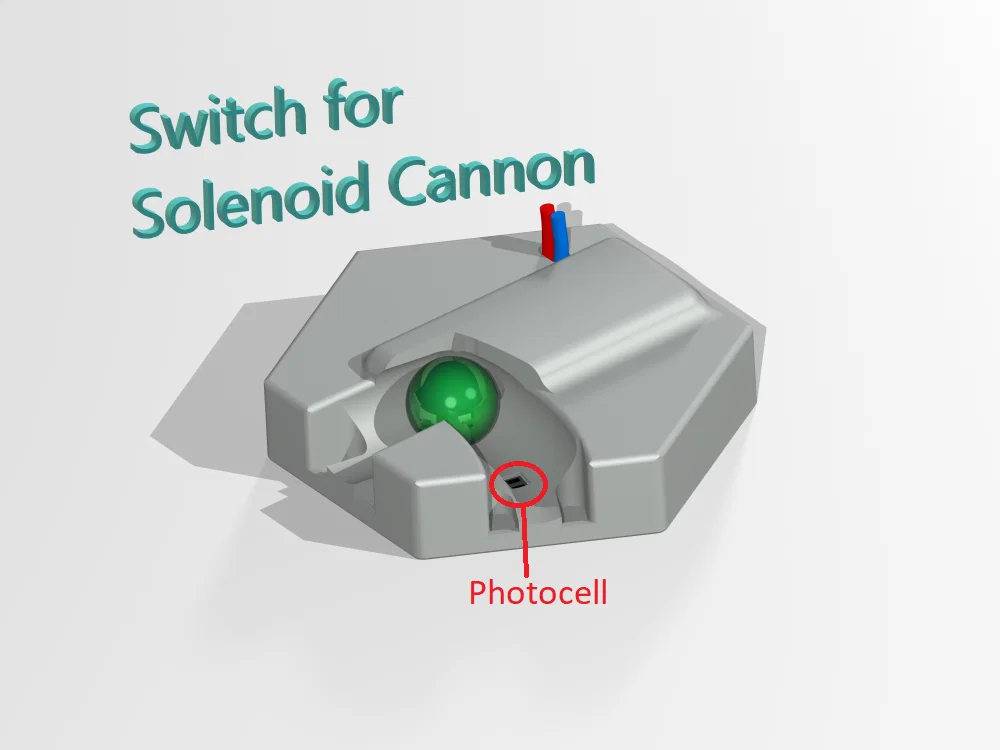

Vì vậy mình đã kết hợp một cảm biến quang phản xạ (reflector switch/reflective optical sensor) với một “Mosfet”, rồi tích hợp vào đường chạy.

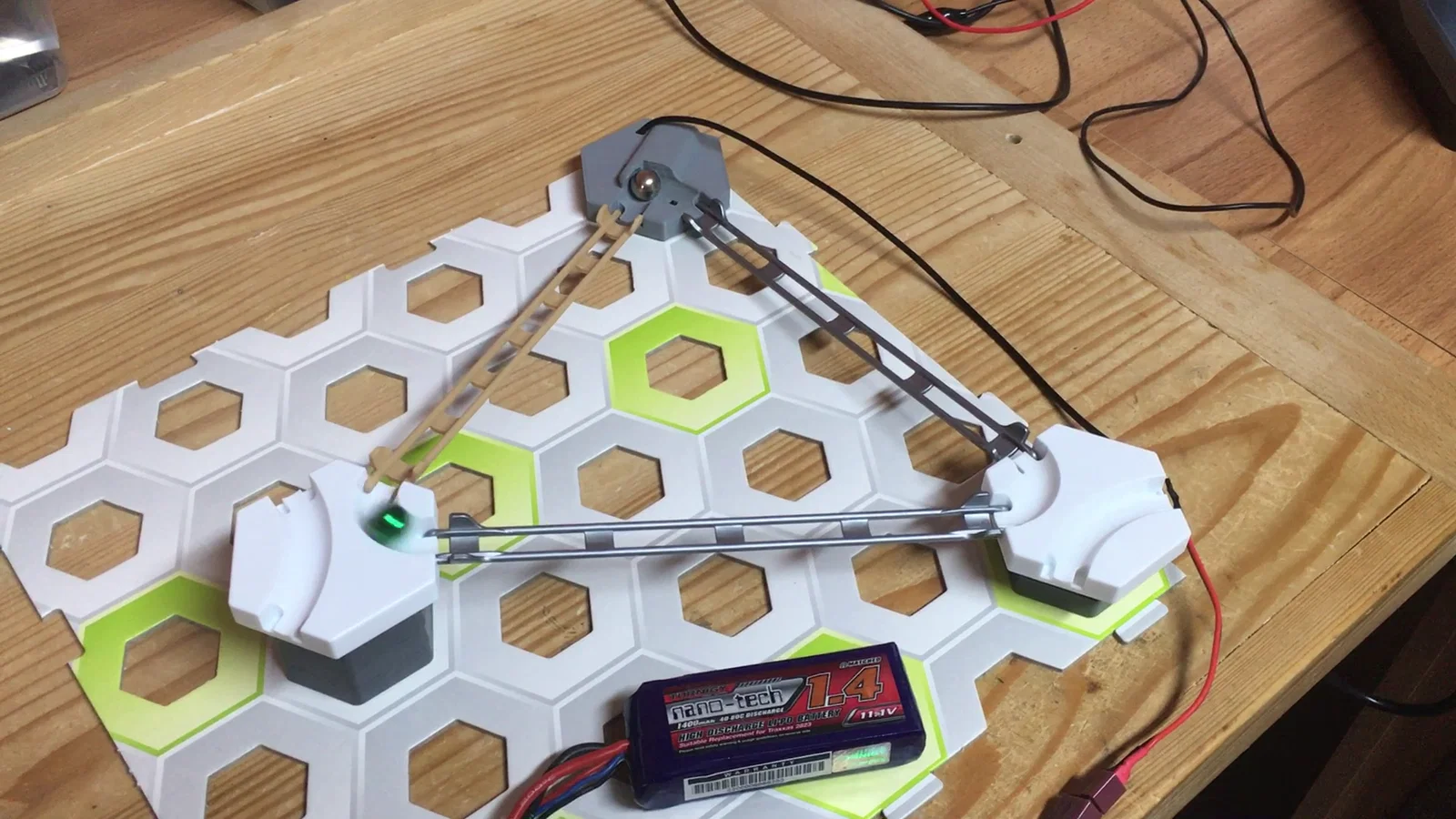

Nhờ vậy, khi có viên bi chạy tới thì mạch sẽ kích cannon, và bắn viên bi đã chờ sẵn lên phía trên.

Cấp 12V thì viên bi bay lên được khoảng 4cm.

kurzes Video

langes Video

Hướng dẫn hàn và datasheet có trong mục “”,

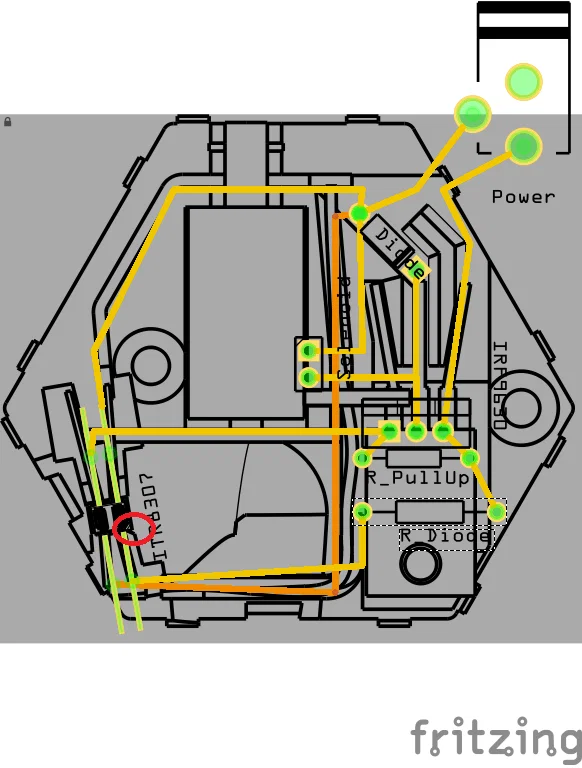

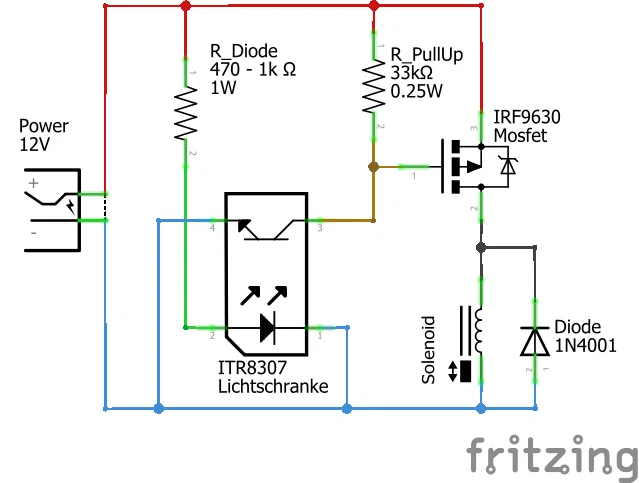

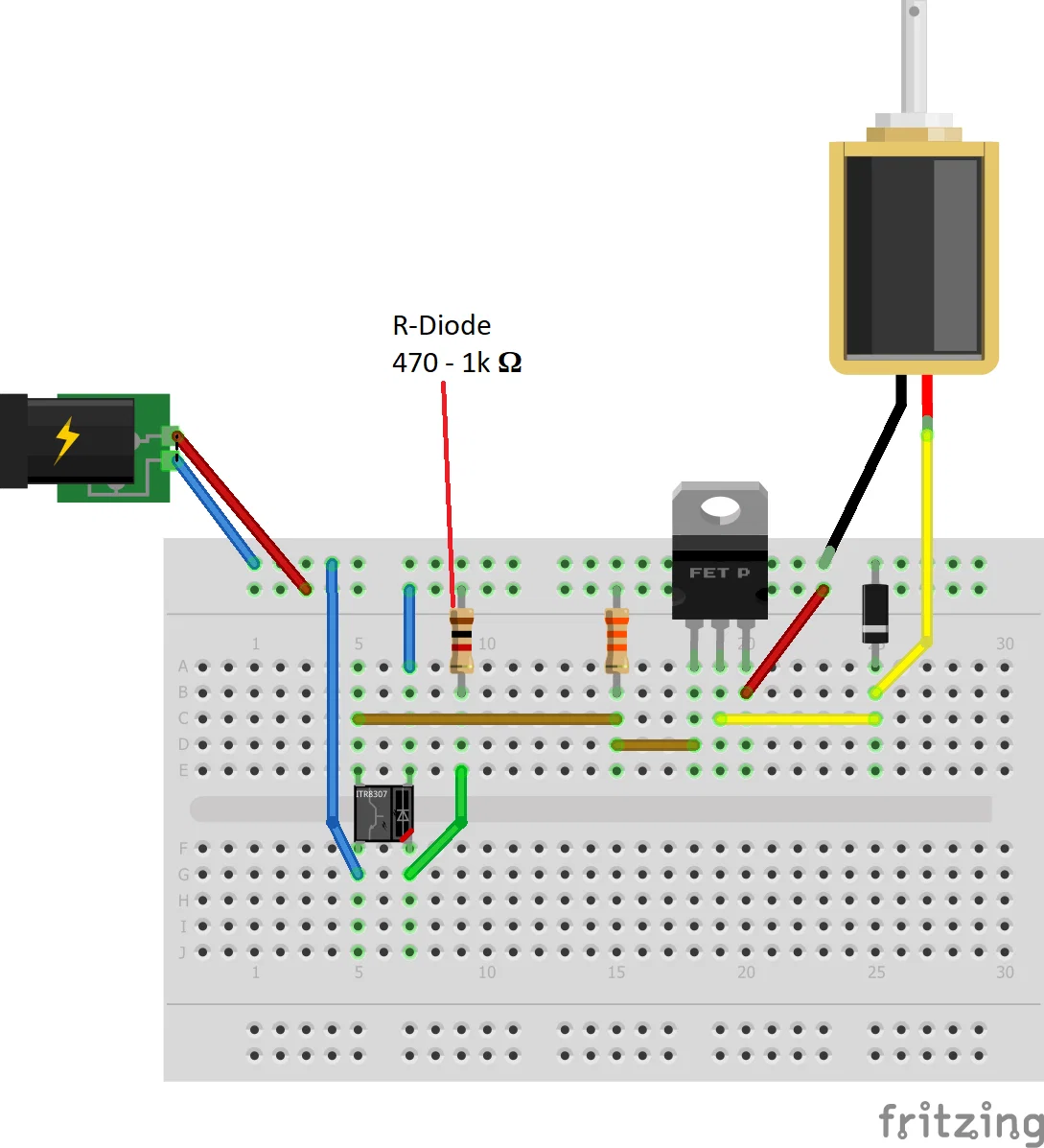

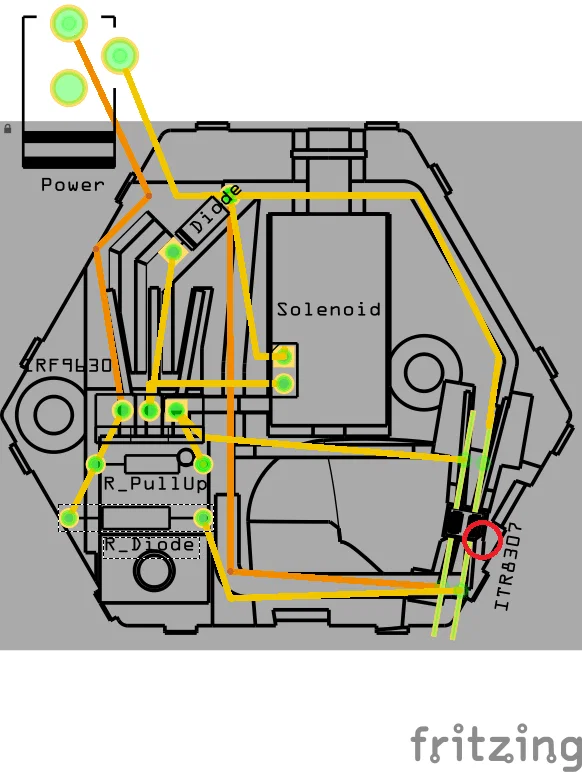

còn sơ đồ mạch (Fritzing) có trên Thingiverse.

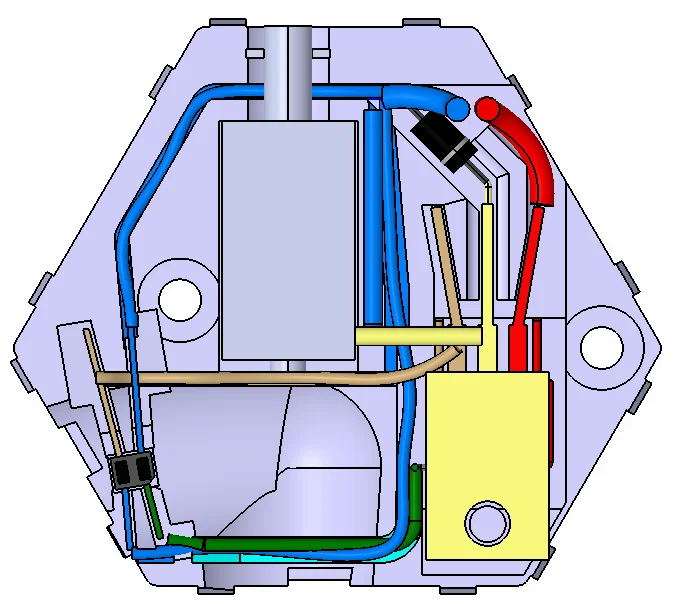

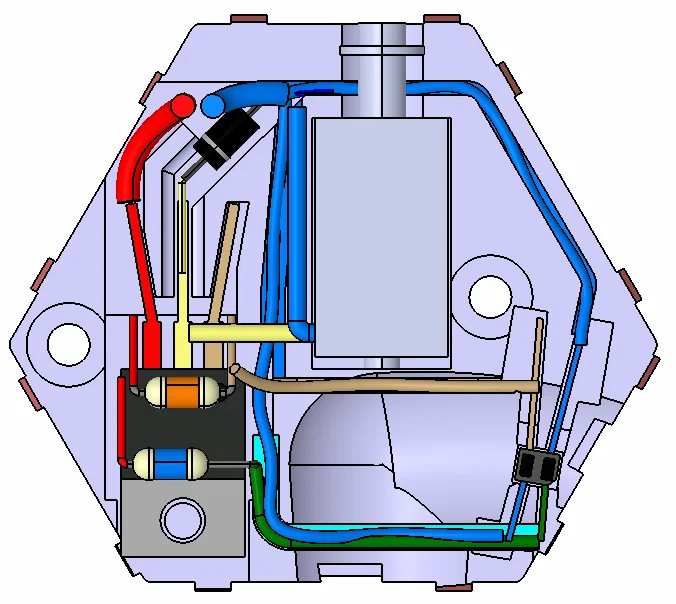

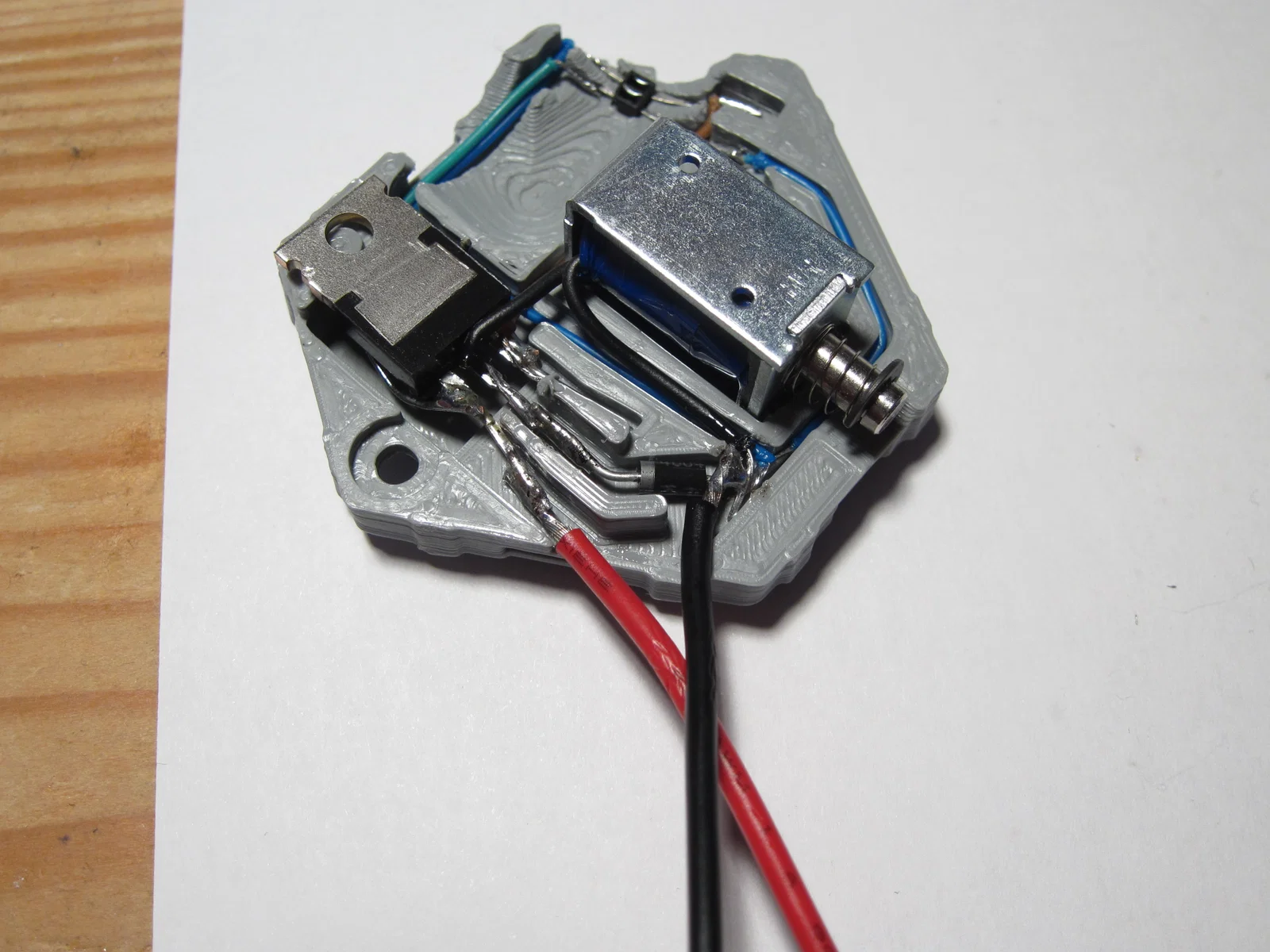

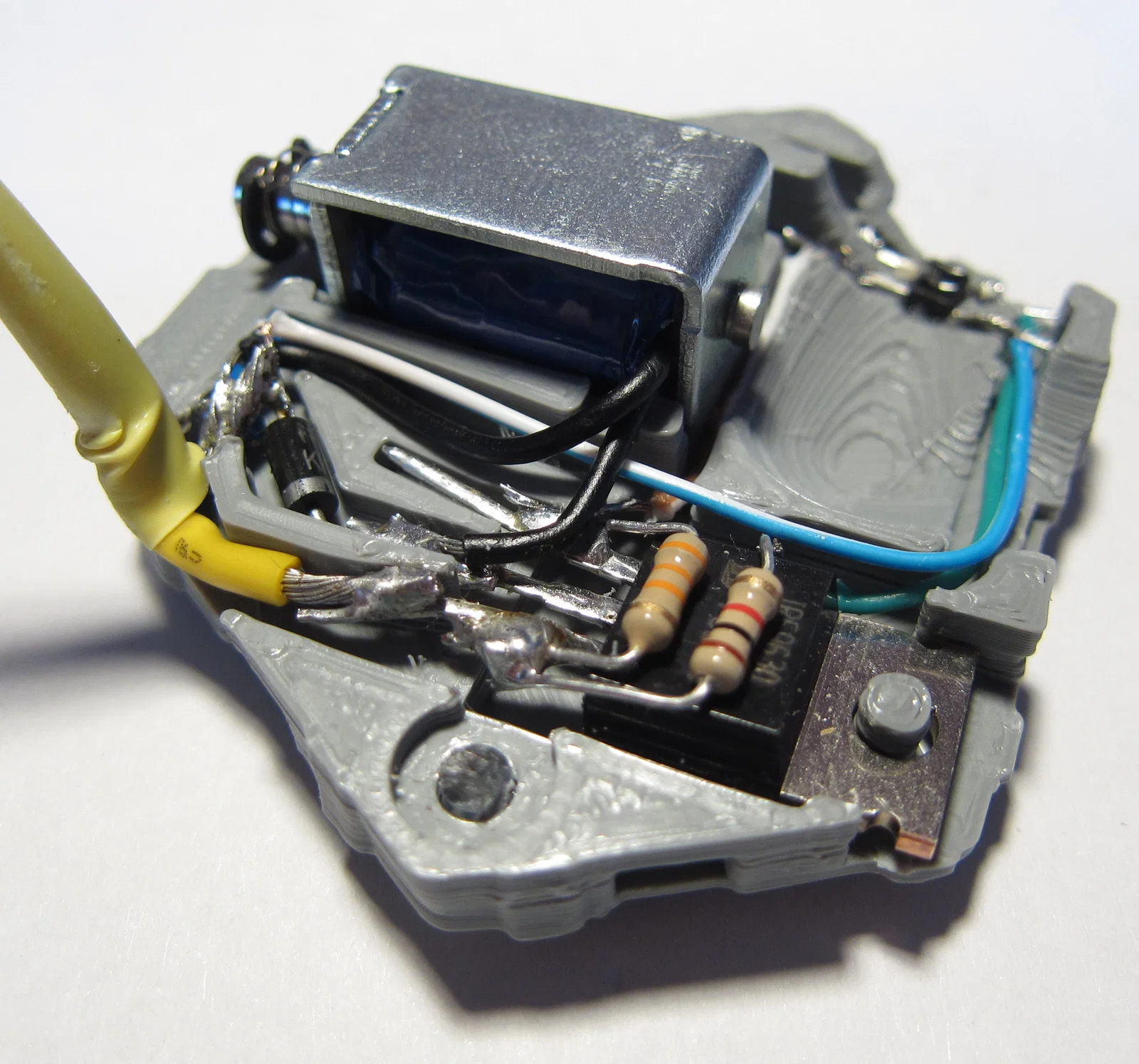

Mạch cũng có thể được tích hợp vào một tấm plate riêng đặt trước solenoid rồi đấu nối vào.

Với điện trở hạn dòng cho LED trong cảm biến quang, vui lòng thử các giá trị từ 470 đến 1k Ohm. Giá trị nhỏ hơn sẽ giúp cảm biến phản ứng nhanh hơn, nhưng cũng có thể làm nó tự kích liên tục.

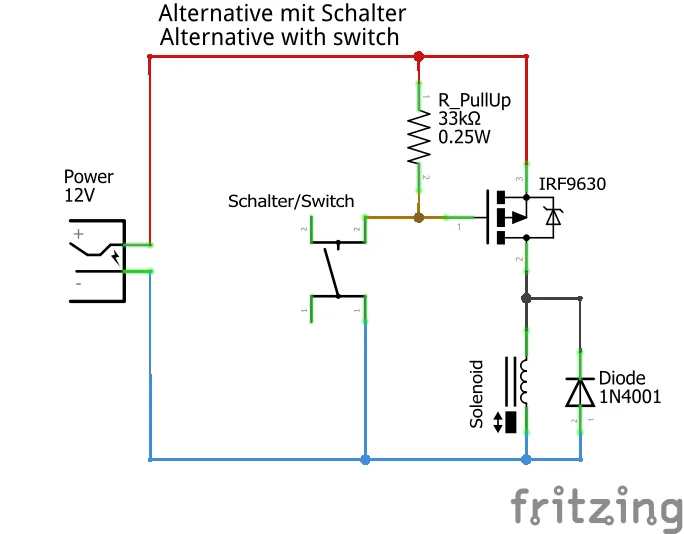

Ngoài ra, thay vì dùng cảm biến quang phản xạ, bạn cũng có thể dùng công tắc thường (normal switch), xem hình cuối ở phía trên.

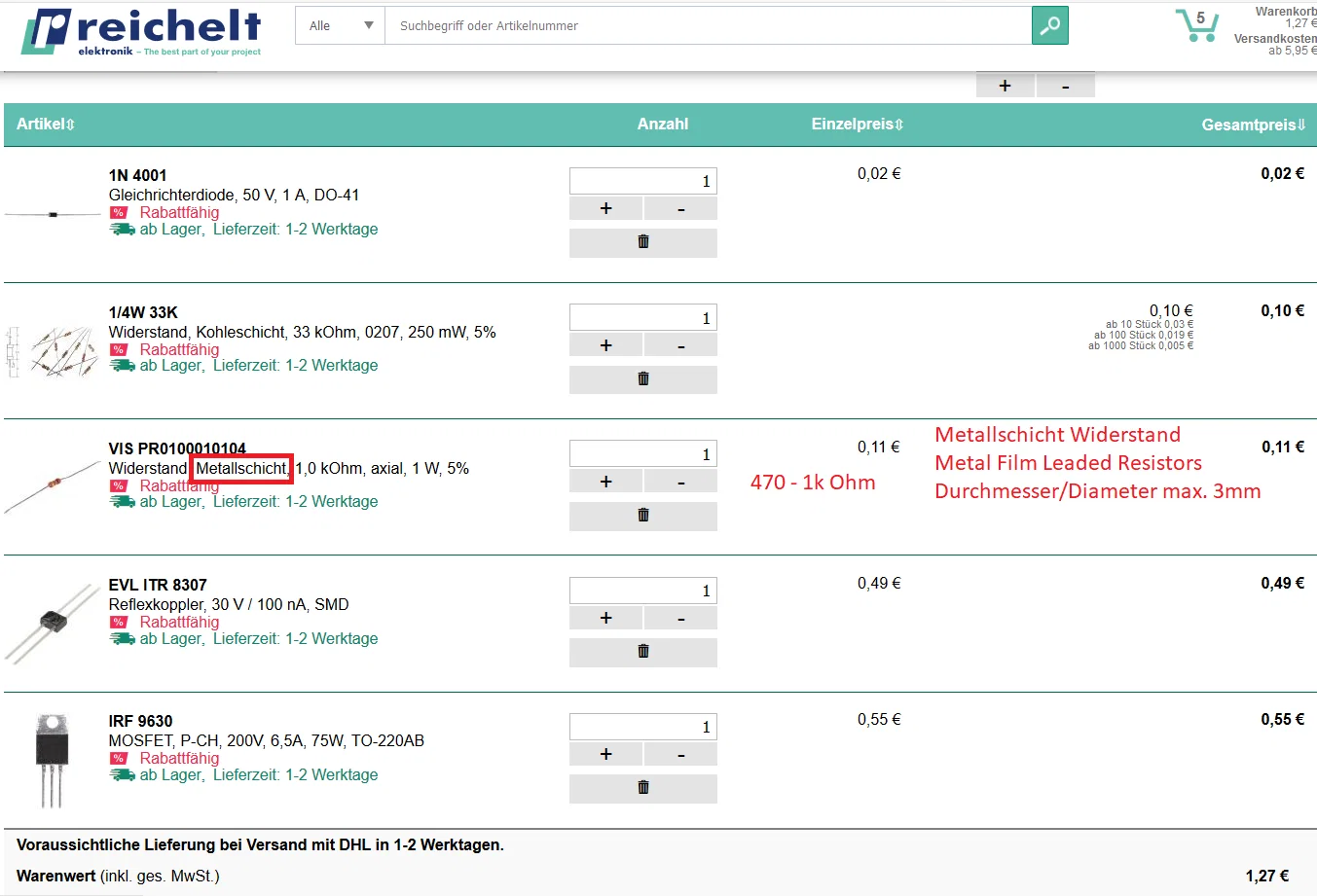

1x Điện trở / Resistor

33k Ohm 0,25W

1x Điện trở / Resistor

470 - 1K Ohm 1W Metalschicht/Metal Film Ø 3mm

1x Diode chỉnh lưu / Diode

1 N 4001

1x Cảm biến quang / Reflector switch

ITR 8307 (Everlight)

1x Mosfet P-Channel

IRF 9630

1x Solenoid

Mini Solenoid 5V (sparkfun, adafruit, exp-tech.de)

2x Vít / Screw

Ø3x6mm

Tiếng Anh:

Mình không chịu trách nhiệm cho bất kỳ hư hại nào có thể xảy ra với thiết bị điện tử hoặc con người trong quá trình lắp ráp và vận hành thiết bị/mạch điện tử này.

Vận hành tối đa 12V và tuyệt đối không để chạy mà không có người giám sát.

Solenoid được thiết kế cho tối đa 5V, vì vậy nếu dùng 12V thì chỉ được vận hành bằng các xung ngắn.

Lấy cảm hứng từ thiết kế solenoid cannon rất ngầu của Franck ("ffleurey"), mình muốn làm một cái switch để kích hoạt cannon.

Vì vậy mình kết hợp một reflector switch với một Mosfet và tích hợp chúng vào đường chạy.

Một viên bi chạy tới sẽ kích cannon và bắn viên bi đã sẵn sàng lên trên.

Cấp 12V thì có thể bắn cao khoảng 4cm.

short video

long video

Hướng dẫn và datasheet có thể tìm ở mục “”,

sơ đồ mạch (Fritzing) có tại thingiverse.

Với điện trở hạn dòng cho diode/LED của reflector switch, vui lòng thử các giá trị từ 470 đến 1k Ohm. Điện trở nhỏ hơn sẽ kích reflector switch nhanh hơn, nhưng cũng có thể làm switch bị bật liên tục.

Mạch cũng có thể được tích hợp và đi dây trên một tấm plate riêng đặt trước solenoid.

Thay vì reflector switch, có thể dùng công tắc thường (normal switch), xem hình cuối ở phía trên.
