Perpetual cho marble run (máy bi chạy vòng)
Model “Perpetual for a marble run” cho đường bi: bi vào tầng trên, chạy vòng qua carousel rồi ra tầng dưới (chênh 20mm). Có 2 lối vào, 3 lối ra; cần vài ốc M3, dán ring, dũa/chà nhám và in có supports.
Mô tả

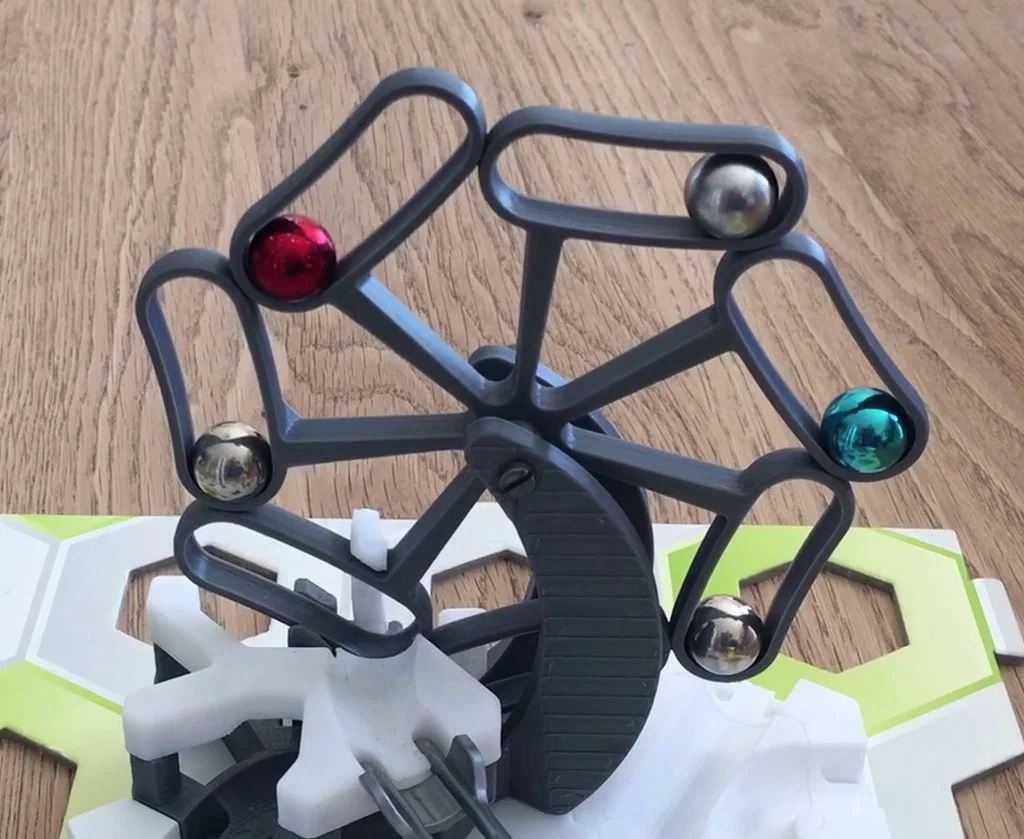

Đây là một model, kiểu giống như máy chuyển động vĩnh cửu.

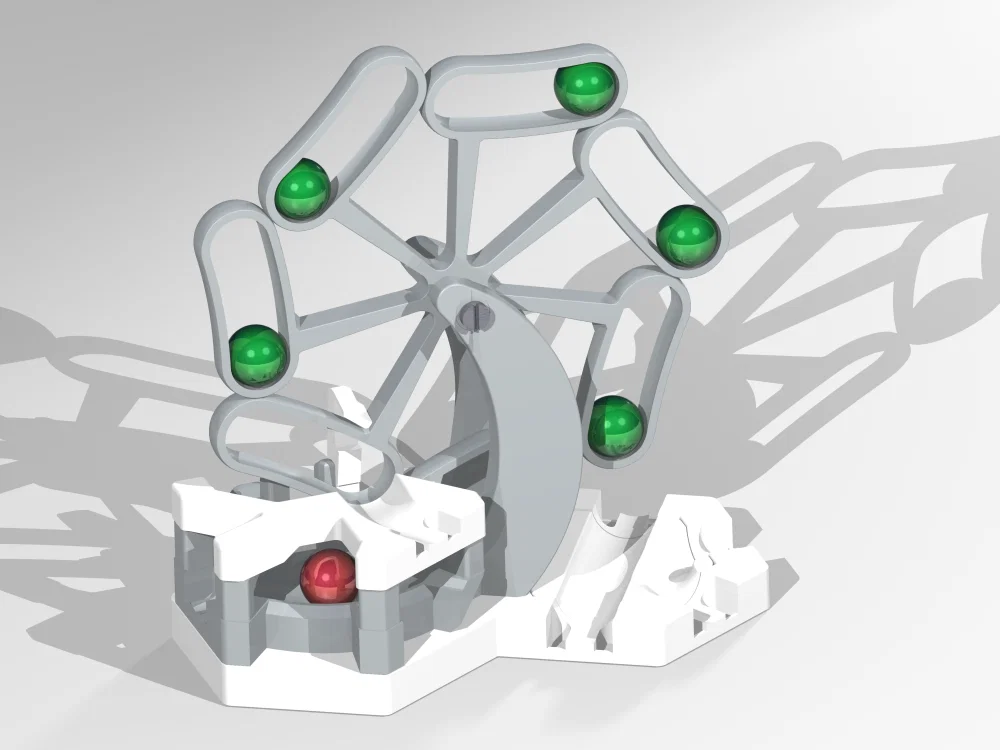

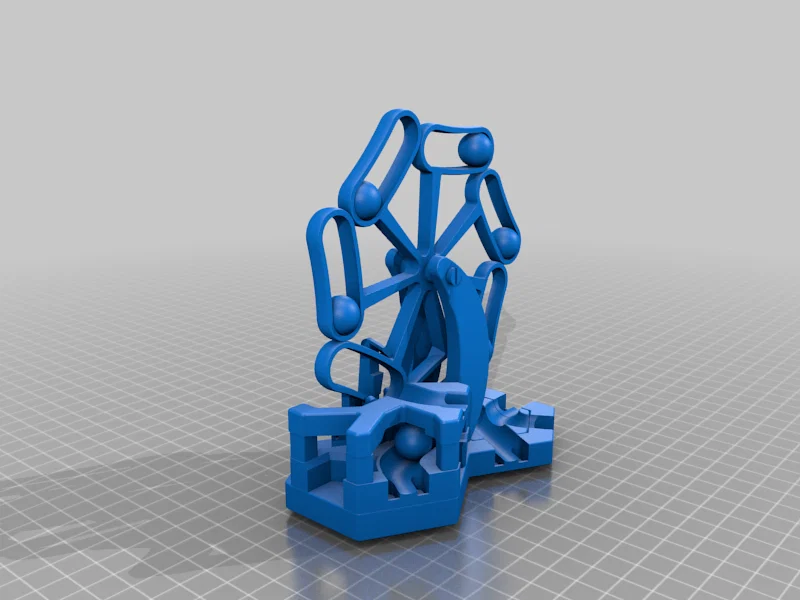

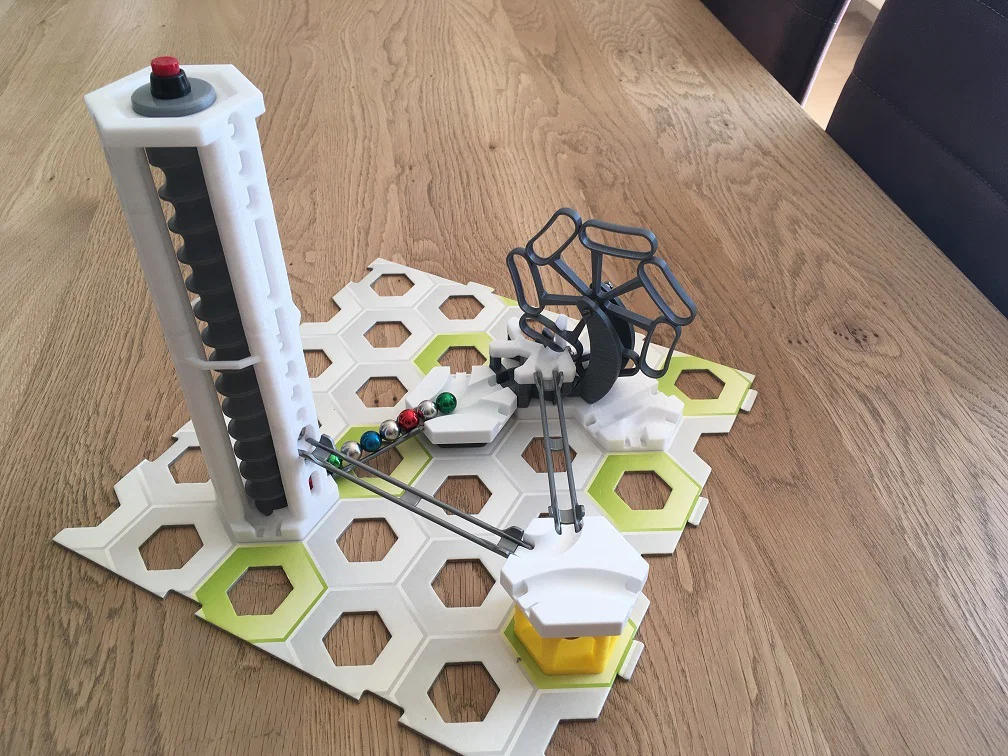

Viên bi đi vào ở tầng trên, chạy một vòng trong carousel, rồi đi ra ở tầng
dưới. (chênh lệch 20mm)
Bạn có thể chọn giữa 2 kiểu lối vào và 3 kiểu lối ra.

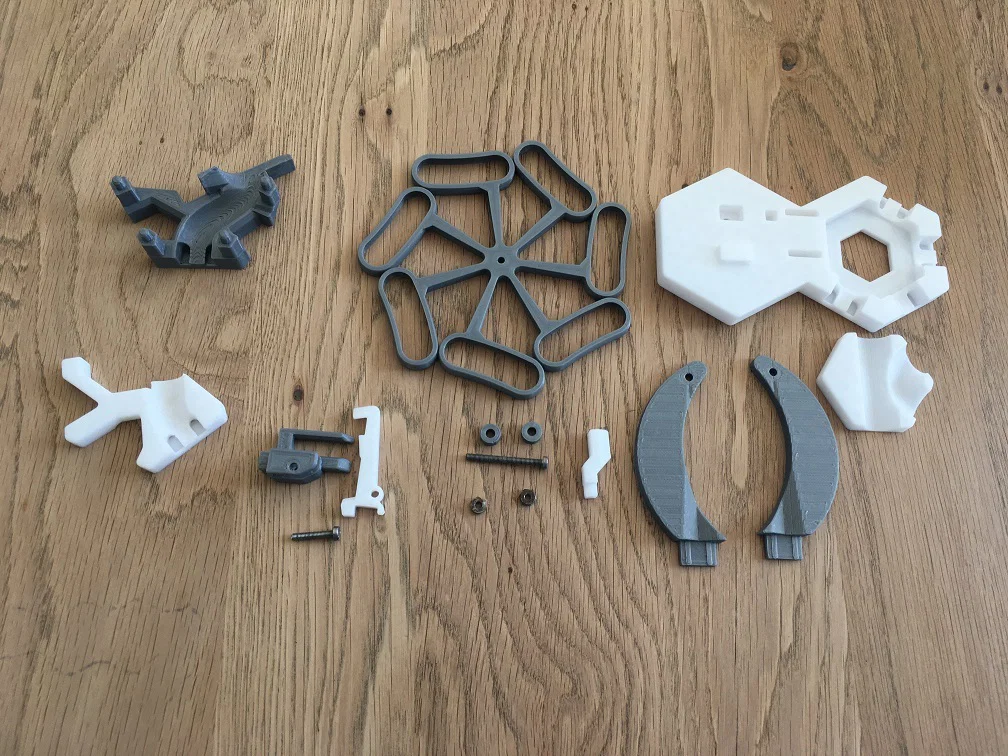

Phần cần thêm:
1x Screw M3x30
2x Nut M3
1x Screw M3x16

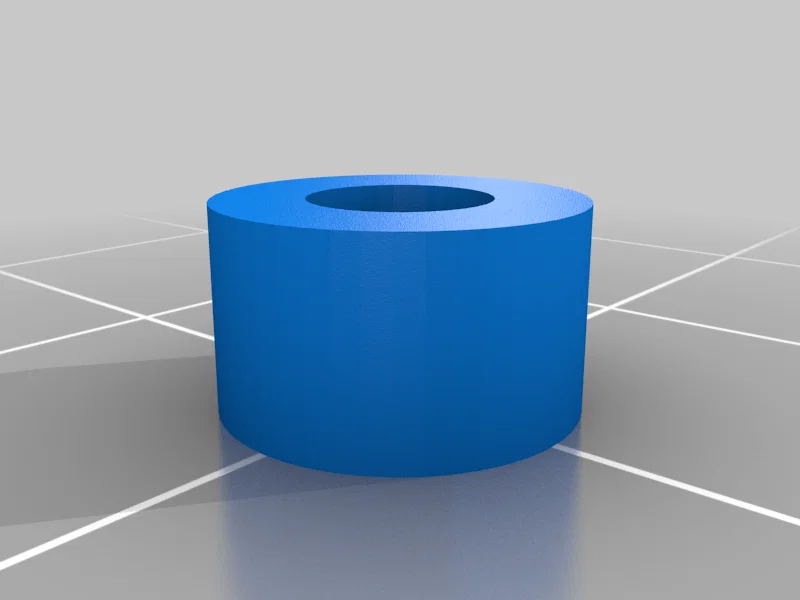

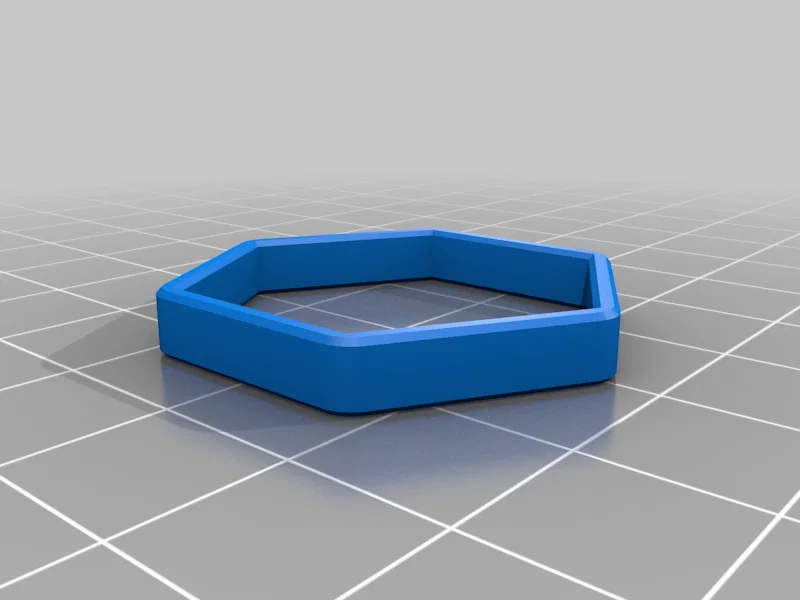

Vòng ring được dán cố định (mình chỉ dùng 1 ring).

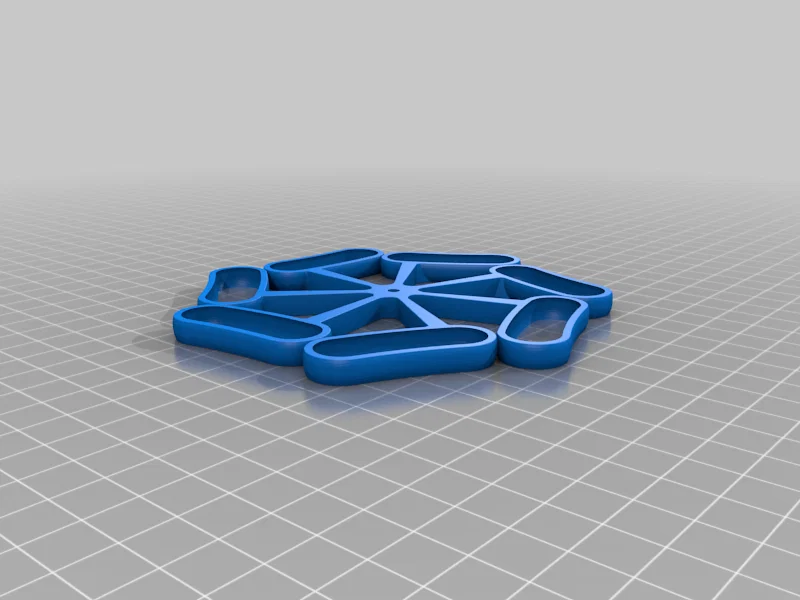

Cũng cần dũa/chỉnh một chút ở các lối vào, chỗ viên bi rơi vào bánh xe, và để đảm bảo bánh xe quay mượt.
Cần support cho các phần sau:

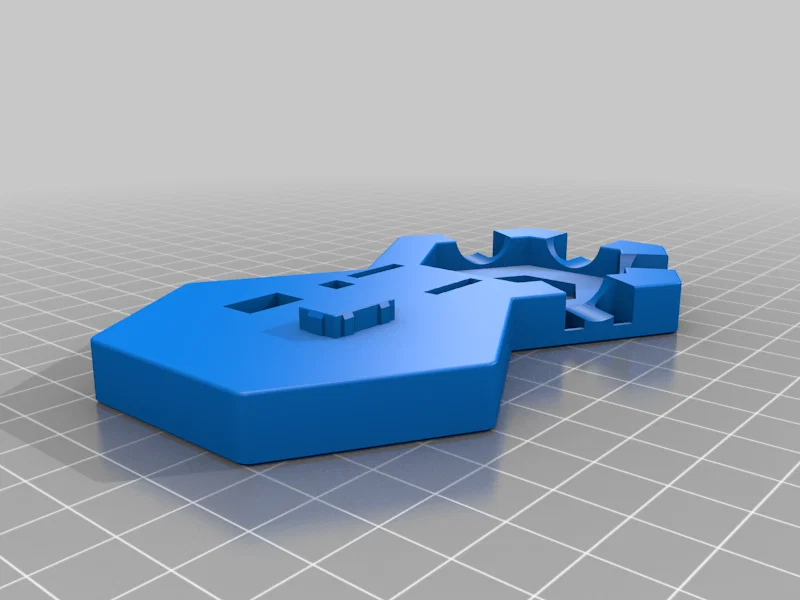

- Grundplatte / Ground plate

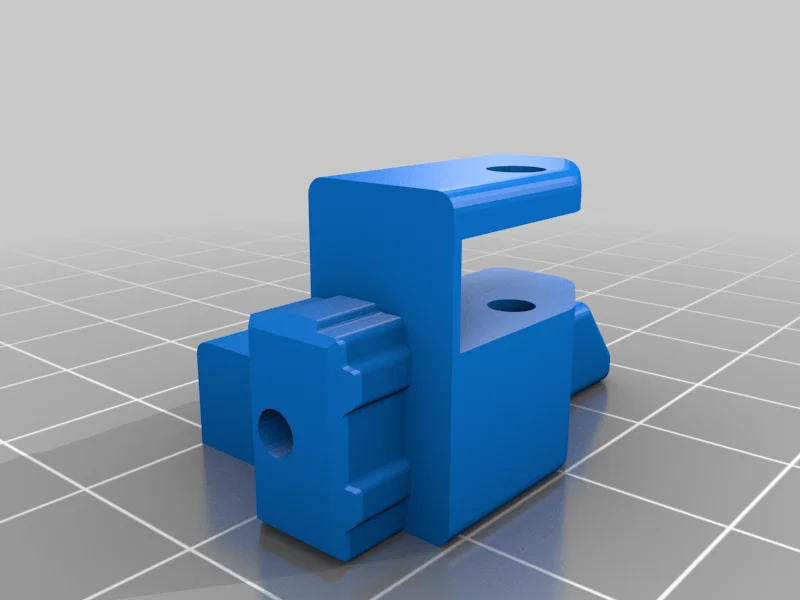

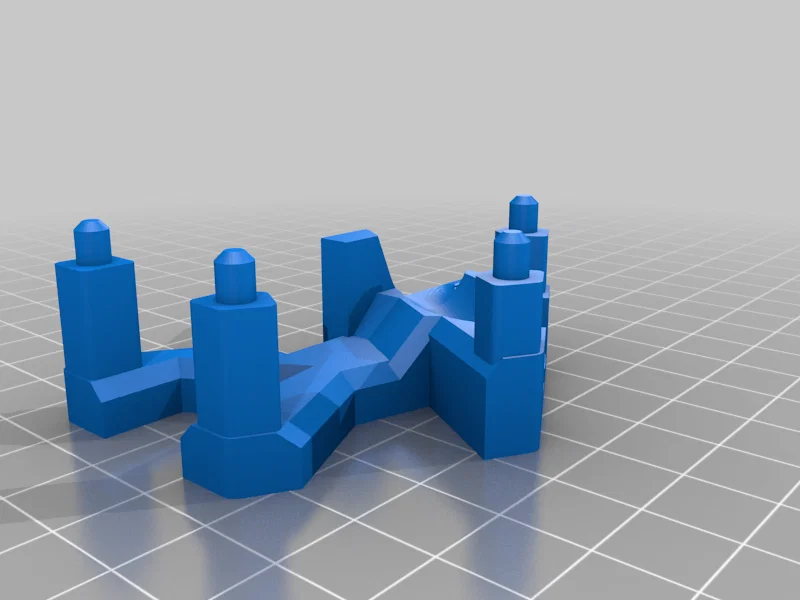

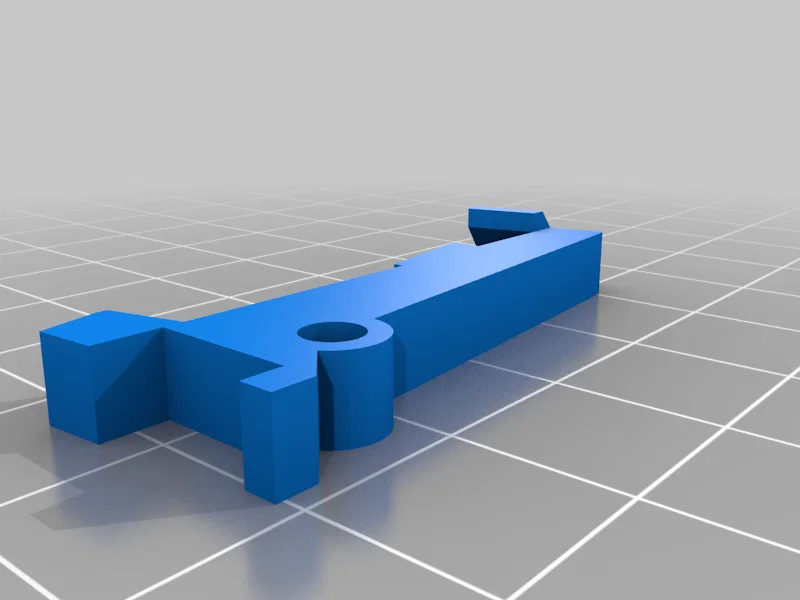

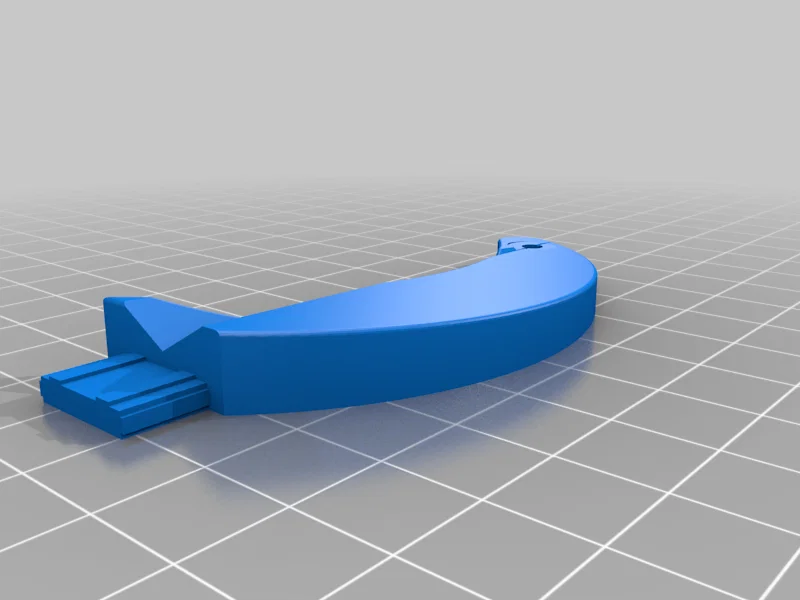

- Halter / Holding Part (for escapement mechanism)

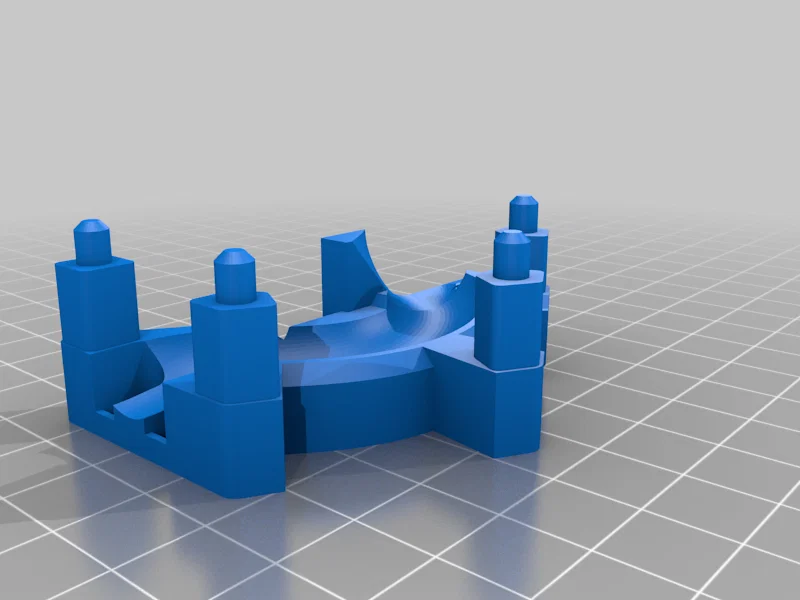

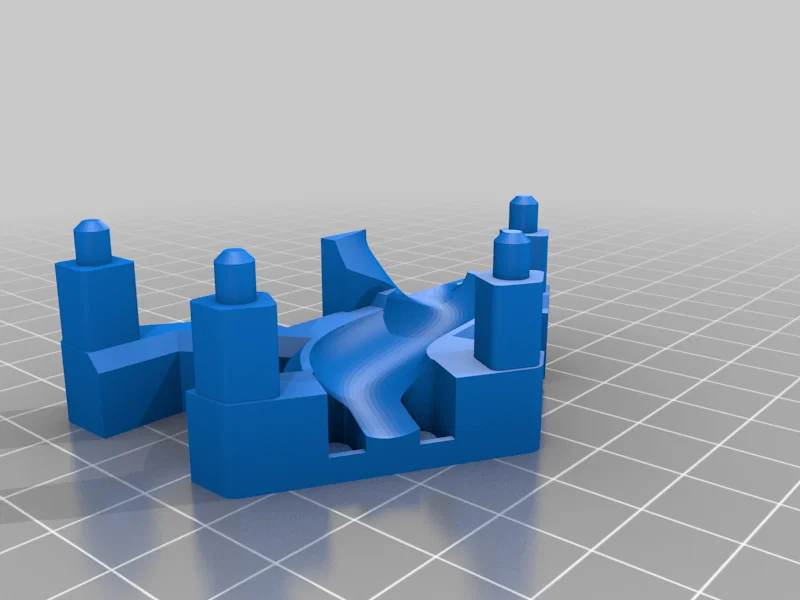

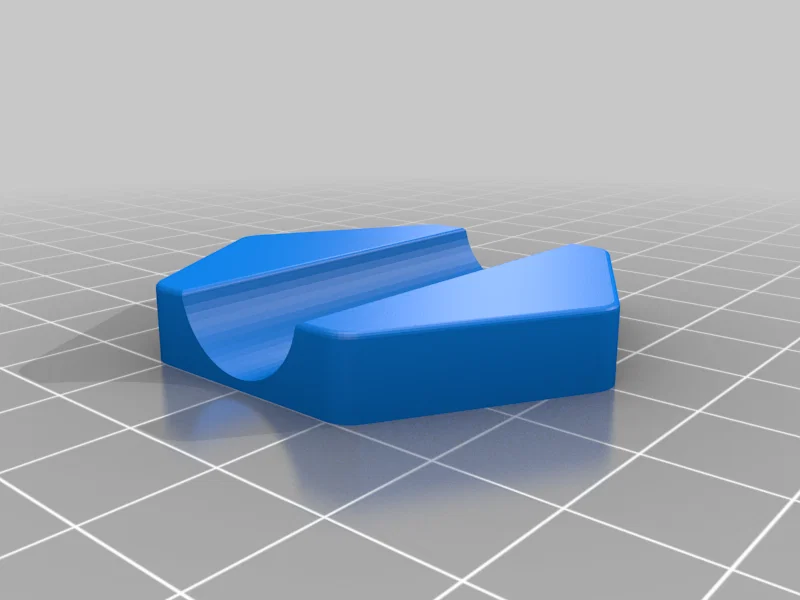

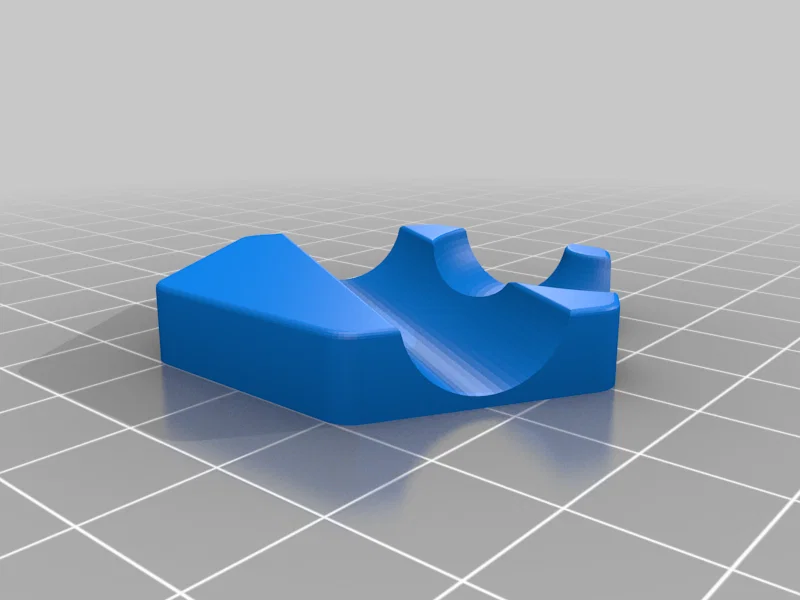

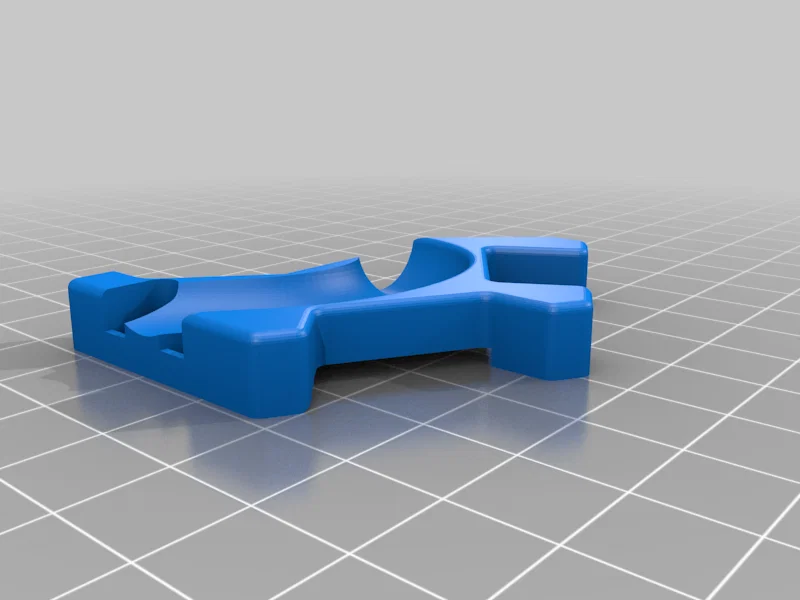

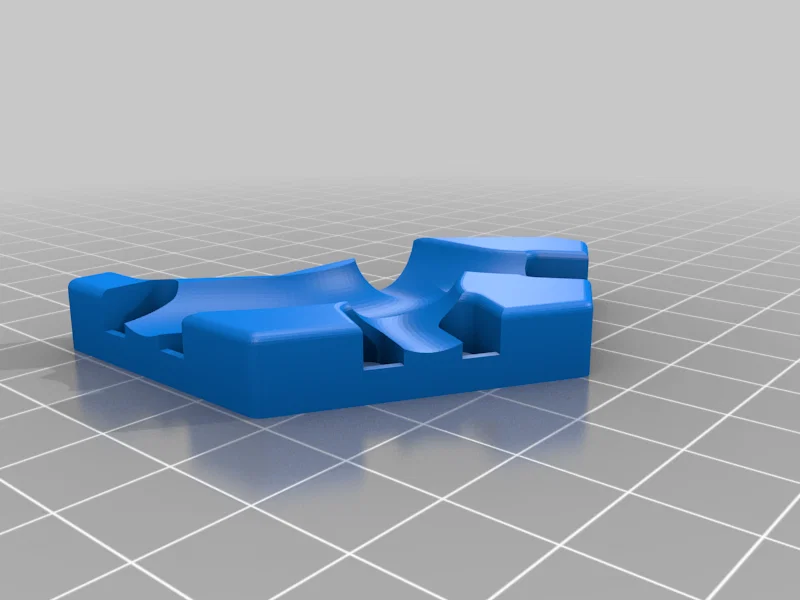

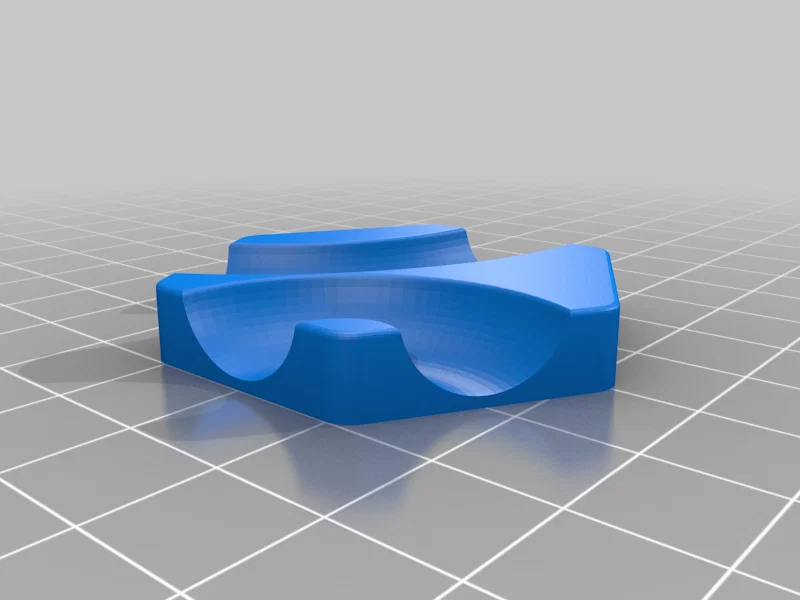

- Eingang / Entry plates
Giải thích chi tiết hơn cả video của mình.

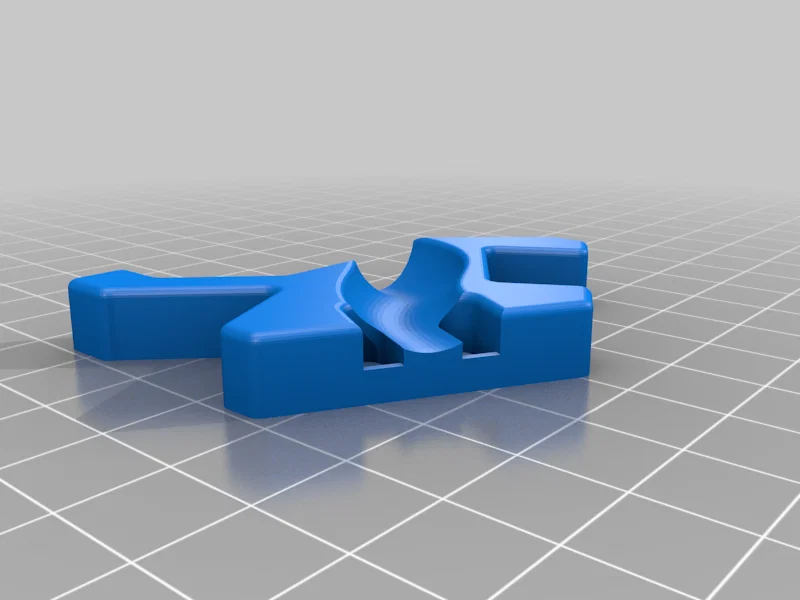

Update: 01.04.21: upload lối vào đôi (double entry)
Update: 03.04.21:

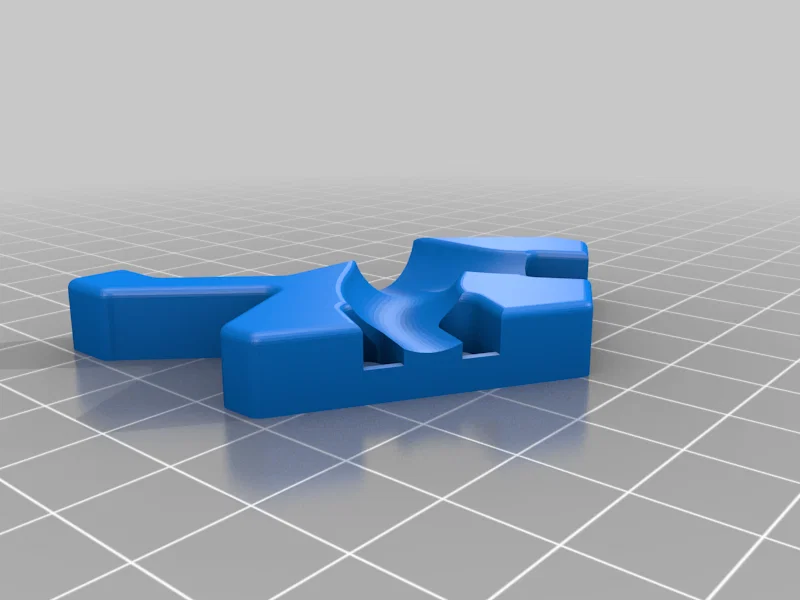

Upload thêm lối vào thứ 3 và lối vào triple entry.
Nhưng triple entry bị ma sát nhiều ở chỗ 3 đường ray nhập lại.
Vẫn chạy được, nhưng đôi khi bi bị kẹt; lúc đó nếu có thêm một viên bi tới sau có thể giúp.
Gợi ý của mình: nếu bạn chỉ muốn dùng lối vào thứ 3 thì dùng bản single; nếu bạn muốn 3 lối vào và cho nhiều bi chạy qua, dùng lối vào 3-trong-1.
Update: 04.04.21:

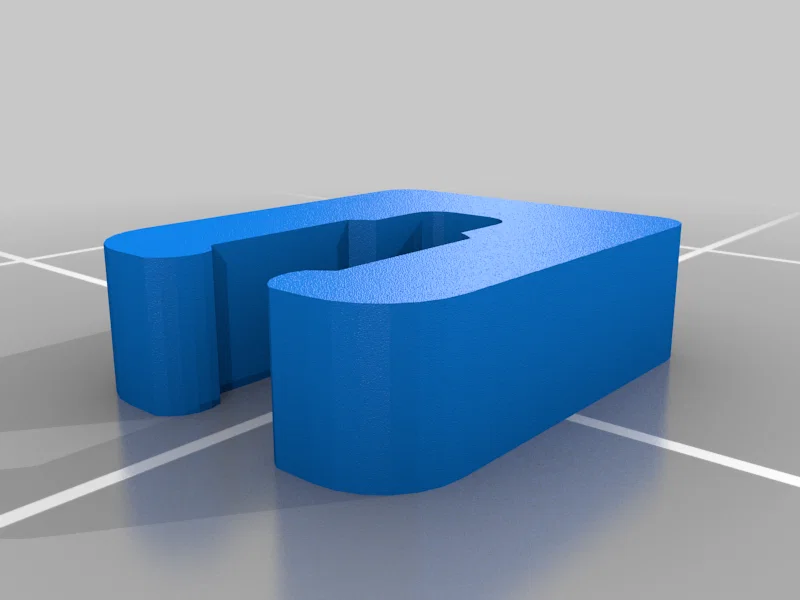

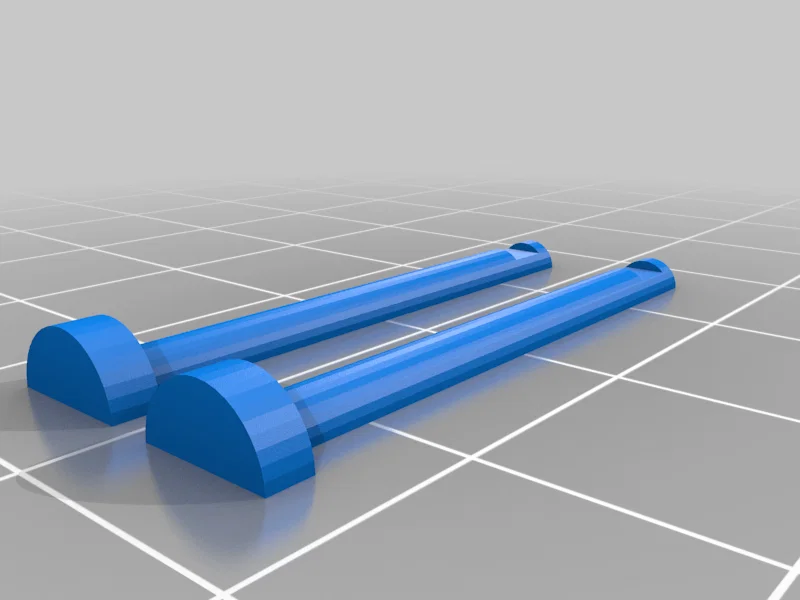

Thêm một axle và một clamp cho bánh xe, nếu ai thích kiểu này.
Axle được cắt làm 2 nửa và cần dán lại với nhau.
Cần chà nhám kỹ để chạy mượt.
Update: 07.04.21:
Chừa thêm clearance giữa base và phần holder của escapement mechanism, vì khớp rất chặt, có thể làm gãy.
Update: 11.04.21:
Trả về clearance cũ giữa base và holder của escapement mechanism, vì bản mới có thể bị lỏng quá.
Vát (chamfer) phần đáy để lắp vô dễ hơn.
Print Settings
Printer Brand:
Creality
Printer:
CR-10S
Rafts:
No
Supports:
Yes
Resolution:
200
Infill:
20
Filament:Creality PLA white + silver gray
Category: Toys & Games
