Hyperbolischer Trichter (Phễu hyperbolic cho marble run)

-German-\

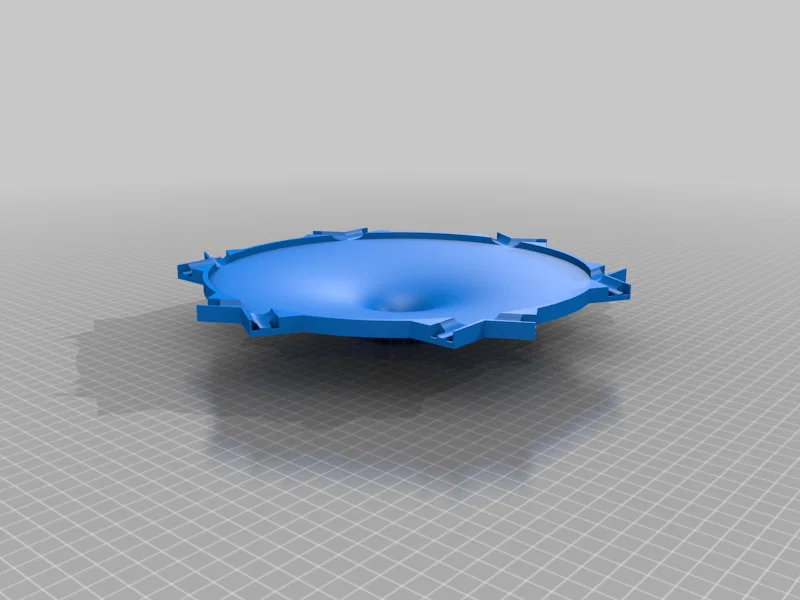

Đây là một cái phễu hyperbolic dùng để mở rộng cho đường chạy bi (marble run).

Cái phễu này được làm theo kiểu “phễu thả tiền/coin funnel” mà mình hay thấy ở sở thú hoặc các khu công cộng.

Bi sẽ chạy chậm ở vòng ngoài, càng vào gần phía trong thì tốc độ sẽ tăng lên.

Trong bộ model phễu có kèm thêm một chi tiết “nút chặn/đóng” (Verschluss-Teil).

Vì tùy theo tốc độ, đôi khi bi lại muốn thoát ra ở phía đối diện của phễu qua một lối vào khác, nên có thể dùng các nút này để đóng những lối vào không cần dùng. (khi cần thì mirror nút chặn trong slicer)

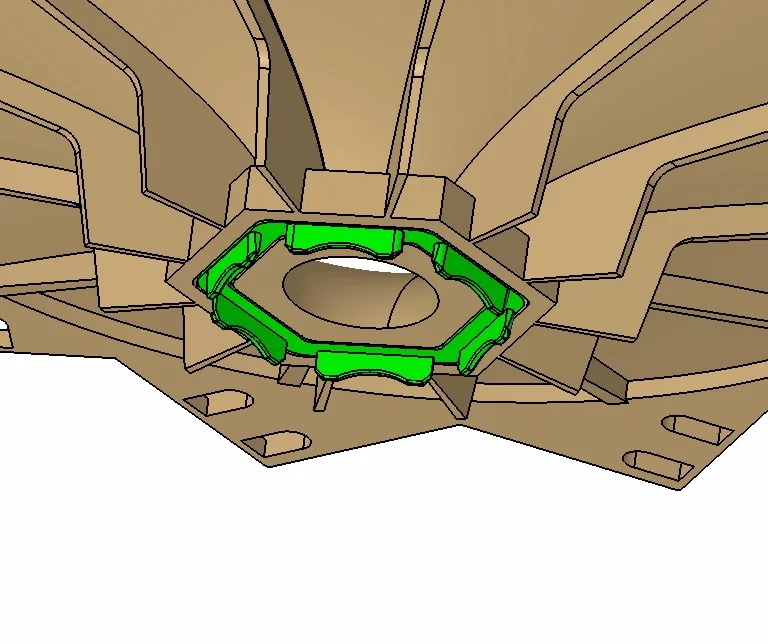

Phễu có một “vòng/ring” riêng với phần khoét (Aussparung) để không cản viên bi ở đoạn thoát (Auslauf).

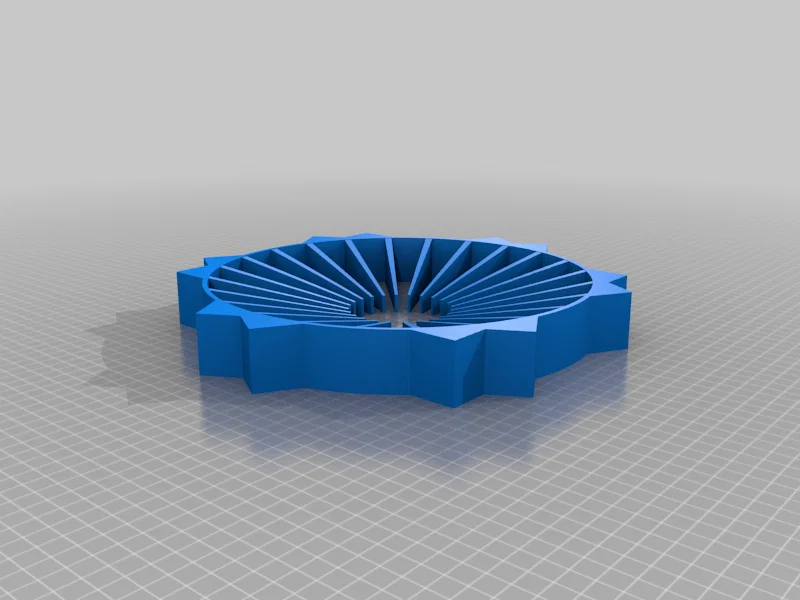

Để in được cái phễu, mình cũng thiết kế thêm một cấu trúc đỡ (support structure).

Cấu trúc đỡ này được thiết kế không có khe hở (Spalt), nên trong phần mềm slicer cần dịch theo trục Z khoảng -0.2 đến -0.4 mm.

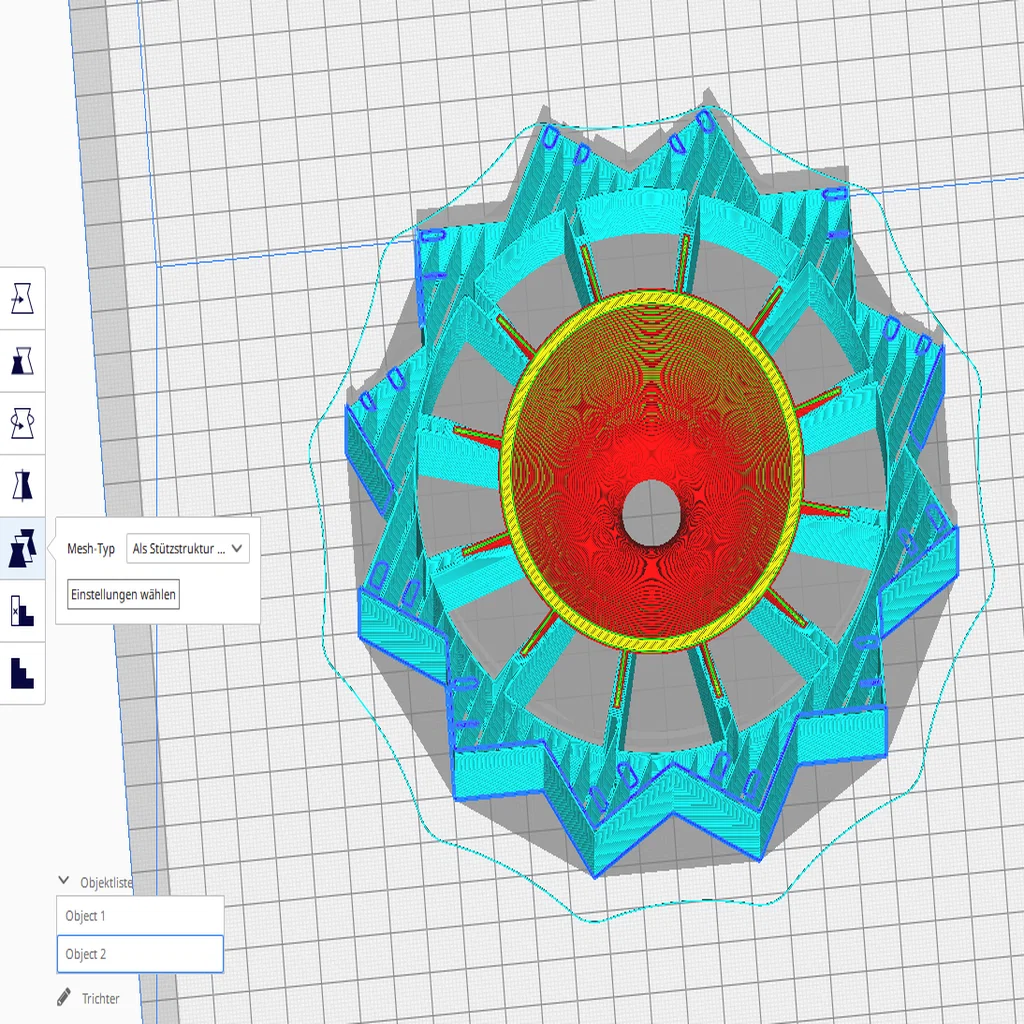

Mình để chi tiết support này trong slicer (Cura) ở chế độ “Print as Support” (xem hình)

Phễu sẽ được in theo phương đứng (kèm cấu trúc đỡ). (xem hình)

Các nút chặn và cái ring thì in lật ngược (upside down).

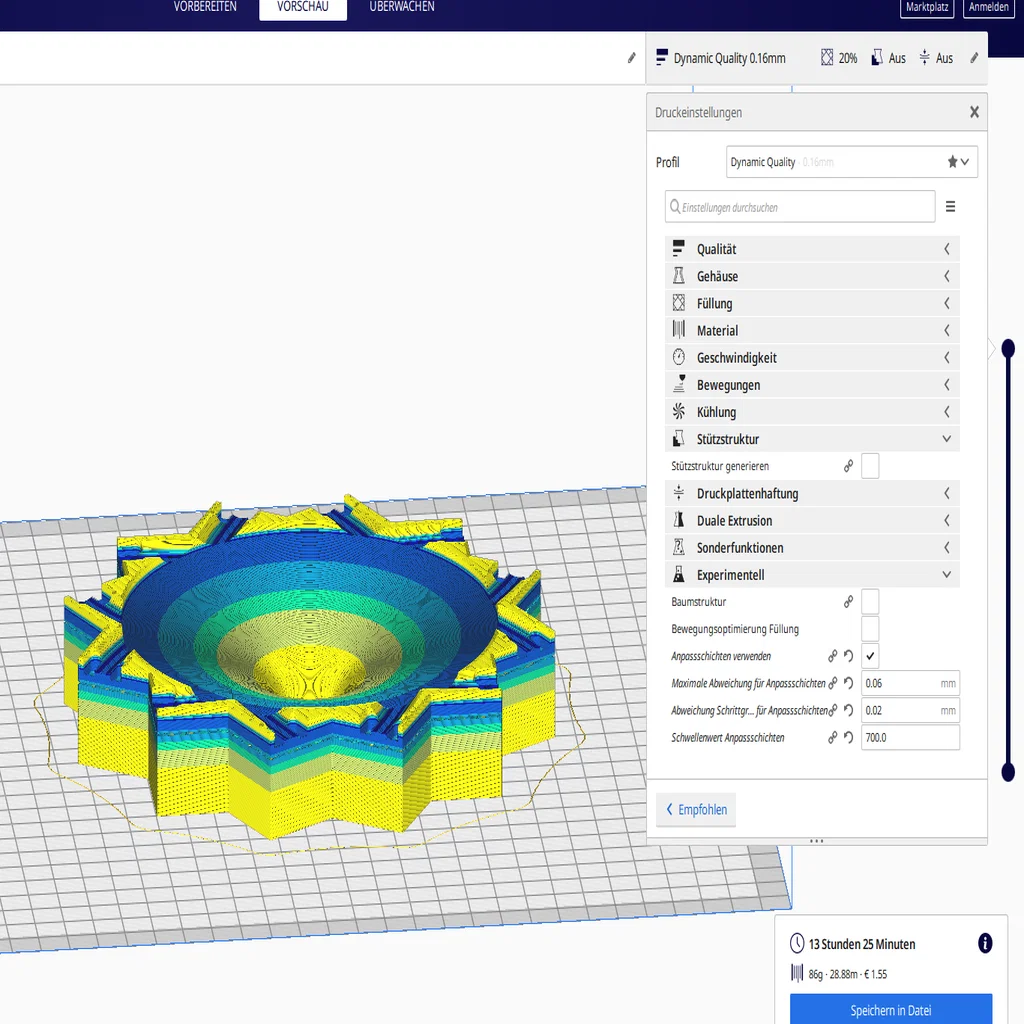

Để vừa tăng chất lượng bề mặt phễu, vừa tiết kiệm thời gian in, mình bật tùy chọn “variable layer height/Anpassschichten” trong slicer (Cura).

Nhờ vậy lúc đầu sẽ in với layer height 0.22 mm, và khi hình phễu càng thoải (flatter) thì layer height giảm xuống còn khoảng 0.1 mm.

(xem hình)

Để bi chạy lâu hơn và êm hơn, nên chà nhám (sanding) cho phễu.

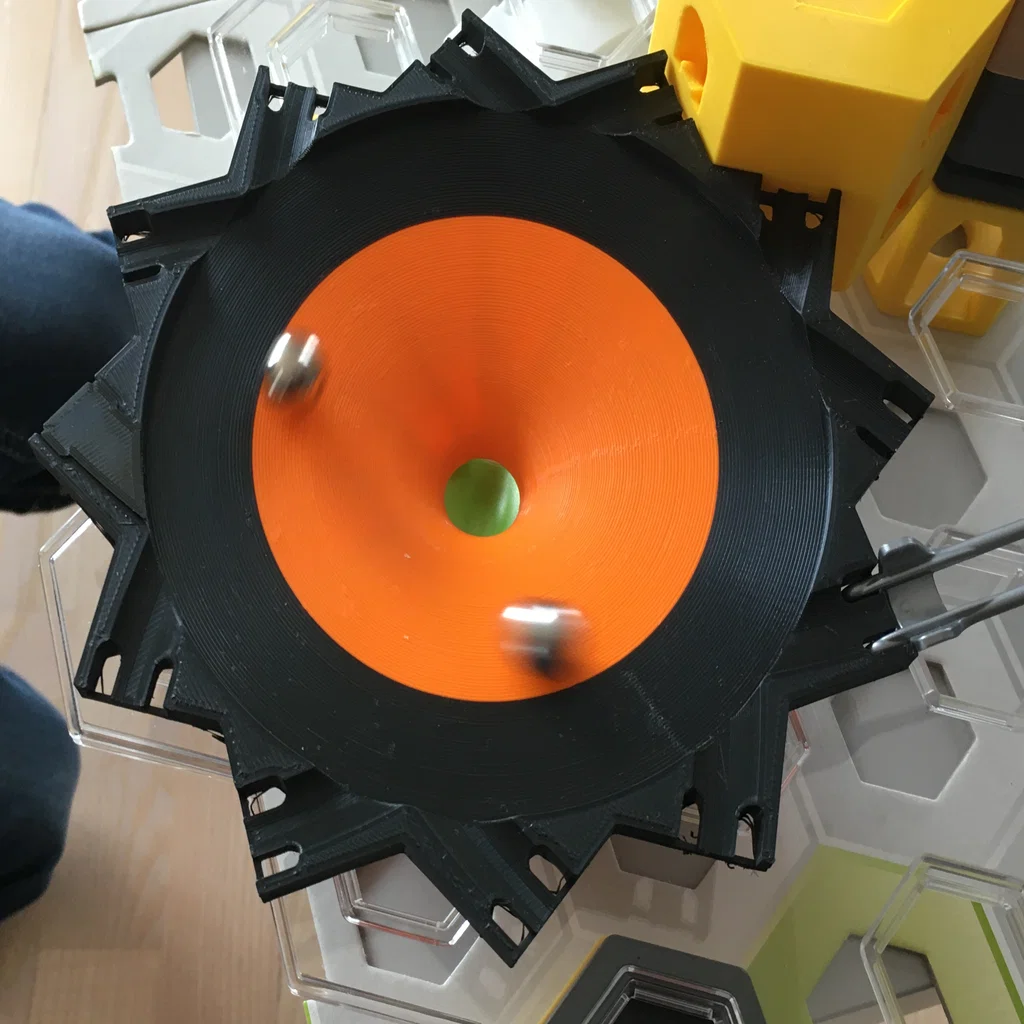

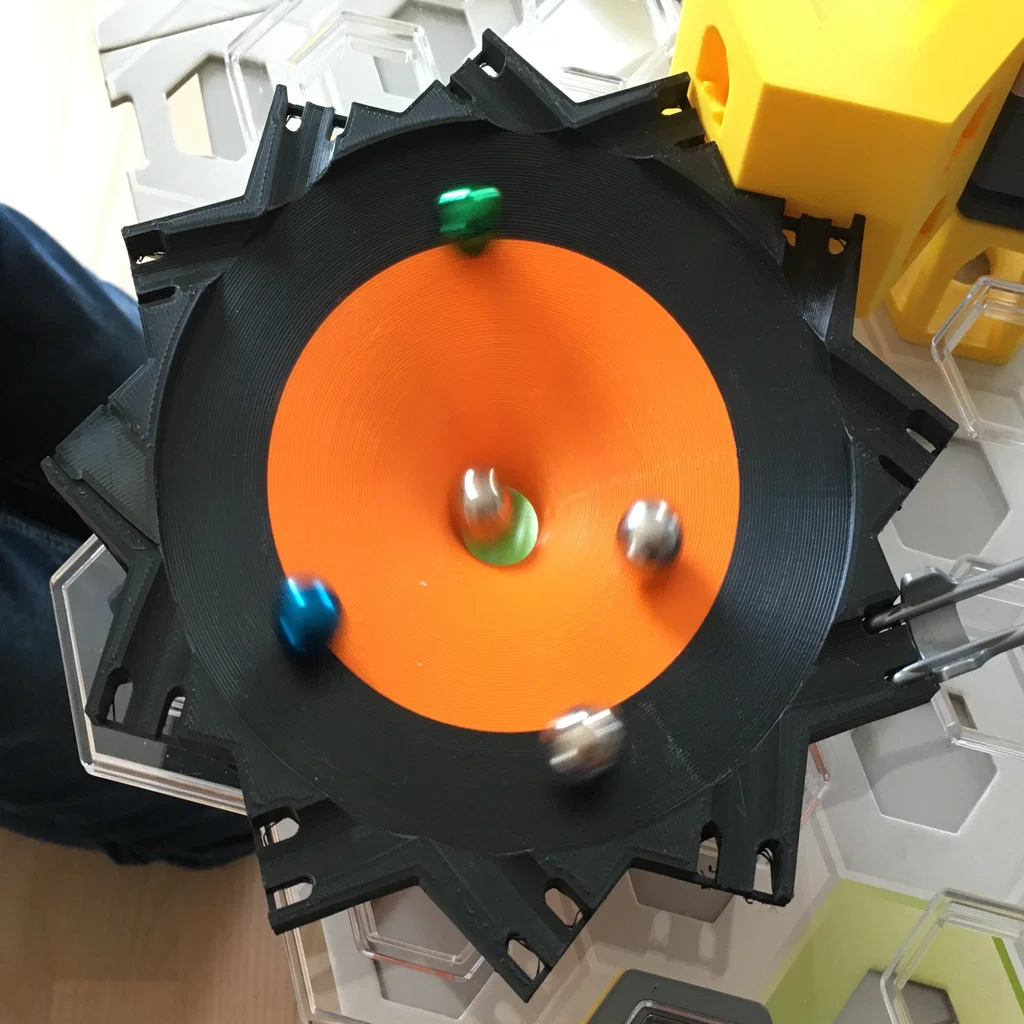

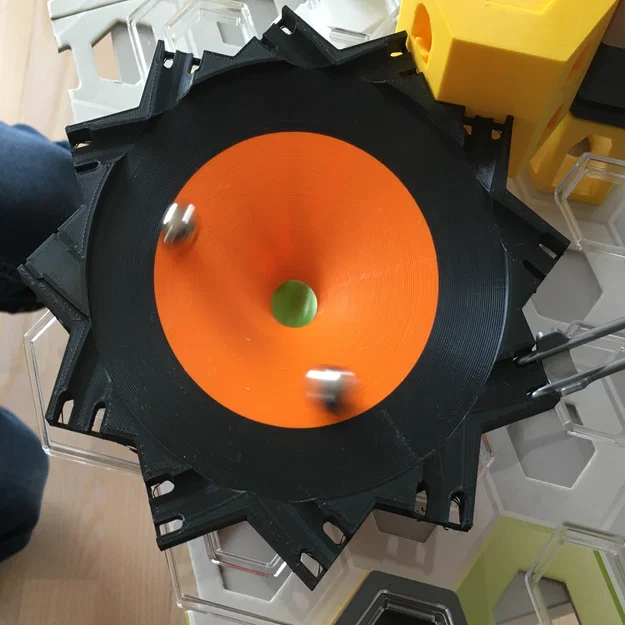

Đây là 2 video. 1 viên bi nhiều viên bi

Update 29.12.19: Đã upload thêm cái ring thứ hai, dày/chắc hơn. Update 07.02.20: Theo yêu cầu, đã upload thêm kích thước kế tiếp của phễu.

-English-\

Đây là một phễu hyperbolic cho marble run.

Cái phễu này được thiết kế theo kiểu “coin funnel”, thường thấy ở sở thú hoặc các khu công cộng. Bi sẽ chạy chậm ở vòng ngoài; càng đi vào phía trong thì tốc độ càng tăng.

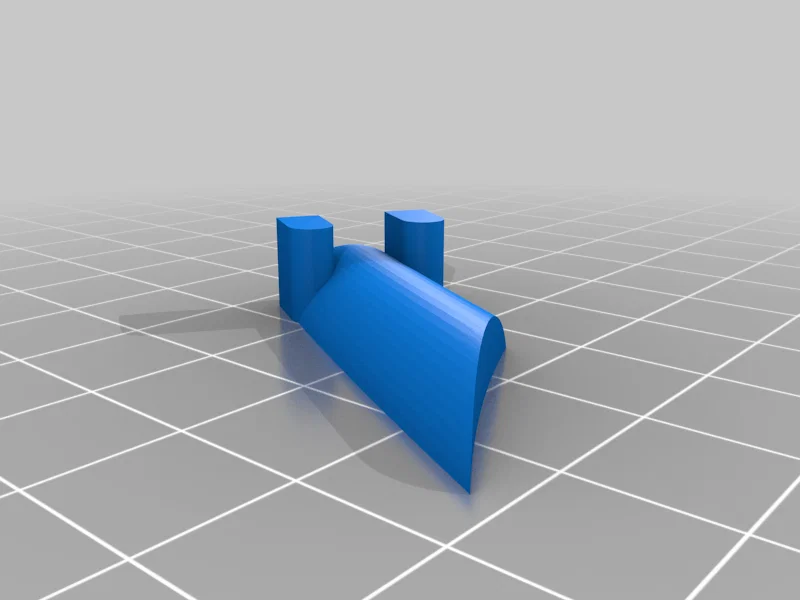

Có thêm một chi tiết nút chặn (closing plug).

Tùy tốc độ, đôi khi bi có xu hướng lăn ra khỏi phễu thông qua một lối vào ở phía bên kia. Những lối vào không dùng có thể được đóng lại bằng các nút này.

(khi cần có thể mirror nút trong slicer)

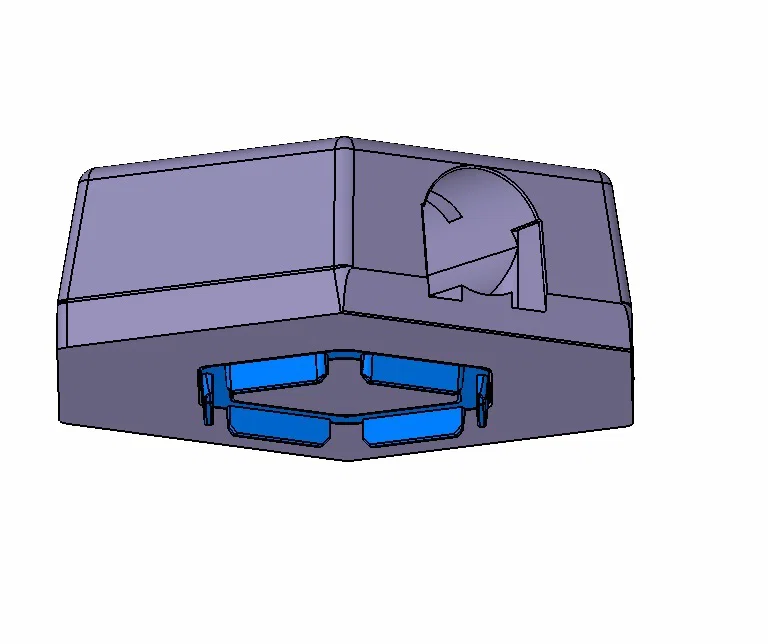

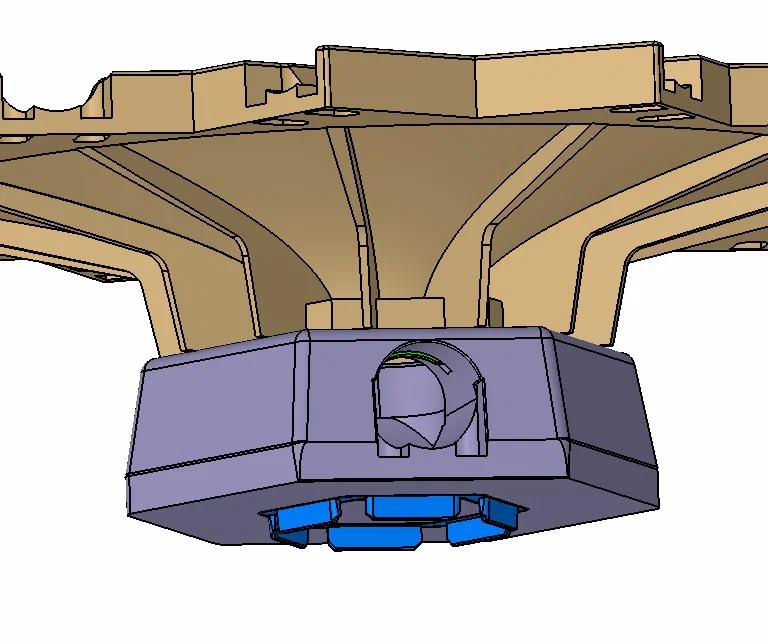

Phễu có thêm một ring riêng với phần khoét, để viên bi không bị khựng khi đi qua phần runout (model Auslauf).

Phễu cần support để in. Để tối ưu thời gian in, mình thiết kế một chi tiết riêng làm support. Support này được thiết kế không có gap, nên trong slicer cần dịch theo trục Z khoảng -0.2 đến -0.4 mm.

Với chi tiết support, mình chọn tùy chọn “Print as Support” (xem hình)

Phễu (kèm support) được in theo phương đứng.

Nút chặn và ring được in lật ngược.

Để tăng chất lượng phễu và tiết kiệm thời gian in, bật tùy chọn “variable layer height”. Bắt đầu với layer height 0.22 mm; ở những vùng thoải sẽ giảm còn 0.1 mm (xem hình)

Chà nhám nhẹ phễu để bi chạy lâu hơn và mượt hơn.

Video tham khảo: 1 viên bi nhiều viên bi

Update 29.12.19: Upload thêm một ring thứ hai, chắc hơn. Update 07.02.20: Có người muốn phễu ở size kế tiếp nên mình đã upload.

Print Settings

Printer Brand:

Creality

Printer:

CR-10S

Rafts:

No

Supports:

Yes

Resolution:

0,1 - 0,22 mm

Infill:

20

Filament: Basicfil + Enotpad PLA

orange + Schwarz
