Spirale cho marble run (đường ray xoắn ốc)

Đường ray xoắn ốc,

Dưới đây là một số đường ray xoắn ốc cho marble run.

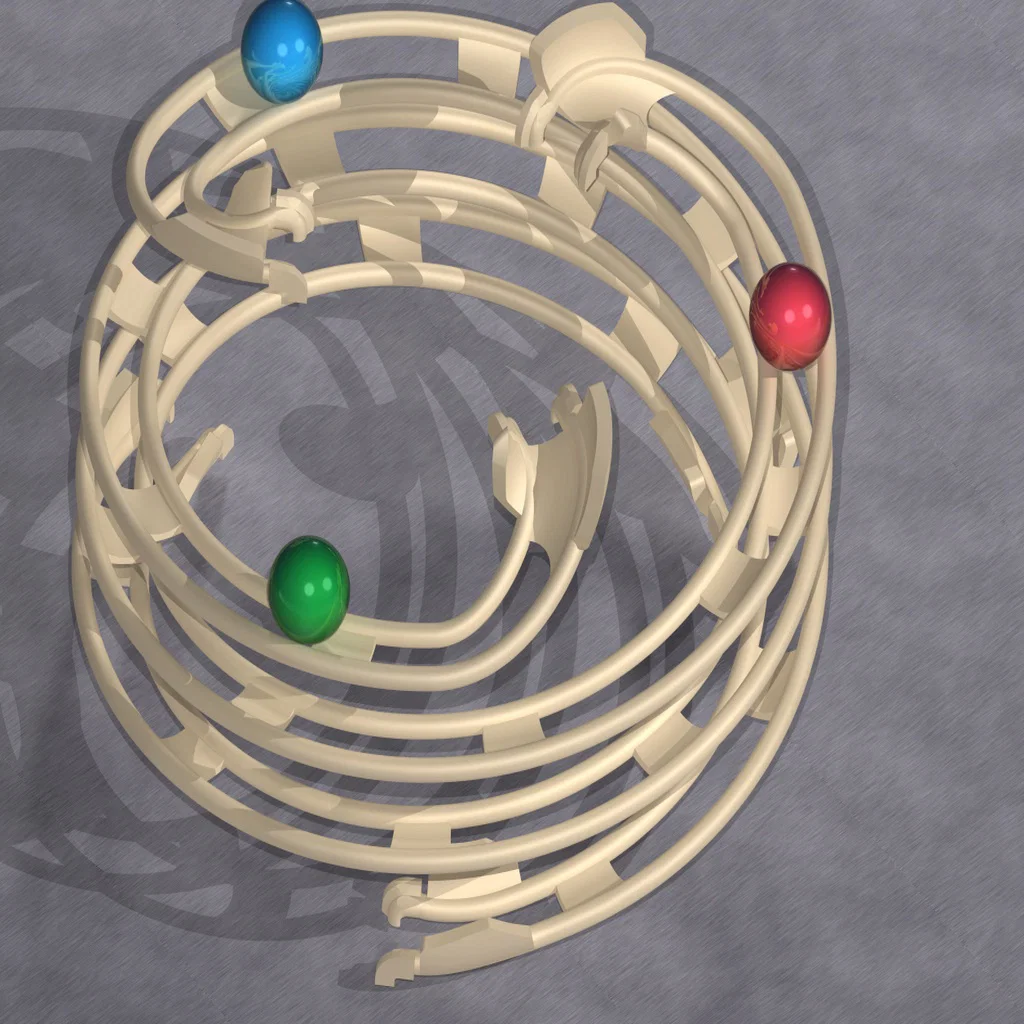

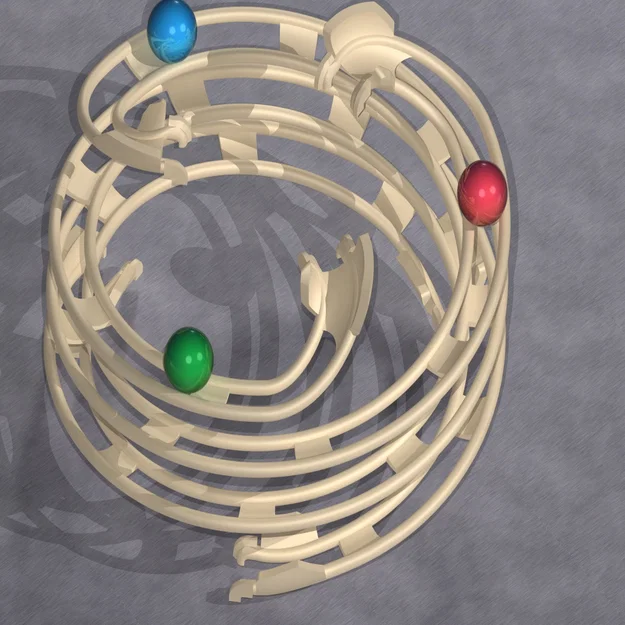

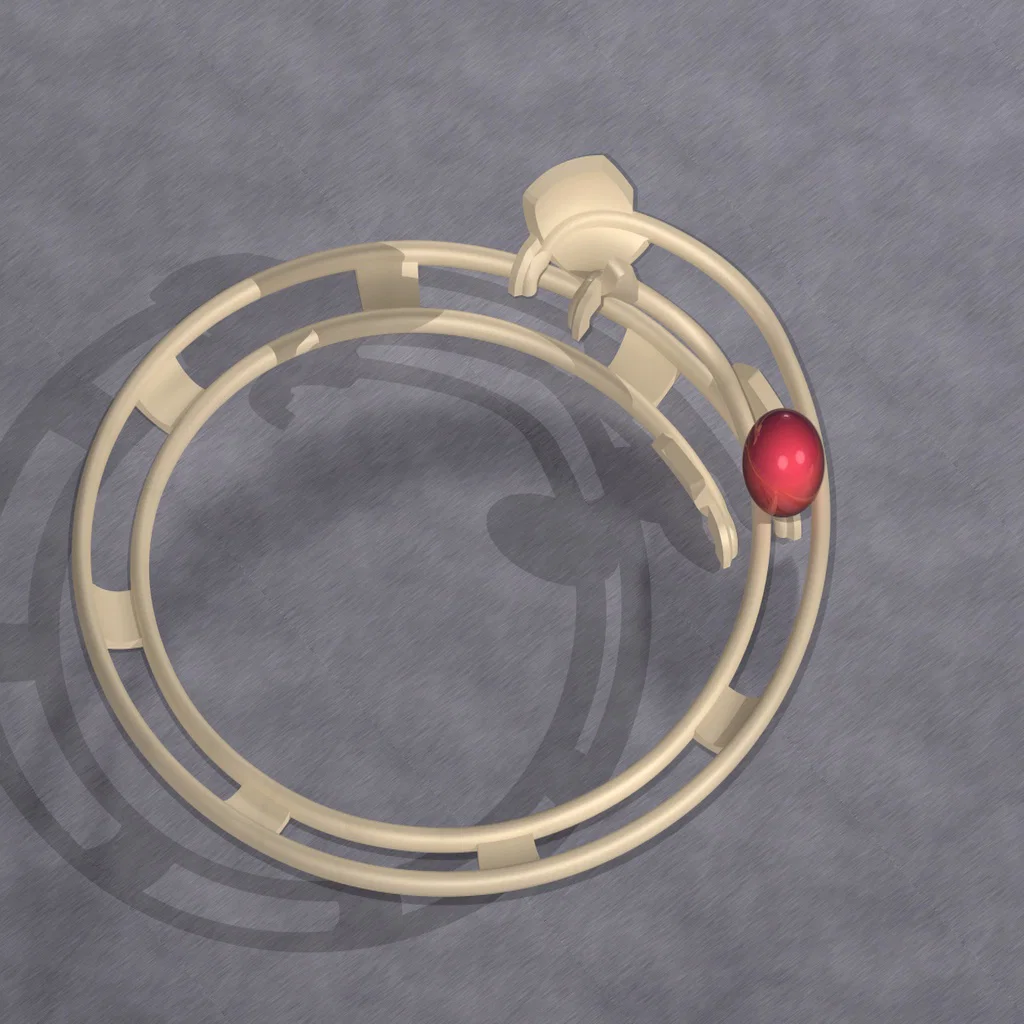

Có 3 mẫu khác nhau với số lượng lối vào (starts) khác nhau, và mỗi đường xoắn có 1 vòng 360 độ.

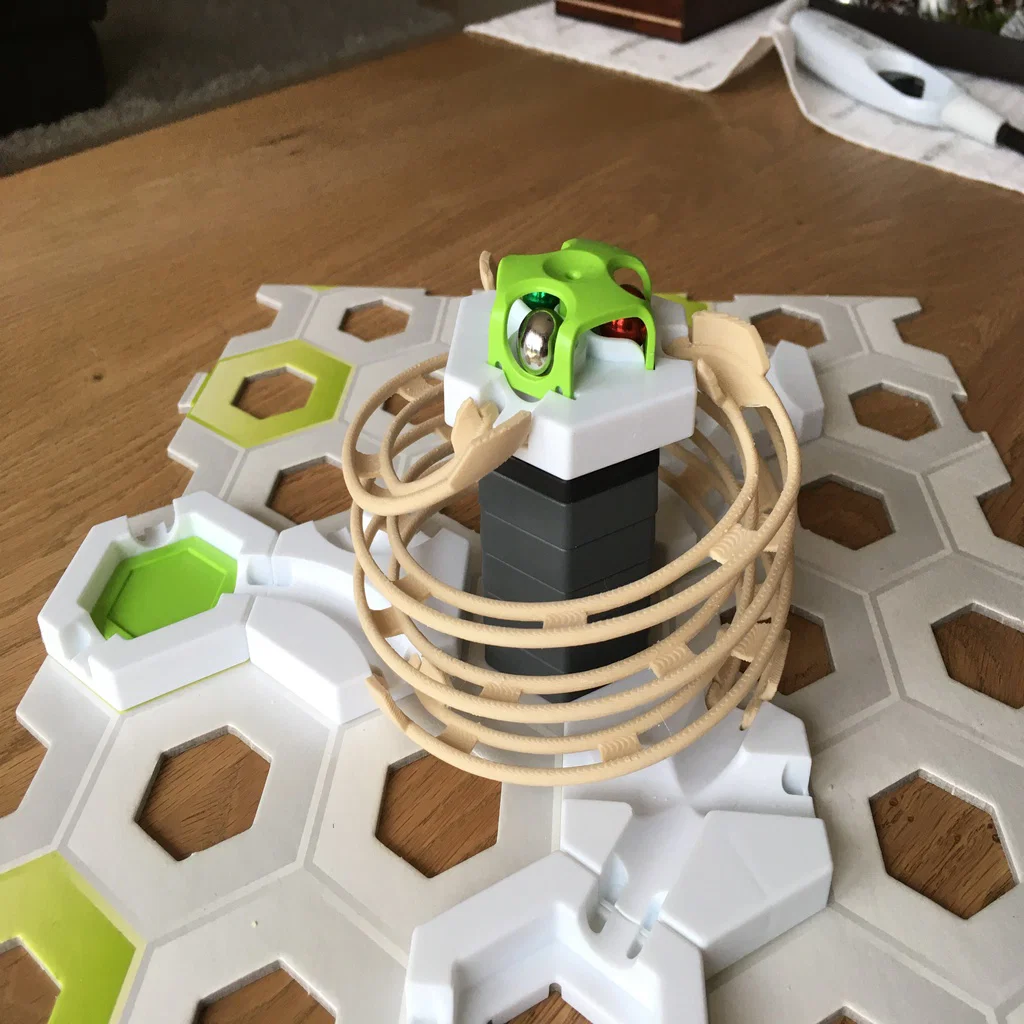

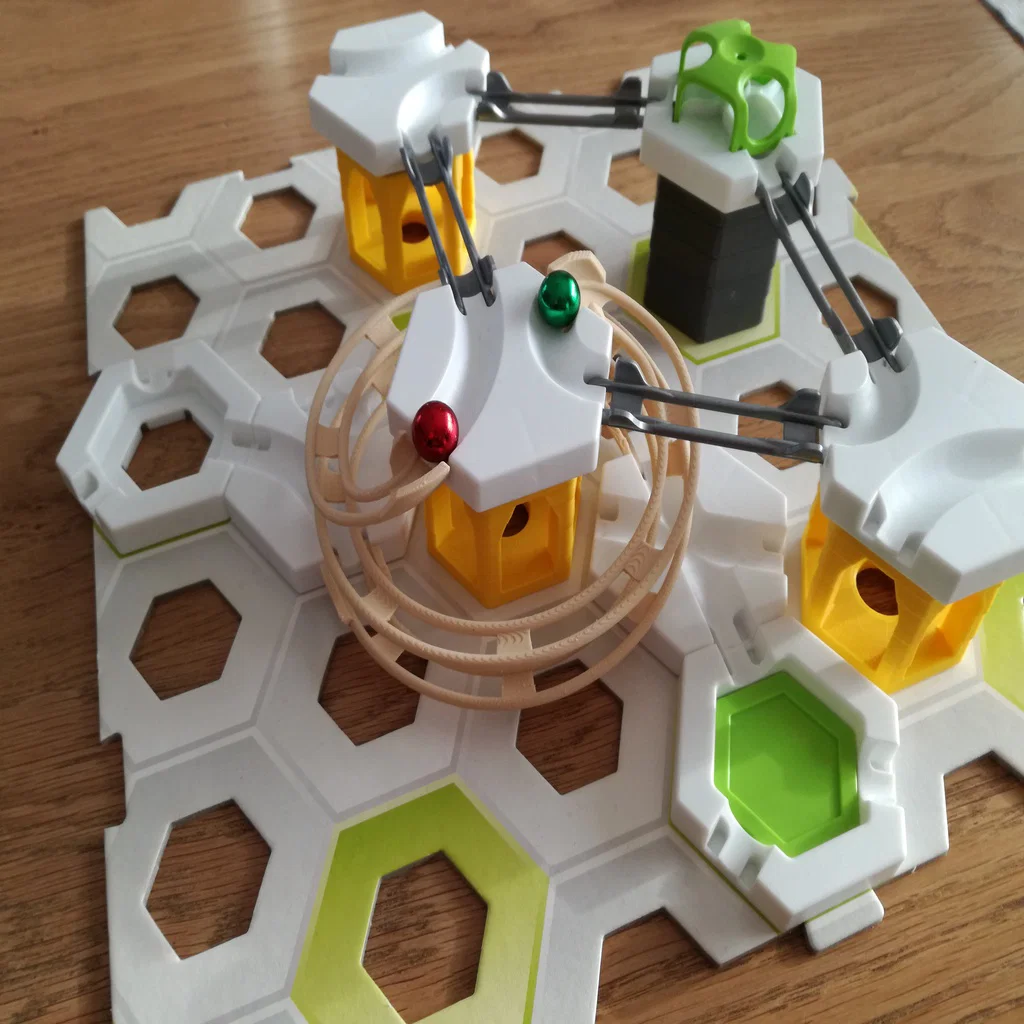

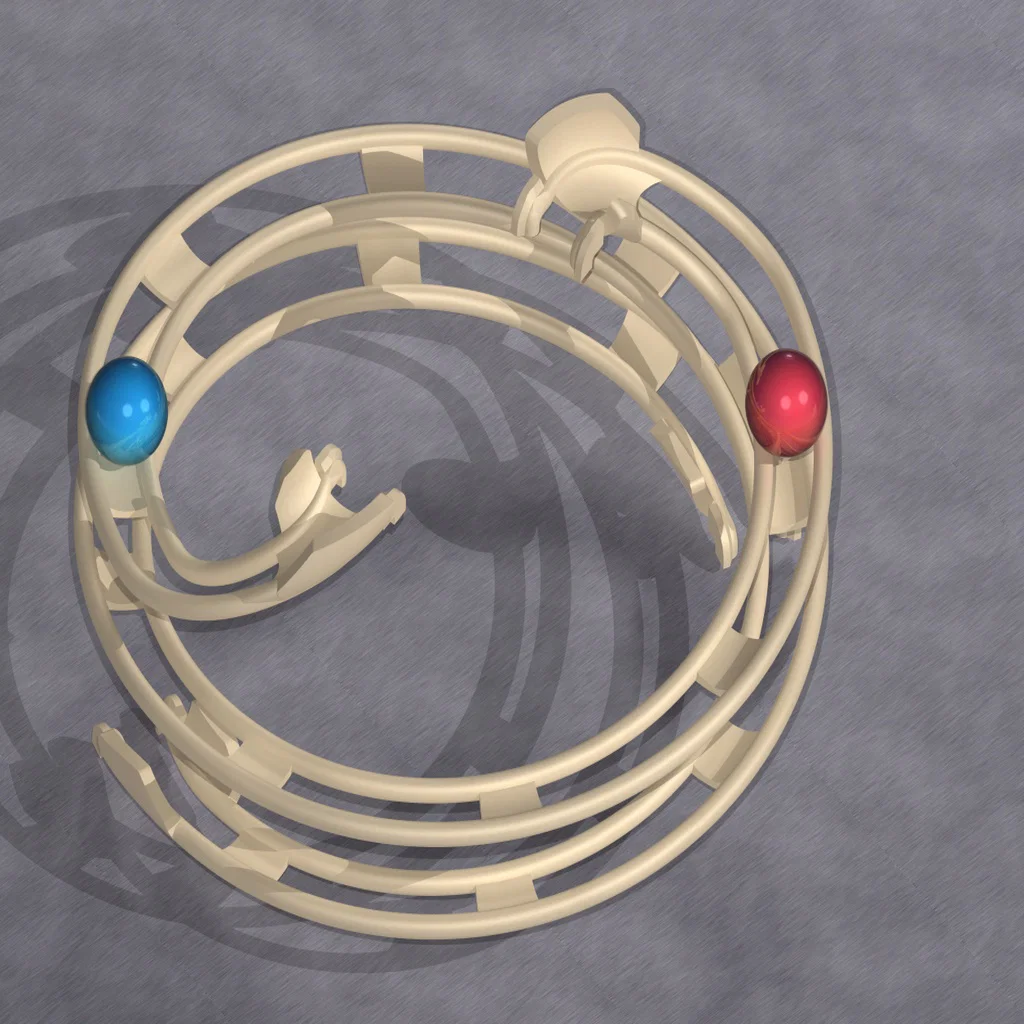

Trong video bạn có thể thấy dạng xoắn đôi với 2 viên bi chạy song song. double spiral triple spiral

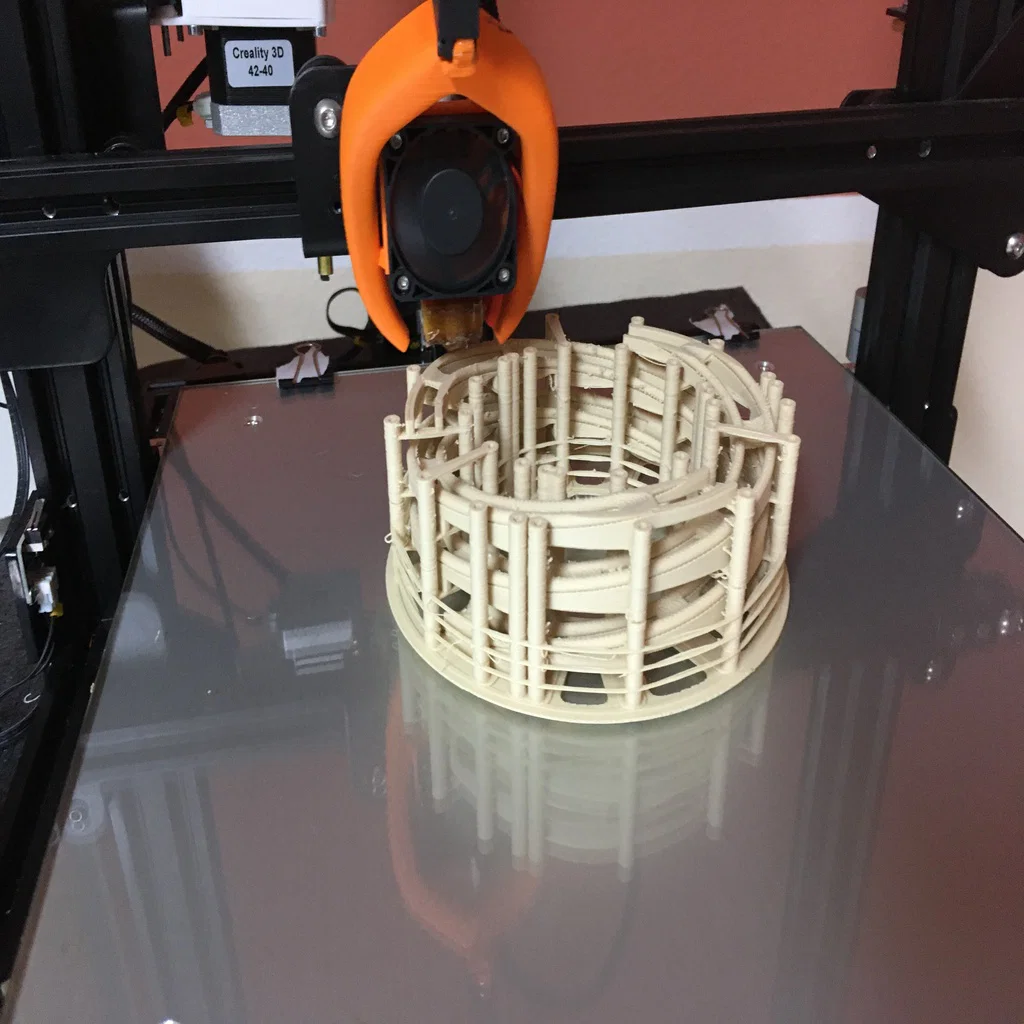

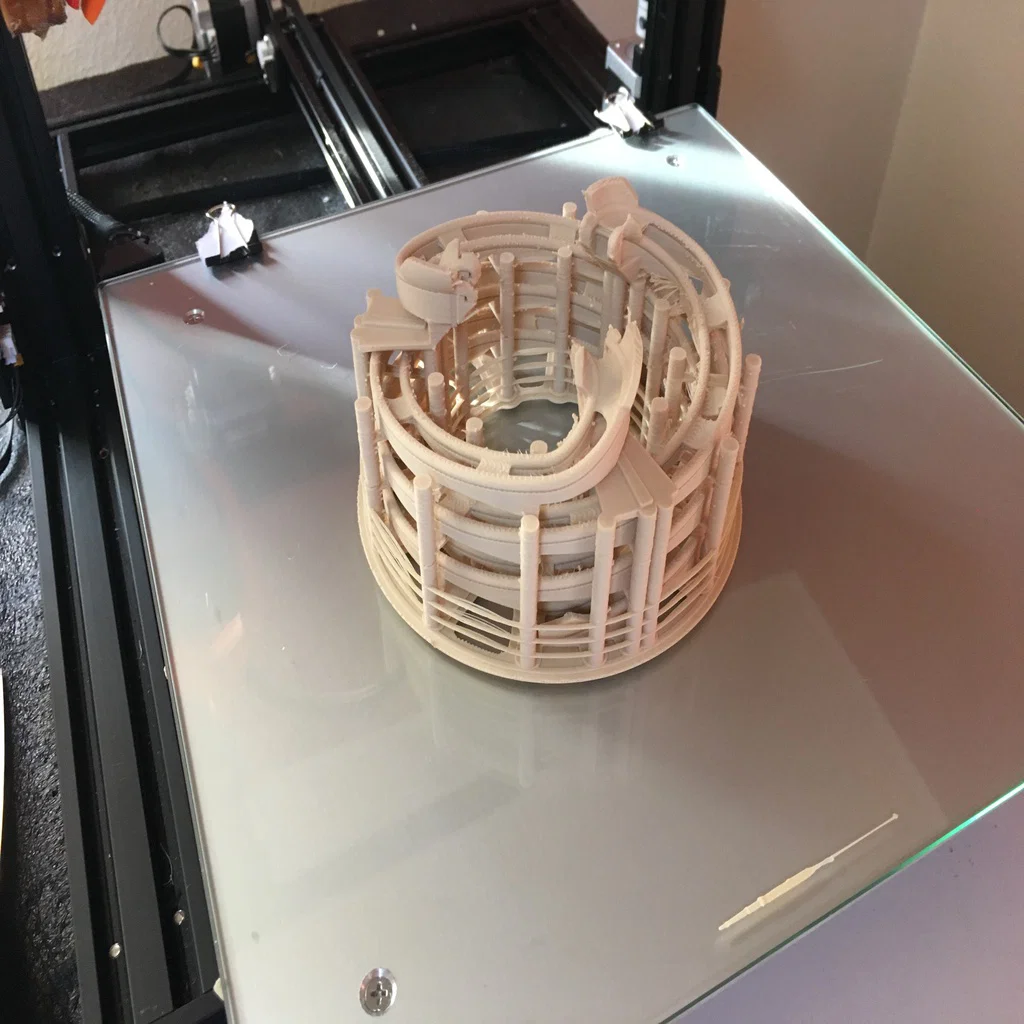

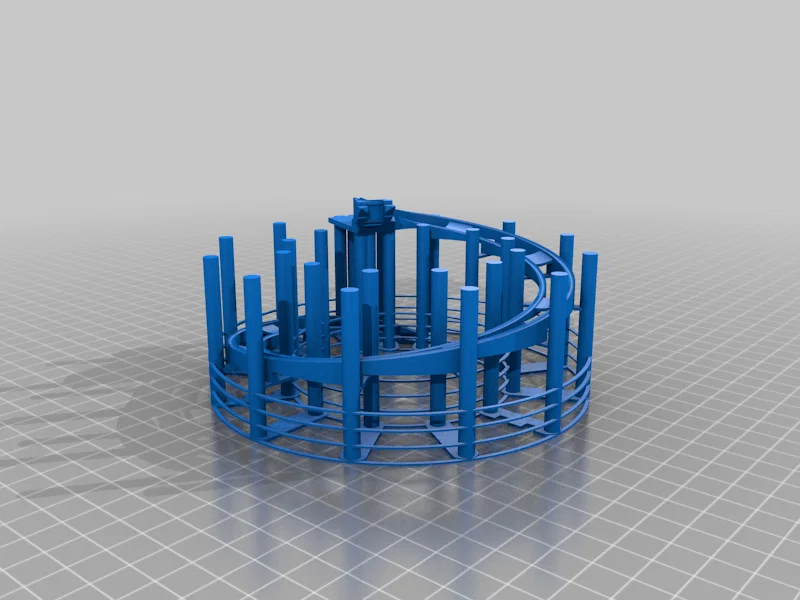

Mỗi đường xoắn đều có 1 phần support đi kèm.

Hãy load model đường ray và model support vào slicer của bạn.

Canh vị trí cả hai model thủ công vào đúng tâm của bàn in. (cả hai có cùng tọa độ)

Model support được thiết kế không có khe hở, nên trong slicer cần hạ theo trục Z khoảng -0.2 đến -0.4mm. (xuống)

Lúc này sẽ có một khe hở giữa model support và model đường ray khoảng 0.2 đến 0.4mm.

Phần support được in như “normal model”.

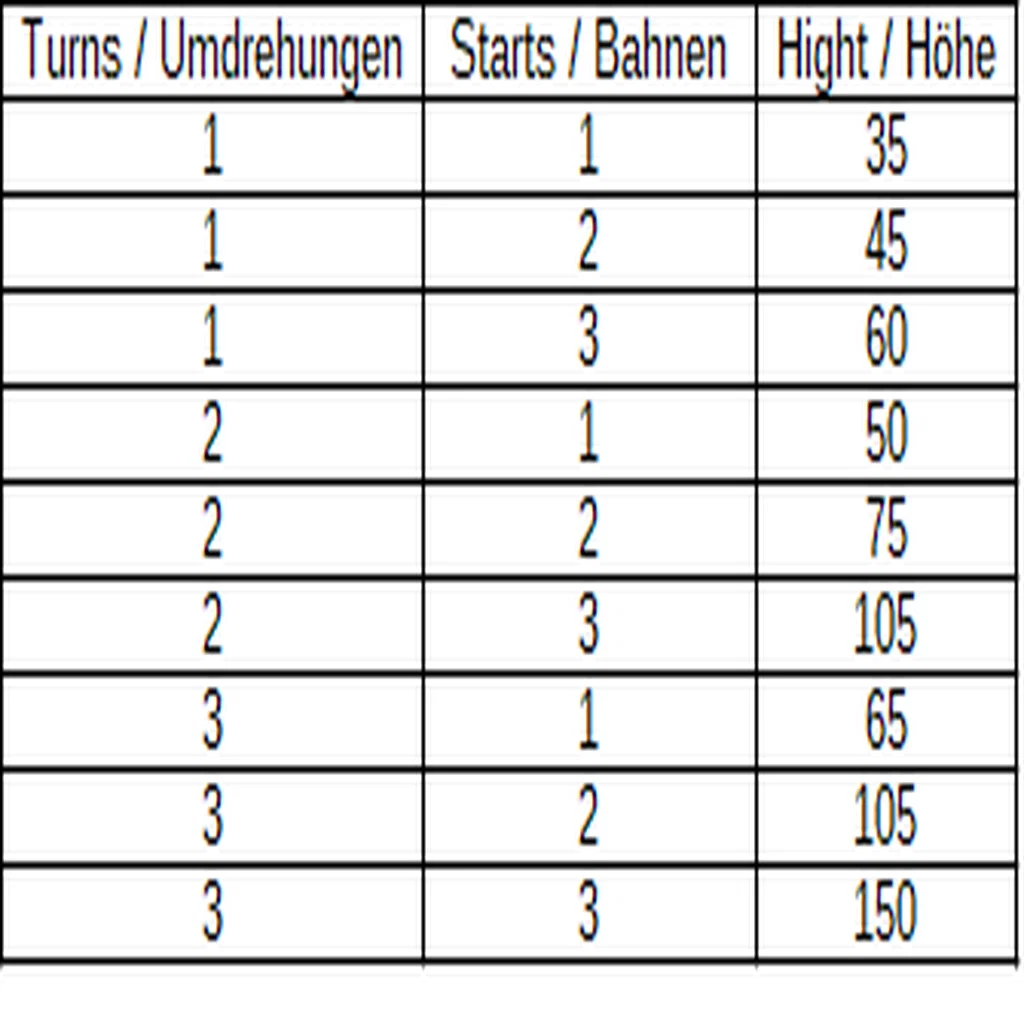

Model này đã được tuỳ biến, nên có thể làm các chiều cao khác nhau. (xem danh sách)

Nếu cần, hãy để lại comment, mình sẽ upload file STL.

Cập nhật 20.12.2019:

Trong chương trình slicer của mình, không phải model đường ray nào cũng đồng tâm với model support.

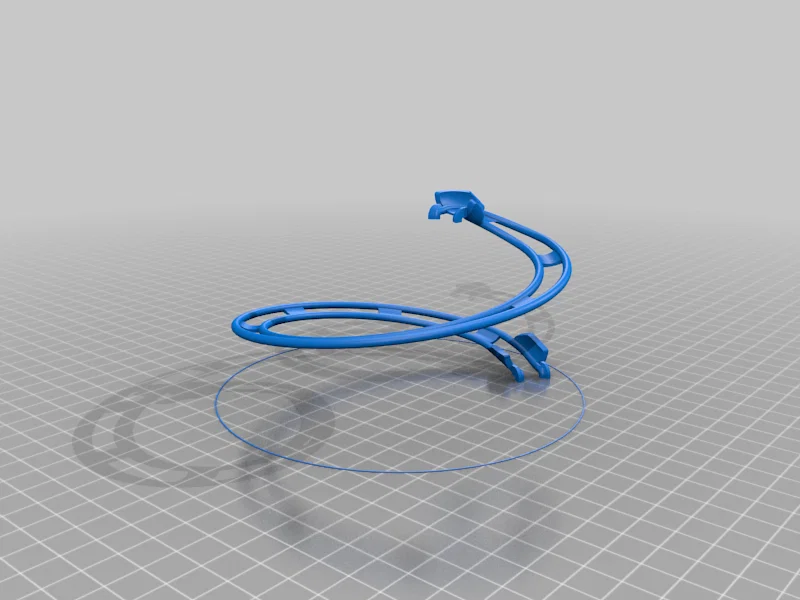

Vì vậy mình tạo thêm một vòng tròn bao quanh cả hai model để đảm bảo điểm tâm của hai phần nằm đúng vị trí.

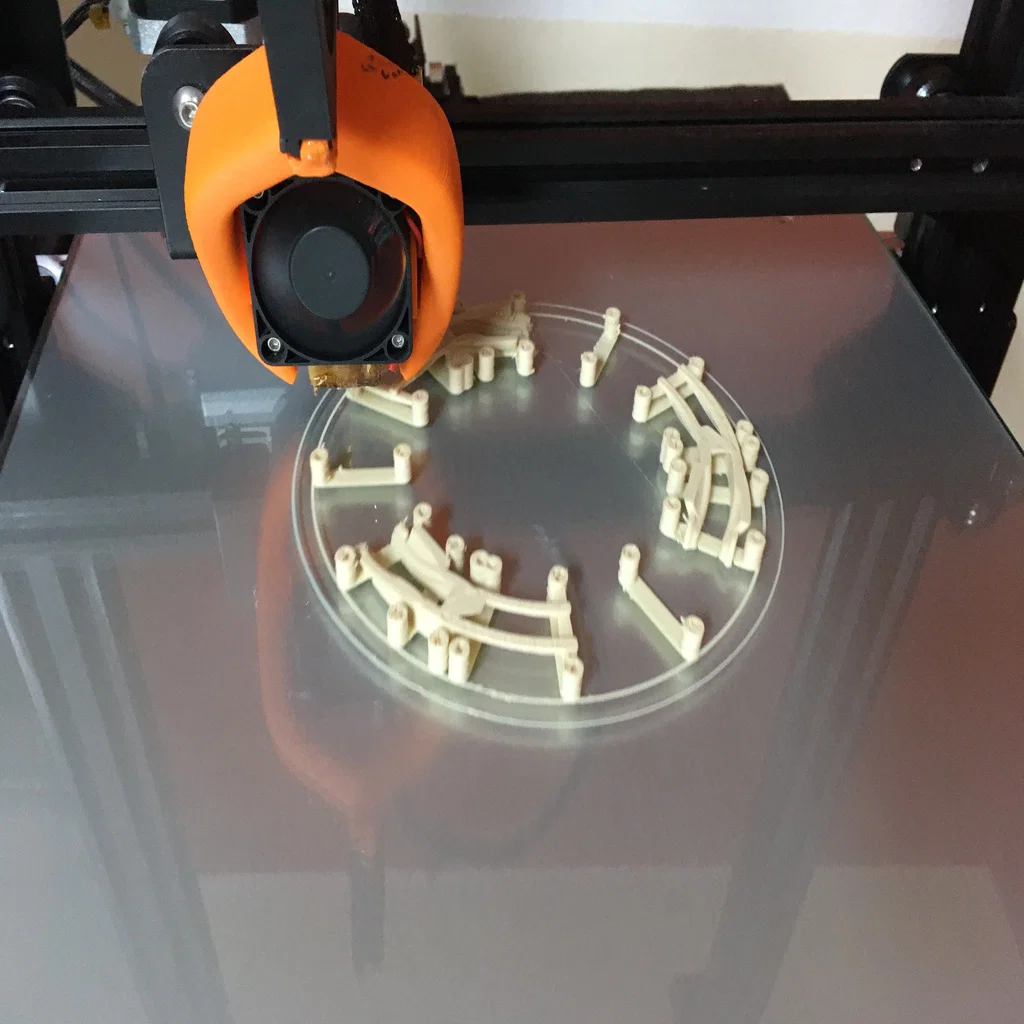

Cái ring này cũng nằm ở giữa và được copy thêm 3 lần theo chiều cao để ổn định các trụ của phần support.

Thiết lập in (Print Settings)

Hãng máy in:

Creality

Máy in:

CR-10S

Rafts:

Yes

Supports:

No

Độ phân giải:

0,2

Filament:

enotepad PLA

wood
