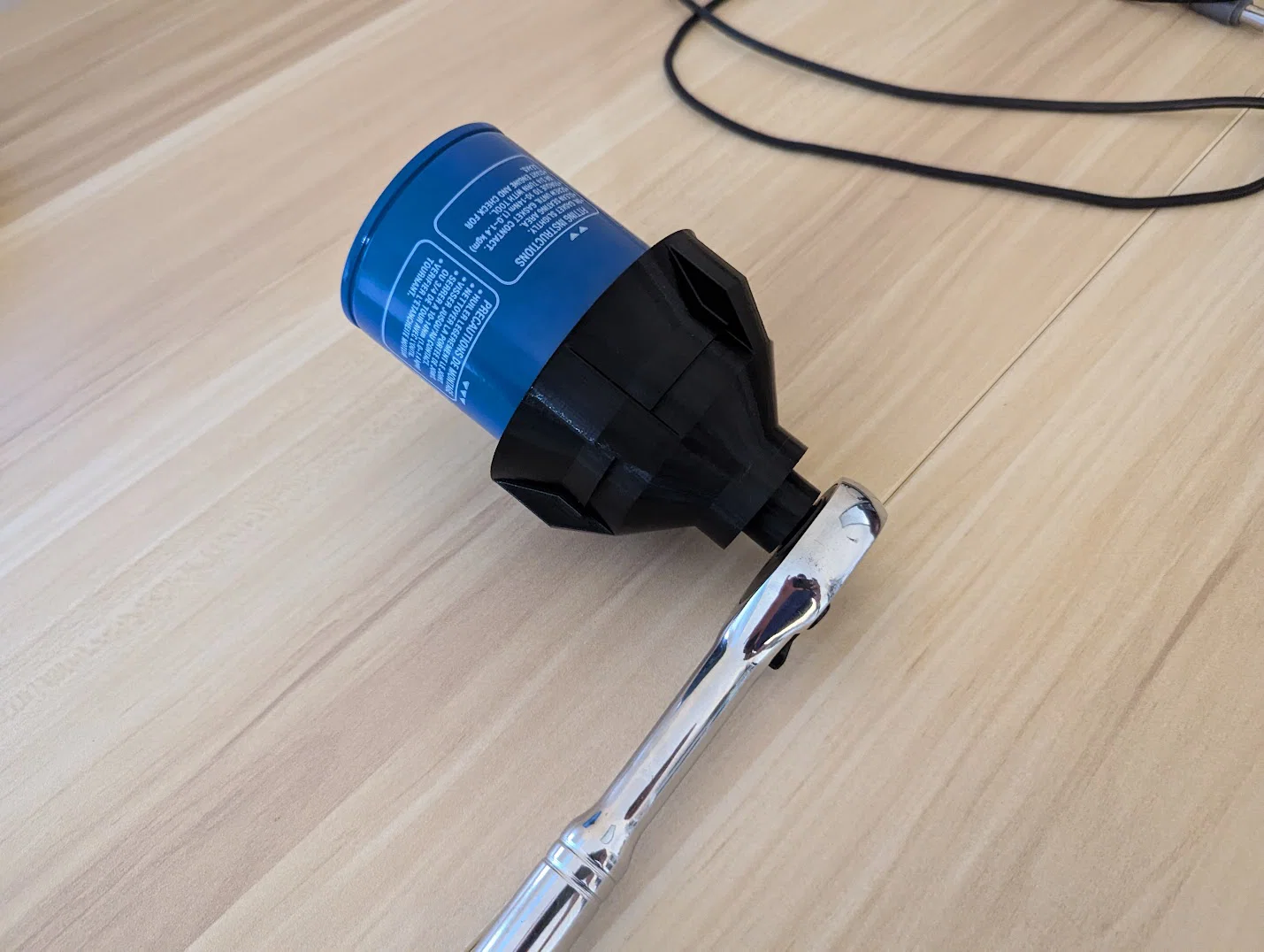

Mỏ lết lọc dầu parametric “No-mess” (Parametric No-mess oil filter wrench)

Đây là thêm một mẫu “No-mess oil filter wrench” nữa, nhưng điểm hay là bạn có thể chỉnh model cho vừa đúng kích thước lọc dầu của bạn.

Phần lớn kích thước lọc dầu thường được chuẩn hoá như 64.3mm, 64.5mm, 65mm, 74mm… Tuy nhiên thực tế thì kích thước lại có rất nhiều biến thể tuỳ theo hãng sản xuất lọc. Vì vậy, để tìm được model đúng chính xác size lọc bạn cần là chuyện không dễ.

Mục tiêu của thiết kế này là giải quyết vấn đề đó. Đây là một model oil filter wrench dạng tham số (parametric) làm bằng FreeCAD. Bạn có thể chỉnh các tham số của model để phù hợp nhu cầu.

Cách đổi tham số:

1. Mở bảng spreadsheet tham số trong project

2. Chỉnh Filter diameter parameter trong sheet cho đúng với lọc của bạn

   Lưu ý: Đừng đổi tham số “gắt” kiểu từ 63.5 xuống 40mm một lần; nên đổi từ từ kiểu 63.5 → 60 → 55 → … → 40mm. Nếu không FreeCAD hay bị lỗi recompute và làm hư model.

3. Nếu bạn muốn đổi hình học phần cone, hãy chỉnh các tham số: Cone {top, rib, bottom} diameter tương ứng. Đường kính ở giữa sẽ tự được điều chỉnh theo size lọc của bạn.

Change log:

• Update: 2024/08/14 (v2)

  • Đã sửa link bị hỏng khi mở trong FreeCAD 0.21.2
    • Mình đã xác nhận có thể mở mà không có cảnh báo…
  • Sửa việc model vẫn chưa được tham số hoá (parameterized) hoàn toàn để đúng nghĩa parametric

• Update: 2024/08/12 (v2)

  • Giải quyết xung đột tên alias trong spreadsheet
  • Bỏ các tham chiếu external geometry không cần thiết (gây ra nhiều cảnh báo)
  • Thiết kế và kiểm tra trên FreeCAD 0.22-dev

Bạn có thể chỉnh model bằng parameter sheet ngay trong project FreeCAD.

Để test với lọc của bạn, bạn có thể dùng model filter_wrench_tester để tiết kiệm thời gian in và vật liệu.

Vật liệu khuyến nghị là PET-G hoặc loại chịu nhiệt cao hơn như ABS, ASA. Nếu bạn chỉ dùng ở nhiệt độ bình thường thì PLA cũng ổn.

Mong nhận được góp ý từ bạn.
