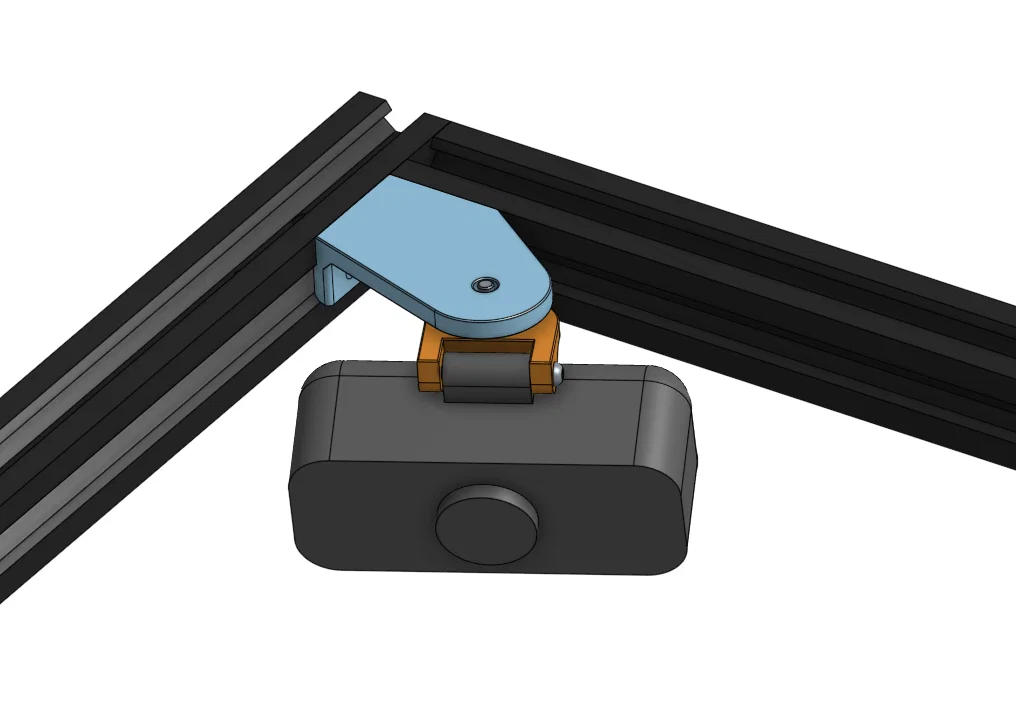

Mount góc nhôm 2020 gắn webcam Gehuay cho Voron Trident

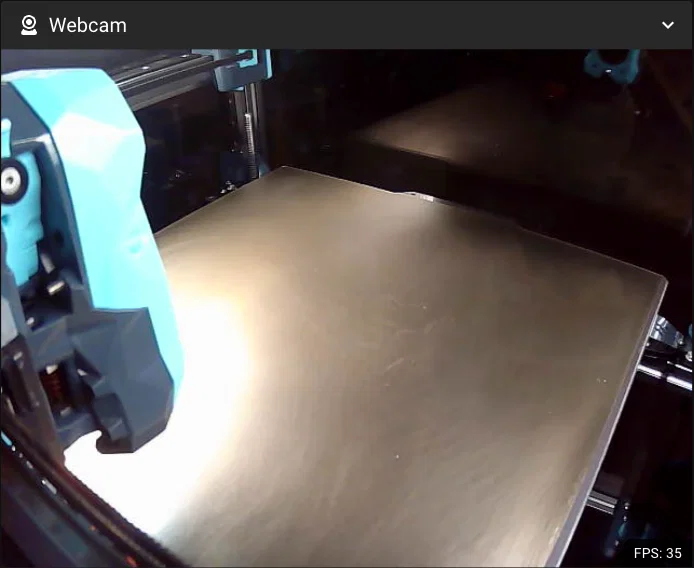

Đây là mount góc cho nhôm định hình 2020 dành cho webcam Gehuay 1080p 120deg. Thiết kế này làm cho Voron Trident, nhưng nhiều khả năng cũng sẽ hợp với các máy in dạng khung cube dùng 2020 khác. Ưu điểm là webcam có góc nhìn rộng hơn bình thường.

Tính năng

• Chỉnh được tilt và swivel

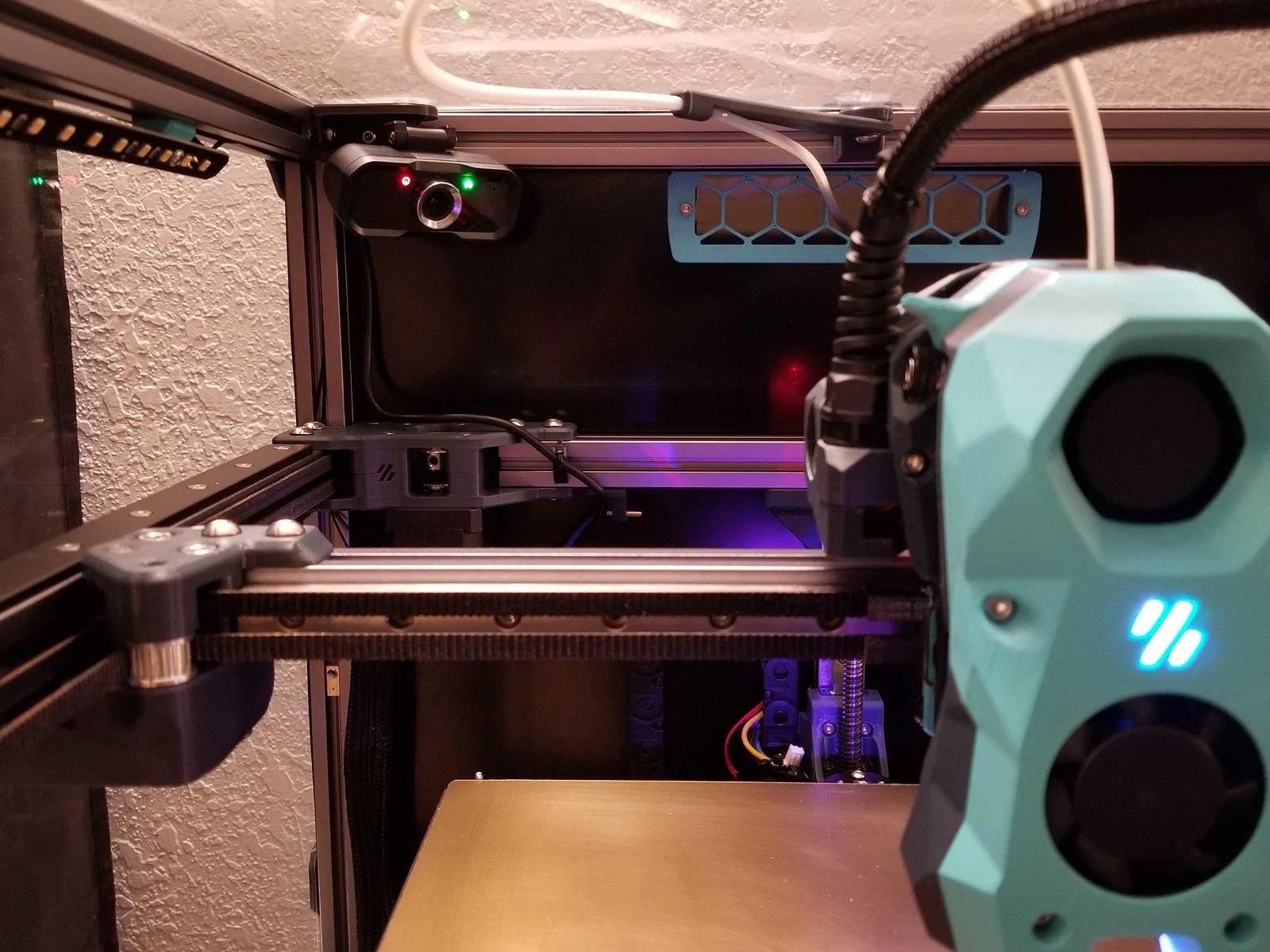

• Đặt lùi đủ xa để không vướng toolhead StealthBurner

Thiết lập in (Print Settings)

• 4 perimeters
• 4-5 shell top/bottom layers
• 25-40% infill
• ABS hoặc ASA

BOM

• (1) Vít M2.5 x 25mm button head
• (1) Đai ốc M2.5
• (1) Heat insert M3 4.5 __ 5mm ("kích thước tiêu chuẩn")
• (1) Vít M3 x 10mm cap head
• (2) Vít M3 x 6mm hoặc 8mm cap head
• (2) M3 hammer heat T-nuts (hoặc loại extrusion nuts bạn thích)
• (1) Webcam GEHUAY 1080P 120deg
• Bạn cũng nên in 1–2 cái này để quản lý dây cho gọn hơn

Lắp ráp (Assembly)

• Gắn đai ốc M2.5 vào phần swivel
• Ép heatset M3 vào phần Mount
• Bắt phần swivel vào mount bằng vít M3 x 10mm
• Gắn mount lên khung bằng vít M3 x 8mm và hammer head nuts
• Lắp camera vào phần swivel và siết bằng vít M2.5
• Siết vừa đủ chặt để không tự xoay, nhưng đừng chặt quá để còn chỉnh được tilt hoặc swivel
