Bộ khóa lên dây Ukulele (Ukulele tuners)

Bộ khóa đàn ukulele

Cập nhật - 13-08-24. Mình đã thiết kế một mẫu mới hơn, chắc hơn và tốt hơn.

Cập nhật - 21-04-24: Mình gặp một vài vấn đề là chốt khóa (tuner peg) bị gãy sau khi căng dây một thời gian. Mình đã thiết kế lại chốt để chắc hơn. Mình cũng chỉnh lại các vòng đệm (washers) để khít hơn. Dù đã redesign, bạn vẫn nên tránh dùng các filament yếu cho cơ cấu khóa lên dây, ví dụ như loại silk.

Video bên dưới có thêm hình ảnh và chi tiết về cách lắp bộ khóa.

Khoảng cách lỗ, kích thước và loại vít dùng đã được thiết kế để bộ khóa có thể thay thế kiểu “drop-in” cho khóa ukulele Grover, model 9NB.

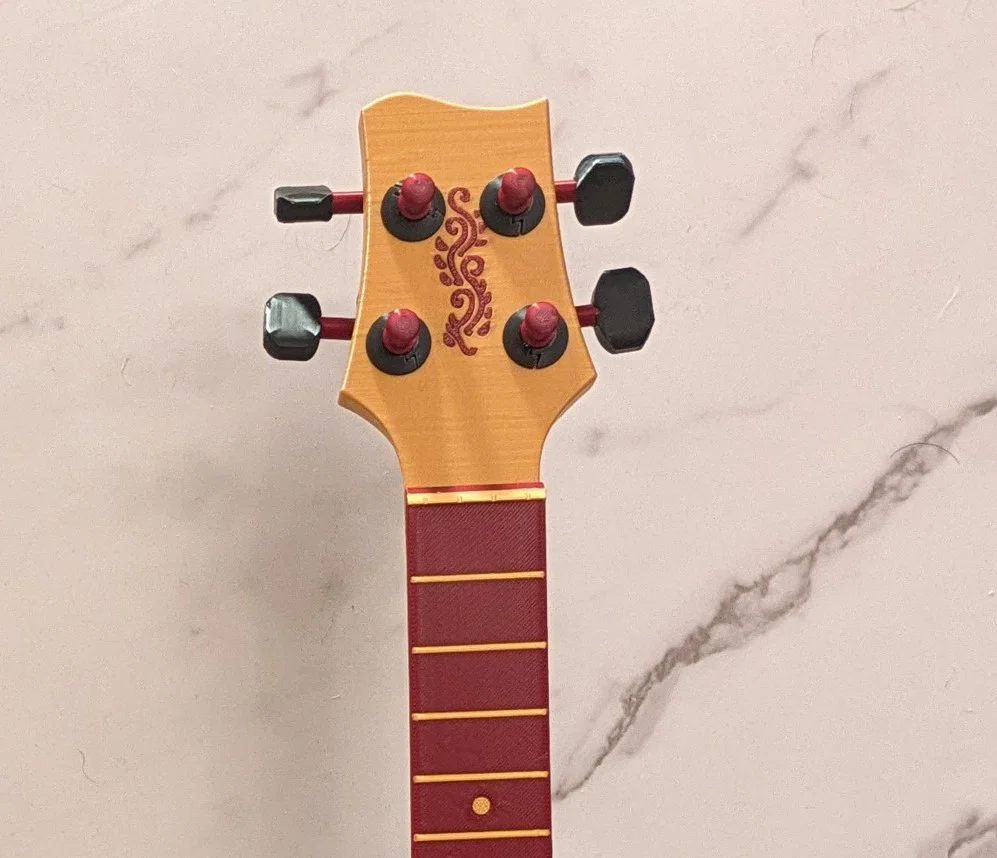

Nếu bạn muốn in thêm một cây ukulele đi kèm với bộ khóa, bạn có thể in mẫu soprano ukulele của mình.

Tất cả chi tiết đều được in bằng PLA với độ phân giải 0.12 nm và infill 50% để tăng độ bền. Nếu in nhiều hơn một chi tiết cùng lúc, mình thường dùng brim.

Vít gỗ số 2 dài 3/8'' được dùng để bắt bộ khóa vào ukulele, và bắt nắp khóa (tuner cover) vào đế khóa (tuner base).

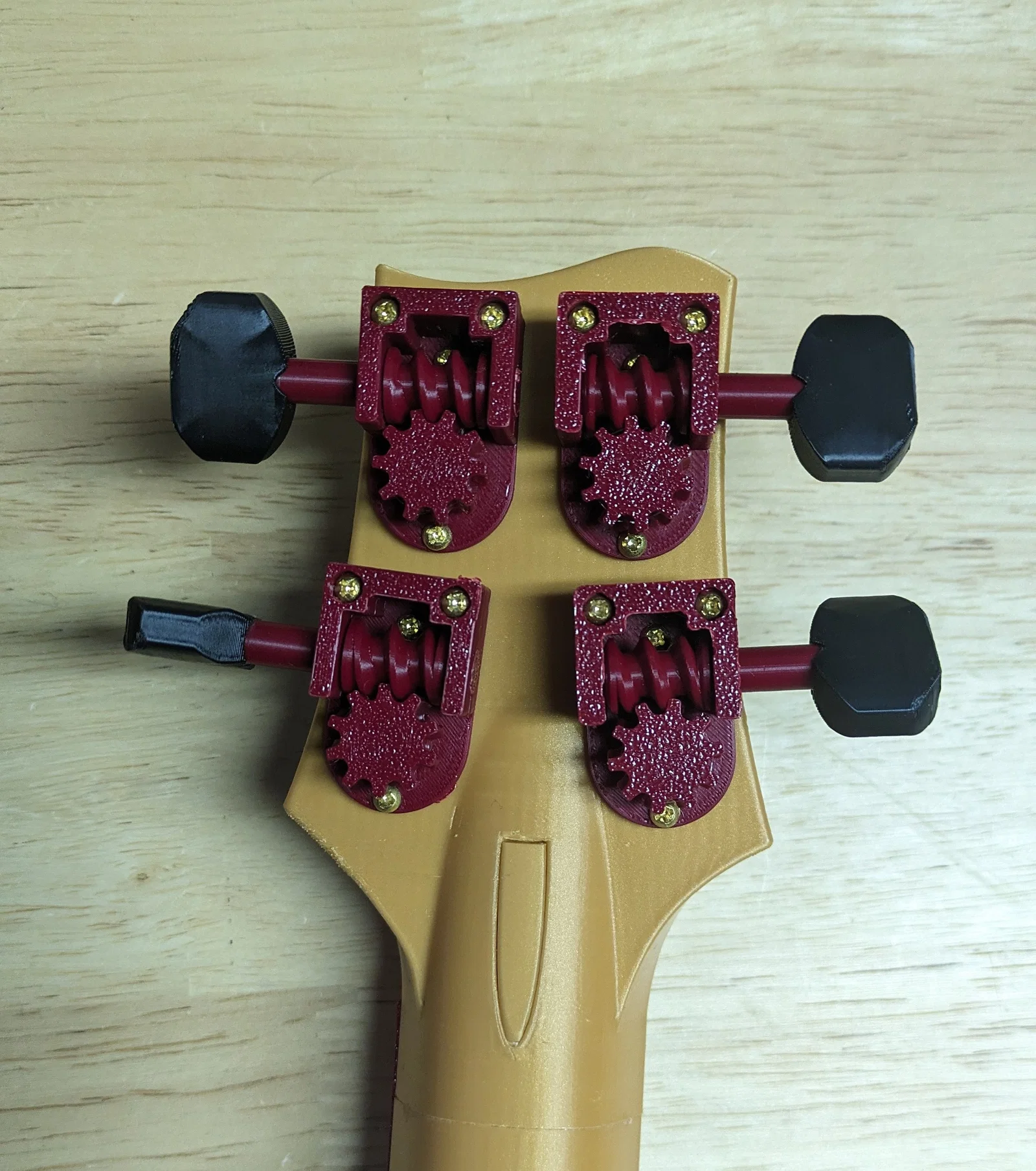

Mỗi bộ khóa cần mỗi loại 1 cái trong các phần sau:
đế khóa (tuner base)
nắp khóa (tuner cover)
bánh vít trục (worm gear)
bánh răng khóa (tuner gear)
nửa vòng đệm 1 (washer half 1)
nửa vòng đệm 2 (washer half 2)

Dán núm vặn (tuner knob) vào worm gear. Mình dùng keo siêu dính dạng gel của hãng Gorilla.

Cài đặt in (Print Settings)

• Bambu Lab - P1S
• Không dùng Rafts hoặc Supports
• Độ phân giải: 0.12 mm
• Infill: 50%
• Vật liệu filament: PLA

Video bên dưới có thêm chi tiết về việc lắp bộ khóa (tuner installation).
