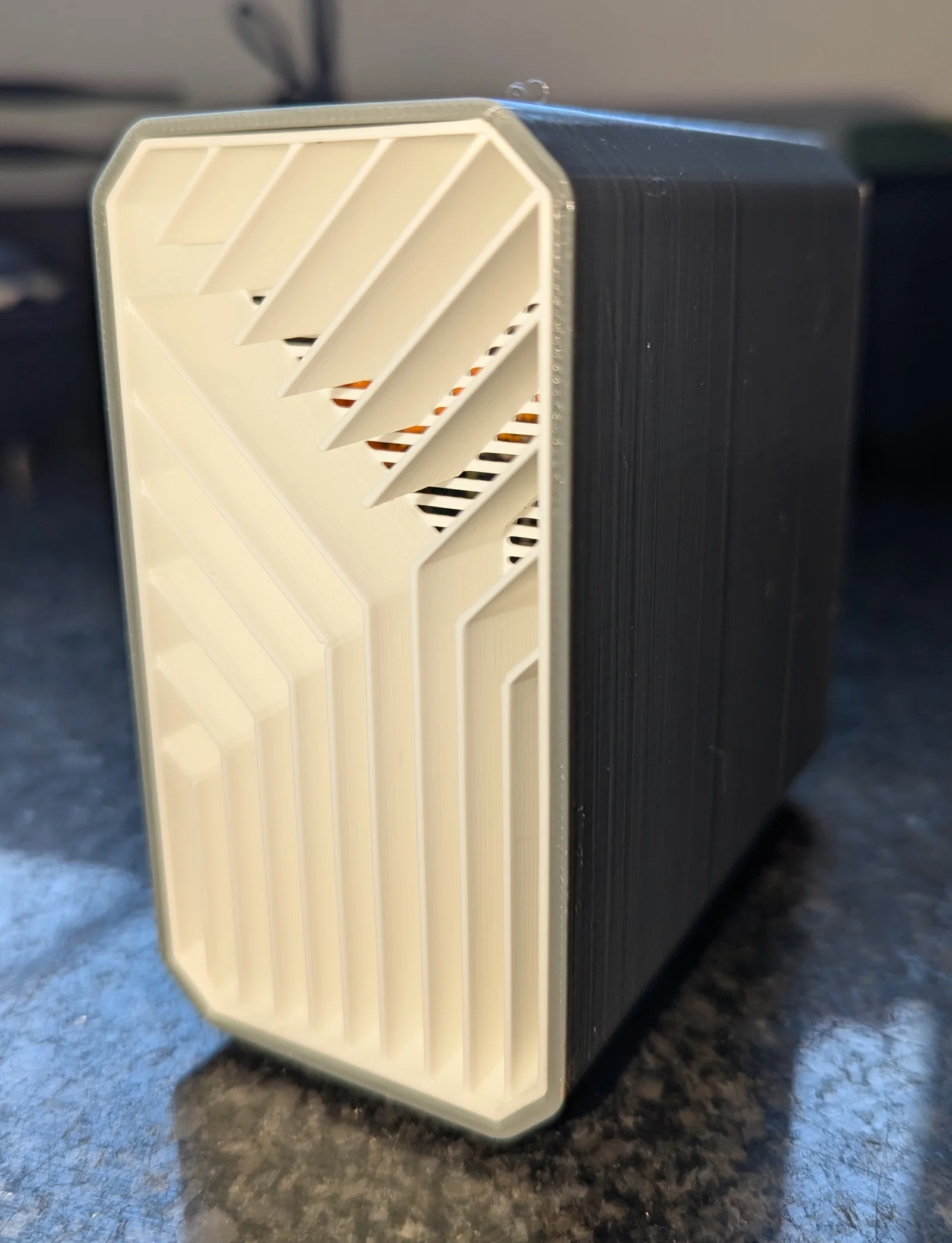

Pi Torrent Nano - Vỏ Raspberry Pi lấy cảm hứng Fractal Design Torrent

Cập nhật: Đã thêm file STEP

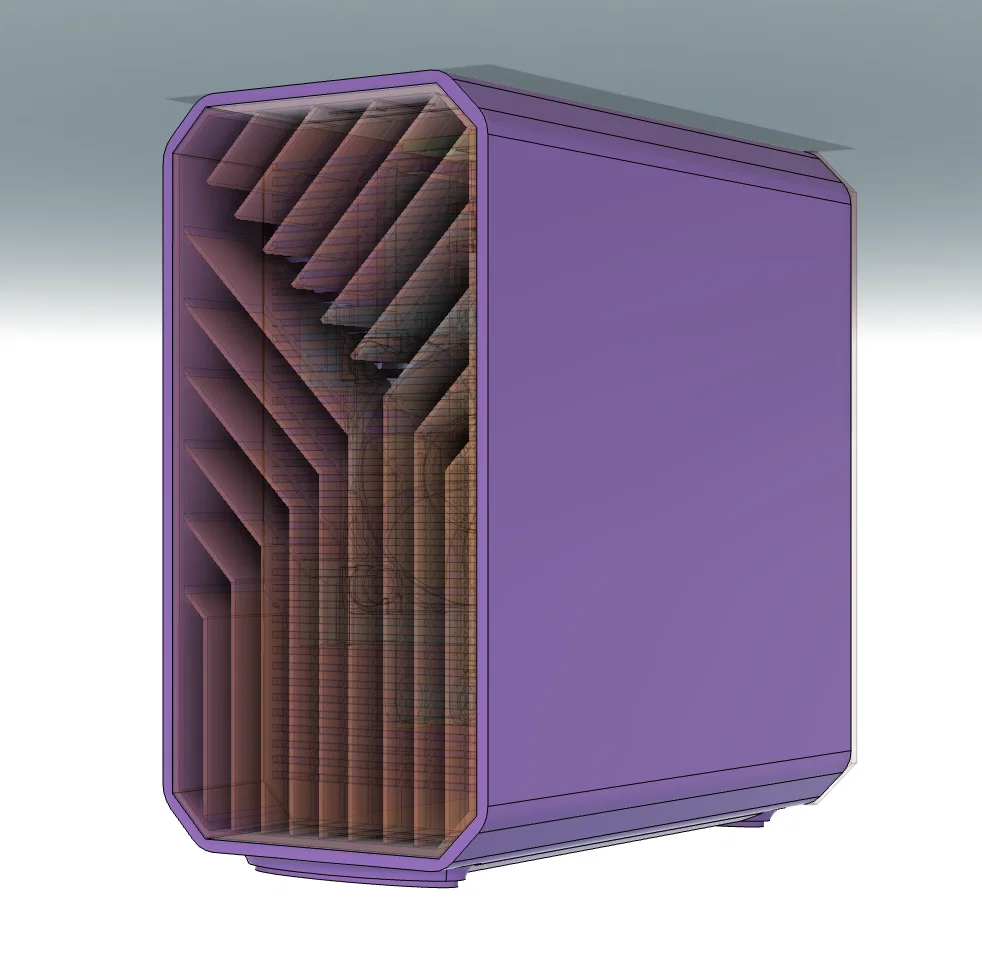

Thiết kế

Mình đã cố gắng làm mẫu này đơn giản nhất có thể để in. Phần duy nhất cần supports là thân vỏ chính (main case). Mình dùng Tree - Organic supports vì dễ gỡ và thời gian in cũng không lâu. Tất cả các phần còn lại đều được thiết kế để không cần supports.

Các loại ốc/vít cần dùng sẽ được liệt kê ở mục parts needed/assembly. Mình thiết kế mẫu này không dùng heat sets vì mình thấy không cần thiết.

Mình có kèm theo file Fusion360 để bạn chỉnh sửa theo nhu cầu. Mình không phải dân pro Fusion360 nên xin lỗi nếu file hơi lộn xộn. Nếu bạn không “giải mã” được cách mình làm thì cứ nhắn, mình sẽ xem có hỗ trợ được gì không.

Parts

Mình có kèm vài phiên bản chi tiết khác nhau nên giải thích chút:

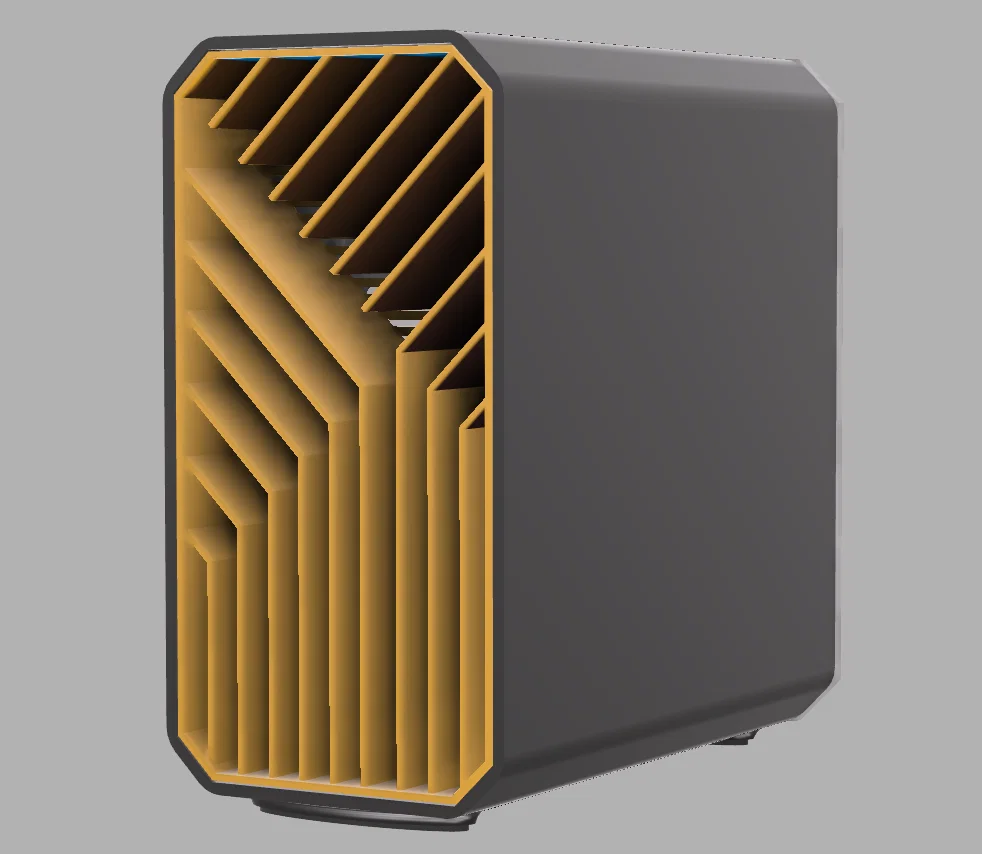

Main case - Cần 1 cái, đây là phần chính (cần supports)

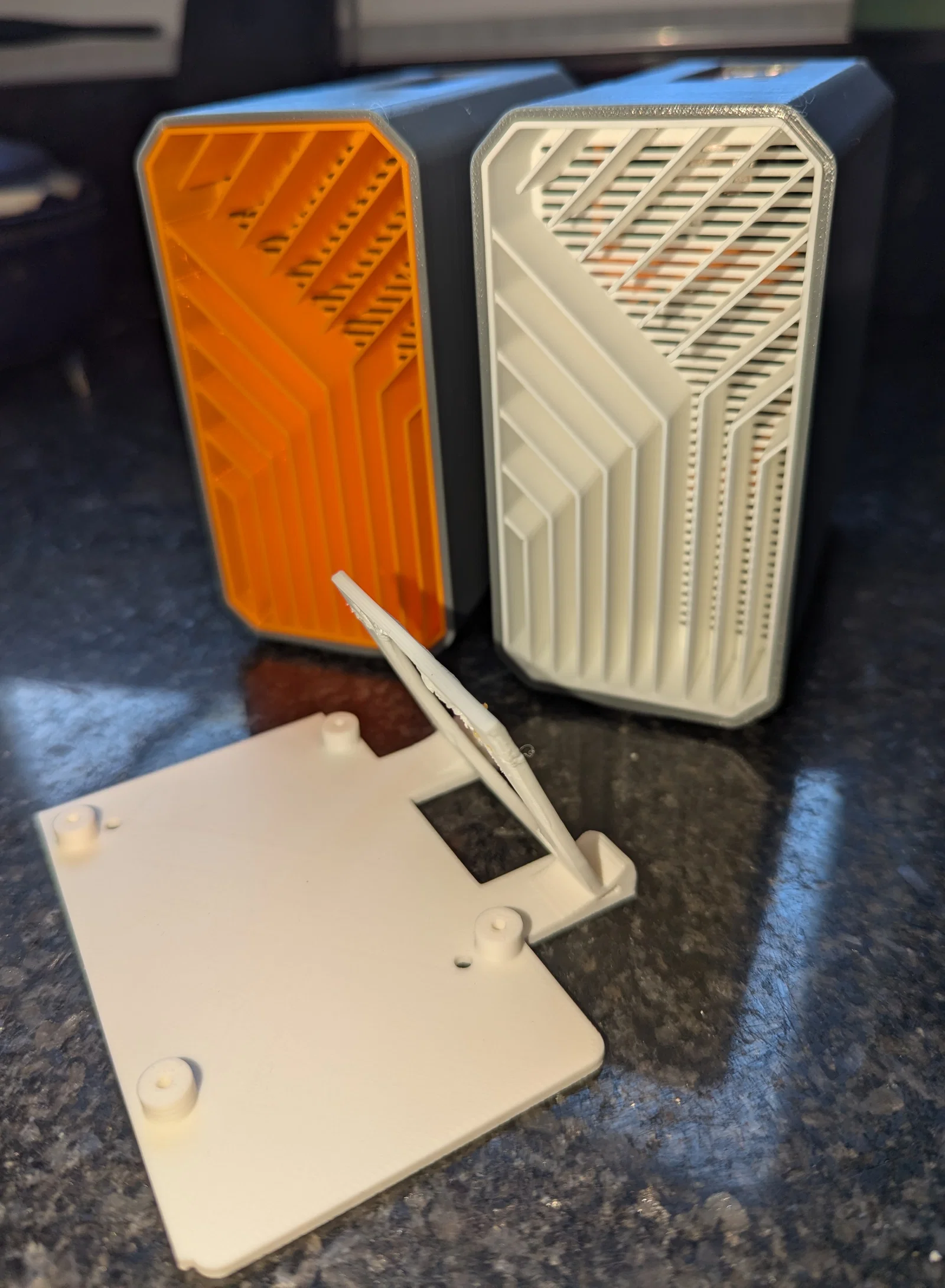

Sled - Có 2 phiên bản: bản chỉ dành cho Pi 5 có ngàm gắn quạt (quạt 40mm - Noctua A4 40mm vừa khít). Và một bản cho Pi 5 dùng kèm Pineberry NVME bottom shield. Tùy máy in, khu vực gắn quạt có thể sẽ cần supports.

Shield - cho Pi 5

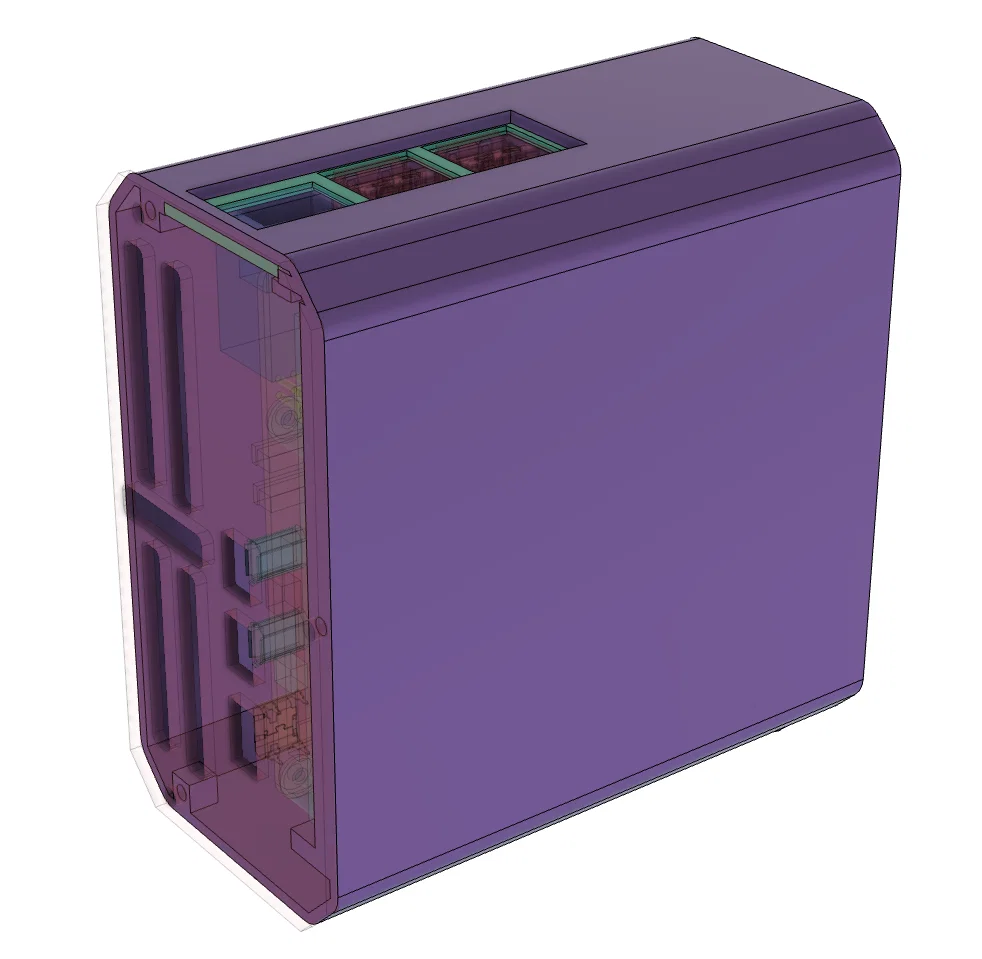

Rear Cover - cho Pi 5

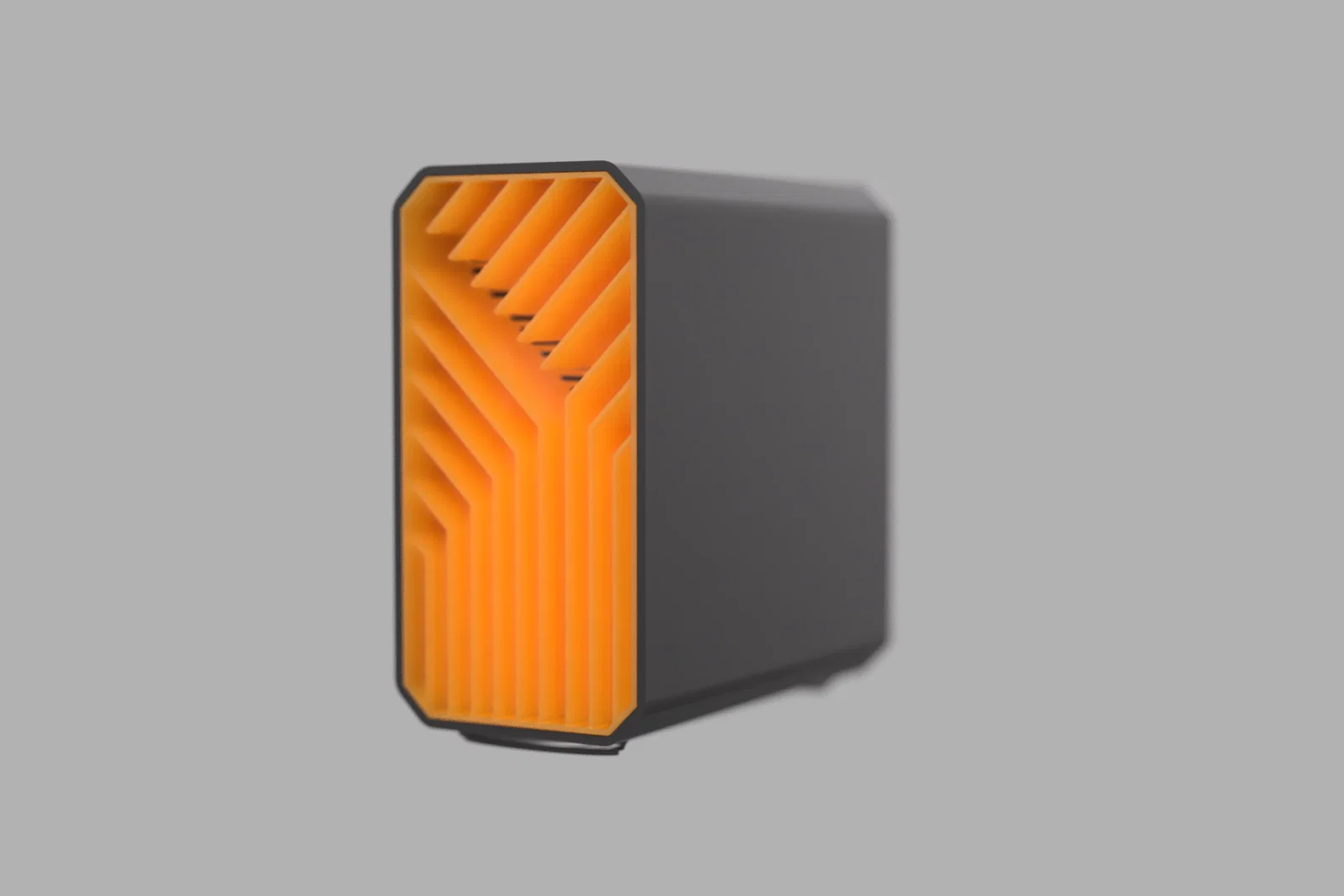

Front Cover - Hiện có 1 phiên bản, nhưng sắp tới sẽ có ít nhất 1 phiên bản nữa.

Feet - chân trước và chân sau; hai cái hơi khác nhau nên thử lắp cả hai để kiểm tra.

Screws - M2.5 để bắt Pi lên Sled và dùng M2.5 hoặc M3 6mm để bắt rear cover.

Lắp ráp

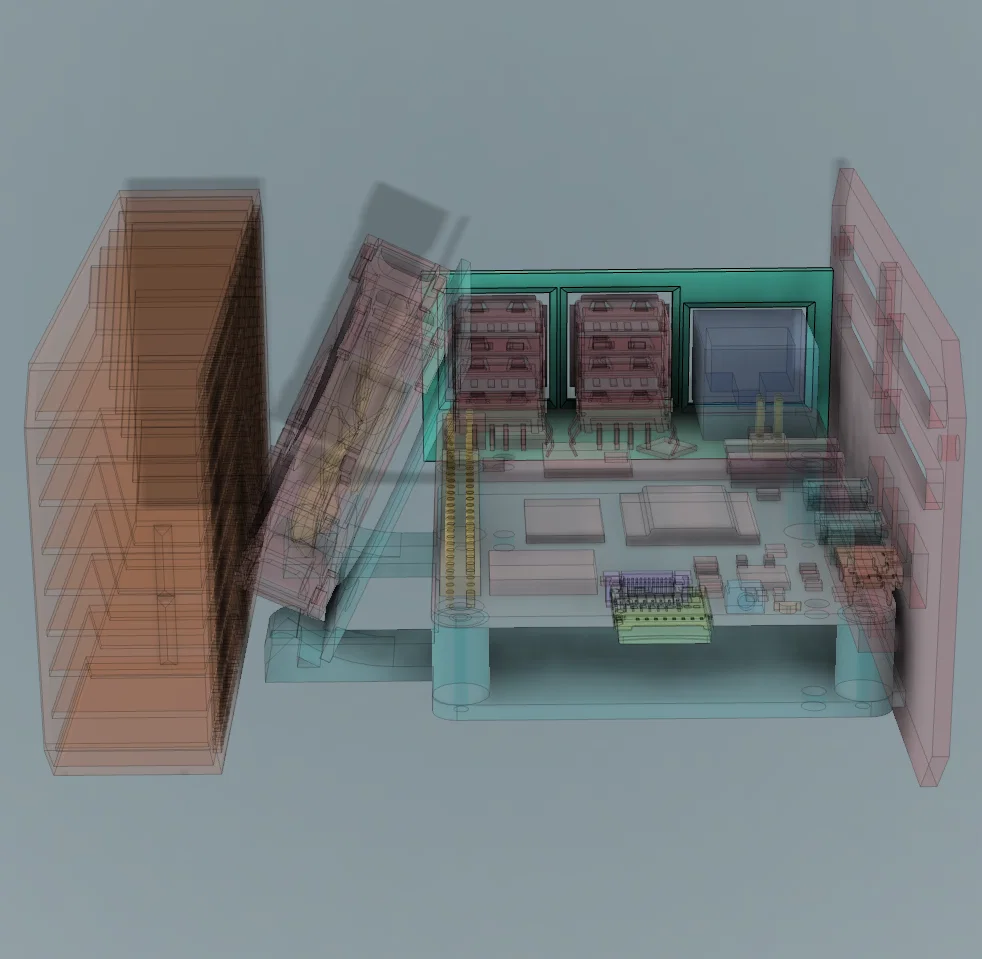

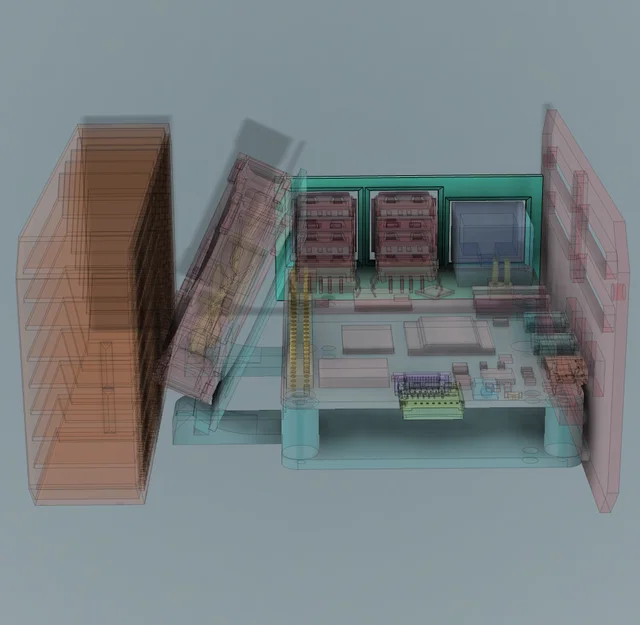

Bắt Pi lên sled bằng ốc M2.5. Lắp tấm plate che khu vực cổng ethernet và USB rồi trượt sled vào thân vỏ chính. Bạn sẽ cần bẻ nhẹ sled từ phía trước case để vượt qua một chỗ gờ. Bạn sẽ biết nó vào đúng vị trí khi mép của sled sẽ ngang (flush) với mặt sau của thân vỏ chính.

Sau đó bắt rear cover vào và bấm (snap) front cover vào (sẽ hơi chặt).

In 3D

Mình đã in mẫu này bằng cả PETG lẫn PLA. Mình khuyên bạn nên in phần sled bằng PETG vì nó nằm ở khu vực nóng nhất khi Pi chạy. Mình cũng từng in sled bằng PLA+ và không bị chảy/biến dạng (creep) hay hư, nhưng còn tùy Pi của bạn nóng tới mức nào.

Thông số chung mình dùng:

• 0.2 mm layer height
• Case, rear panel và shield: chọn màu bạn thích. Front panel: chọn màu tương phản cho đẹp. Sled thì màu nào cũng được vì nằm khuất.
• PLA, PLA+ hoặc PETG. Khuyến nghị PETG cho sled để ổn định nhiệt. Feet in TPU là đẹp nhất, nhưng bạn thích gì dùng nấy; hoặc cắt cao su/nỉ rồi dán vào (phần lõm sẽ giúp canh/dán dễ hơn)
• Speed/flow tùy bạn và tùy máy in.

Lắp ráp

Việc đầu tiên là dùng ốc M2.5 8mm để bắt Raspberry Pi lên sled. Nếu bạn gắn quạt thì dùng bu-lông M3 15mm kèm đai ốc để cố định quạt vào sled.

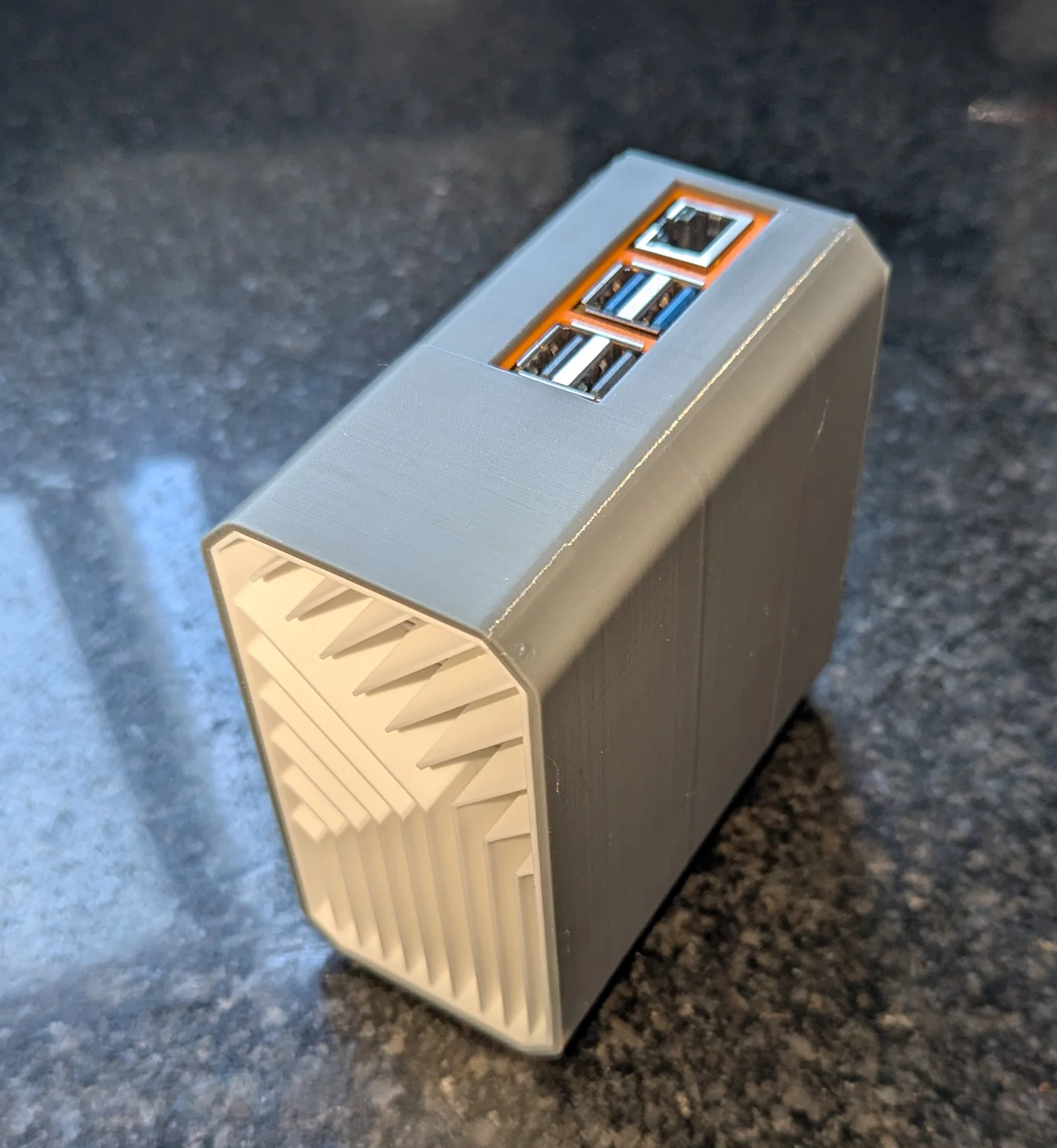

Trượt tấm panel cần dùng vào phía trên của main case, nhớ để đúng chiều. Sau đó trượt sled vào main case. Tiếp theo là rear panel, cần 3 ốc M3 8mm để bắt cố định.

Dán feet vào đúng vị trí, cuối cùng ấn front panel vào main case. Nó có các rãnh và ngàm để giữ cố định.

Còn lại chỉ việc cắm điện và tận hưởng case mới cùng Pi thôi.

Mình đã cố gắng hết sức để mẫu này dễ in nhất có thể. Nếu có chỗ nào bạn thấy mình cải thiện được thì cứ cho mình biết nha.
