Ngàm gắn BTT Manta M8P Double DIN rail (xoay 90° cho Voron 2.4/Trident)
Ngàm gắn BTT Manta M8P để lắp bắc ngang 2 thanh DIN rail, giúp xoay bo 90° khi đặt trong Voron 2.4/Trident. Thiết kế này tối ưu airflow và dùng kèm RS25 PSU brackets cùng vít M3, heat inserts.
938
Lượt Xem
17
Lượt Thích
113
Lượt Tải
Cập Nhật Apr 21, 2026
Mô tả

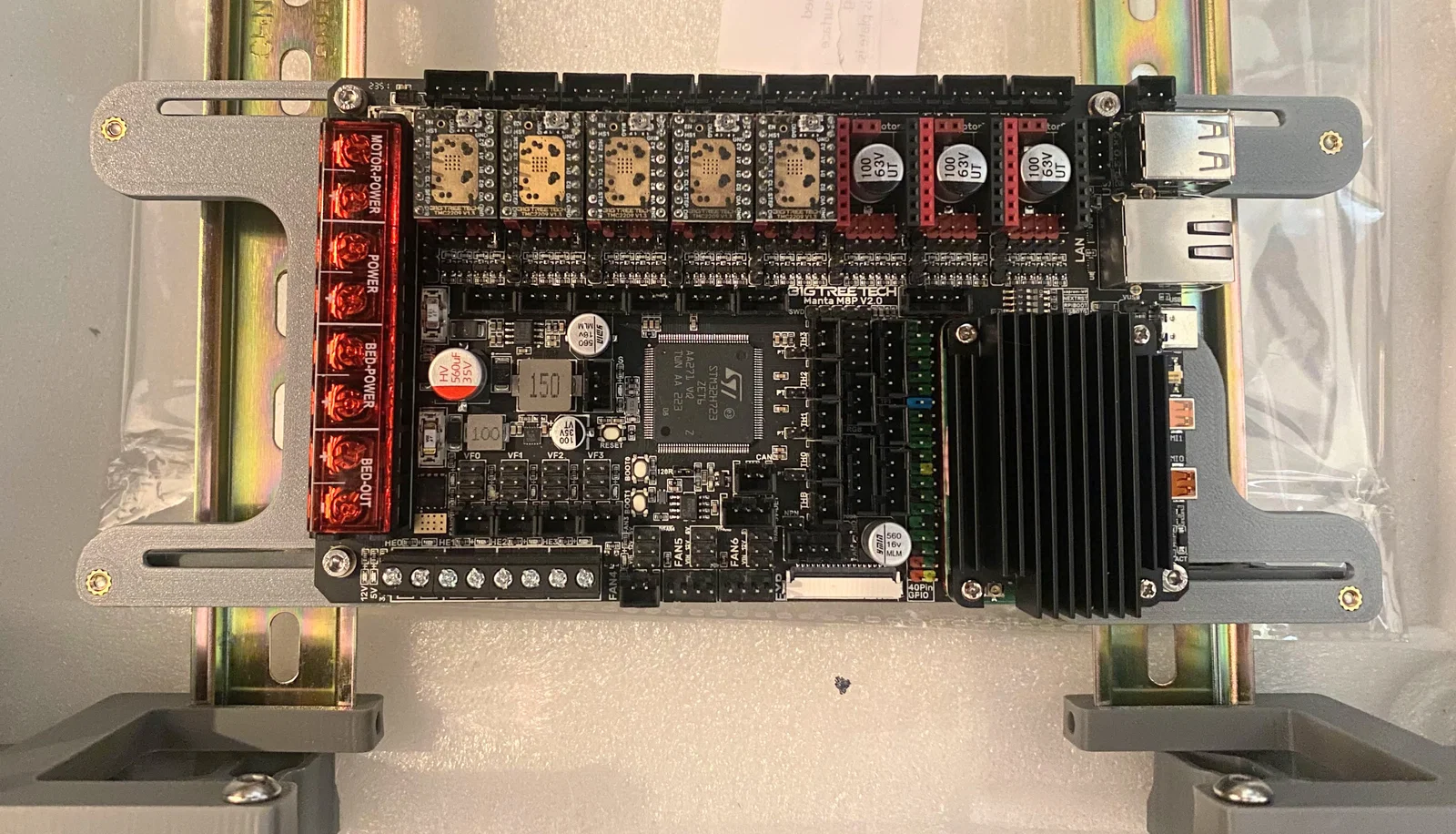

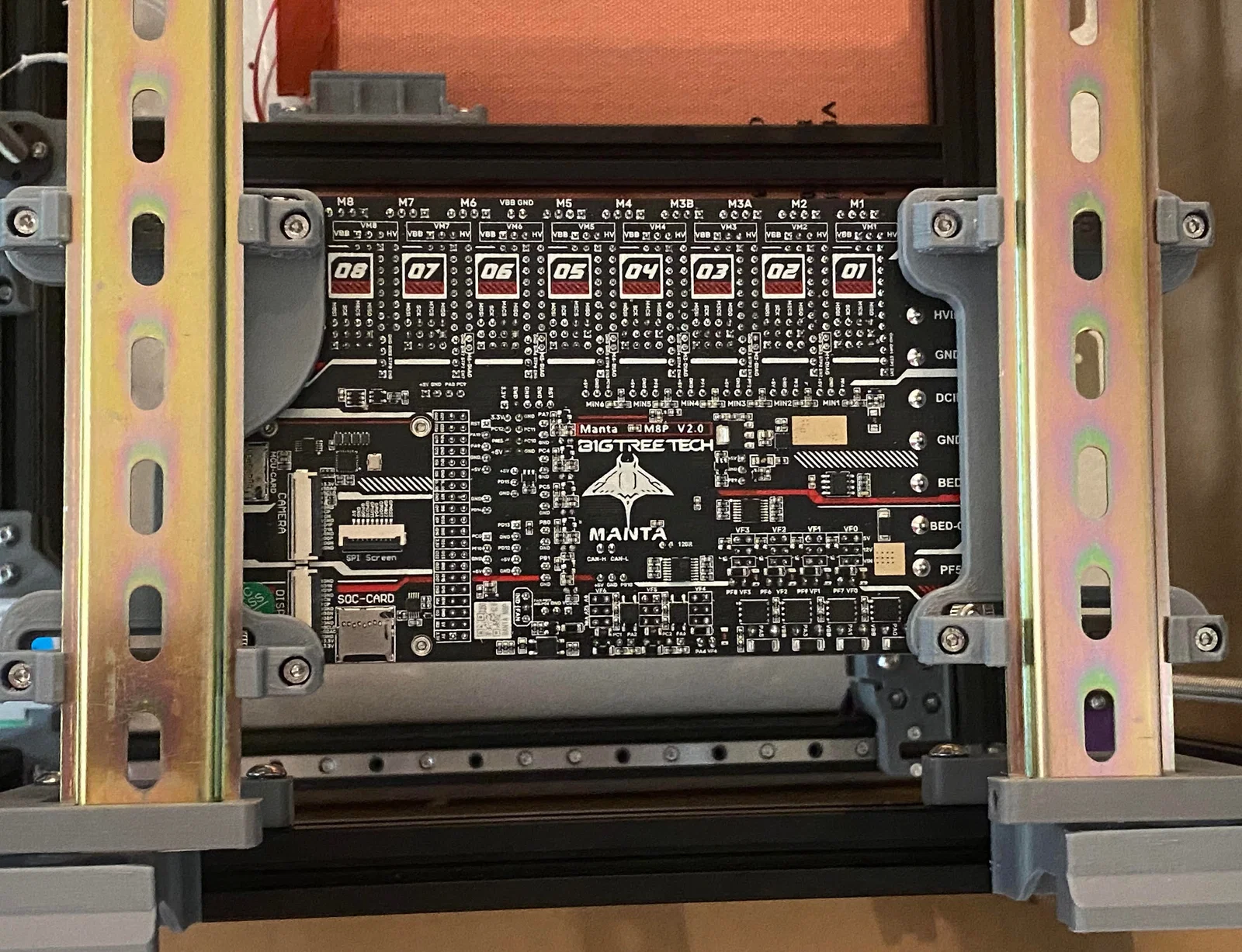

Ngàm gắn (mount) cho BTT Manta M8P này được thiết kế để lắp bo MCU bắc ngang qua hai thanh DIN rail. Cách này xoay Manta 90° và giúp luồng gió thông thoáng hơn khi lắp trong máy in Voron 2.4/Trident.
BOM:
- 4 x Voron RS25 PSU brackets từ https://github.com/VoronDesign/Voron-2/blob/Voron2.4/STLs/Electronics_Bay/rs25_psu_bracket.stl
- 8 x vít M3x10mm cho RS25 PSU brackets
- 4 x vít M3x8mm - M3x12mm để gắn BTT Manta M8P
- 8 x heat inserts M3x4x5
- 4 x ê-cu vuông M3 (có thể thay bằng M3 hammer head T-nuts)
Vít M3 có thể dùng loại SHCS, BHCS hoặc tương đương.
Hướng dẫn:
- Ép/lắp heat inserts M3 vào vị trí
- Đưa M3 hammer head T-nuts vào các rãnh slot
- Bắt RS25 PSU brackets vào các heat inserts M3 bằng vít M3x10mm. Bước này cũng sẽ giữ M3 hammer head T-nuts cố định
- Lắp từng bên của ngàm BTT Manta M8P lên các thanh DIN rail
- Lắp bo BTT Manta M8P bằng vít M3 và các spacer in kèm theo
