Lưỡi Kiếm Celtic Trung Cổ (Medieval Celtic Blade)

Dịp Halloween, mình hóa trang thành một tên trộm/rogue nửa elf. Mình muốn làm một món vũ khí 3D print đơn giản, custom để hợp với bộ đồ. Xem qua nhiều kiểu dao găm khác nhau, cuối cùng mình quyết định dựng (model) một cây theo phong cách Celtic thời trung cổ.

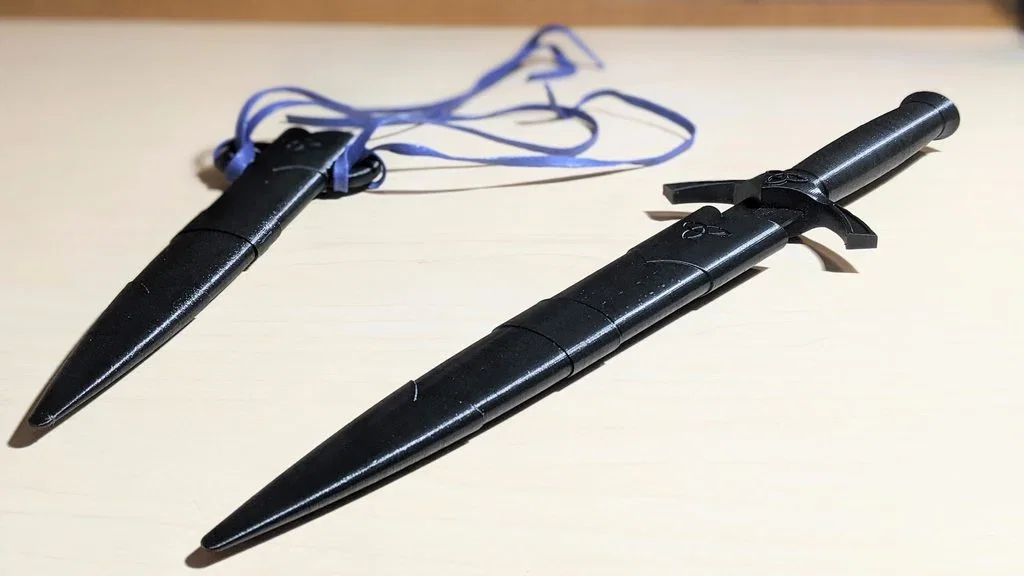

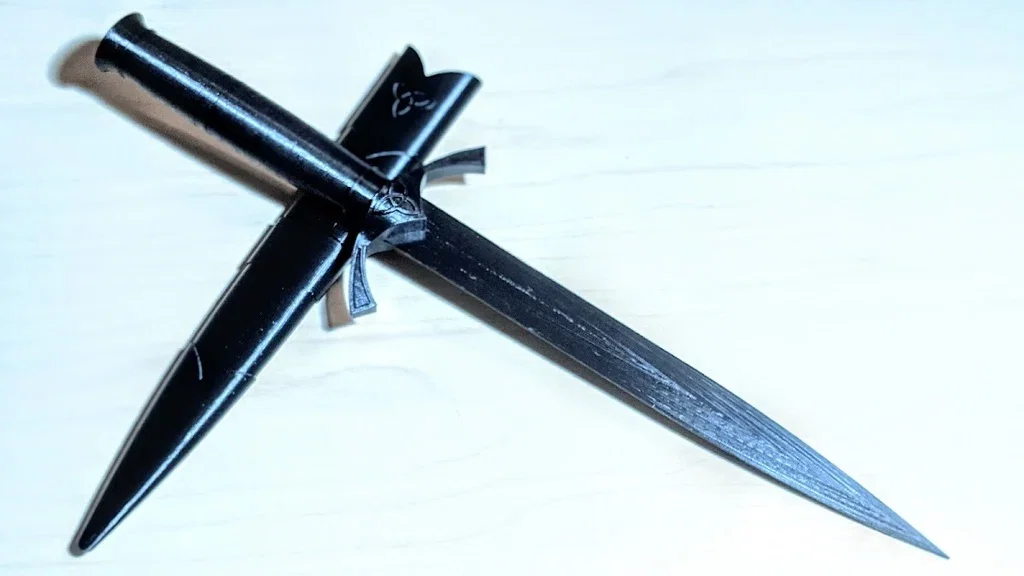

Kích thước dao găm:

• Tổng chiều dài khi lắp hoàn chỉnh khoảng ~395mm (39.5cm/15.6in)
• Chiều dài lưỡi khi lắp khoảng ~235mm (23.5cm/9.25in)
• Chiều dài lưỡi khi chưa lắp khoảng ~253mm (25.3cm/9.96in)
• Bề ngang lưỡi tại phần guard khoảng ~25mm (2.5cm/~1in)
• Chiều dài cán khi lắp khoảng ~137mm (13.7cm/5.4in)

Dao găm gồm 3 phần. Các phần khớp khá khít và thường sẽ không cần keo. Tuy vậy, dung sai (tolerance) rất chặt, nên có thể bạn sẽ cần chà nhám nhẹ hoặc tỉa bớt một chút để các phần lắp vào hết cỡ.

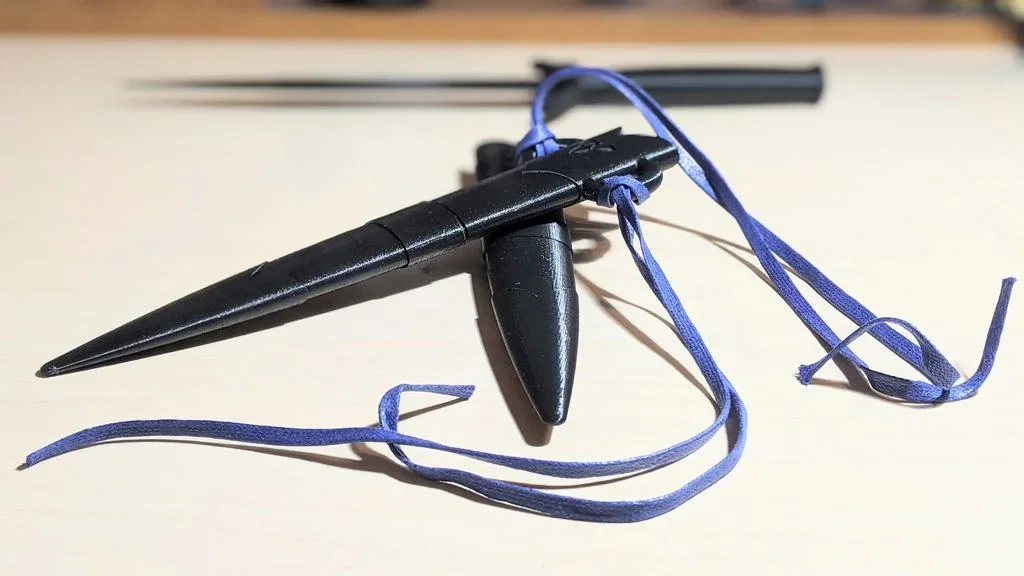

Vỏ dao (Sheath):

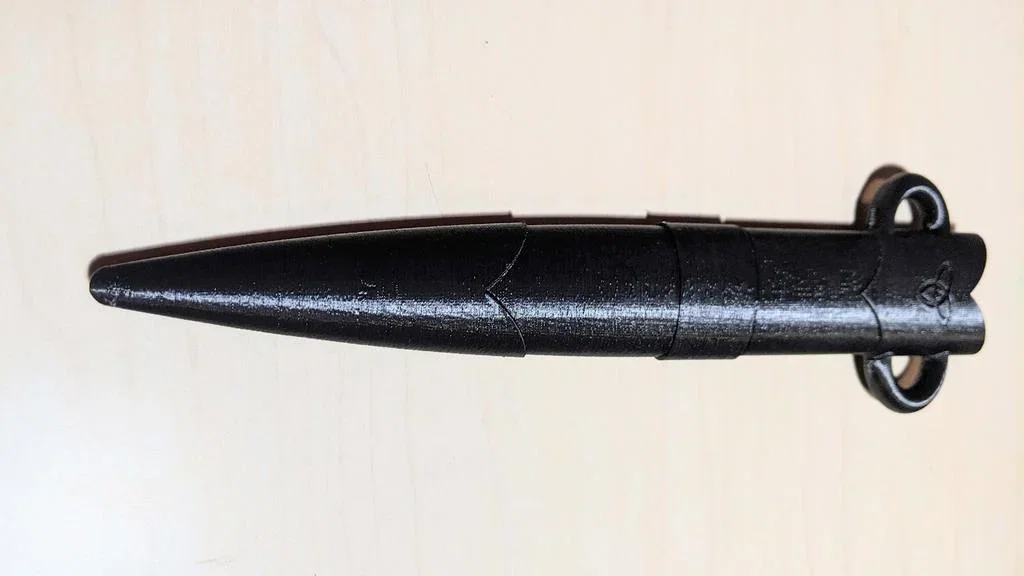

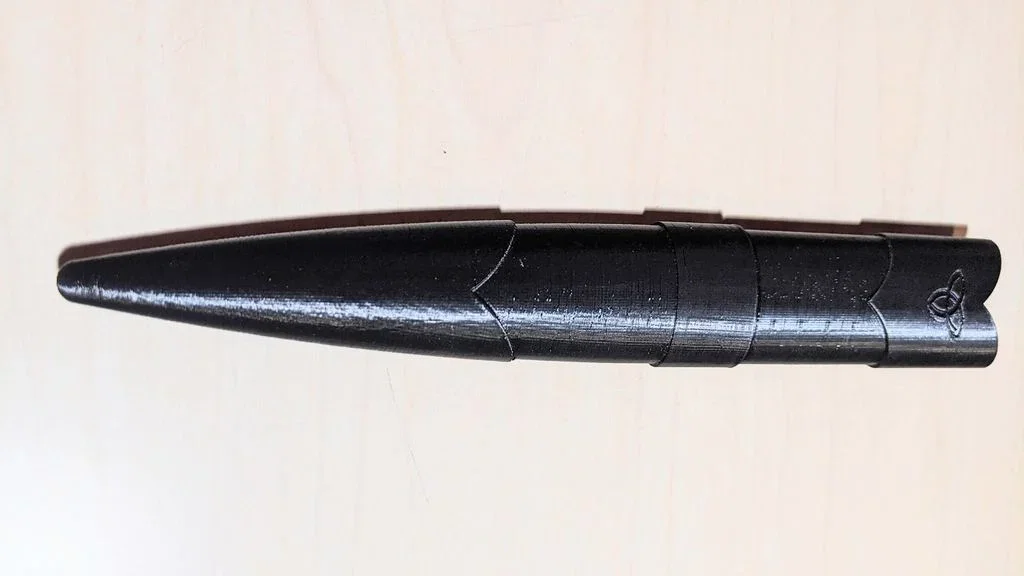

Vỏ dao gồm hai phần. Mình thiết kế 3 nửa phần trên và 2 nửa phần dưới. Có thể phối theo bất kỳ kiểu nào (trên nào cũng ghép với dưới nào), nhưng ý ban đầu của mình là tạo ra 3 kiểu vỏ khác nhau: một kiểu không có connector, một kiểu có hai connector ở phía trên, và kiểu cuối có hai connector ở hai bên.

Print settings:

Lưỡi (Blade):

• Vì cạnh và mũi khá mảnh, mình in lưỡi ở .1mm
• Lưỡi mỏng ở một số đoạn (2mm), nên để cứng hơn mình dùng 50% infill
• Lưỡi vát từ phần giữa ra hai bên; không có mặt phẳng “đẹp” để đặt/in. Mình dùng supports và in “flat” theo đường chéo (cách duy nhất để vừa máy in của mình). Làm vậy ổn, nhưng mặt có supports thì cần làm mịn lại. Có lẽ vẫn có cách in dễ/sạch hơn

Guard:

• Vì guard có nhiều chi tiết/hoa văn, mình in ở .1mm
• Infill 20%
• Mình in guard với phần cong hướng lên trên. Để giữ cho ổn định, mình dùng raft và custom supports cho từng “nhánh” để giữ đường cong mượt khi nó uốn lên.

Cán (Handle):

• In ở .15mm
• Infill 20%
• Mình in dựng thẳng đứng, nên dùng raft để giữ cho chắc. Không cần supports

Vỏ (Sheath):

• In ở .15mm
• Infill 20%
• Mình in hai nửa dựng thẳng đứng, nên dùng raft để giữ cho chắc. Cần supports cho các vòng/loops

Hậu kỳ sau khi in (Post-Printing)

Kinh nghiệm khi lắp ráp

Dung sai của dao găm rất chặt. Gần như chắc chắn bạn sẽ cần chà nhám hoặc tỉa một vài chỗ để lắp vào hết cỡ.

Cẩn thận khi lắp; lưỡi cứng nhưng hơi mỏng, có thể bị cong hoặc gãy nếu không đẩy từ những phần dày hơn. Nếu phải dùng lực quá nhiều để đẩy vào, thì bạn nên tỉa/chà nhám một số phần khớp nối của lưỡi.

Mình để nguyên màu đen để hợp chủ đề. Tuy nhiên, con dao này sẽ rất đẹp nếu sơn theo màu sắc “chuẩn” hơn. Nếu bạn sơn thì nhớ chia sẻ nha!
