Vỏ NAS FriendlyElec CM3588 (FriendlyElec CM3588 NAS Case)

CM3588 NAS Case

Vỏ (case) in 3D cho board CM3588 NAS. Lắp ráp rất ít bước. Có kèm các biến thể cho kiểu lắp đặt có quạt. Cũng có trên GitHub (kèm file .stp)

LƯU Ý:

Mình không có sẵn NAS Board trong tay. Nếu bạn quyết định in cái vỏ này, vui lòng để lại phản hồi trên GitHub để giúp cải thiện thiết kế vỏ.

Linh kiện “bắt buộc”

• 4 insert ren M2 (M2 Threaded inserts)
• 4 vít đầu bằng M2 (M2 Flat-Head Screws)

Bất kỳ vít đầu bằng nào cũng được. Vít đầu côn (countersunk) sẽ làm hư PCB, nên tránh dùng loại này. Chiều dài vít phải nhỏ hơn 10mm.

Thật ra không nhất thiết phải dùng insert ren. Chỉ cần nếu bạn muốn cố định NAS chắc chắn bên trong vỏ.

Lắp ráp

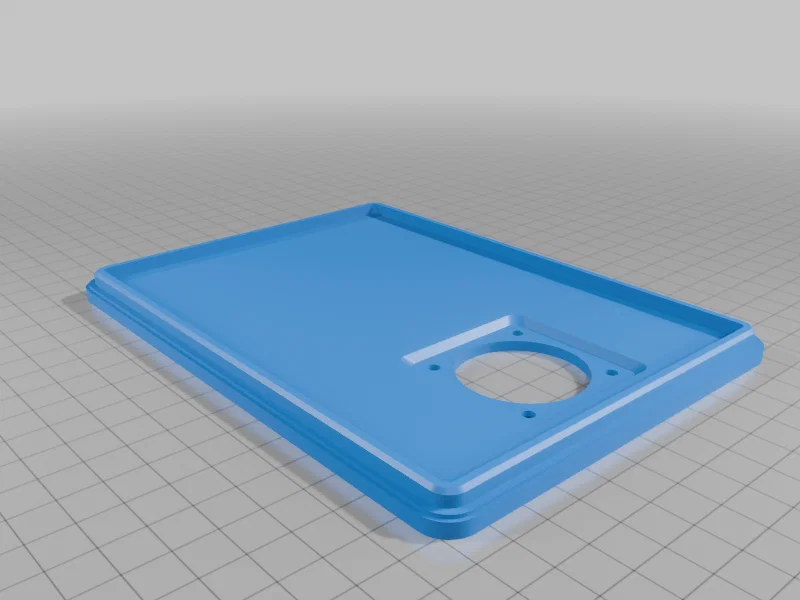

1. Bạn cần in 3 phần của vỏ và 5 nút (buttons).
2. Bắt đầu bằng cách ép insert ren vào 4 lỗ standoff trên phần Main Body.

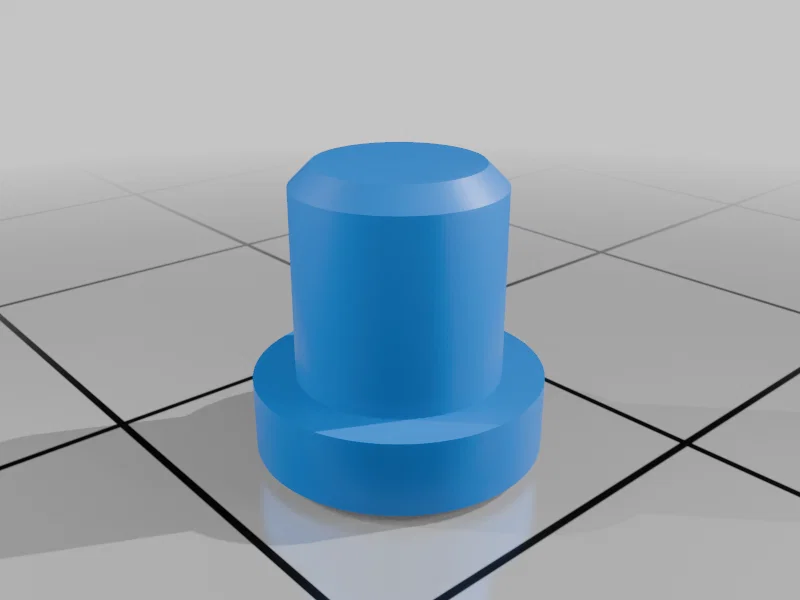

3. Đặt 5 nút vào đúng các lỗ.

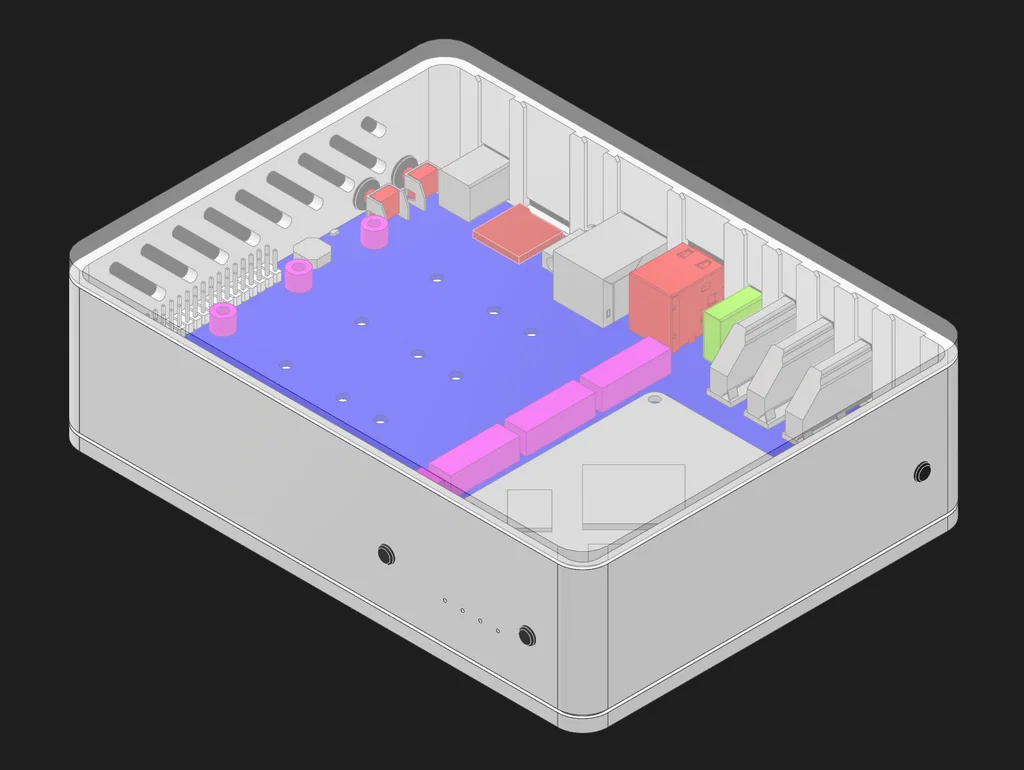

4. Đưa board CM3588 vào trong vỏ. Khi đưa vào nhớ giữ thẳng/đều. Board sẽ trượt vào nhẹ nhàng cho tới khi chạm các standoff.
5. Dùng 4 con vít để cố định PCB.

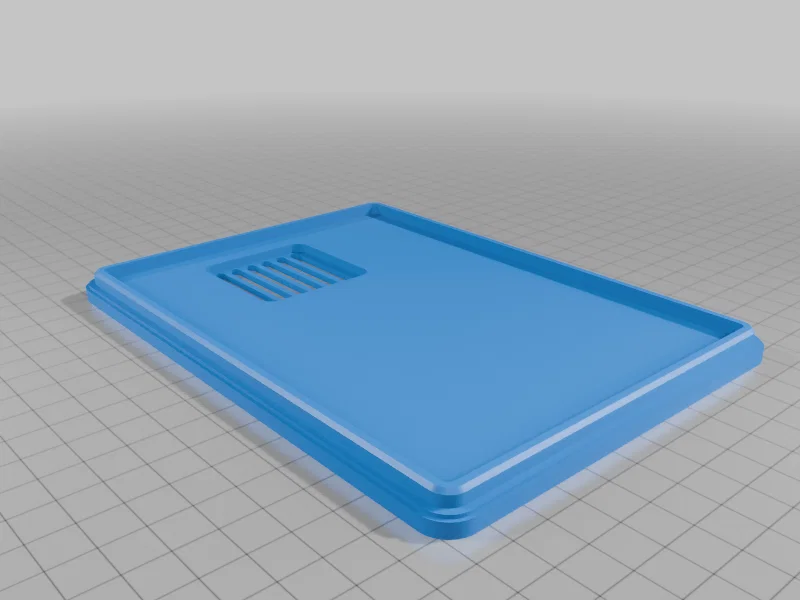

6. Gắn 2 tấm panel. Hiện tại panel chỉ đang dùng kiểu lắp ma sát (friction fit). Phần này có thể sẽ được cải tiến ở các bản sửa sau.
7. NAS đã sẵn sàng để cấp nguồn.
