Dao cắt góc 45° cho panel seal/kẹp panel Clicky-Clack Fridge Door Voron

Mod Clicky-Clack Fridge Door cho máy in Voron 2.4 và Trident là một trong những mod đáng làm nhất cho Voron. Mod này dùng một dải cao su (còn gọi là “panel clamps”) nằm giữa extrusion và tấm acrylic. Để nhìn đẹp và kín tối ưu, nên cắt các góc của dải này theo góc 45° (miter). Tuy nhiên dải này có hình dạng hơi “lạ”, nên không hề rõ phải đặt/định hướng thế nào để ra đường miter chuẩn.

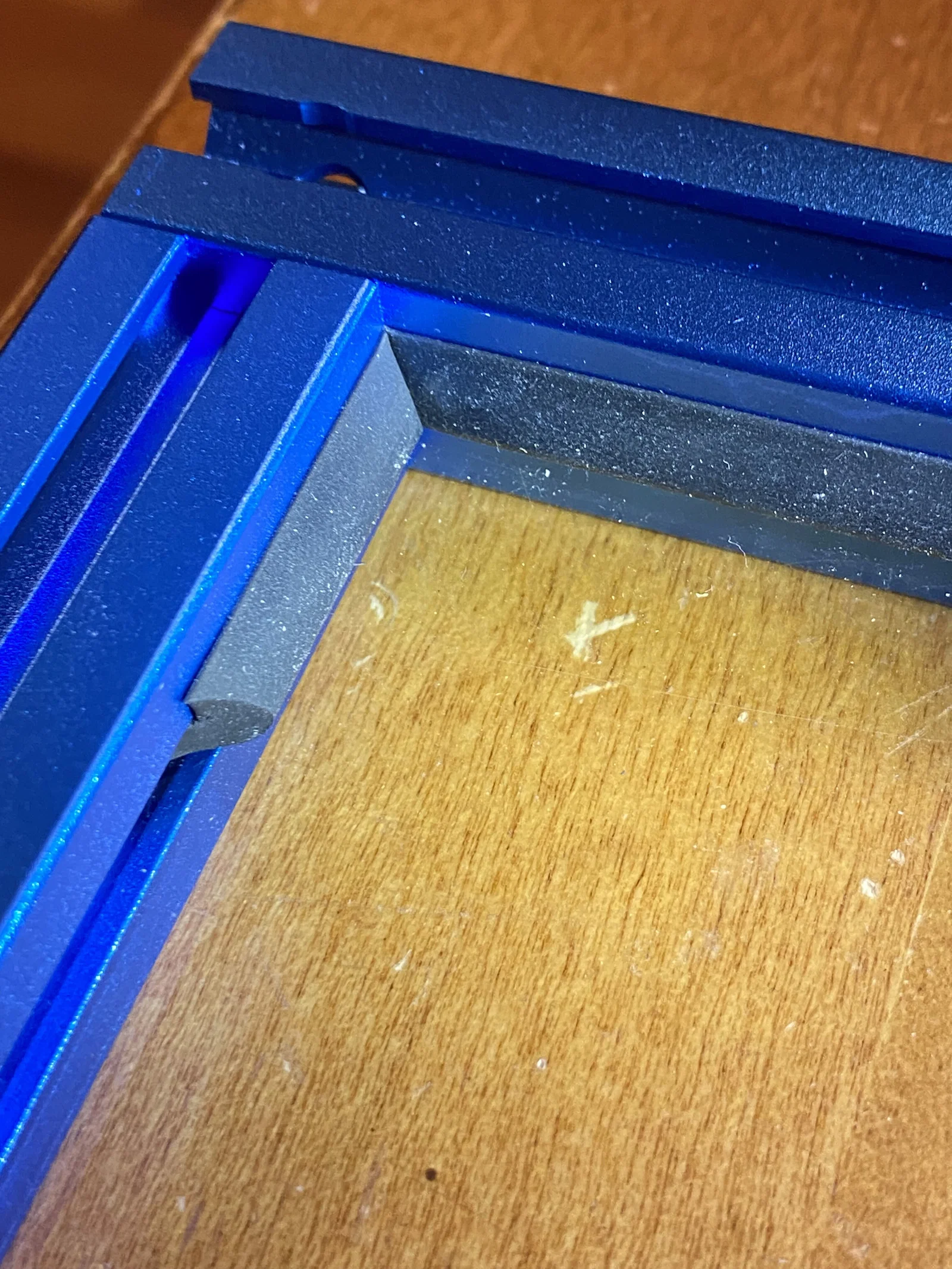

Đó là lý do có các jig trong mẫu này. Dùng các jig này, bạn sẽ cắt được góc miter chuẩn, khít, không hở (xem hình thứ hai). Jig dùng được với dải của Misumi (HSCPF3H-B) và cả dải đi kèm trong kit cửa Clicky-Clack của LDO. Có thể hợp với loại khác, nhưng mình chỉ test với 2 loại đó.

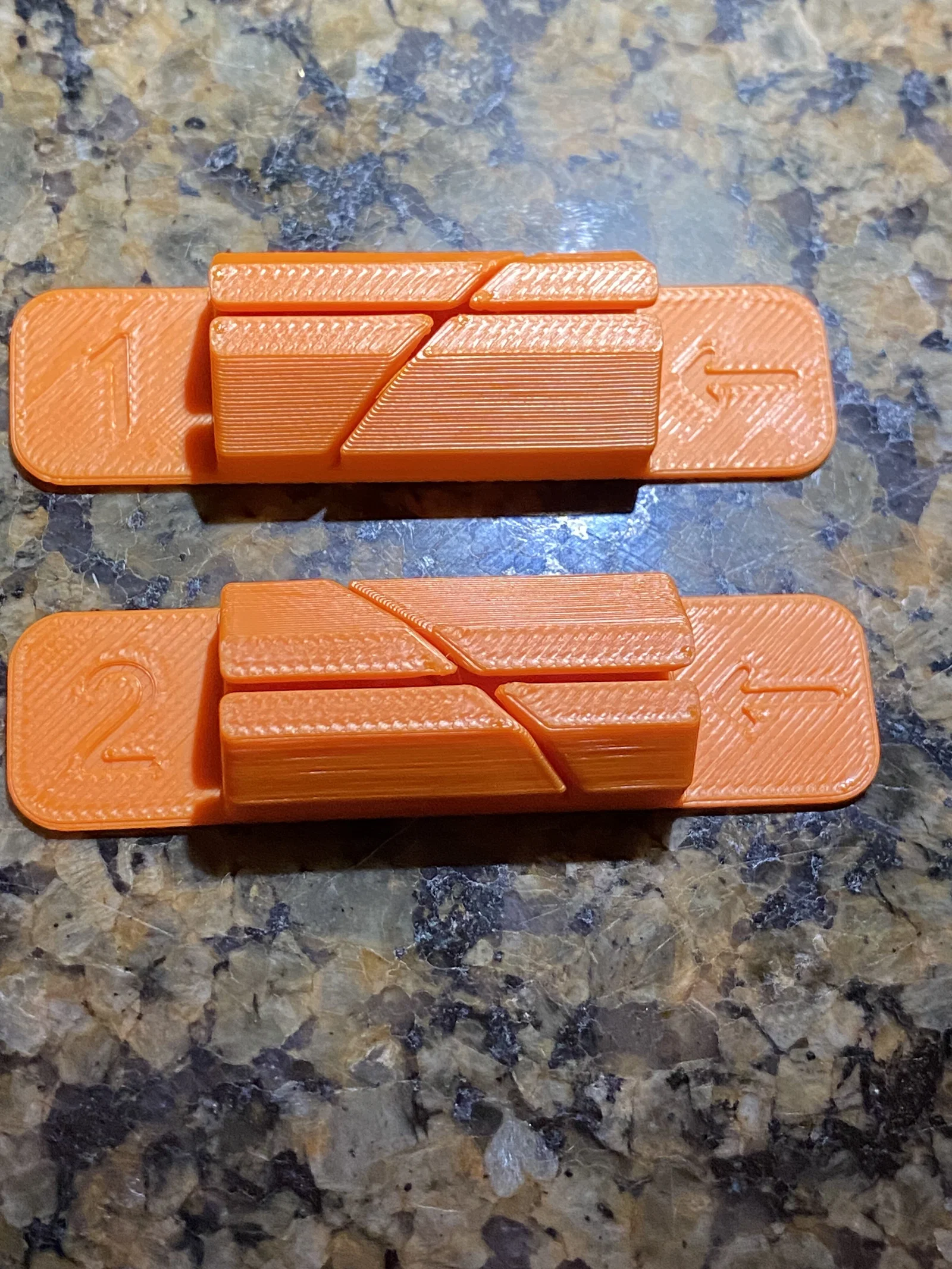

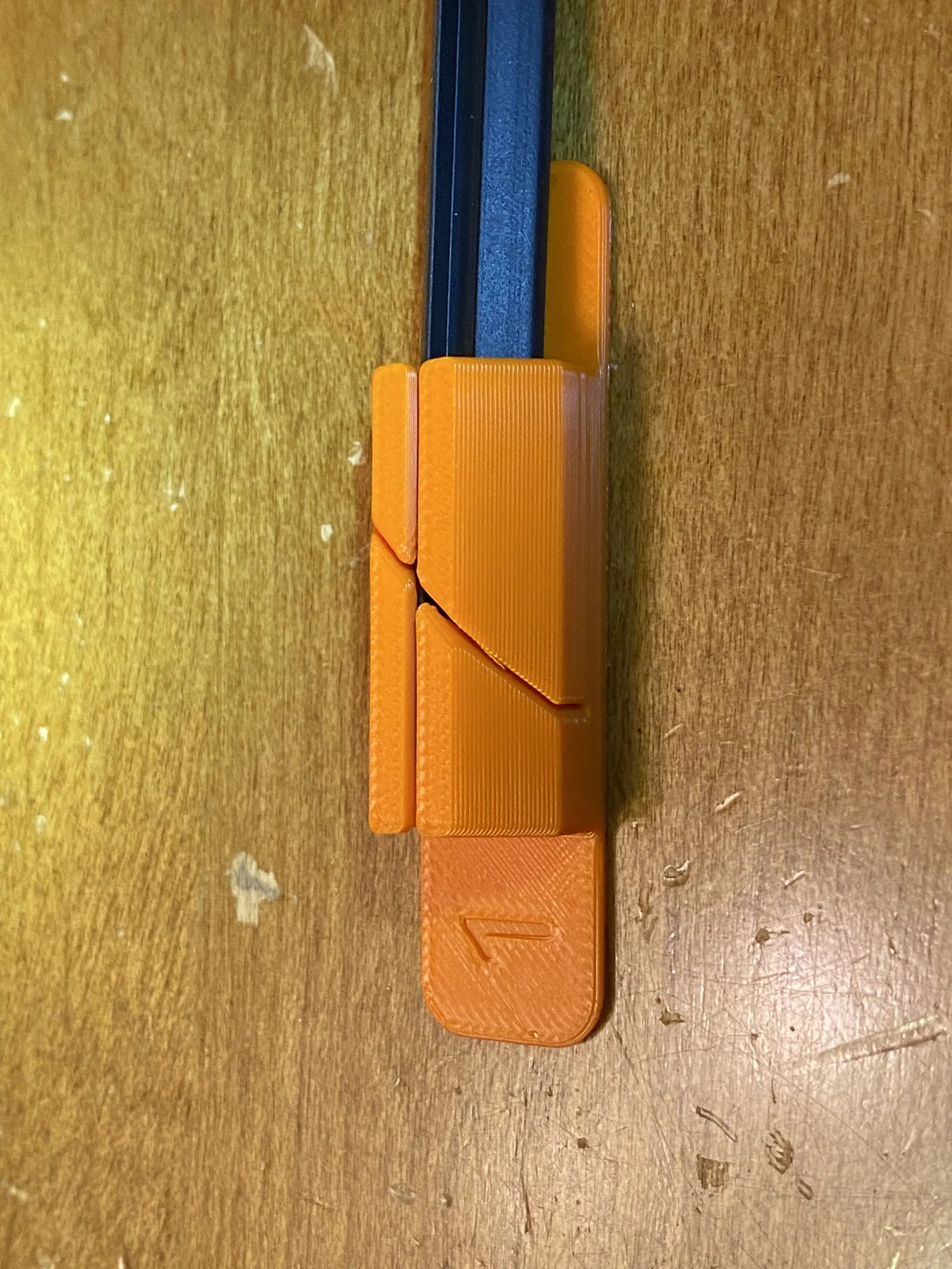

Có 2 cutter, đánh số 1 và 2. Để cắt một dải, trước hết đưa một đầu dải vào cutter 1. Đưa dải vào phía có mũi tên. Lưu ý chiều đặt—chỉ có đúng một cách để dải vào được. Nếu không vừa, thử đổi sang đầu còn lại của dải. Nếu vẫn chưa chắc, xem hình. Đưa dao rọc giấy (utility knife) vào khe và cắt dải. Mình dùng dao Olfa utility knife nhỏ, lưỡi dày 0.4mm, nhưng các loại khác cũng dùng được (xem phần dưới nếu lưỡi dao của bạn quá dày).

Giờ đo kích thước “lọt lòng” của extrusion (khoảng cách giữa hai thanh extrusion mà đoạn này nối vào). Đánh một dấu nhỏ ngay đỉnh (apex) của dải cao su—để khi đưa vào jig, dấu này sẽ hiện đúng ở khe phía trên (đây là phần sẽ được tì sát vào extrusion). Có thể sẽ dễ hơn nếu dùng bút marker chuyên để viết trên bề mặt màu đen.

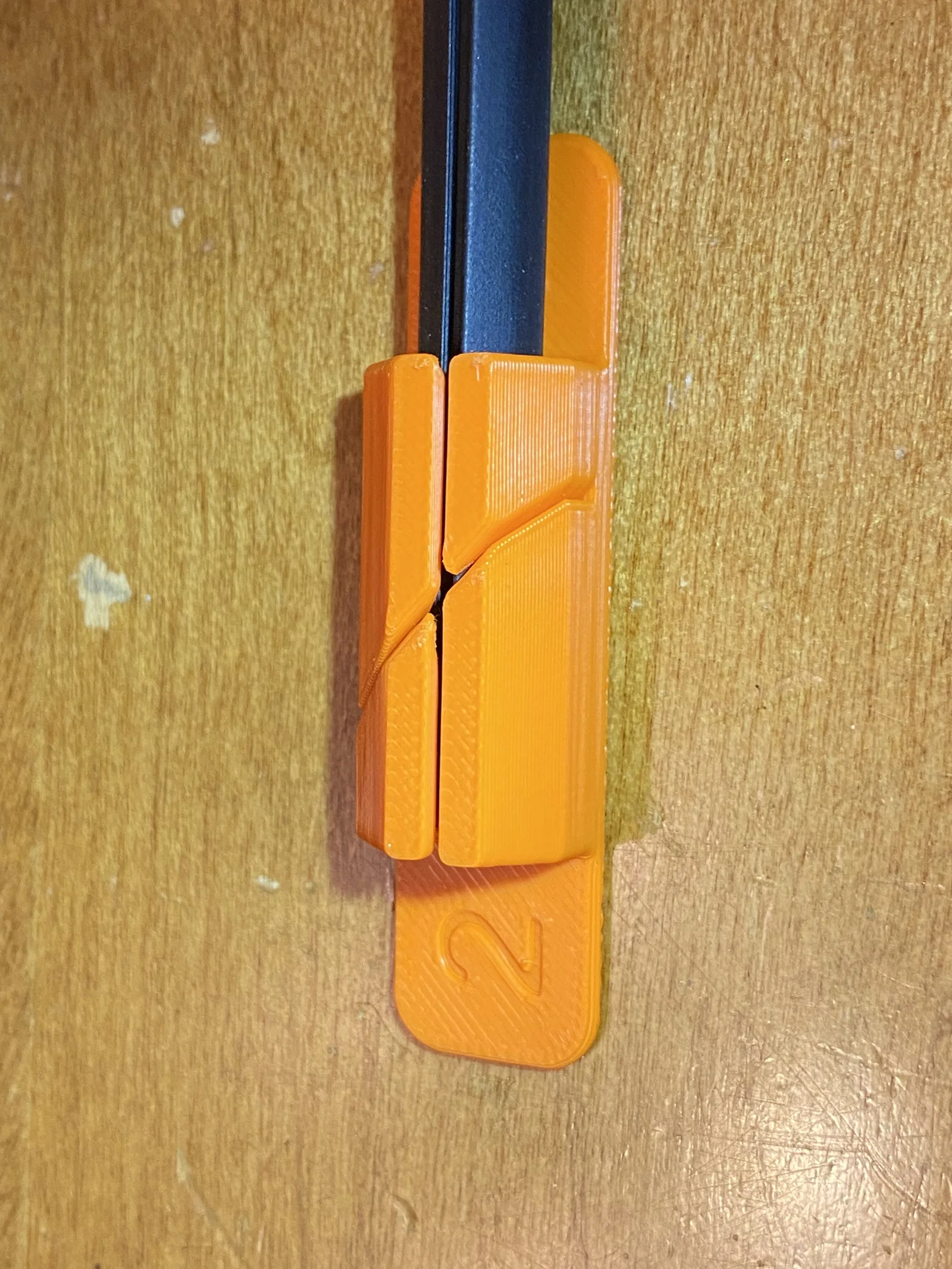

Tiếp theo, đưa đầu còn lại của dải (đầu đối diện với đầu bạn vừa cắt) vào cutter 2. Cũng đưa vào phía có mũi tên, và chỉ có một chiều đúng. Để dễ đưa vào cutter 2 hơn, bạn có thể cắt bỏ sơ dải này khoảng 1cm dài hơn vị trí dấu. Trượt cutter dọc theo dải cho tới khi dấu bạn tạo ra hiện ra và canh thẳng với đường đi của lưỡi dao khi cắt. (Nếu lăn tăn, cứ cắt dài hơn rồi thử dần, vì trong kit LDO lượng vật liệu này chỉ vừa đủ). Cắt dải.

Nếu bạn dùng dải Misumi, lưu ý là độ fit sẽ rất chặt. Nên khi đưa dải vào khe extrusion, hãy đặt nhẹ đúng phần đầu mút vào khe trước, rồi trượt xuống tới khi xuống hết mức có thể. Khi đã đưa vào quá vài centimet thì gần như không kéo chỉnh được nữa! Nhưng nếu lắp sai, bạn chỉ cần rút ra và thử lại. Dải của LDO thì lỏng hơn nhiều, nên chỉnh dễ hơn.

Mình in mẫu này bằng ASA nên in với ASA/ABS sẽ ổn, hoặc các vật liệu “dễ” hơn (PLA, PETG, v.v.) cũng được.

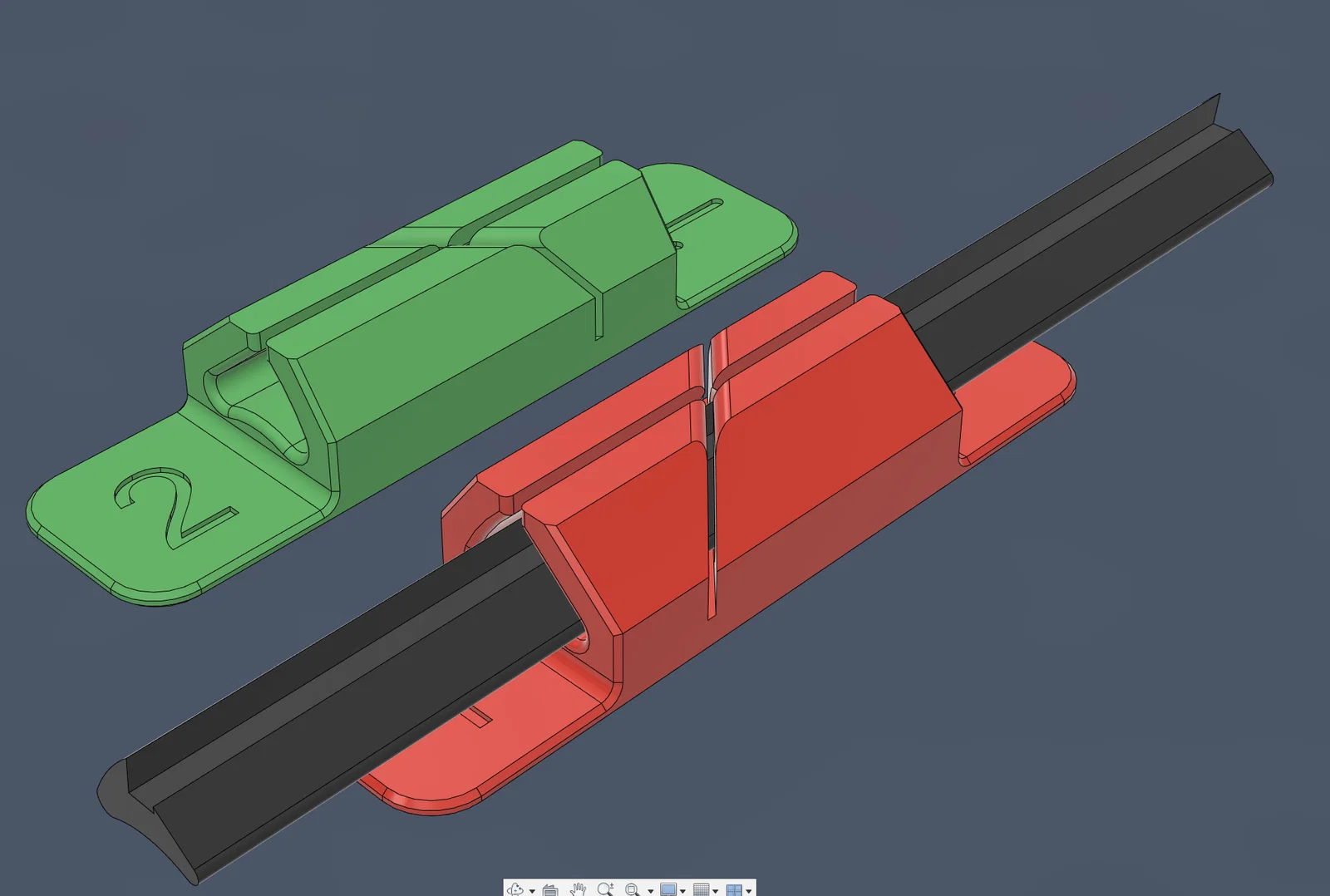

Lưu ý: Nếu dao rọc giấy của bạn quá dày, mình có kèm nguồn CAD, và có một tham số để chỉnh độ rộng khe (slot width).
