Kệ/Ngăn chứa build plate xếp chồng, gắn dưới bàn/kệ (Creality/Prusa/Bambu…)

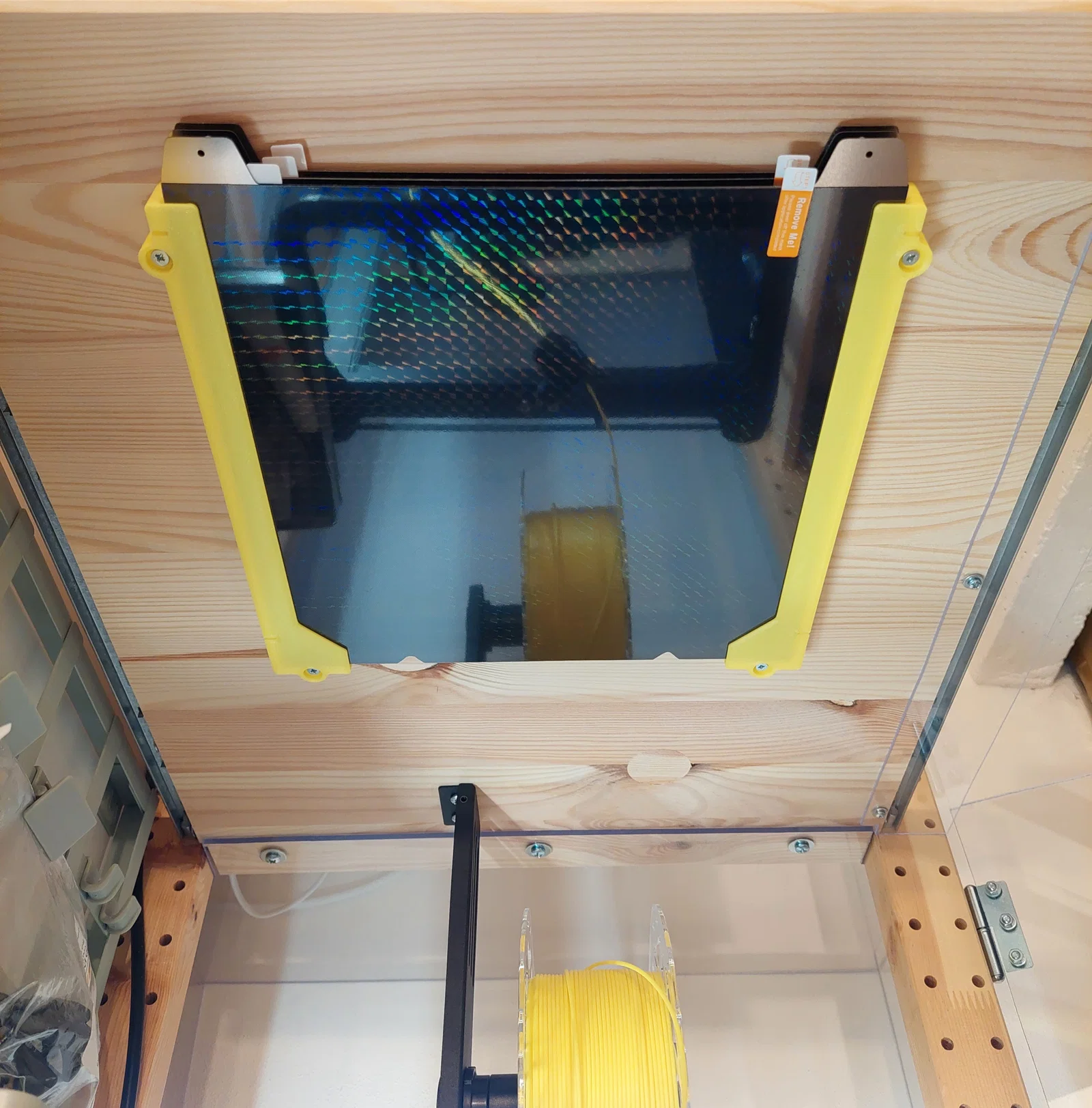

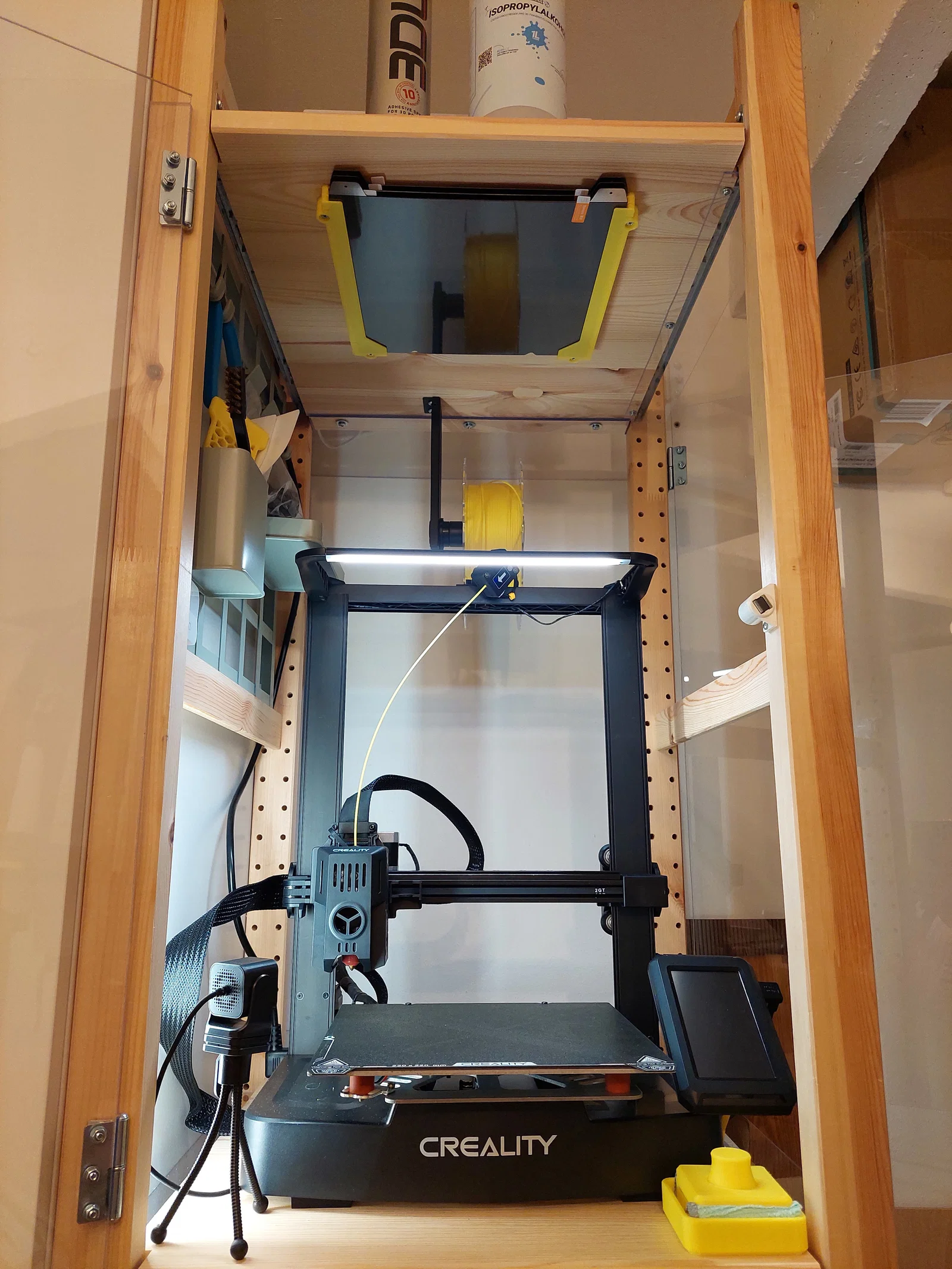

Bộ sưu tập mẫu này sẽ rất hữu ích nếu bạn cần tìm chỗ để build plate gần máy in của mình, có thể gắn dưới bàn, dưới kệ, hoặc thậm chí bên trong một enclosure bạn làm từ bàn LACK.

Bạn có thể chọn nhiều bộ phận khác nhau, thiết kế để khớp và xếp chồng lên nhau. Nếu bạn chỉ có 1 build plate, chỉ cần in phần base top. Nếu bạn có nhiều build plate, hoặc dự tính mua thêm theo thời gian, bạn có thể in thêm (các) tầng kệ tùy theo số lượng cần. Nhớ là mấy cái này stackable (xếp chồng) được.

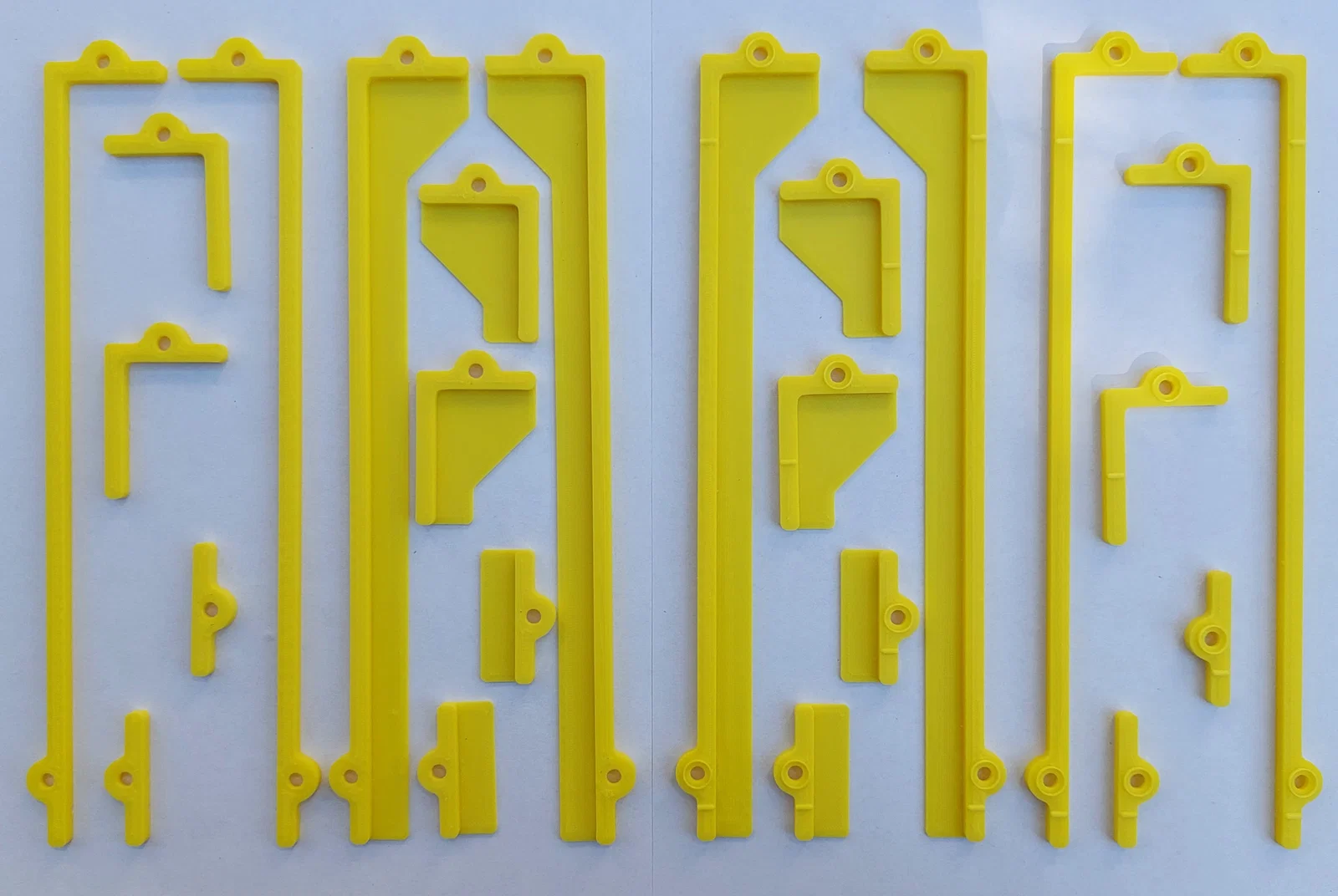

Các phần sau đang có sẵn:

• Bên phải và bên trái của một kệ (shelf) – liền khối 1 mảnh.
  • Có nhiều chiều dài khác nhau để phù hợp build plate cho Creality, Prusa, Bambu Lab và các hãng khác (xem bên dưới).

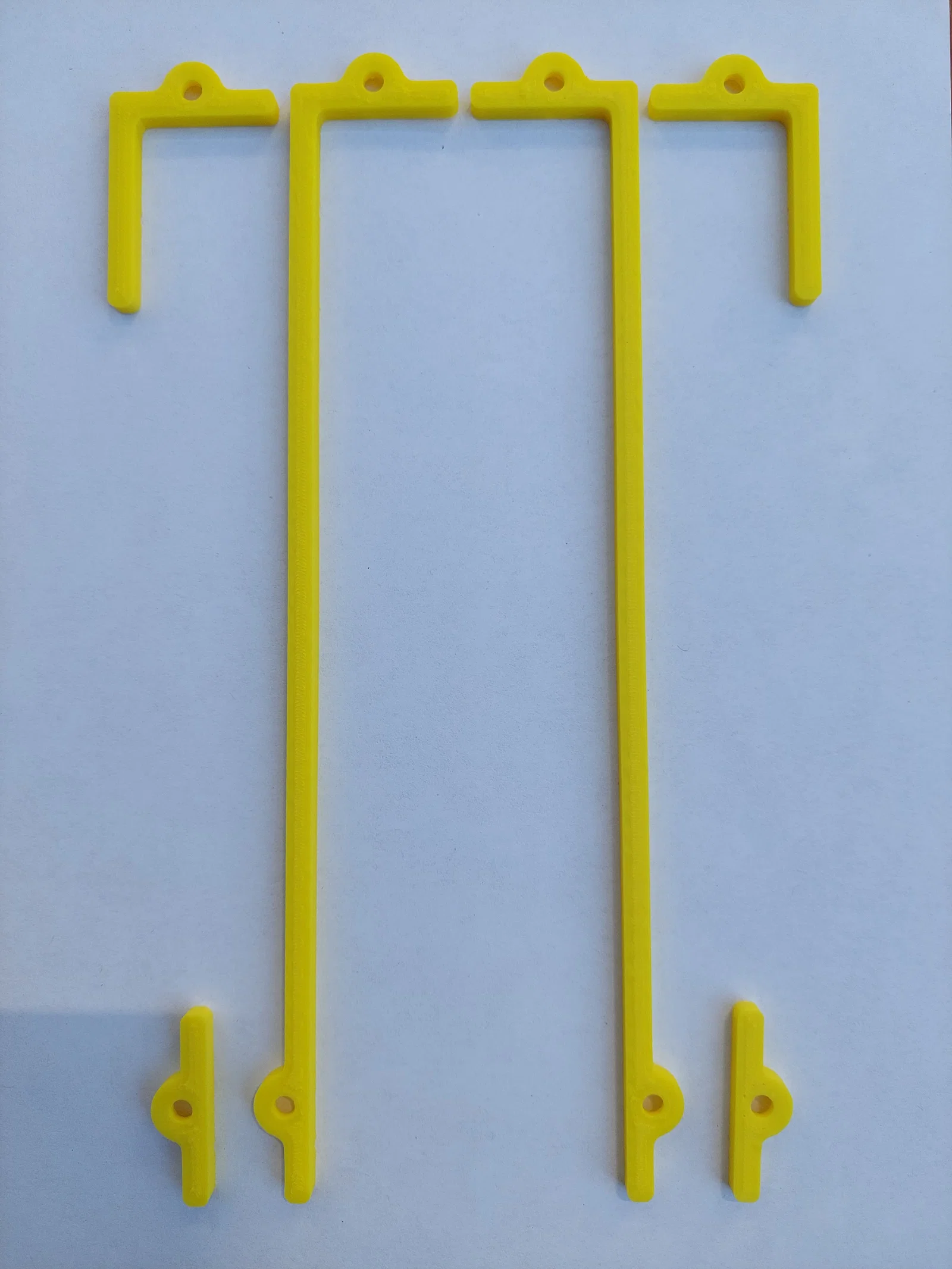

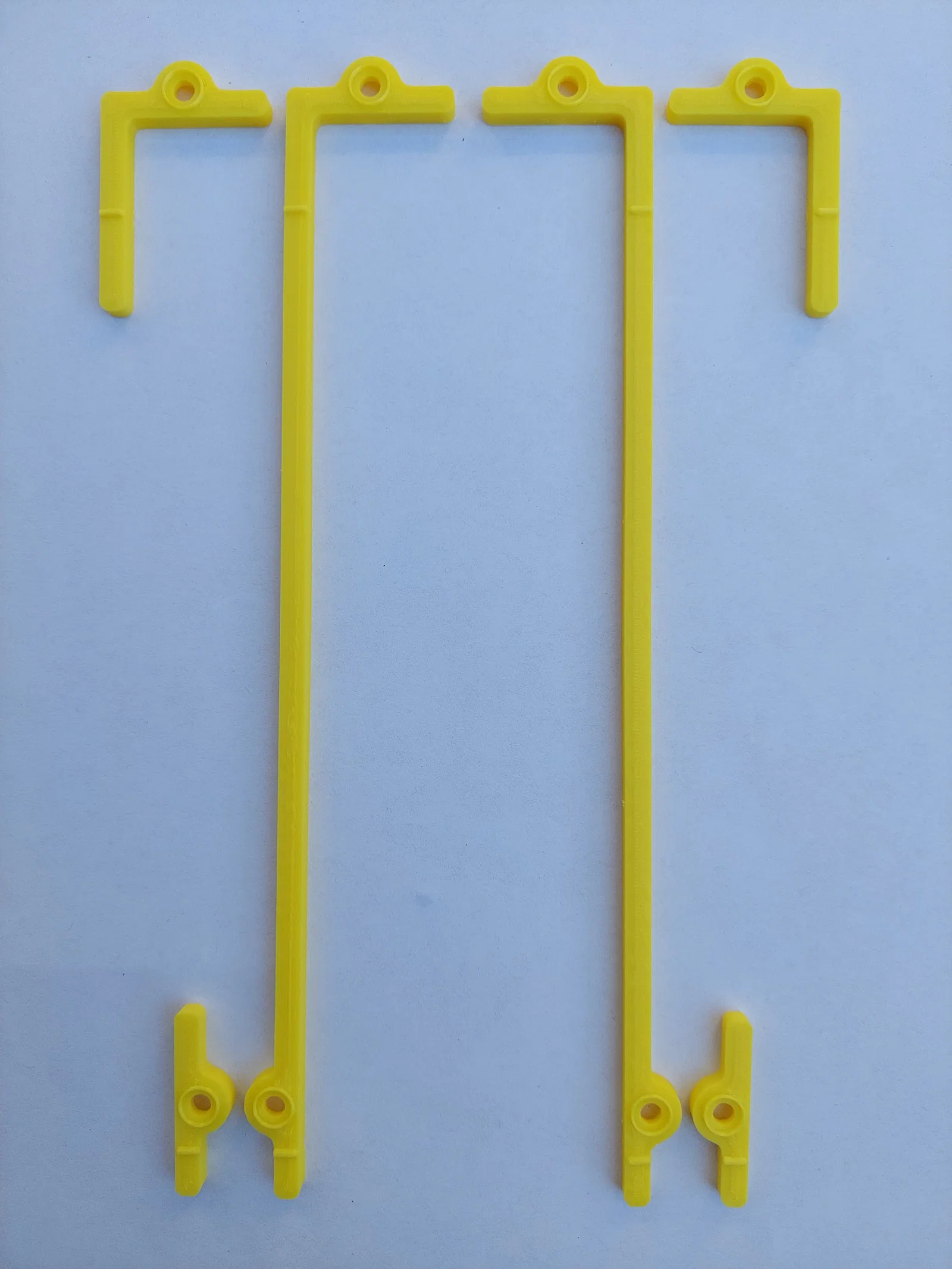

• Kệ chia nhỏ thành nhiều mảnh – phần trước và phần sau.
  • Hữu ích nếu bạn muốn tiết kiệm filament,
  • hoặc nếu bạn cần kệ có chiều dài khác.
  • Bạn cũng có thể in nhiều phần “front” để tăng độ đỡ.

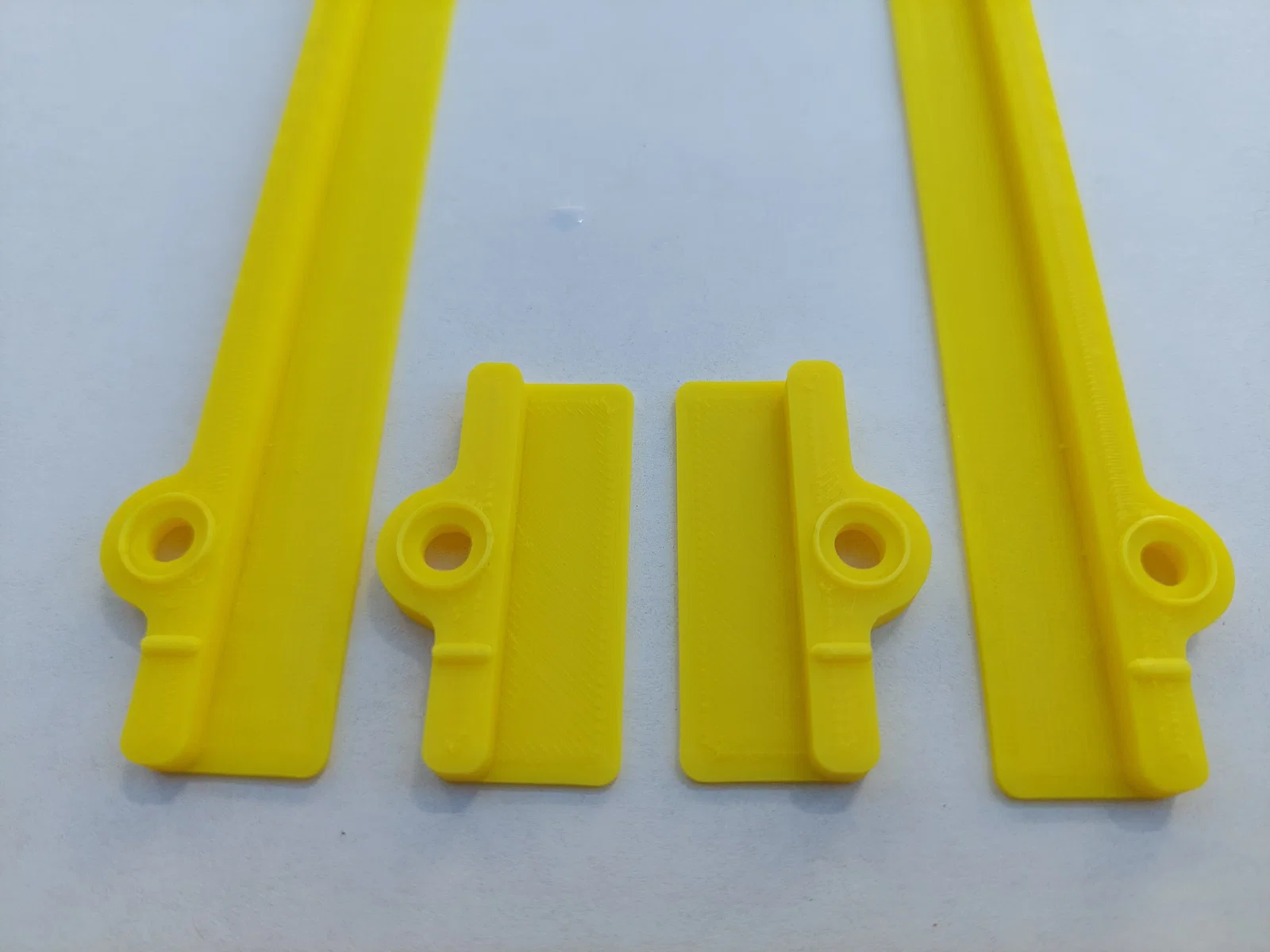

• Spacer để tăng khoảng hở (clearance) cho kệ.
  • Có bản 1 mảnh hoặc nhiều mảnh.
• Phần TOP và phần stacking.
  • Phần TOP có mặt trên phẳng (vì được gắn trực tiếp dưới bàn hoặc dưới kệ).
  • Nên với tầng kệ đầu tiên, dùng file có chữ “TOP” trong tên,
  • còn tầng thứ 2, 3 trở lên thì dùng file có chữ “stacking” trong tên.

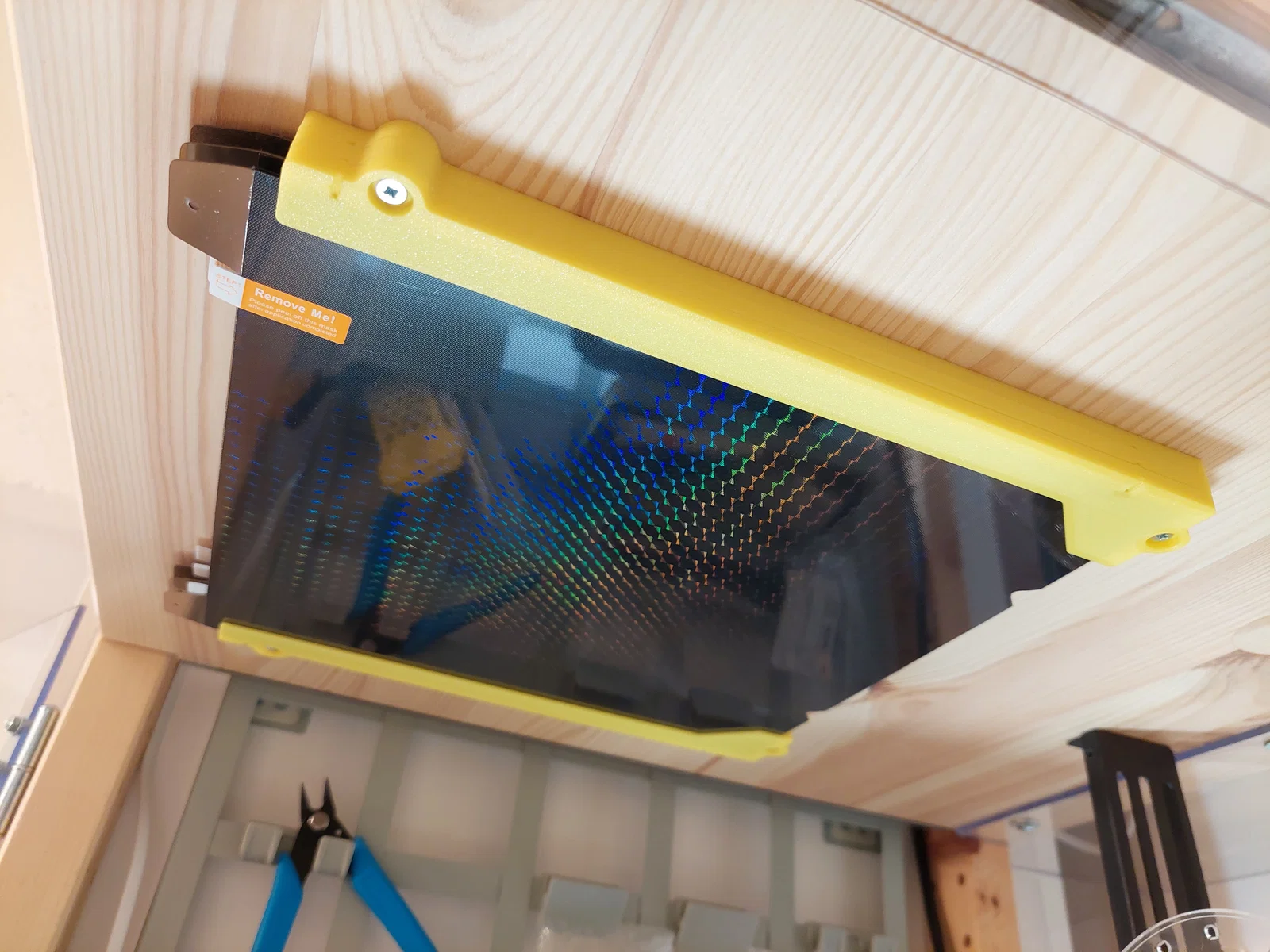

View từ dưới và từ trên

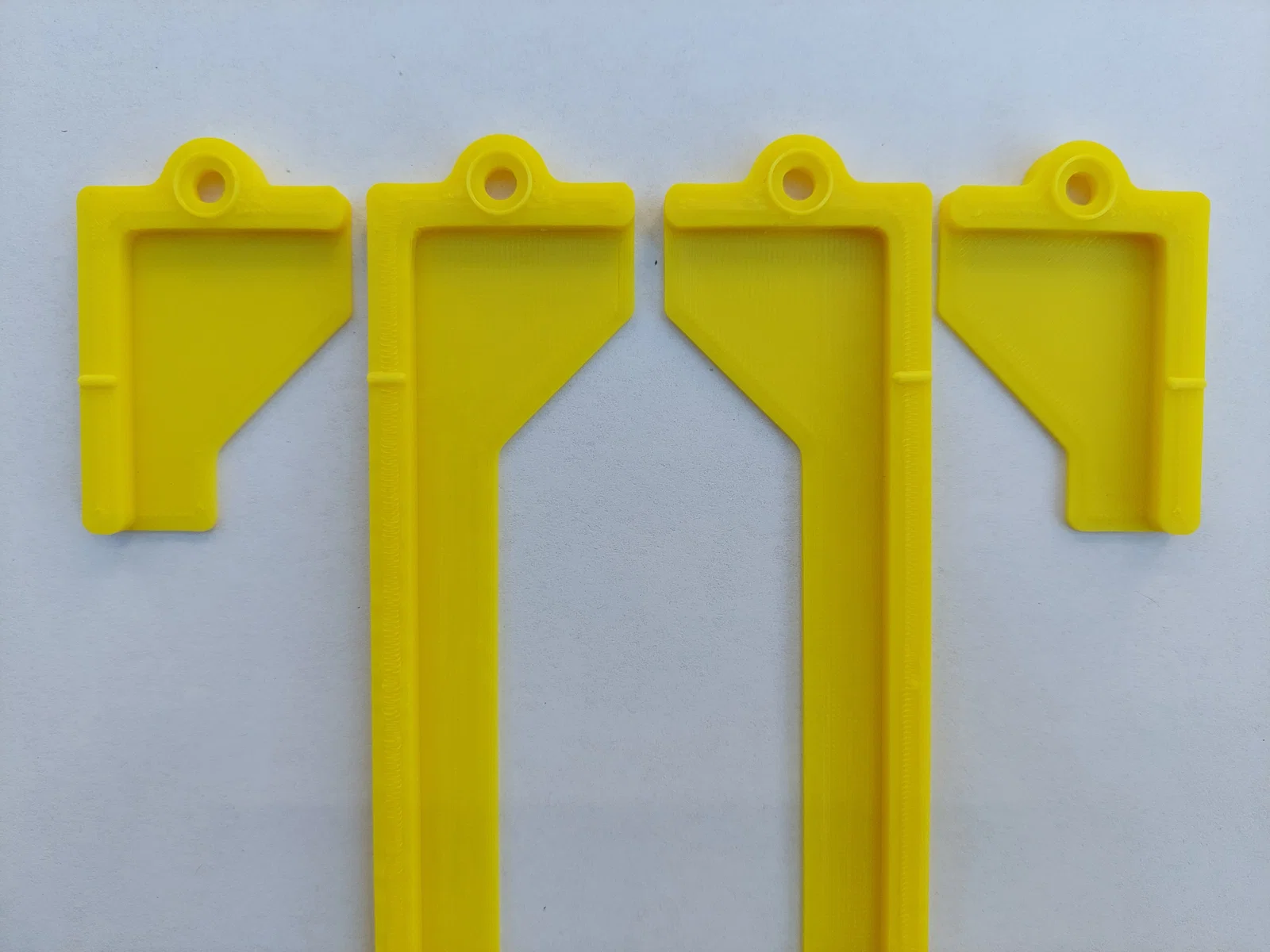

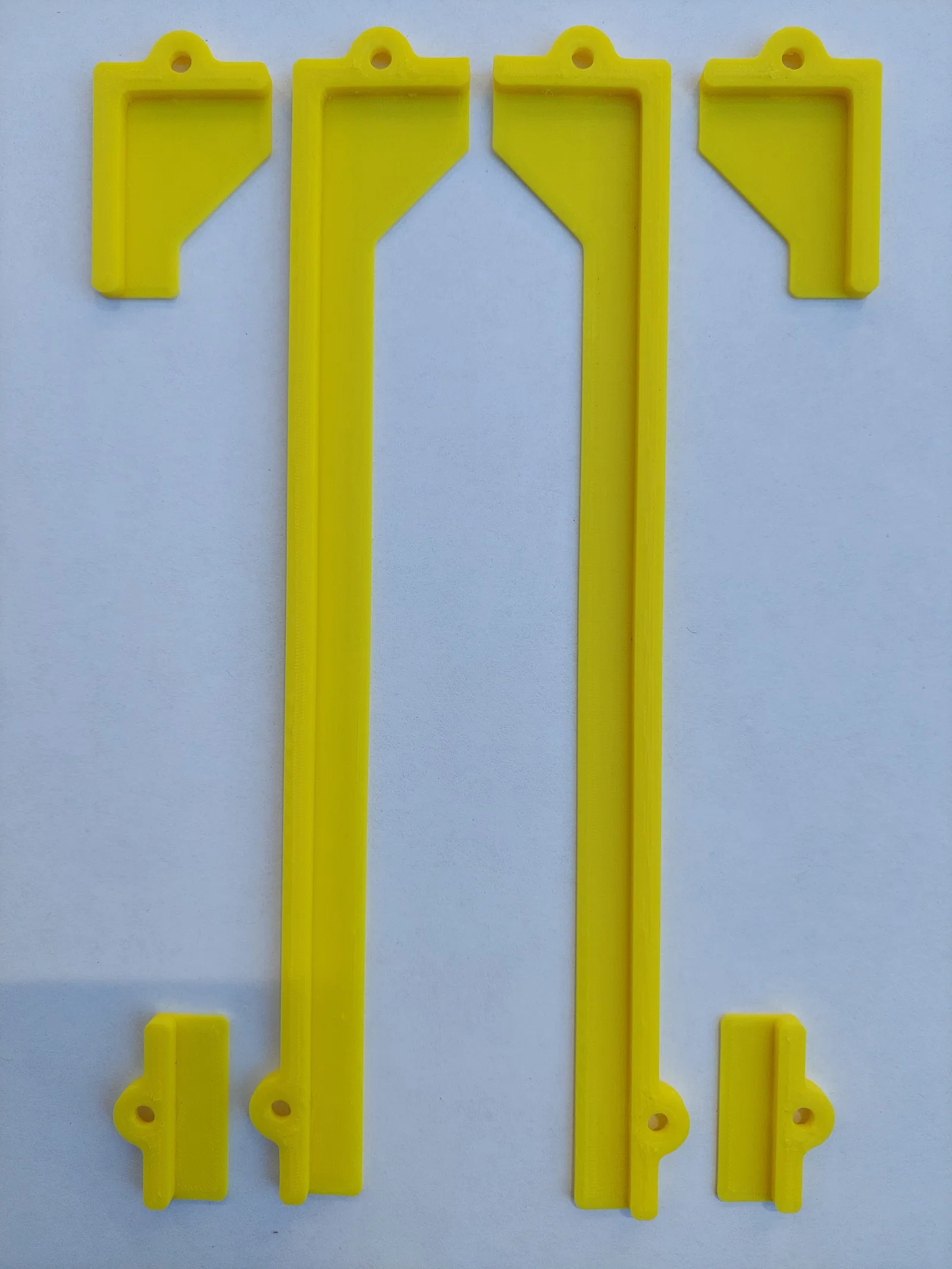

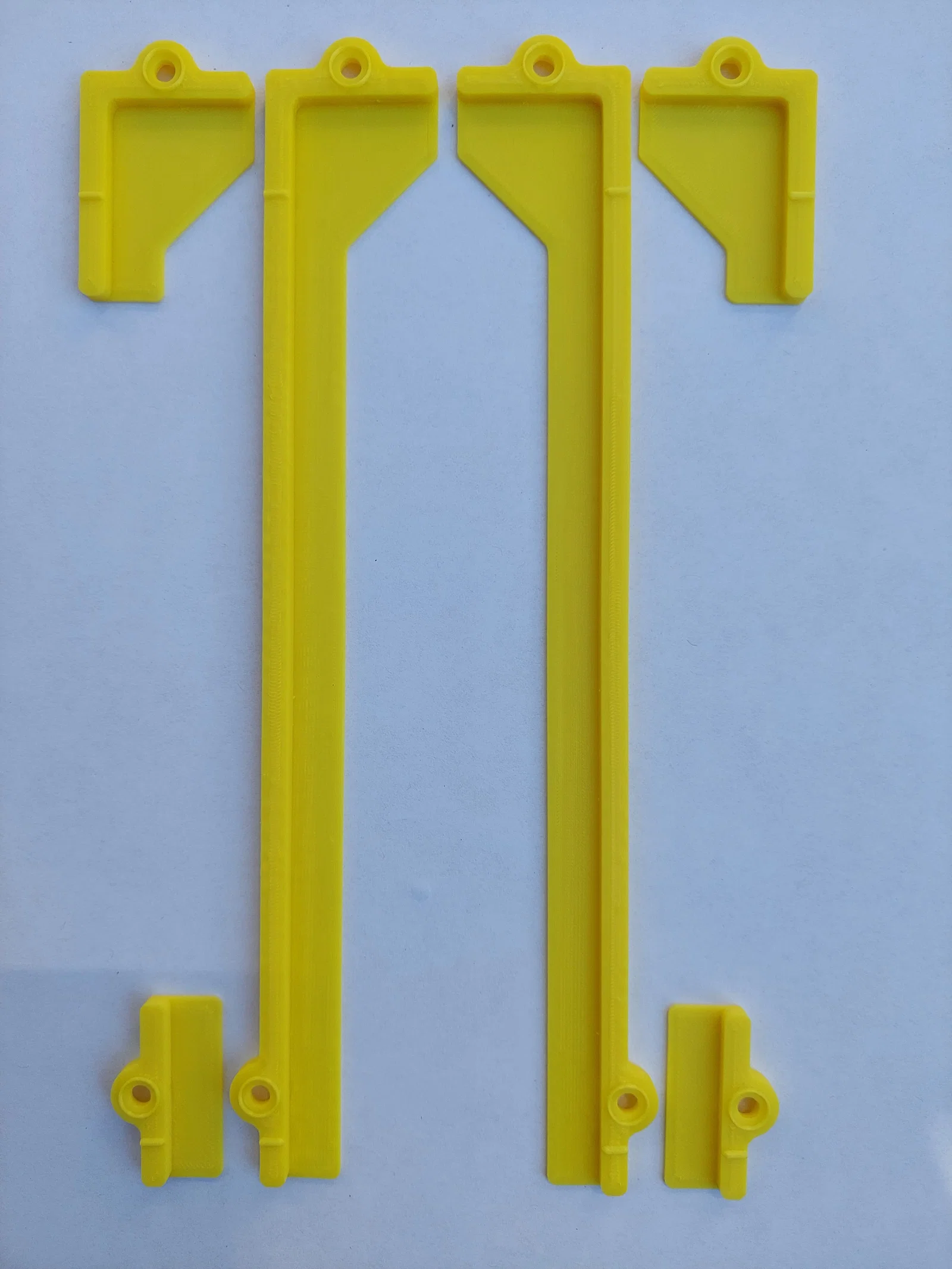

Top và stacking parts

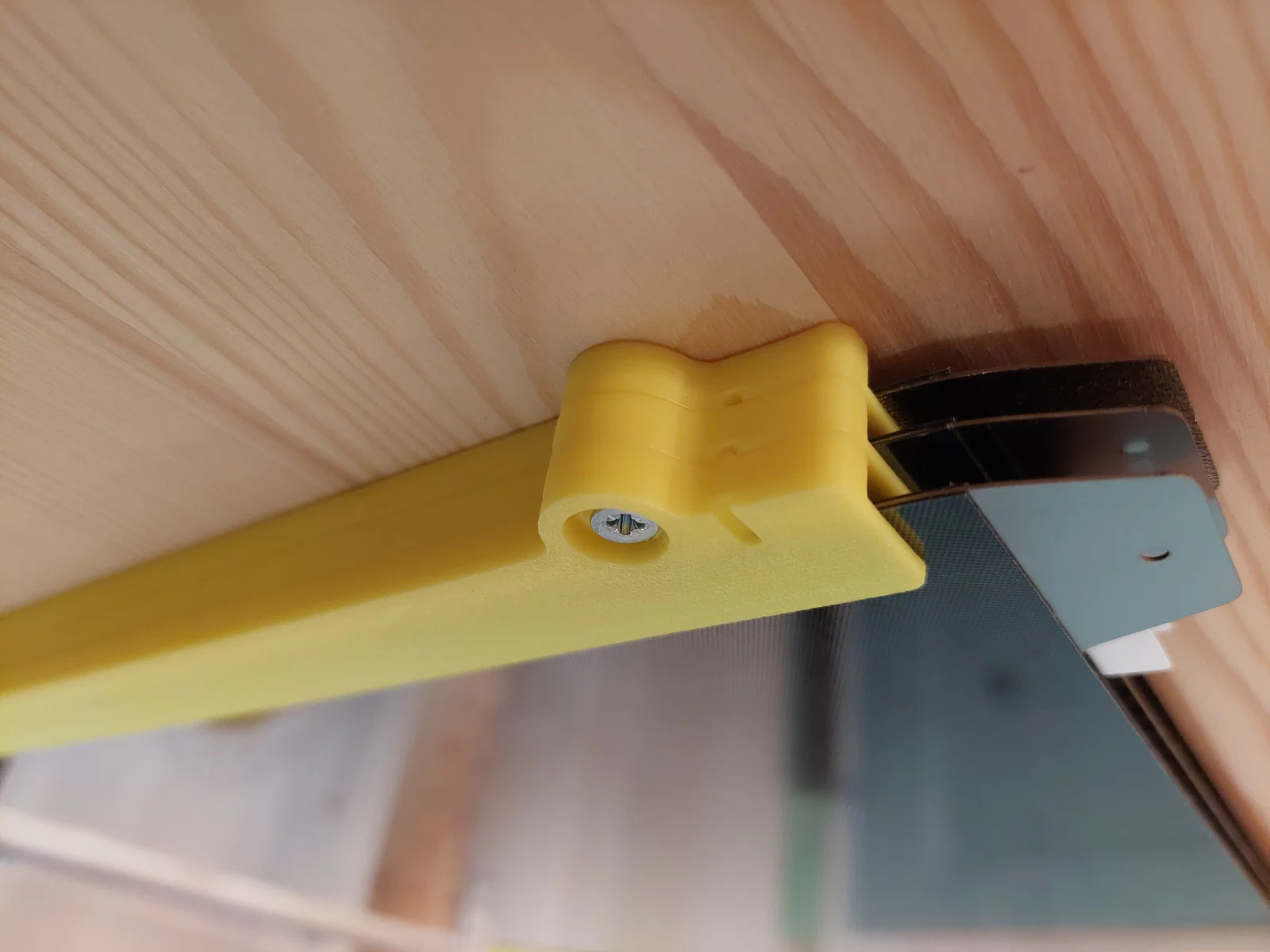

Stacking

Stacking kèm spacer để tăng khoảng hở của kệ

Có một vài chiều dài kệ như sau:

• 175 mm phù hợp cho
  • Bambu Lab (chiều dài build plate 180 mm)
    • A1 mini
  • Průša (chiều dài build plate 196 mm)
    • Mini/Mini+
• 230 mm phù hợp cho
  • Creality (chiều dài build plate 235 mm)
    • Ender 3 Series (Ender 3, 3S, Pro, V2, Neo, S1, S1 Pro, V3, V3 SE, V3 KE)
    • Ender 5 Series (Ender 5, 5S, Pro, S1, S1 Pro, K1)
    • K1, CR 20, CR 20 Pro, CP-01
• 250 mm phù hợp cho
  • Průša (chiều dài build plate 253,8 mm)
    • MK4, MK3/S/+, MK2.5/S
  • Bambu Lab (chiều dài build plate 256 mm)
    • Lab X1 series (X1, X1 Carbon)
    • Bambu Lab P1 series (P1P, P1S)
    • Bambu Lab A1

Chiều cao kệ cho 1 build plate là 5 mm. Lý do là chiều dài vít gắn (mounting screws) thường tăng theo bước 5 mm (ít nhất là chỗ mình). Mình cũng thấy 5 mm là mức cân bằng ổn giữa tiết kiệm không gian và dễ thao tác khi lấy build plate ra khỏi kệ. Mình khuyến nghị dùng vít đường kính 3, 3.5 hoặc 4 mm.

Nếu bạn cần chiều dài hoặc chiều cao khác, cứ nhắn mình biết nha!

Thiết lập in khuyến nghị:

• nozzle 0.4
• layer height 0.2 (0.1 cũng được)
• 5 perimeters
• 100% infill
• supports (dễ tháo bằng tua vít dẹp)

Cảm ơn!
