Mighty Archy – Cối xay gió dùng đường xoắn Archimedean/Pappus

Dựa trên ý tưởng của Lukass, mình đã thiết kế lại toàn bộ từ đầu.

https://www.thingiverse.com/thing:2872736

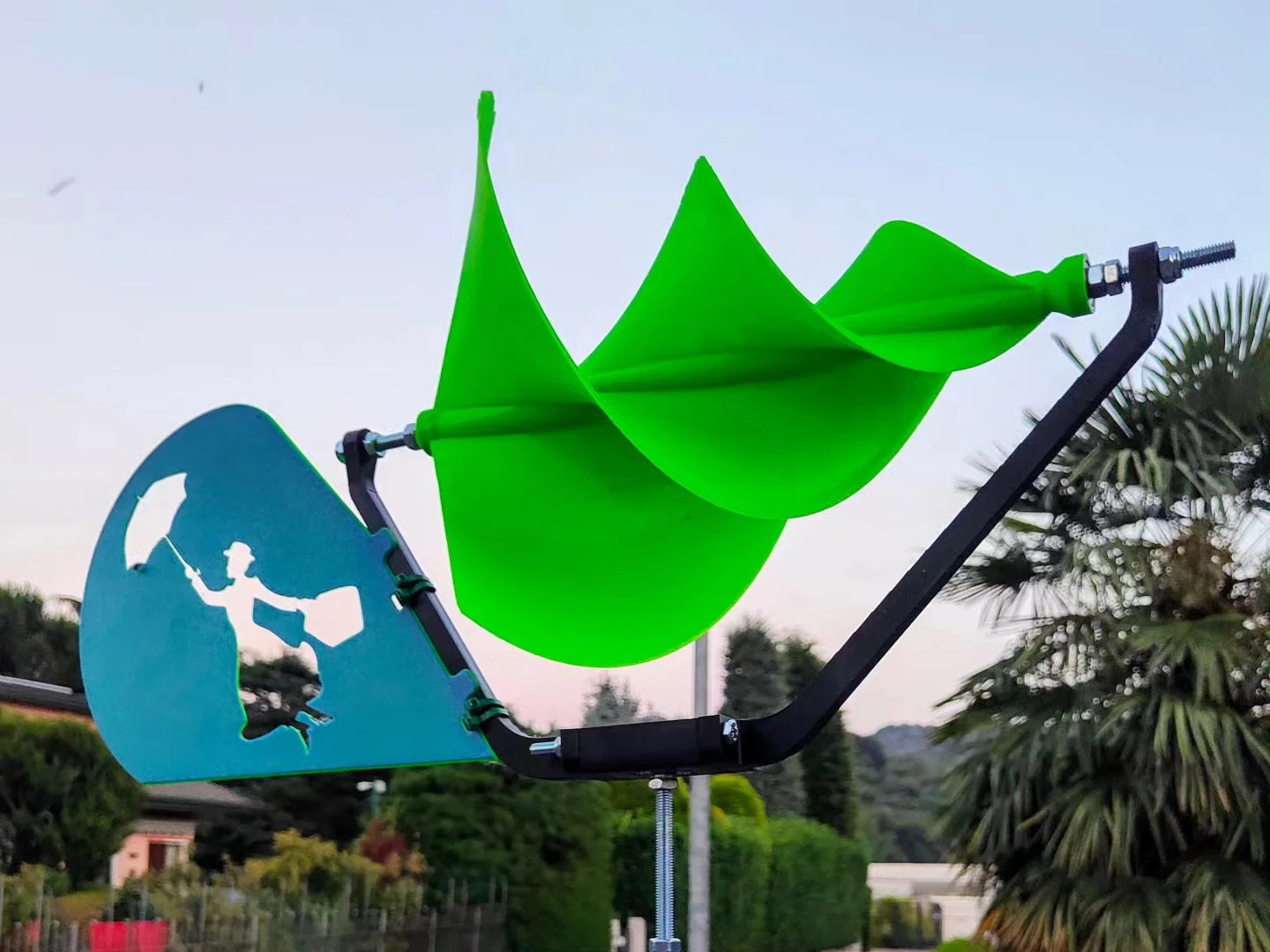

Cách nó trông như thế nào:

Các đường cong dựa trên Pappus'spiral

(xem thêm ở đây: https://mathcurve.com/courbes3d.gb/spiraleconic/pappus.shtml )

Các phần của cối xay gió được thiết kế để vừa trong thể tích in của Sovol SV06+. ( 300 x 300 x 340 mm)

Mình dùng PETG cho tất cả các chi tiết in.

BOM:

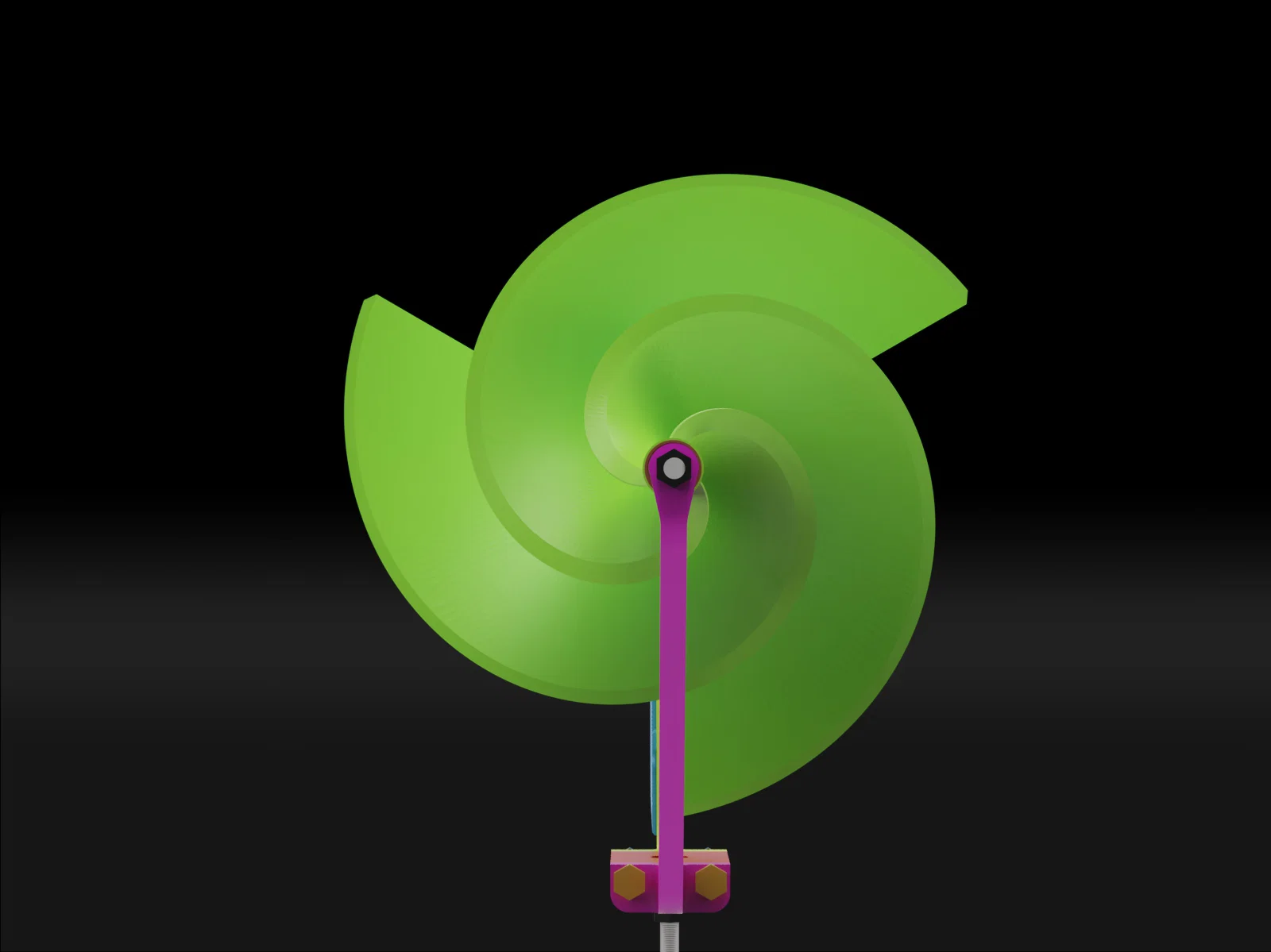

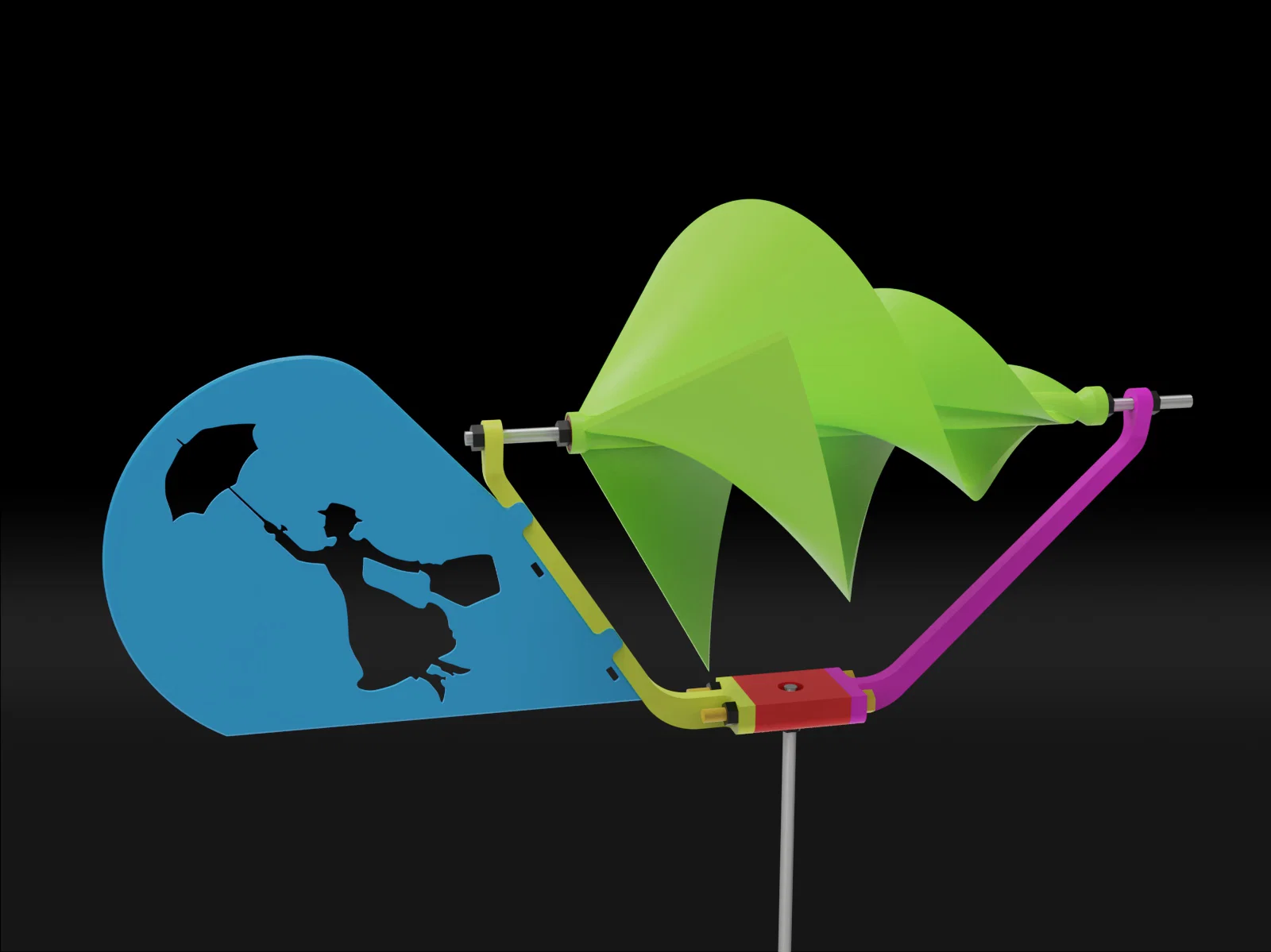

(màu trong các bản render)

• (đỏ) 1x supporto_centrale
  .2mm layer height
  3 walls
  25% gyroid infill

Gắn 1 vòng bi 608zz vào đây. Vị trí dạng press-fit.

• (tím) 1x supporto_fronte
  .2mm layer height
  3 walls
  25% gyroid infill

• (vàng) 1x supporto_retro
  .2mm layer height
  3 walls
  25% gyroid infill

• (xanh dương) 1x mary
  .2mm layer height
  2 walls và .6mm line width (để tăng tốc độ in)
  5% gyroid infill
  Khóa cố định bằng một cặp dây rút (zip tie).

  Tới layer 6 thì mình đổi màu filament (FYI).

• (xanh lá) 1x mighty_archy
  .2mm layer height
  5% gyroid infill
  2 walls & .6mm inner wall line width (để tăng tốc độ in)

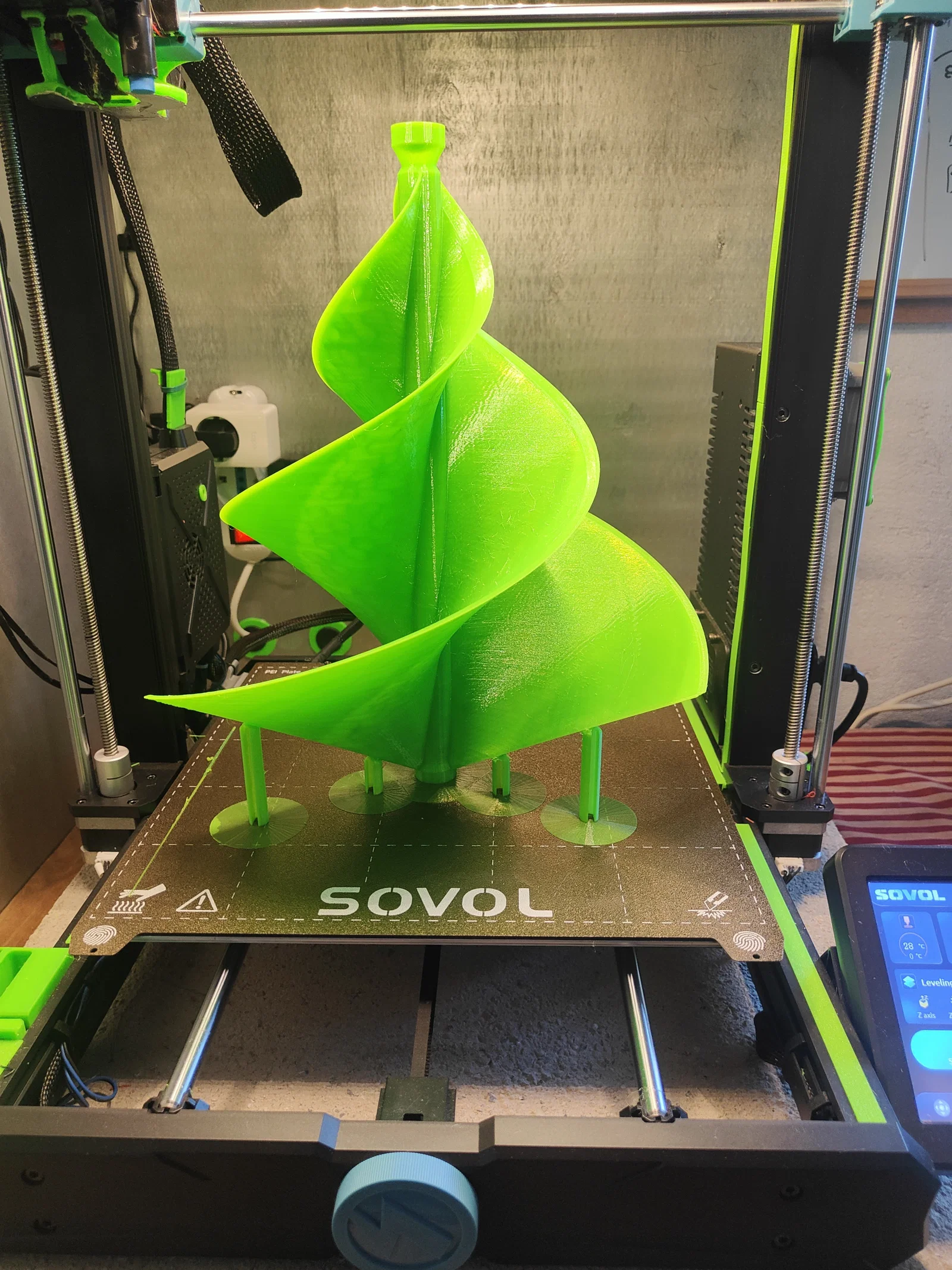

  Cần Brim & custom support. Xem hình số 5.
  Mình in walls ở 80mm/s & infill ở 150mm/s

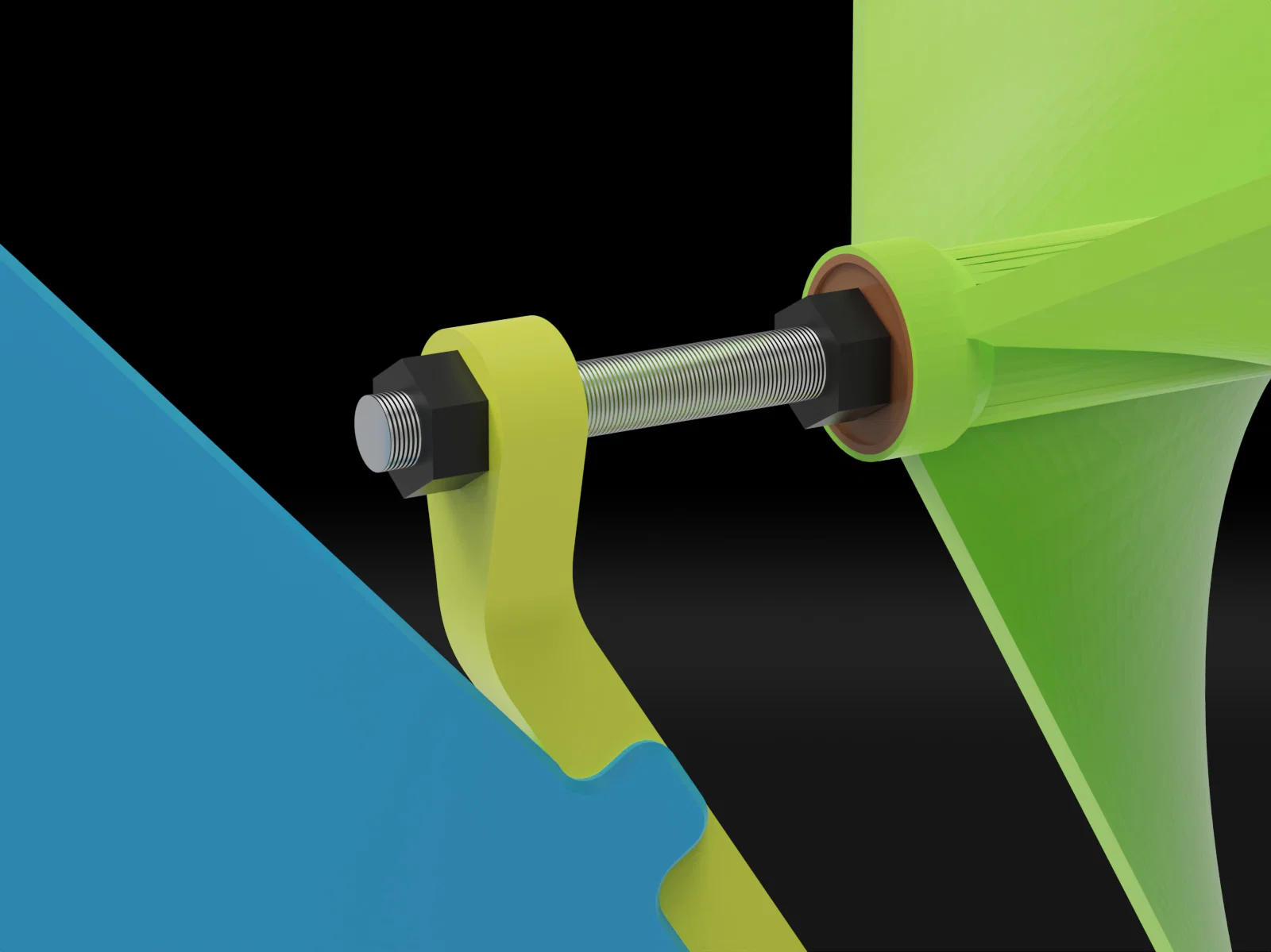

  Cần gắn 2 vòng bi 608zz vào đây (trên & dưới). Lắp khít. Nếu gặp khó, thử hơ ấm nhẹ PETG một chút.

• (đen) 6x self-locking M8 hex nut
  Mình dùng ê-cu tự hãm nên không phải lo bị lỏng theo thời gian

• (nâu) 3x 608zz bearing
  Tốt hơn 608 thường nhờ có phớt kín

• (bạc) 2x M8 threaded rod
  Cây nằm ngang dài 45 cm

• (cam) 2x M8x10cm hex bolt

Mình cũng vẽ thêm một cặp chân đỡ phía dưới. Nếu bạn muốn, cứ thêm vài ê-cu lục giác vào BOM rồi chơi luôn nha :-)
