Hộp đựng mỏ hàn Pinecil Pine64 gọn bàn, kèm tuỳ chọn ngăn sắp xếp

Chỉnh sửa – Mình dùng cái này được 6 tháng rồi và không có nhu cầu thiết kế lại gì hết. Xài rất ổn! Với giải pháp này cho mấy dự án nhỏ, cây Hakko của mình ít khi phải lôi ra hơn hẳn.

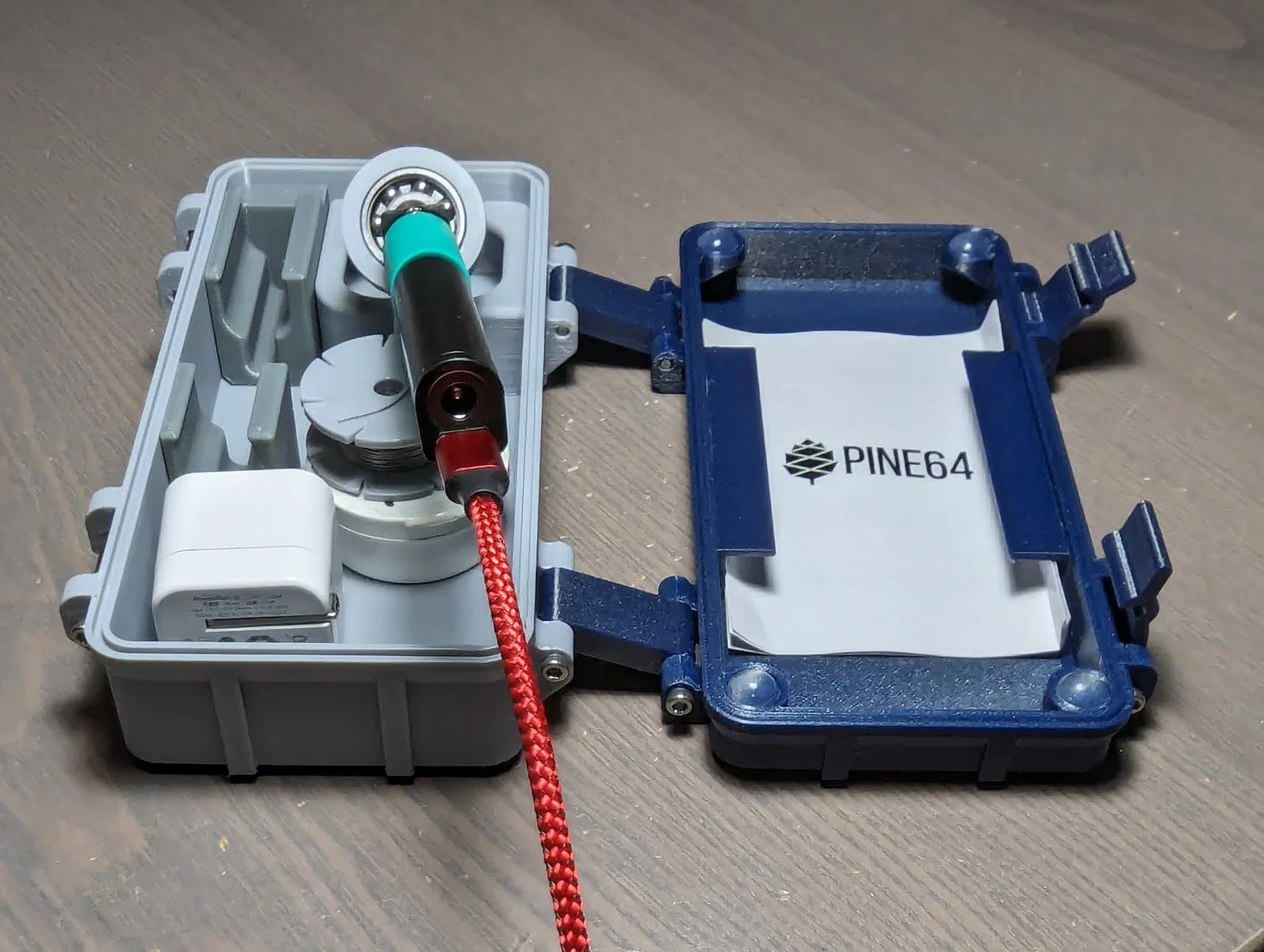

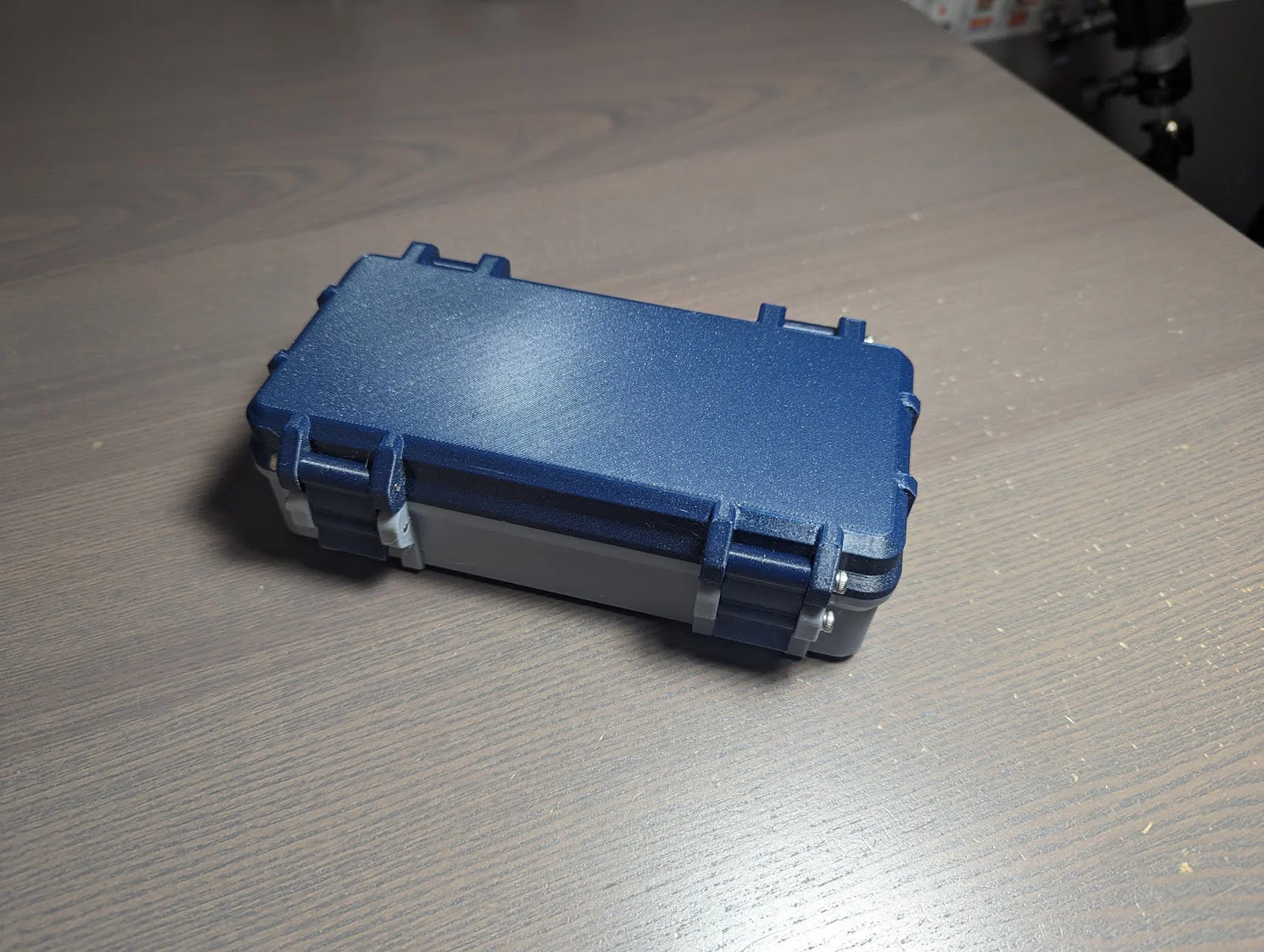

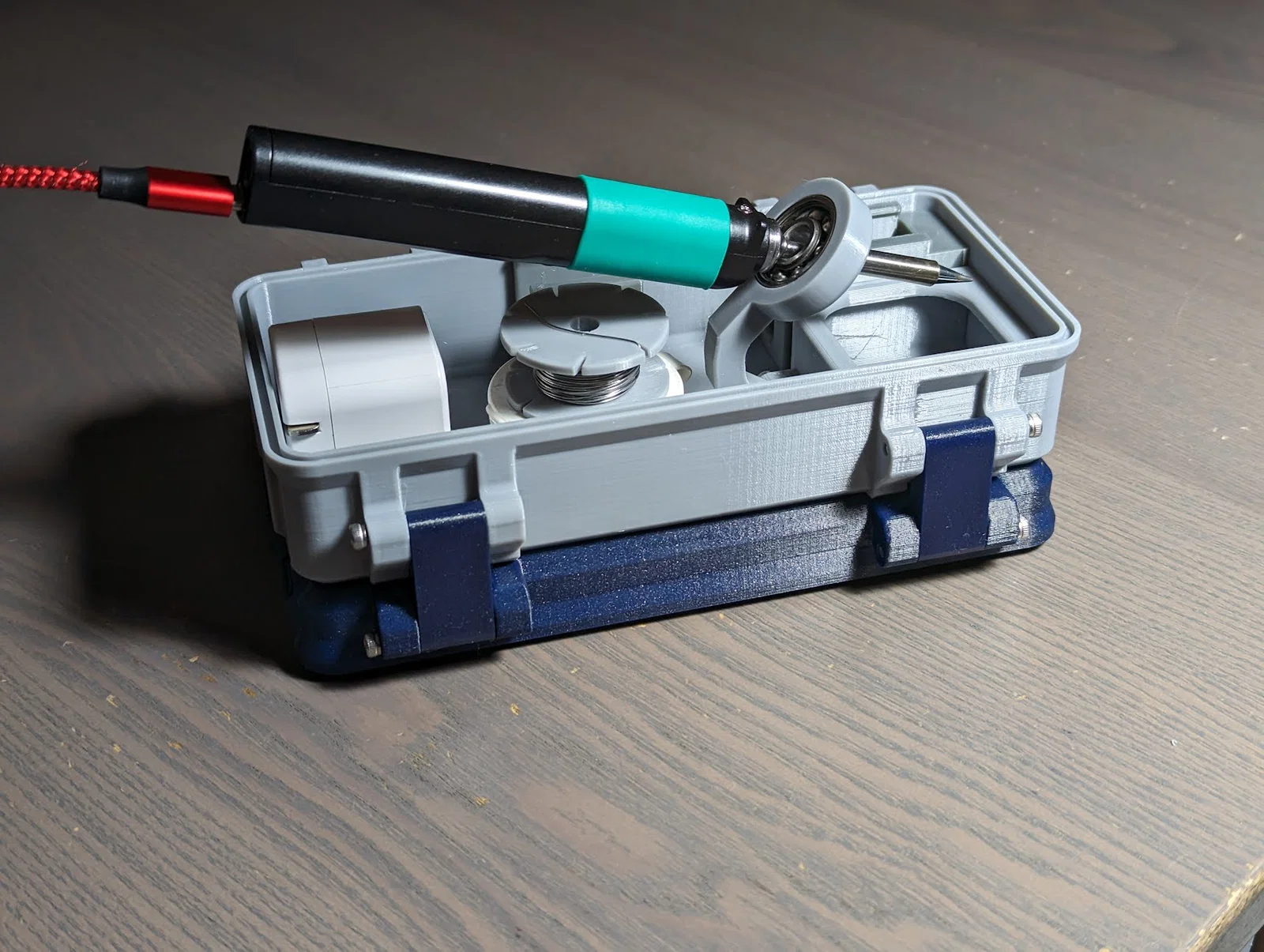

Đây là hộp đựng Pinecil mình thiết kế dựa trên mẫu hộp ban đầu từ parametric box của @Whity. Mình chỉnh lại bản lề để nắp có thể gập vòng ra sau và xếp nằm dưới thân hộp chính, giúp giảm diện tích chiếm chỗ trên mặt bàn làm việc. Trên nắp còn có 4 vị trí gắn chân cao su để giá/khay giữ mỏ hàn không bị trượt.

Đệm cao su (rubber bumpers) đường kính 10mm – https://www.amazon.com/gp/product/B00K6RZ9Q2/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Hộp có 2 lựa chọn chiều dài, chênh nhau 10mm. Bản dài hơn để vừa cây mỏ hàn nguyên cây và có chỗ để thêm một tip ở bên dưới (làm thêm theo góp ý người dùng :) ). Bản ngắn hơn để chứa thân mỏ hàn khi tháo tip ra, cho tổng thể gọn hơn (thiết kế gốc).

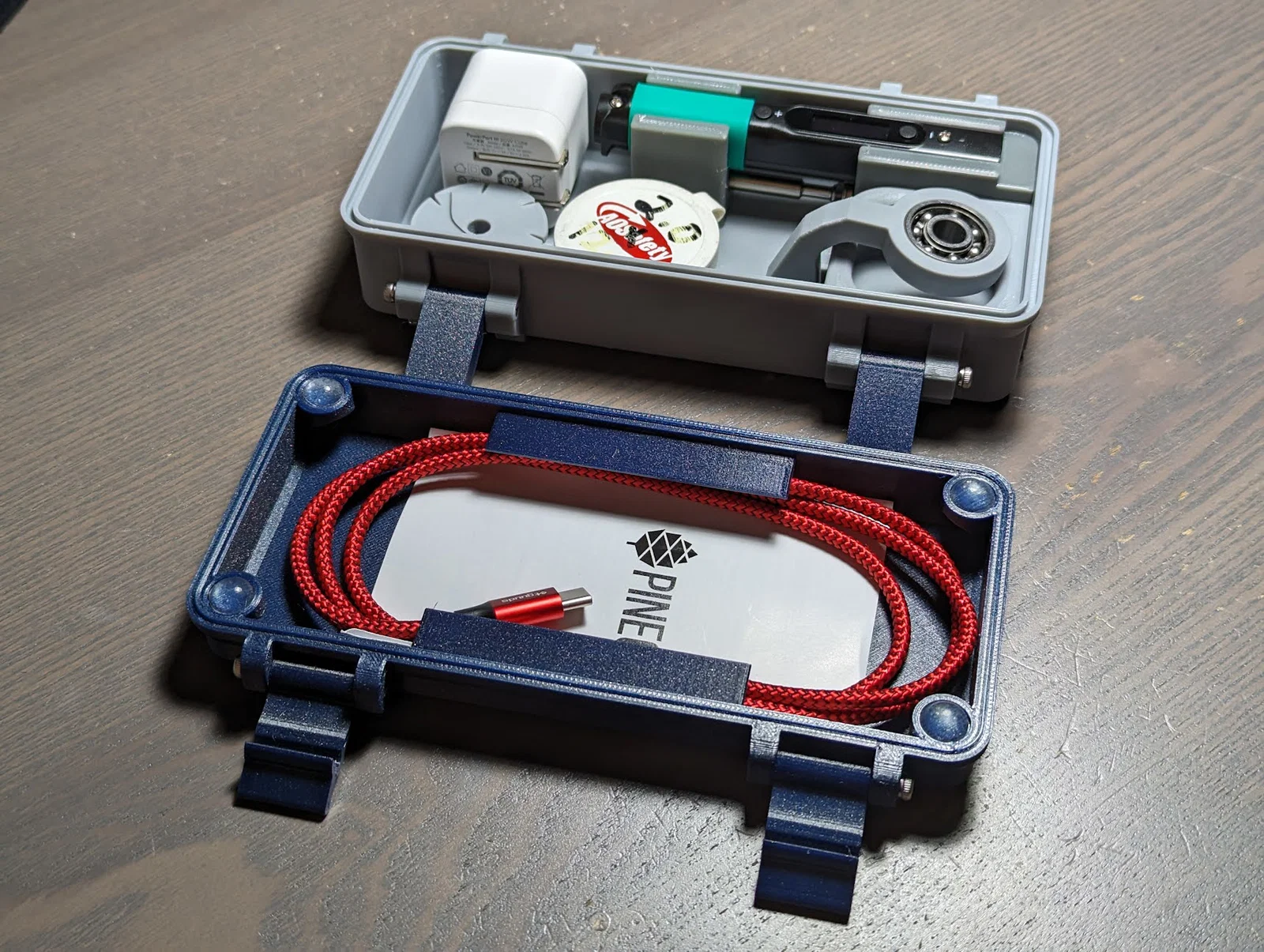

Phần nắp có vài lựa chọn như dưới đây: một kiểu nắp trơn và một kiểu có ngàm (tabs) nhô ra để giữ dây. In những bản có ngàm này thì dùng supports ở phía trong. Ngoài ra còn có các ngàm giữ dây rời, có thể dán thêm vào nắp trơn sau này nếu về sau bạn muốn có chức năng đó.

Về phần đế…

Có một giá giữ mỏ hàn bằng TPU, bắt buộc phải in bằng TPU thì mới hoạt động đúng (cần độ mềm/dẻo một chút).

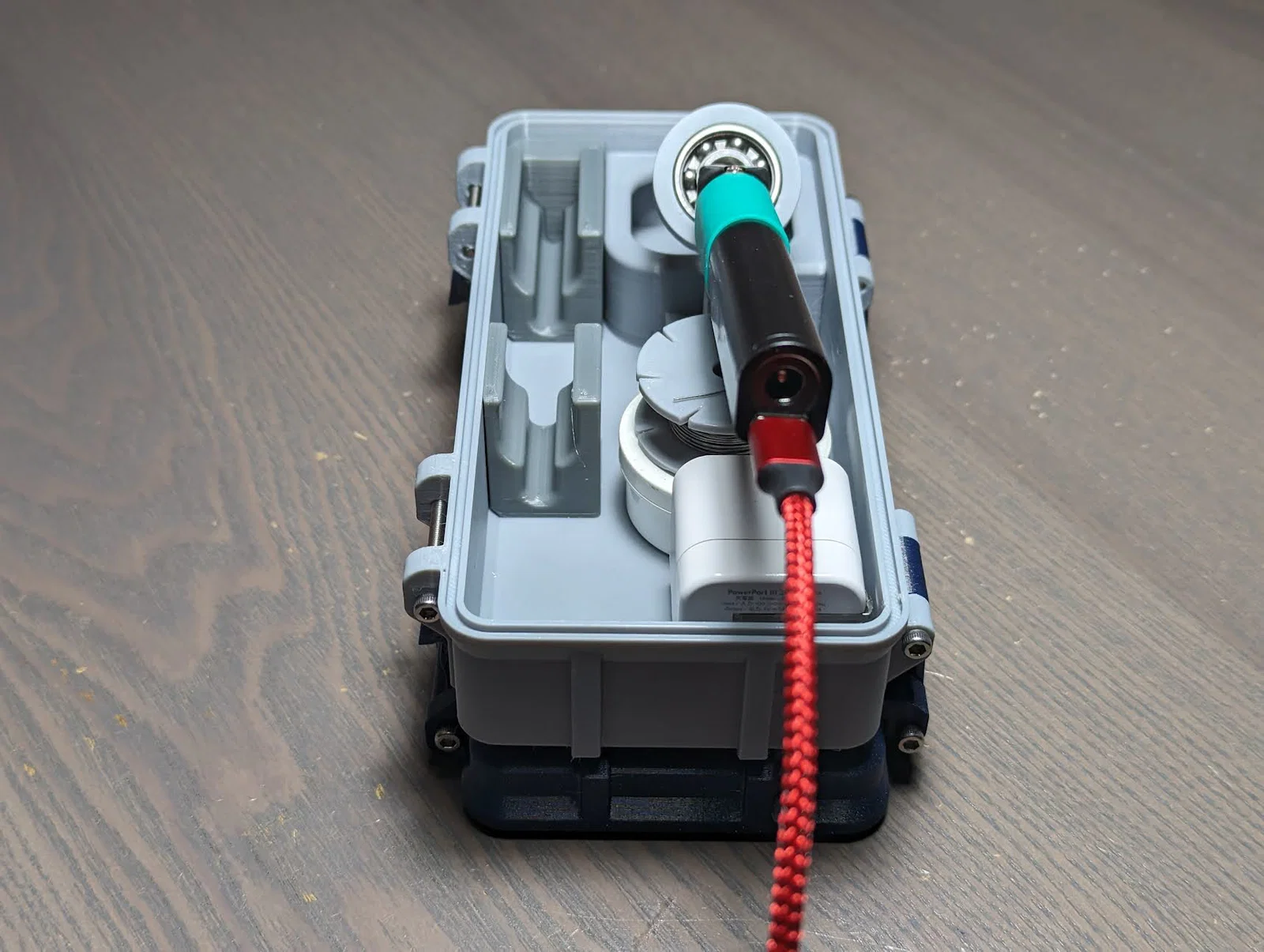

Ngoài ra còn có tay đỡ mỏ hàn dùng vòng bi 608 (loại phổ thông cho skateboard/roller blade/scooter) làm heat break để đỡ cây mỏ hàn. Có thể tháo từ ván cũ hoặc mua rẻ trên Ebay/Amazon. Không cần loại xịn/mới cho việc này. Mình tháo nắp che (bearing protectors) để giảm dẫn nhiệt và rửa sạch mỡ bằng nước nóng pha xà phòng để khi nóng lên không bị chảy ra/bốc mùi. Tay đỡ này đặt phía trên một miếng bọt biển bằng đồng/brass/copper để hứng thiếc chảy xuống.

Cả hai lựa chọn ở trên đều cần dán cố định vào đế. Nhỏ vài giọt keo CA lên chi tiết và xịt nhẹ CA kicker lên bề mặt hộp là lắp nhanh rất ổn.

Phần cứng cần có: (8) vít M3 dài 30mm, tự taro để siết cố định. (1) vít M3 dài 20mm để siết cố định tay đỡ giữ mỏ hàn.
