Cập nhật 29/04/2024 - Đã thêm các phiên bản của các bộ phận vỏ hộp có thể in trên bàn in 220x220. Những phần đó nằm trong một thư mục riêng trong danh sách file.

Rất vui được giới thiệu hộp medkit tùy biến này! Hộp được thiết kế để chứa một bộ đạo cụ 3D print miễn phí cụ thể, bạn có thể tìm thấy ngay trên Printables. Đây là mẫu gốc lấy cảm hứng từ nhiều kiểu medkit xuất hiện trong các series. Có một cụm “control panel” nhỏ bên dưới hypospray ban đầu để lấp chỗ trống, nhưng thấy hợp để làm đèn/còi distress beacon nên mình làm theo hướng đó.

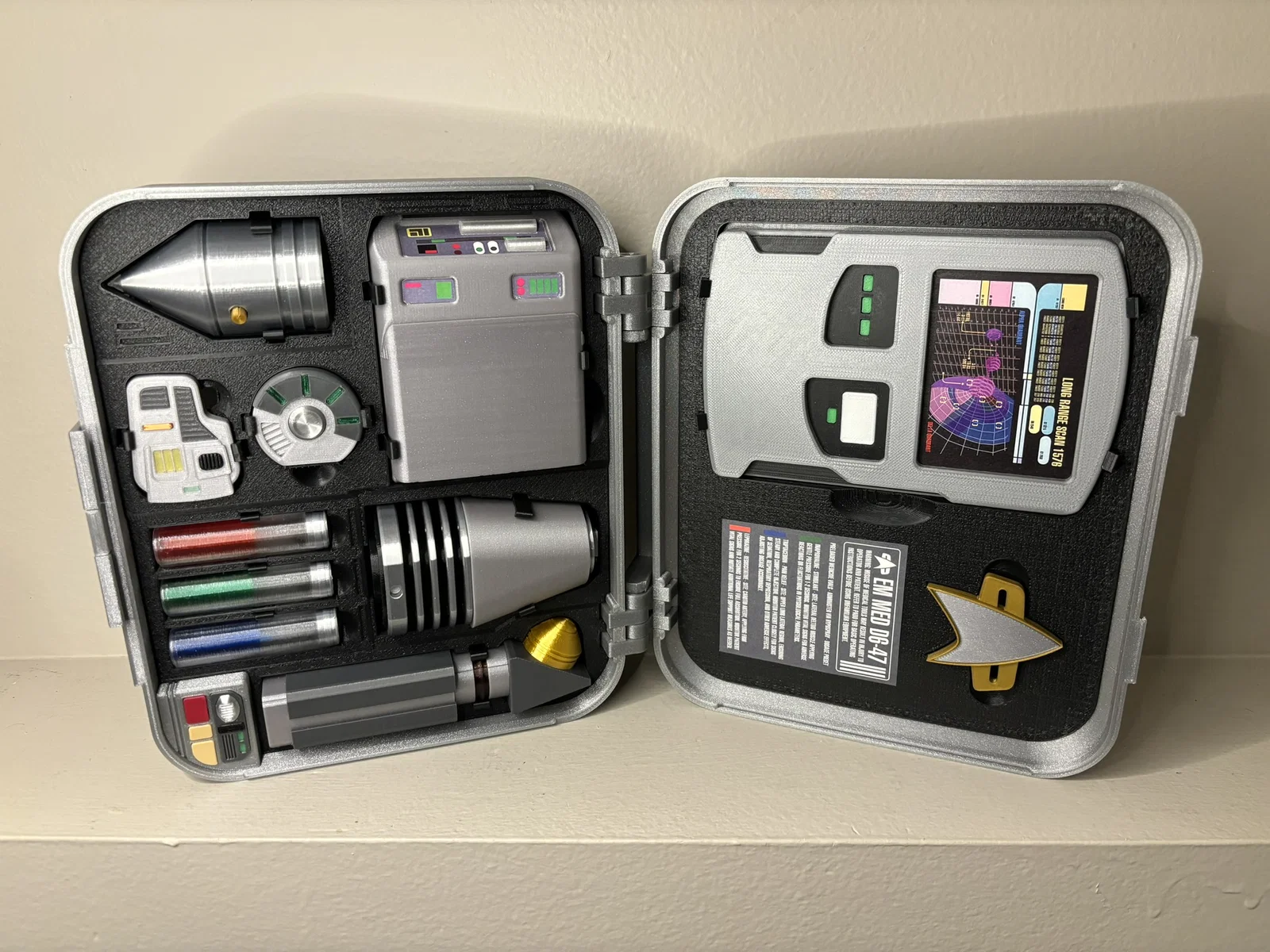

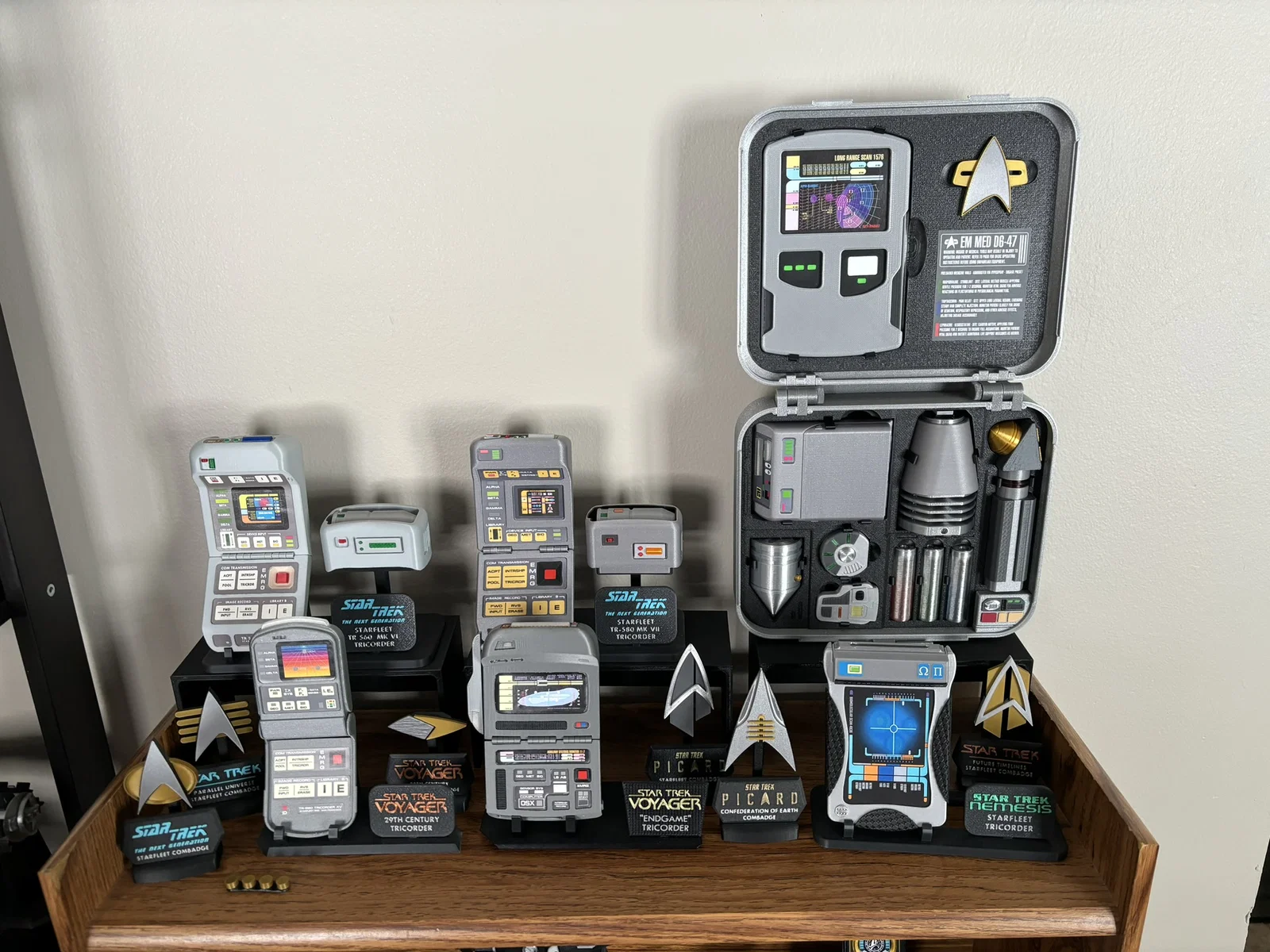

Về sau mình sẽ làm các biến thể của khay (trays) để bạn có thêm lựa chọn về đồ chứa bên trong, gồm cả bộ kit cho engineering, science và tactical. Hộp khi lắp đầy đủ đồ bên trong cũng có thể dựng đứng để trưng bày ở trạng thái mở.

Dùng nam châm 6x2mm cho các lẫy (latches) và để giữ combadge.

Tùy chọn tay xách (Handle options) - có thiết kế tay xách dạng tách đôi (split) nên bạn sẽ dễ gắn bản lề (hinges). Nếu bạn muốn độ cứng chắc của tay xách liền khối thì cũng có, chỉ là sẽ mất công hơn vì phải gắn tất cả bản lề cùng lúc. Dùng supports cho các chốt tay xách (handle pins).

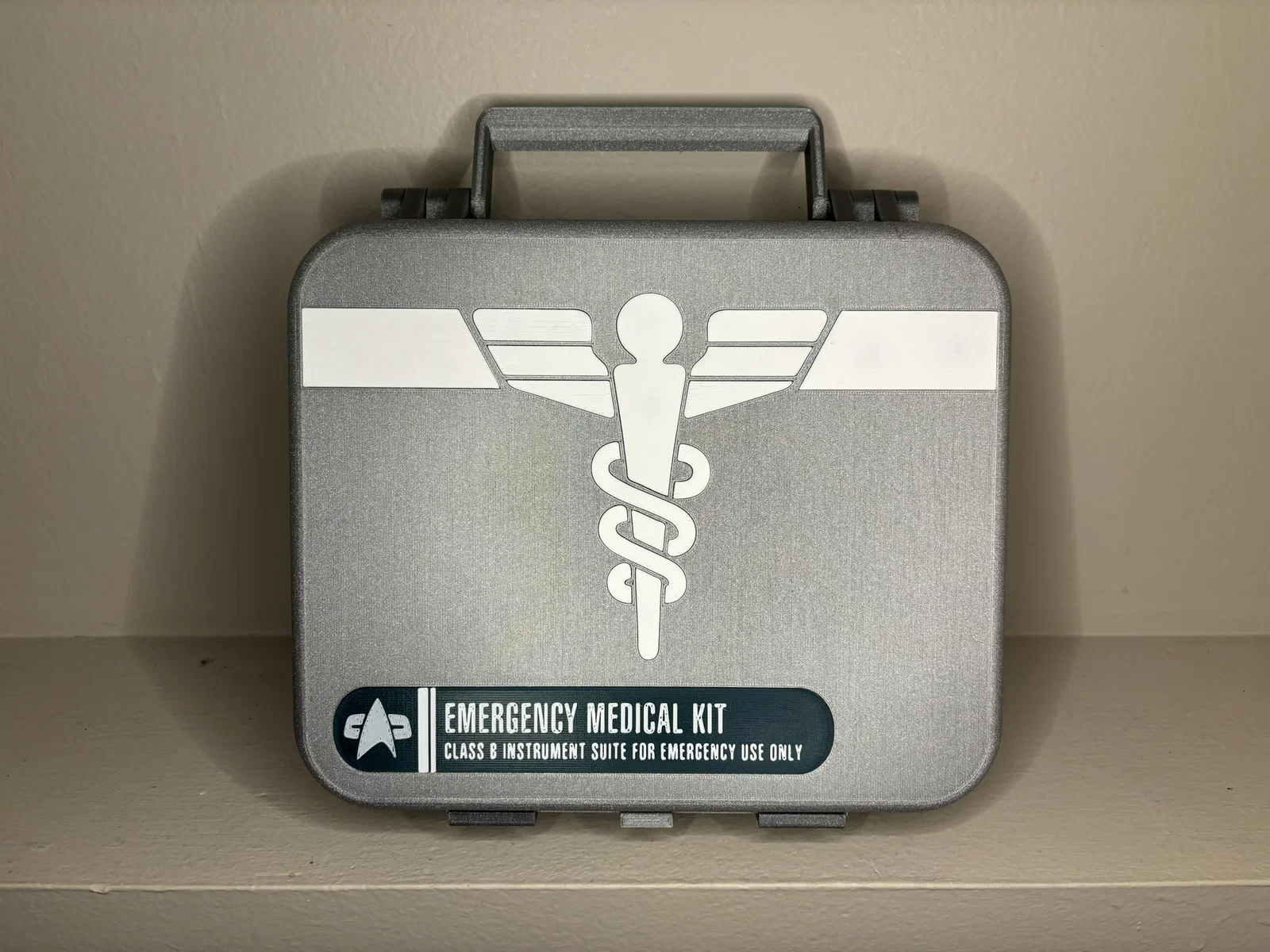

Tùy chọn nắp (Lid options) - nắp cơ bản có khoét chỗ cho biểu tượng và nhãn (label) in 3D, nhưng sẽ cần supports và có thể khó gỡ. Vì vậy cũng có phiên bản không khoét để bạn dán decal. Với bạn nào có máy in multi material, cũng có bản MMU để in các phần biểu tượng màu trắng “ăn” sẵn vào nắp nếu bạn có set up phù hợp.

Nhãn (Label) - nhãn in 3D có chữ nhỏ hơn và có thể slice không đẹp với nozzle 0.4mm, nên có thêm nhãn thứ hai với chữ lớn hơn để in ổn hơn. Dùng color swapping. Trong Prusaslicer, thử đổi perimeter generator giữa ‘classic’ và ‘Arachne’ để tối ưu phần chữ.

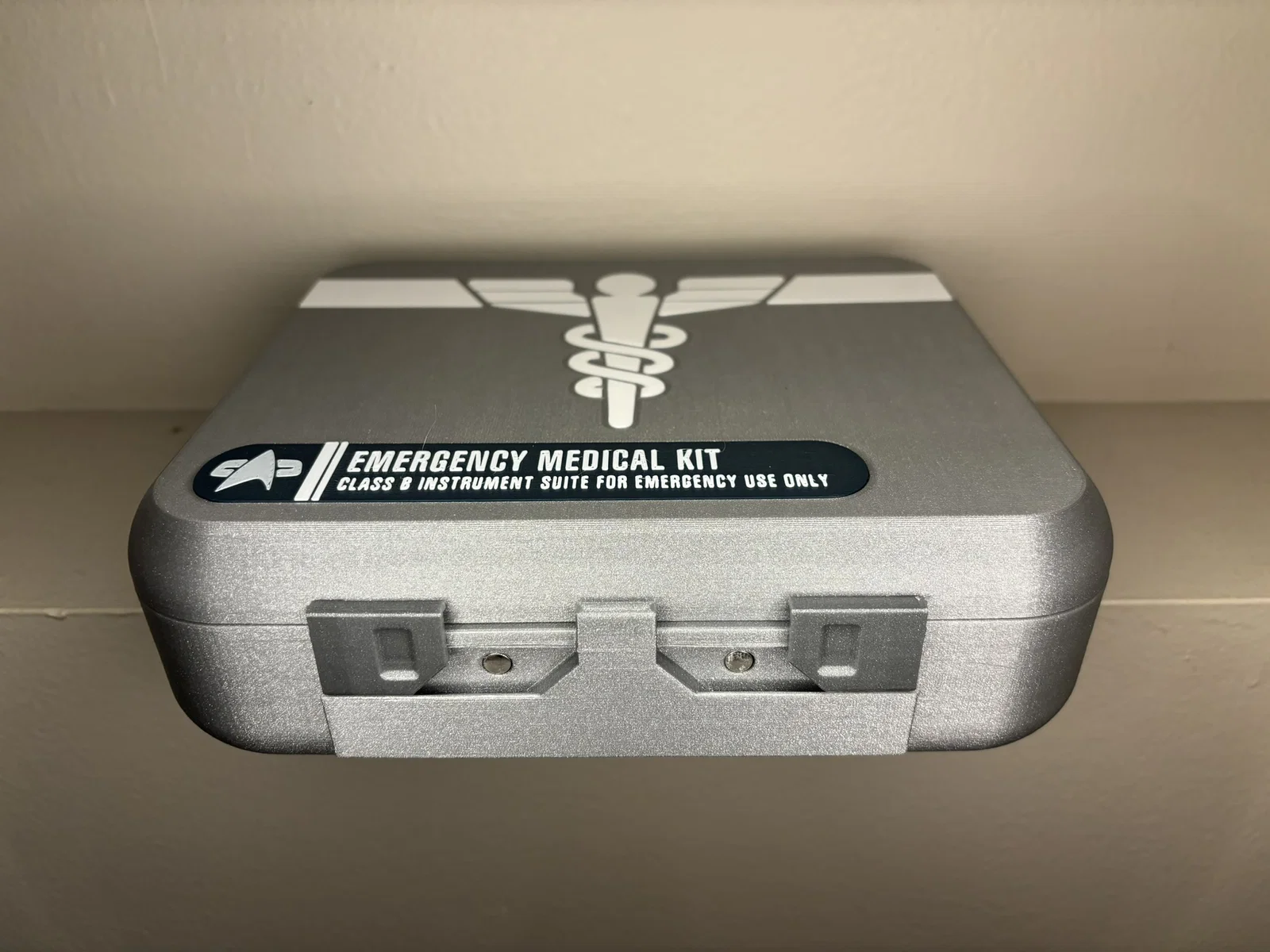

Lẫy (Latches) - mình nhắm tới chuyển động gọn (low profile) và kiểu này hoạt động ổn, kẹp hai thanh rail lại để khóa hộp khi đóng. Dùng nam châm để giữ lẫy đúng vị trí để không bị kêu lạch cạch, đồng thời còn có hiệu ứng “snap” khá đã.

Nắp và đáy (Lid and bottom) - dùng supports cho các latch rails. Khi lắp ráp, dùng keo hào phóng để cố định Bottom Infill và các Trays.

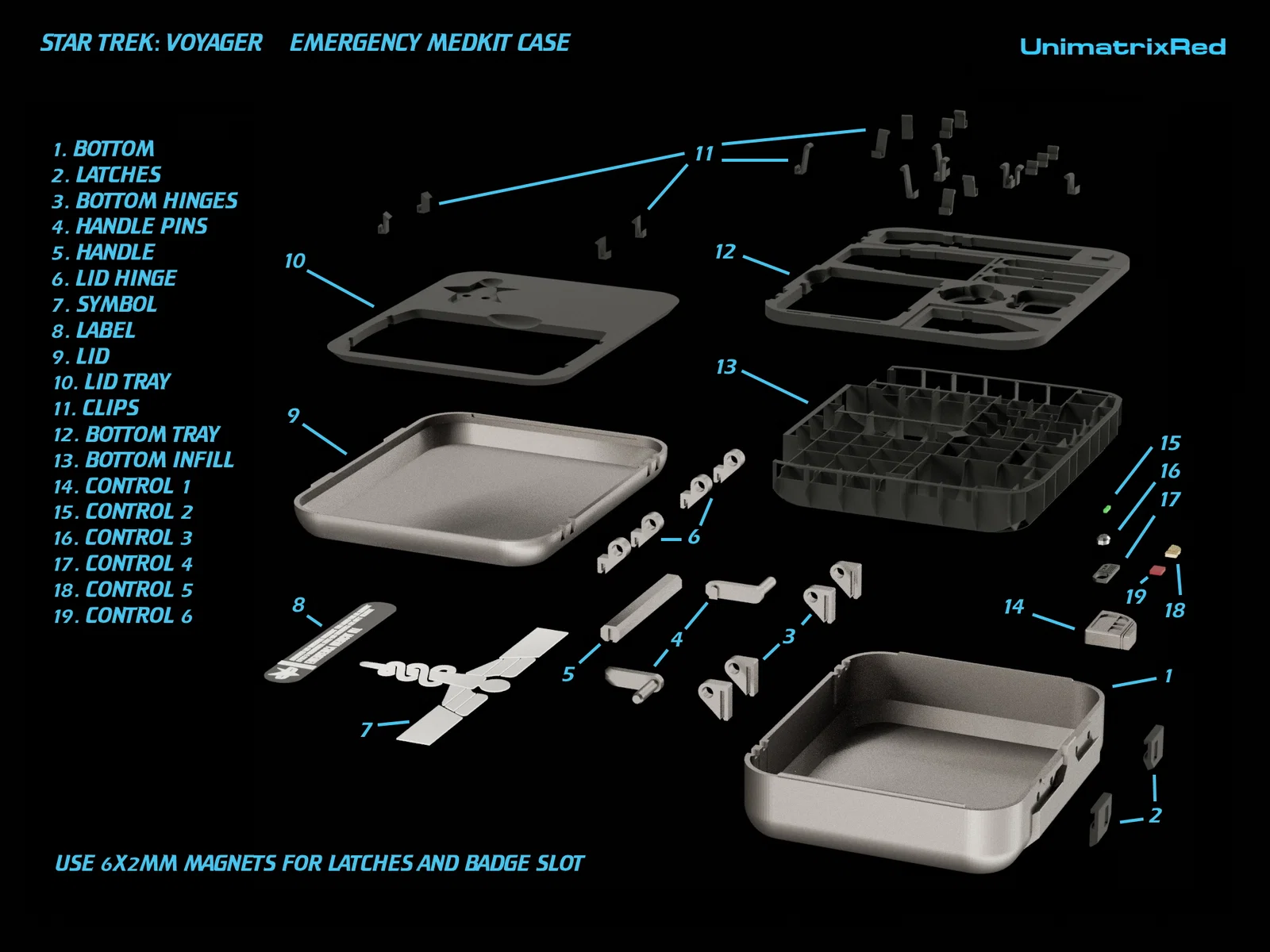

Kẹp (Clips) - các file kẹp được đặt tên viết tắt theo dụng cụ tương ứng. Xem sơ đồ để ghép đúng. Kẹp nên được ấn vào chặt nên đa phần không cần keo. Chúng nhỏ nhưng đủ tốt để giữ dụng cụ đúng chỗ. Nếu có kẹp nào làm bạn gặp vấn đề thì cứ báo mình, nhưng trừ khi bạn lắc cực mạnh thì mọi thứ sẽ vẫn chắc. Kẹp ống vial nên dán keo, nếu không sẽ hơi lỏng.

Bản lề (Hinges) - kẹp vào khá chặt và thường đủ chắc, nhưng nếu vì lý do nào đó bị lỏng thì dùng keo. Khi đã bấm vào rồi, bản lề trên nắp có thể rất khó tháo ra.

Đồ họa giấy (Paper graphics) - nhãn ngoài và nhãn trong được cung cấp dạng PDF, thường in ra sẽ tự đúng kích thước. Dùng nhãn giấy cho các nắp không có khoét chỗ dán nhãn.

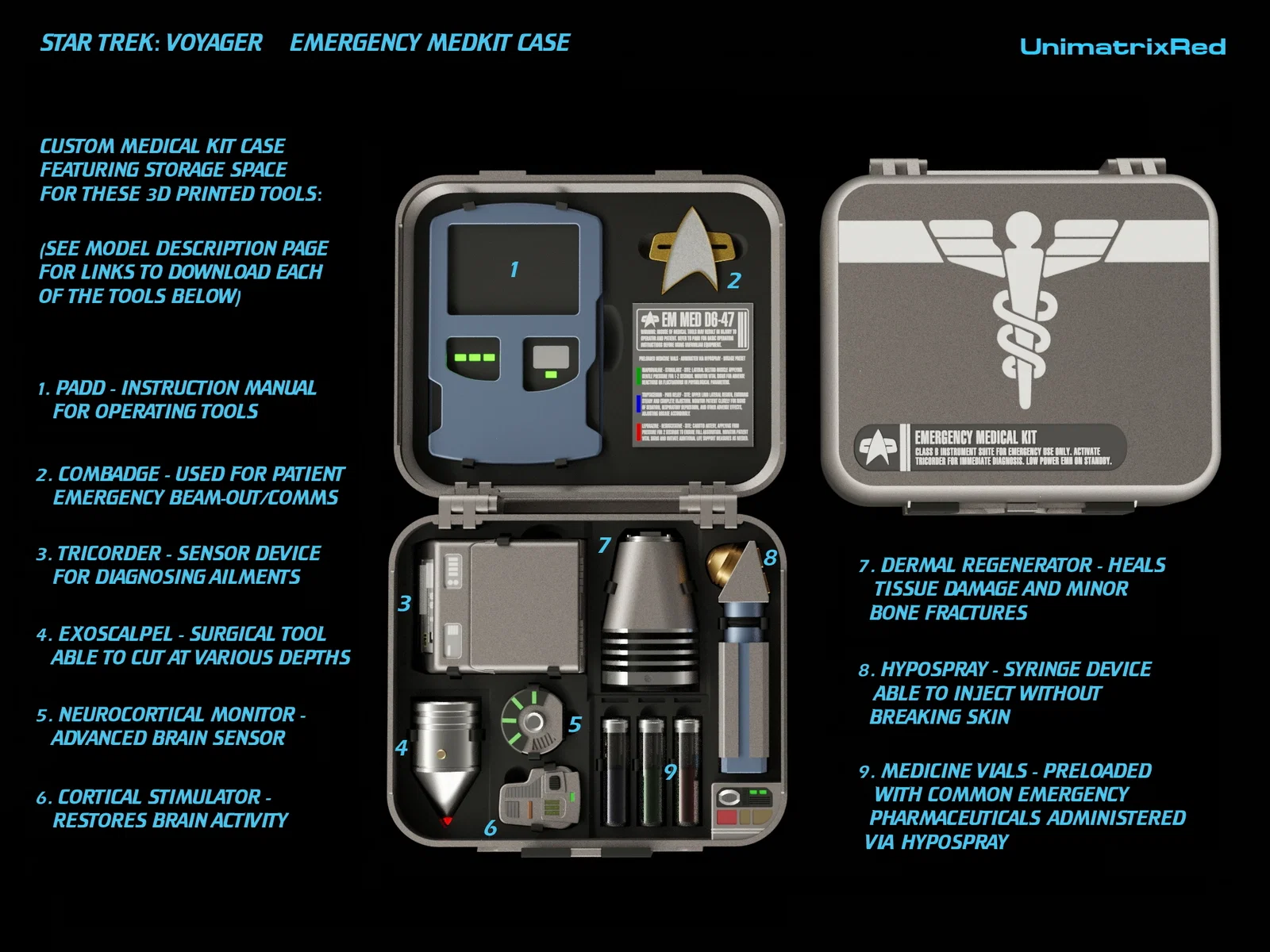

Link tải các dụng cụ y tế (Medical Tools Download Links):

Tricorder - Dermal Regenerator - Exoscalpel - Cortical Stimulator - Neurocortical Monitor - - - PADD

Mẹo in (Printing Tips)

Mình in 2 nửa thân hộp ở layer height 0.25mm với 3 perimeters, còn latches và hinges thì in 0.2mm với 100% infill. Thời gian khoảng 12 tiếng cho phần đáy và 9 tiếng cho phần trên.

Để bề mặt khay bên trong (inner trays) đẹp hơn, mình đặt top infill pattern là Hilbert curve.

Lúc gỡ supports trên bề mặt nắp, nhớ cẩn thận thêm: vỏ hộp tương đối mỏng nên rất dễ trầy nếu lỡ tay. Mình dùng kìm mũi nhọn (needle nose pliers) để bấm gỡ supports là chính, sau đó dùng tua vít dẹp nhỏ cạo phần còn sót lại một cách từ từ. Nếu được, bạn thử tối ưu supports để không quá khó gỡ.
