Nắp che Shifter Boss Cover

http://problemsolversbike.com/products/shifter_boss_covers

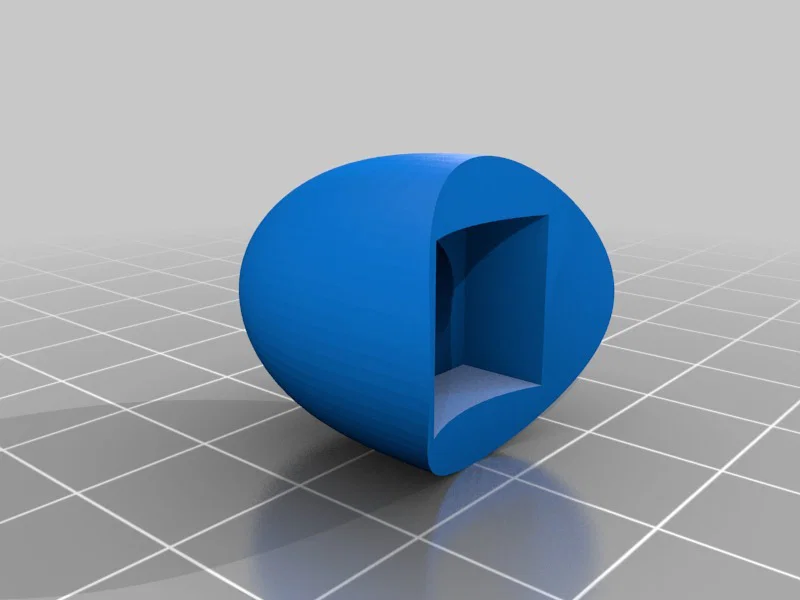

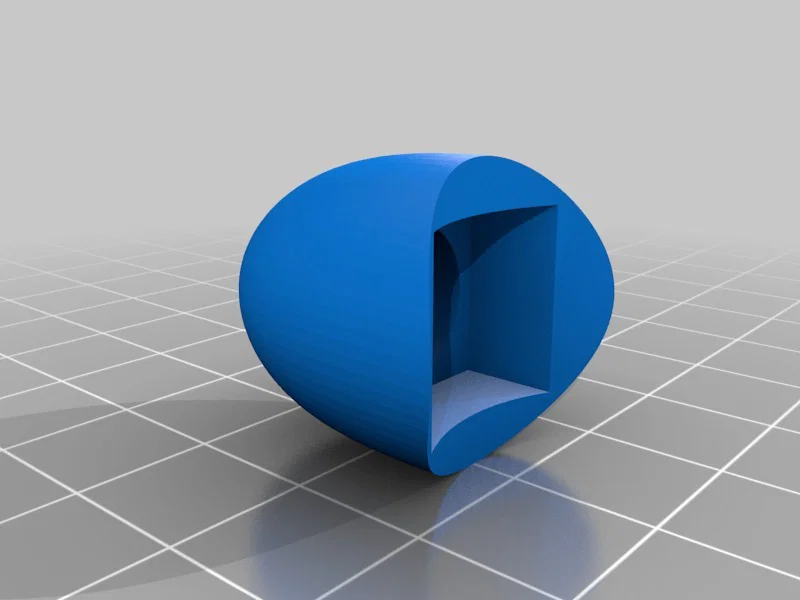

Mấy cái này dùng để che các downtube shifter boss trên khung, giúp ngăn phần lớn nước lọt vào trong frame và làm rỉ sét ống downtube.

Đỡ tốn tiền, khỏi phải mua mấy cái này giá $10–20. Không đáng.

Thiết kế cho downtube đường kính 1.125". Đây có vẻ là kích thước ống thép rất phổ biến. Xe mình đời những năm 1980, lắp vô vẫn ổn. Nếu cần khít hơn, bạn có thể dùng round file để nạo cho vừa.

Cách mình thiết kế

Dựa trên Shimano downtube cable stops (http://www.wiggle.com/shimano-sti-pair-of-cable-stops/).

Lắp ráp & Vật liệu

Các file METAL được thiết kế để gia công (machined). Mình lấy kích thước trực tiếp từ bộ Shimano boss covers của mình. Nếu bạn đem đi 3D print thì khả năng cao sẽ bị vấn đề về độ fit.

Nhớ dùng các file PRINT để 3D printing. Mình đã resize các chi tiết để bù cho độ co ngót.

Bộ Shimano cable stops đi kèm ốc buttonhead, dài 10.28 mm, đường kính ngoài tổng của ren 4.89 mm. Cỡ tương đương vậy là dùng được. Đầu buttonhead có phần chuyển tiếp nhìn hợp với phần cover còn lại.

Nếu cần khít hơn, dùng round file nạo cho vừa.

Category: Replacement Parts
