Trap Door cải tiến cho GraviTrax

Trap door cho GraviTrax là một công tắc 1 chiều: viên bi đầu tiên sẽ rớt xuống qua một lỗ trên tile, còn tất cả các viên bi sau đó sẽ chạy thẳng xuyên qua tile. Cửa có thể reset từ phía trên bằng một cái “handle” nhỏ nhô lên trên đỉnh cửa.

IMPROVEMENTS: Thiết kế này là bản remix từ trap door GraviTrax “GraviTrax Kompatible Falltur” tại https://www.thingiverse.com/thing:4620907, với 3 cải tiến đáng kể:

1. Thêm một điểm chặn (positive stop) để giữ ray/đường trượt của cửa đúng vị trí khi cửa đóng
2. Siết dung sai (tolerances) để vận hành đỡ lỏng lẻo hơn khi in bằng máy độ chính xác cao như Bambu Labs X1C.
3. Rút ngắn phần cửa để nó lật dễ hơn, và dùng được trong không gian hẹp hơn

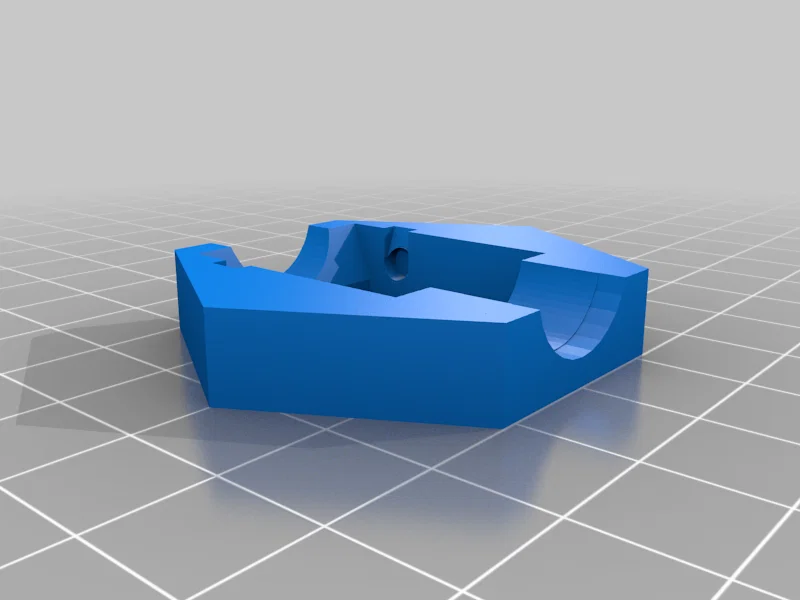

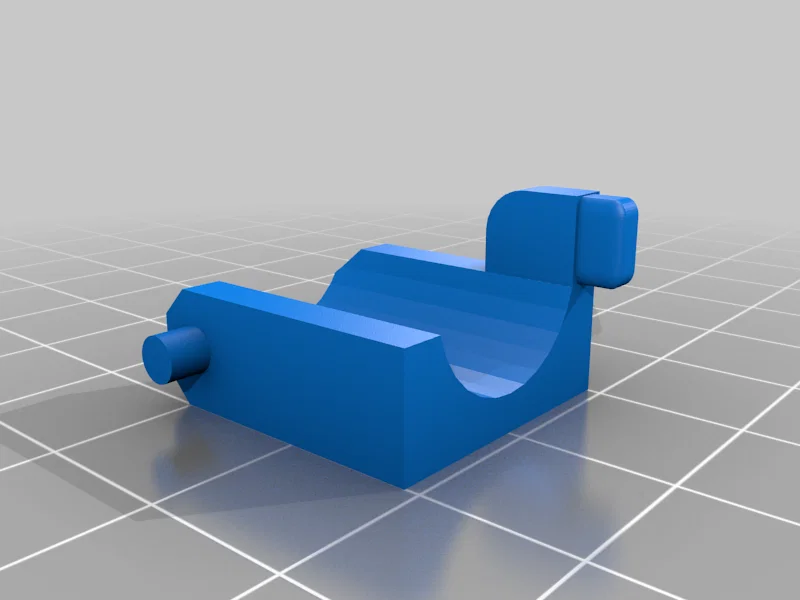

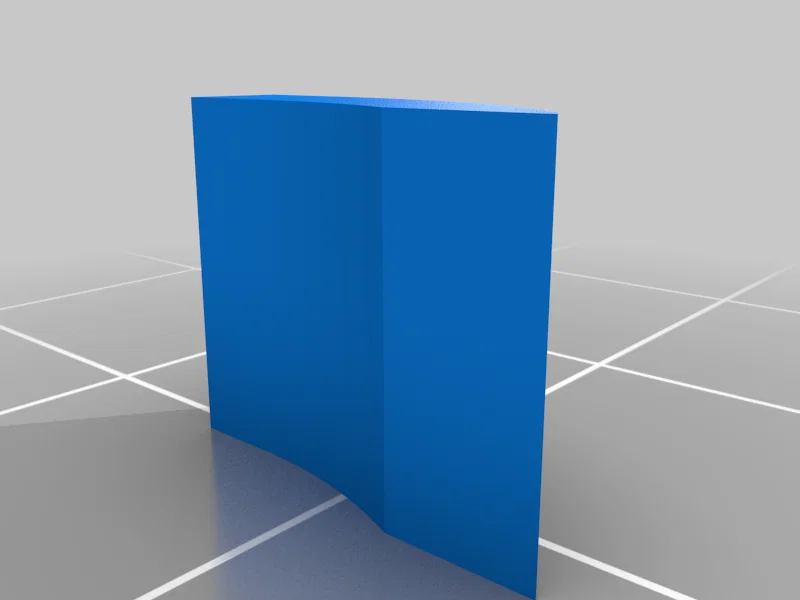

ASSEMBLY: Dán phần “tail” vào hốc (recess) của cửa, với phần cong hướng ra xa khỏi tâm của cửa. Keo siêu dính (cryanoacrylate) dùng rất ổn. Sau khi đảm bảo các lỗ trên thân đã được làm sạch kỹ, và các chốt (pegs) của cửa đã được tỉa gọn hết vật liệu support, hãy lắp 1 chốt của cửa vào thân trước, rồi bấm (snap) chốt còn lại vào.

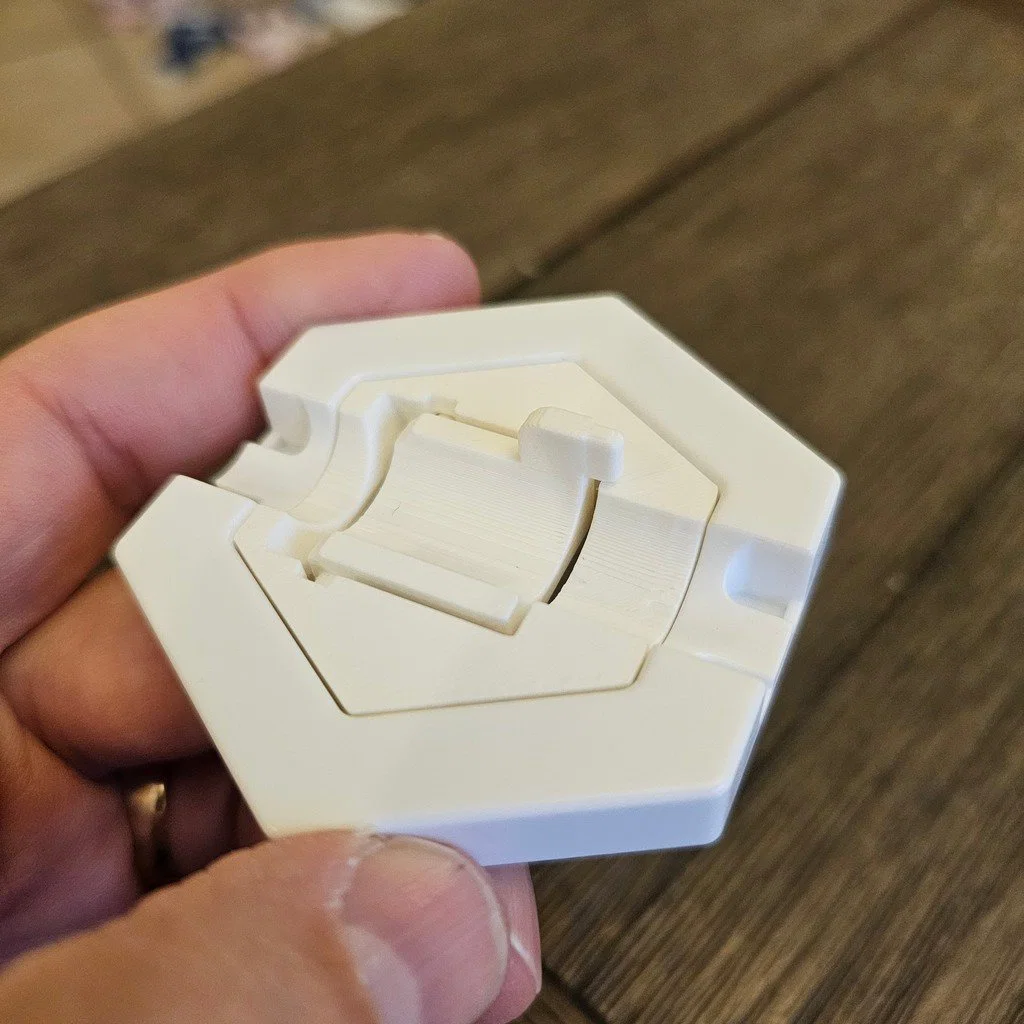

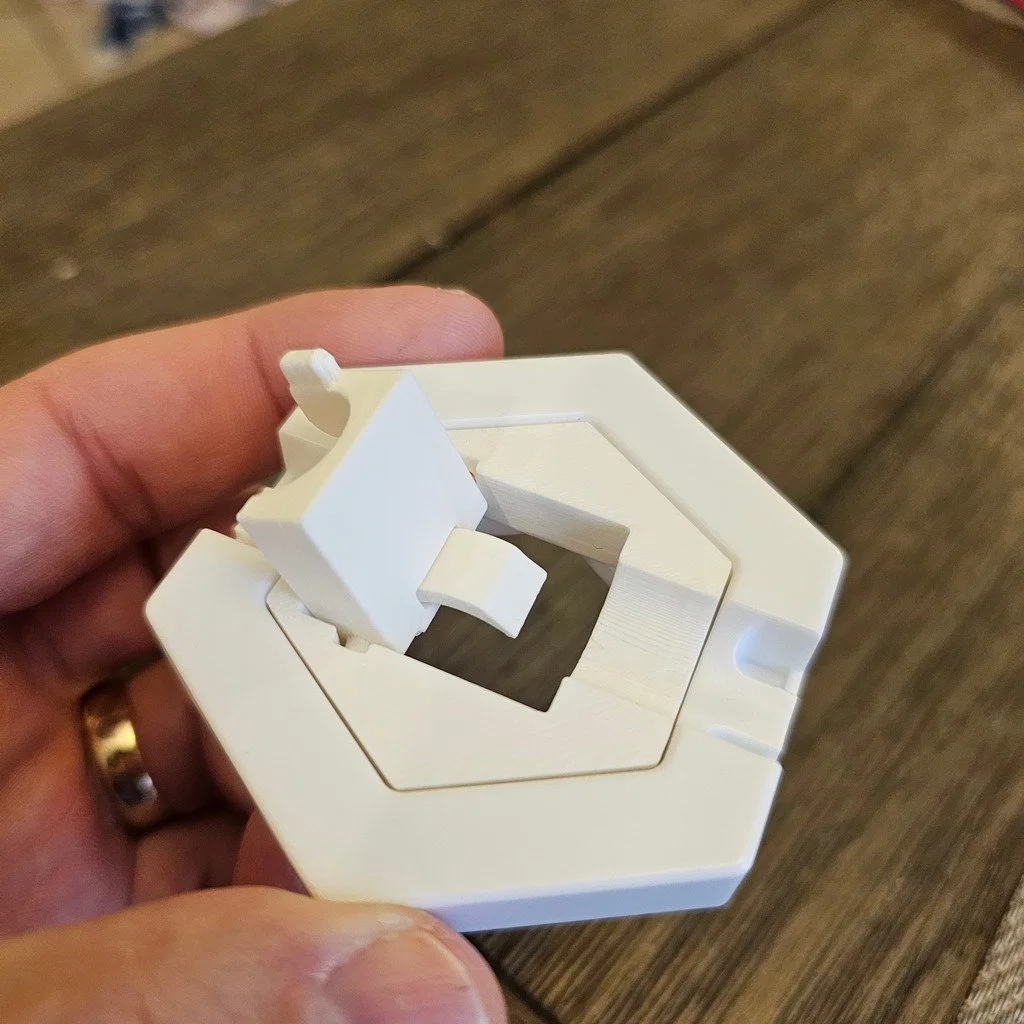

USE: Gắn vào base tile, nâng cửa lên, rồi thả viên bi đầu tiên rớt qua cửa. Khi rớt xuống nó sẽ tự đóng cửa lại, nên các viên bi khác sẽ tiếp tục đi thẳng.

REQUIRES: Dùng trap door với GraviTrax tunnels straight-through base tile, hoặc với một trong các base tile liệt kê bên dưới—mình đã in và khuyên dùng vì chúng dùng kích thước insert giống với base tile GraviTrax. (Không có gì rối hơn việc có 2 kích thước insert hơi khác nhau… đây là lời nhắc cho những ai đang thiết kế đồ in 3D cho GraviTrax.)

CÁC BASE TILE NÀY SẼ DÙNG ĐƯỢC VỚI TRAP DOOR NÀY: https://www.thingiverse.com/thing:4723450 https://www.thingiverse.com/thing:5189236

Vật thể này được tạo bằng Tinkercad. Chỉnh sửa online tại https://www.tinkercad.com/things/breBOOpccPS.

Print Settings

Printer Brand:

Bambulabs

Printer:

Bambu X1C

**Supports:**

Yes

Notes:

In với supports bật (chỉ baseplate). Nếu bạn dùng slicer xịn như Bambu Labs Slicer thì supports sẽ bóc ra dễ lắm.
