Blast Gate cho ống 1.5" SCH 40 – Van chặn hút bụi xưởng

Bản remix từ https://www.thingiverse.com/thing:4297295

Đã resize và tối ưu cho ống PVC 1.5" SCH 40.

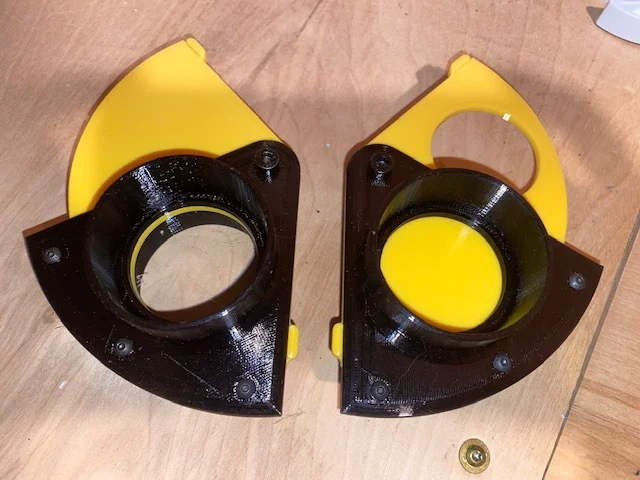

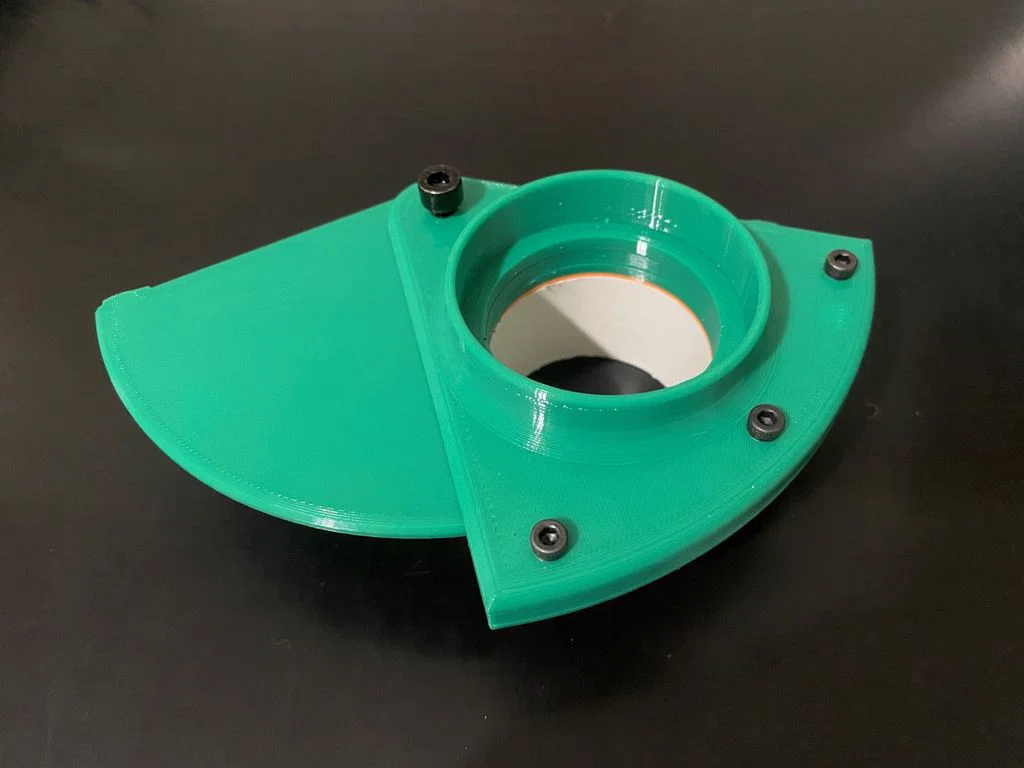

Blast gate / van đóng ngắt cho hệ thống hút bụi.

Cần 1 bu-lông M5x15, long đền, ê-cu. Hoặc M5x20, long đền, ê-cu nyloc. Thêm 3 bu-lông M3x10 (không cần ê-cu).

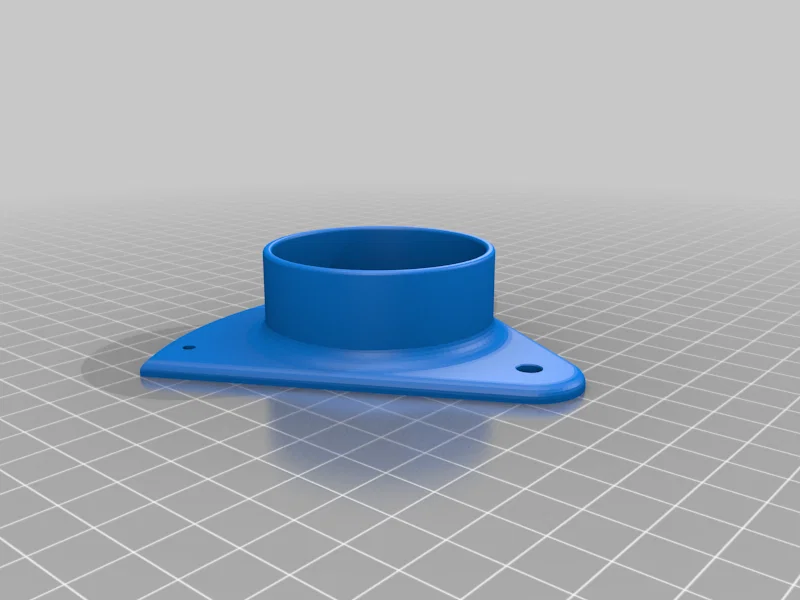

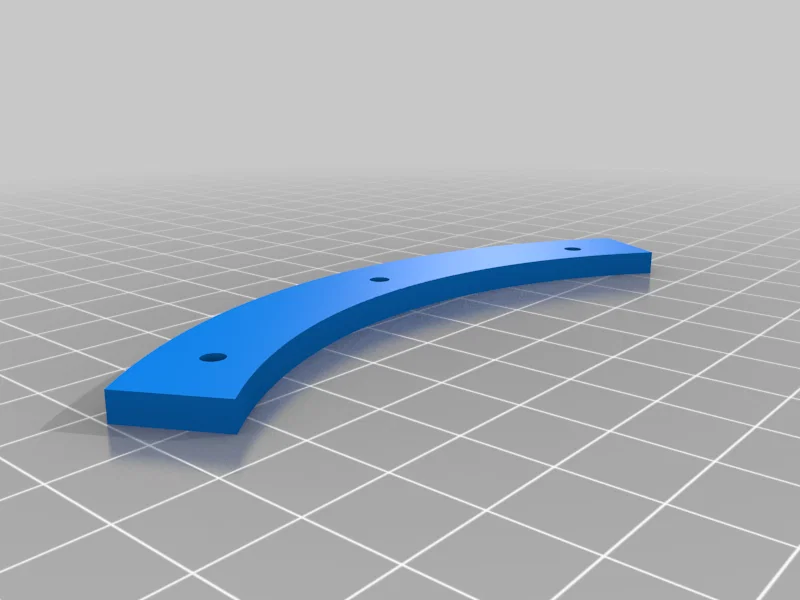

Khoan rộng một nửa thân (body half) và spacer lên 3mm, bu-lông sẽ tự ren (self-tap) vào mặt sau.

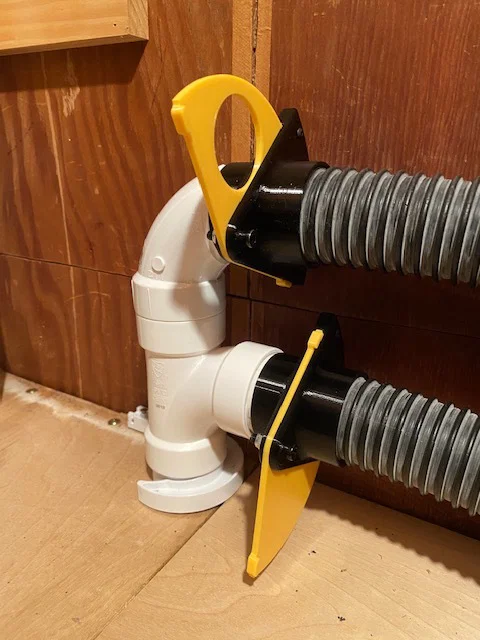

Chạy rất ổn với ống shop vac Ridgid 1-7/8". Phần giữa của ống là kiểu slip fit vào món này và các fitting ống 1.5". Hai đầu ống cũng có thể tận dụng cho các fitting khác. Cyclone 50mm loại generic với thùng 5 gal để tách bụi.

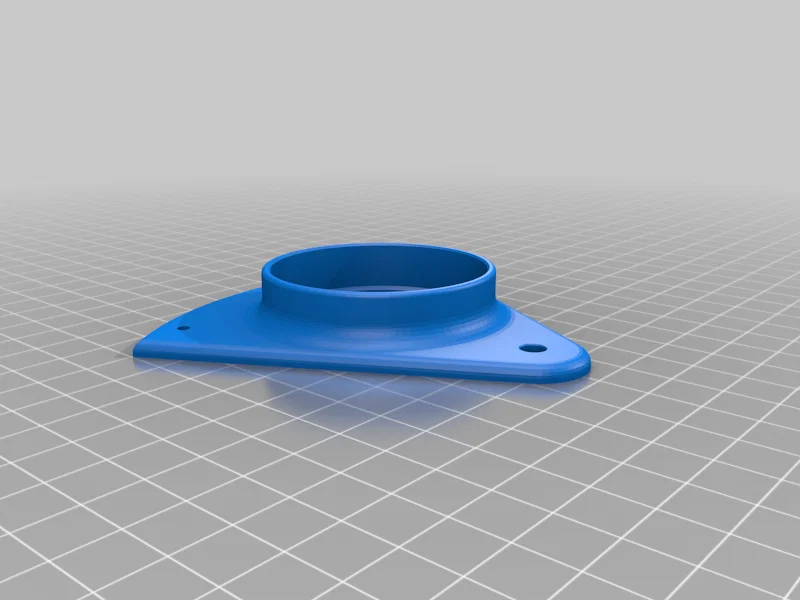

1/18/22 Thêm Body-1.5_SCH-tall, giữ ống vac chắc hơn.

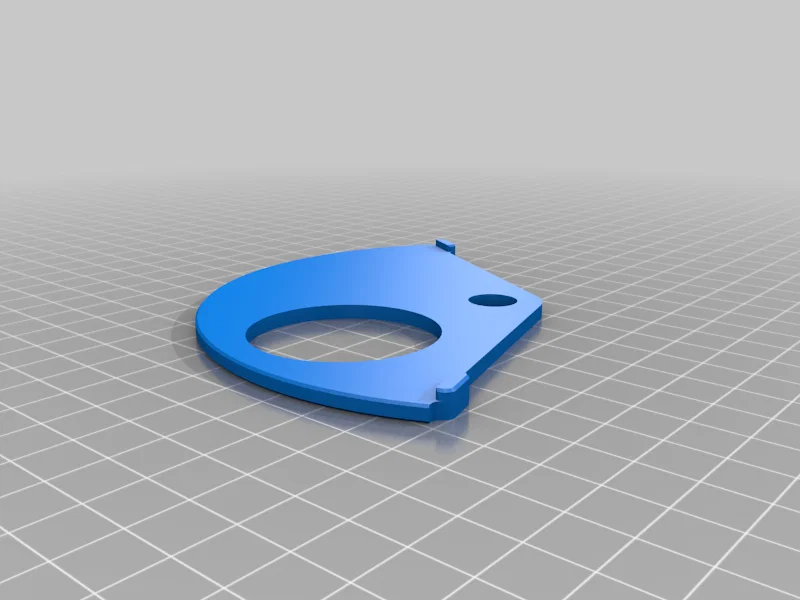

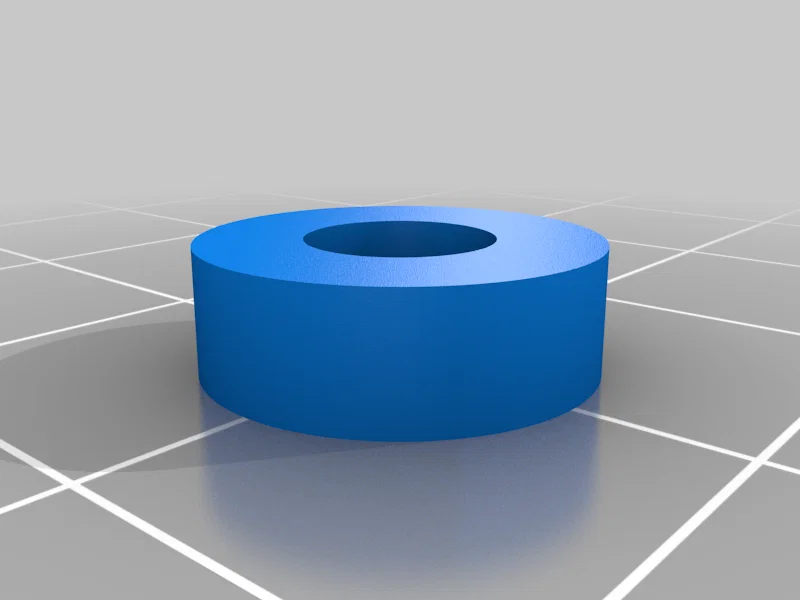

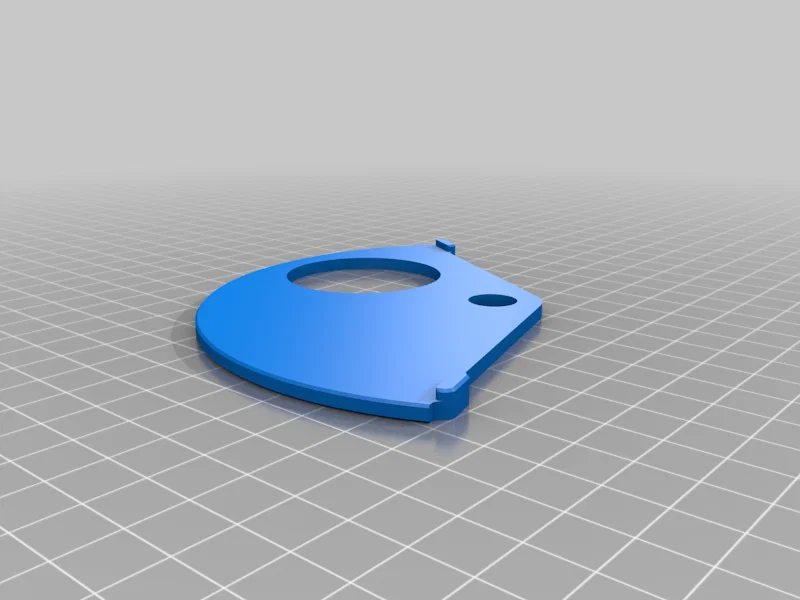

1/31/22 Thêm Slider-1.5-R, Slider-1.5-L với phần stop hoàn thiện tốt hơn. Bushing OD nhỏ hơn vì bản gốc in ra hơi bị chặt.
