Ngàm AAT MFD Crossbow Mini cho HDZero/Walksnail/SIYI HM30 & anten Triple Feed

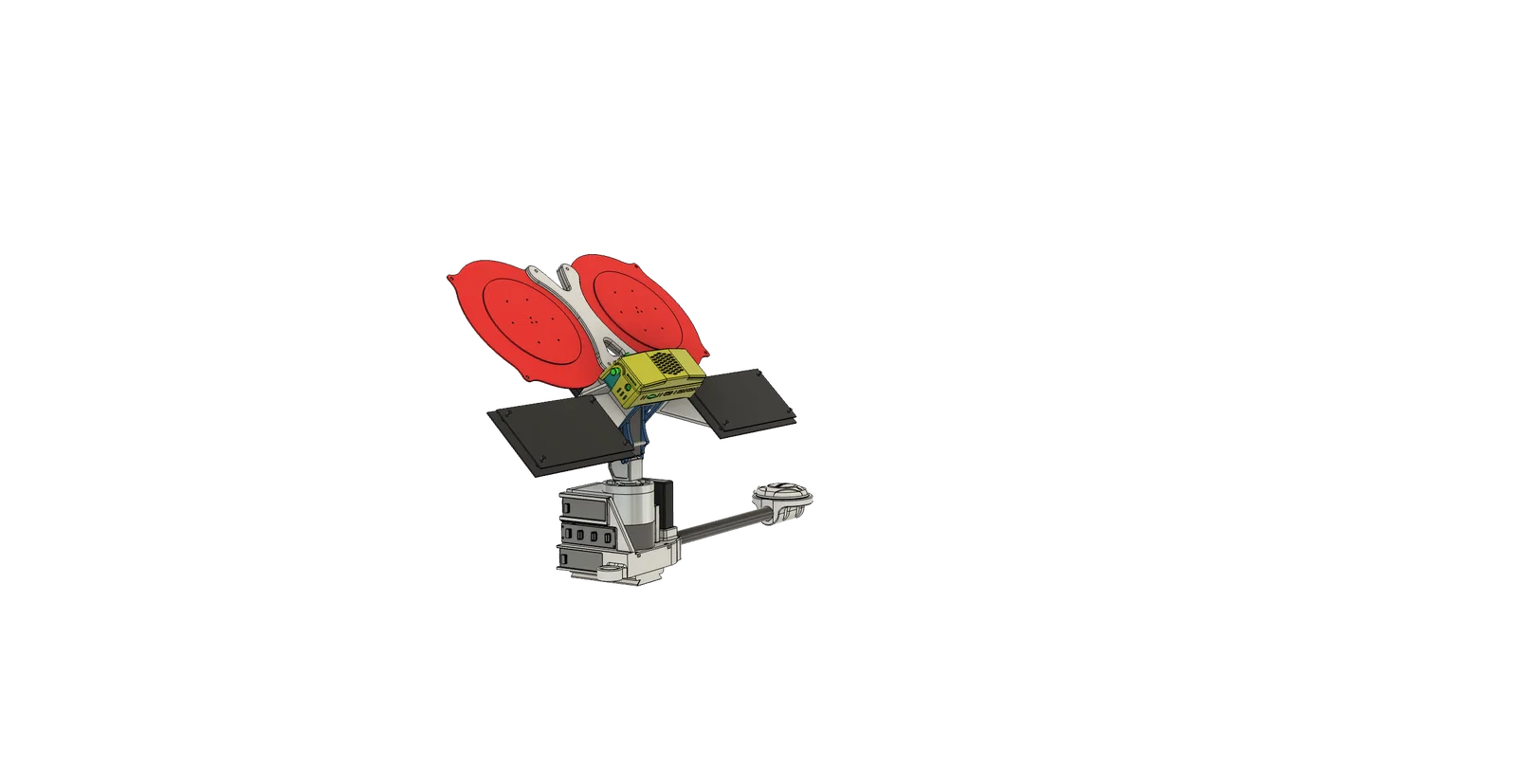

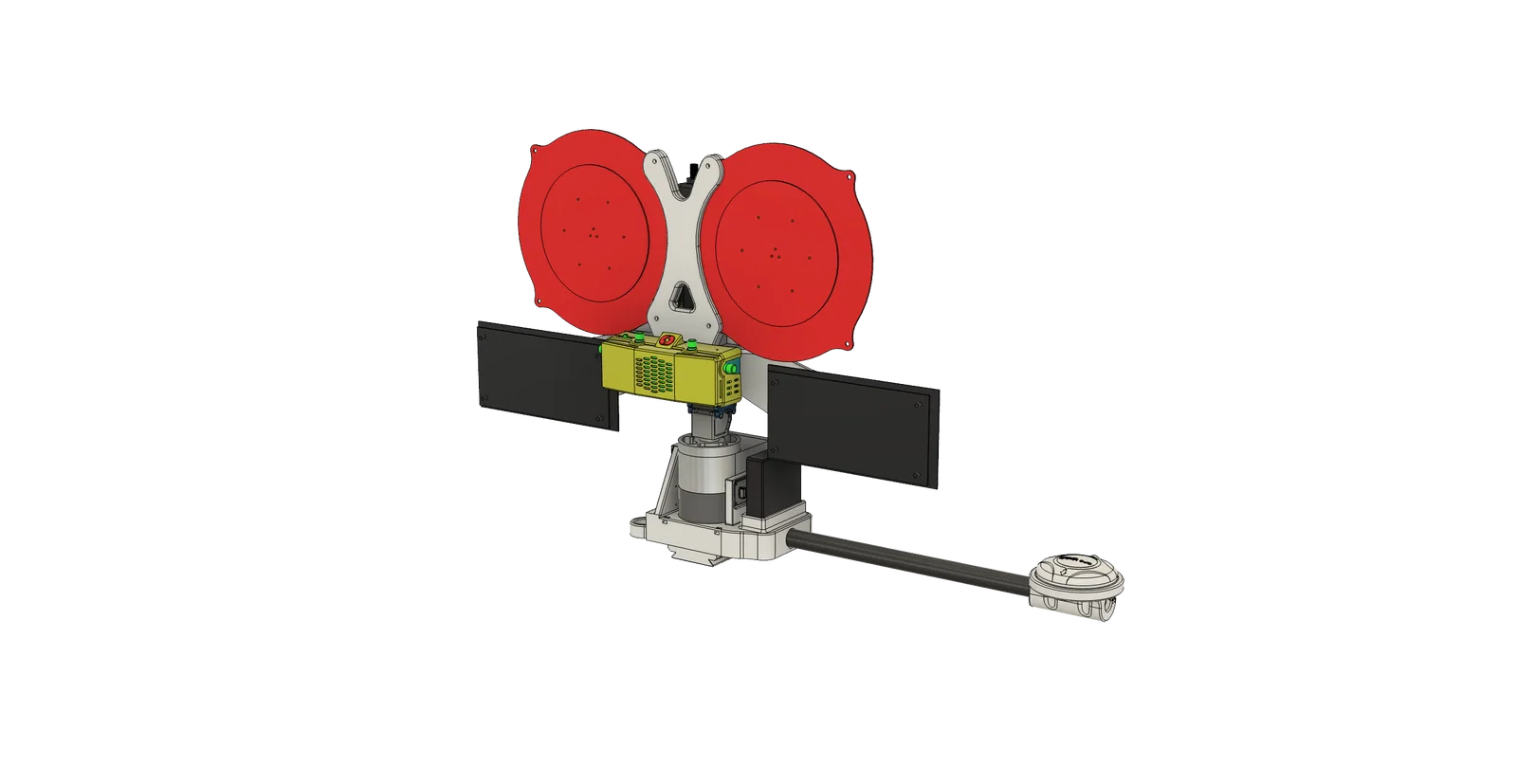

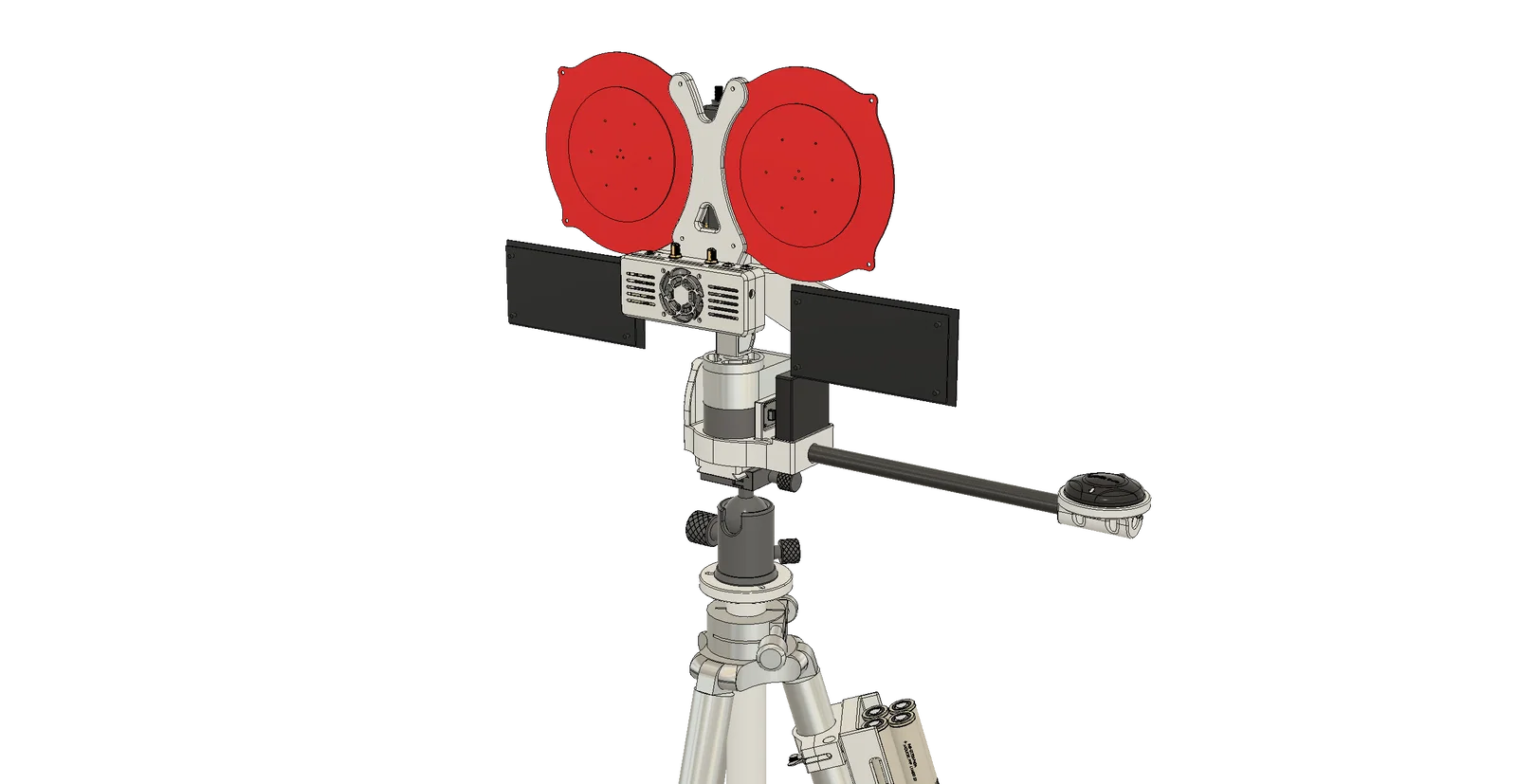

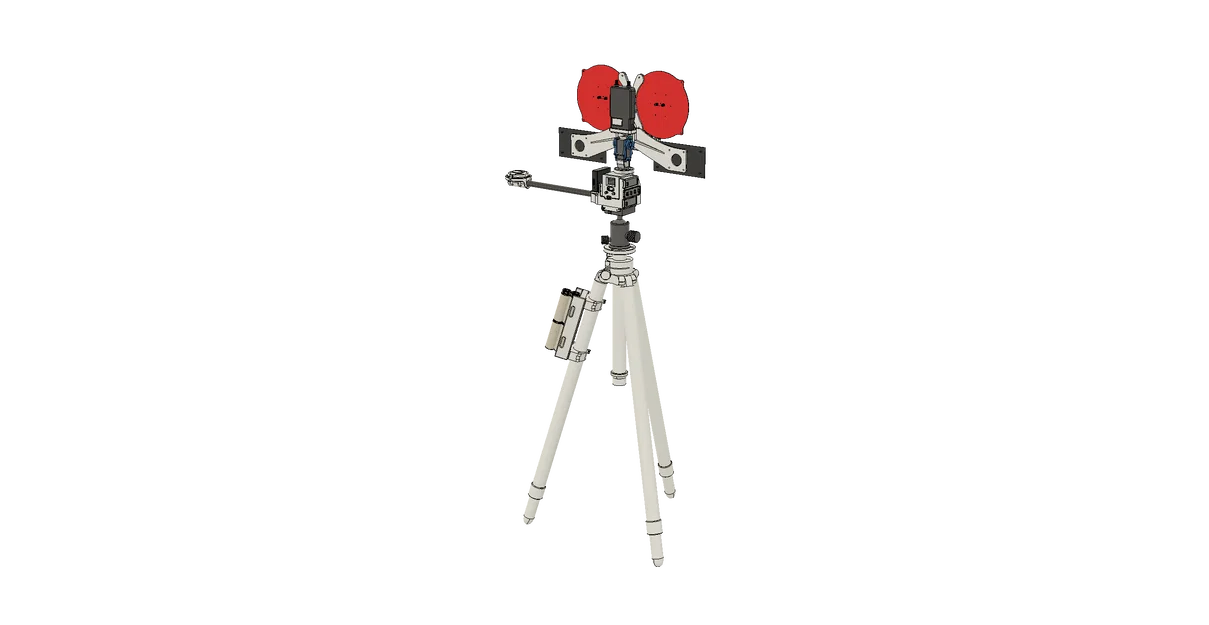

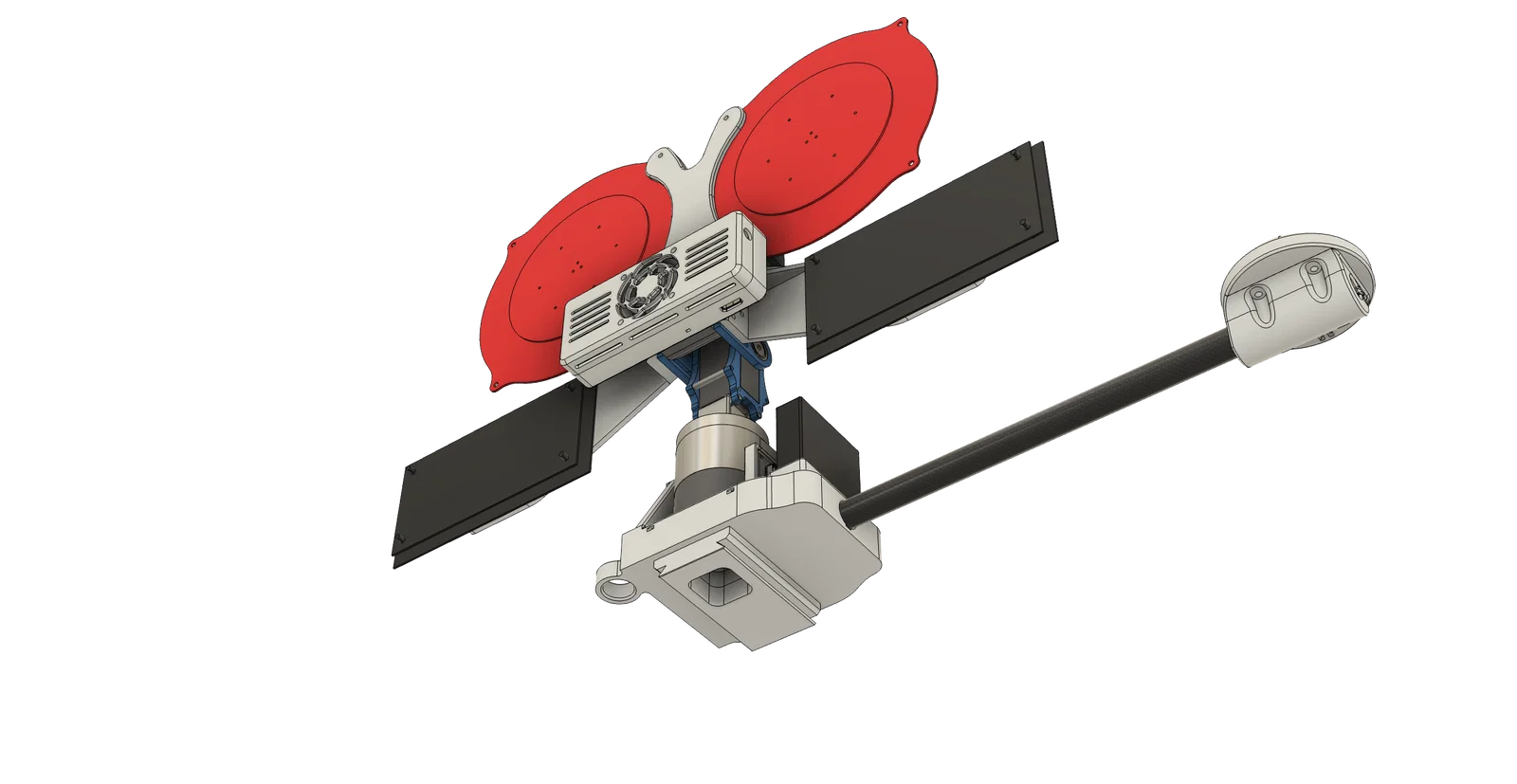

Ngàm tripod cho MFD Crossbow Mini AAT, hỗ trợ SIYI HM30, HDZero VRX và Walksnail VRX (kiểu trượt). Anten Triple Feed/Maple Wireless bắt vít trực tiếp. Kèm STEP và file Fusion360; khuyến nghị in ASA.
Mô tả

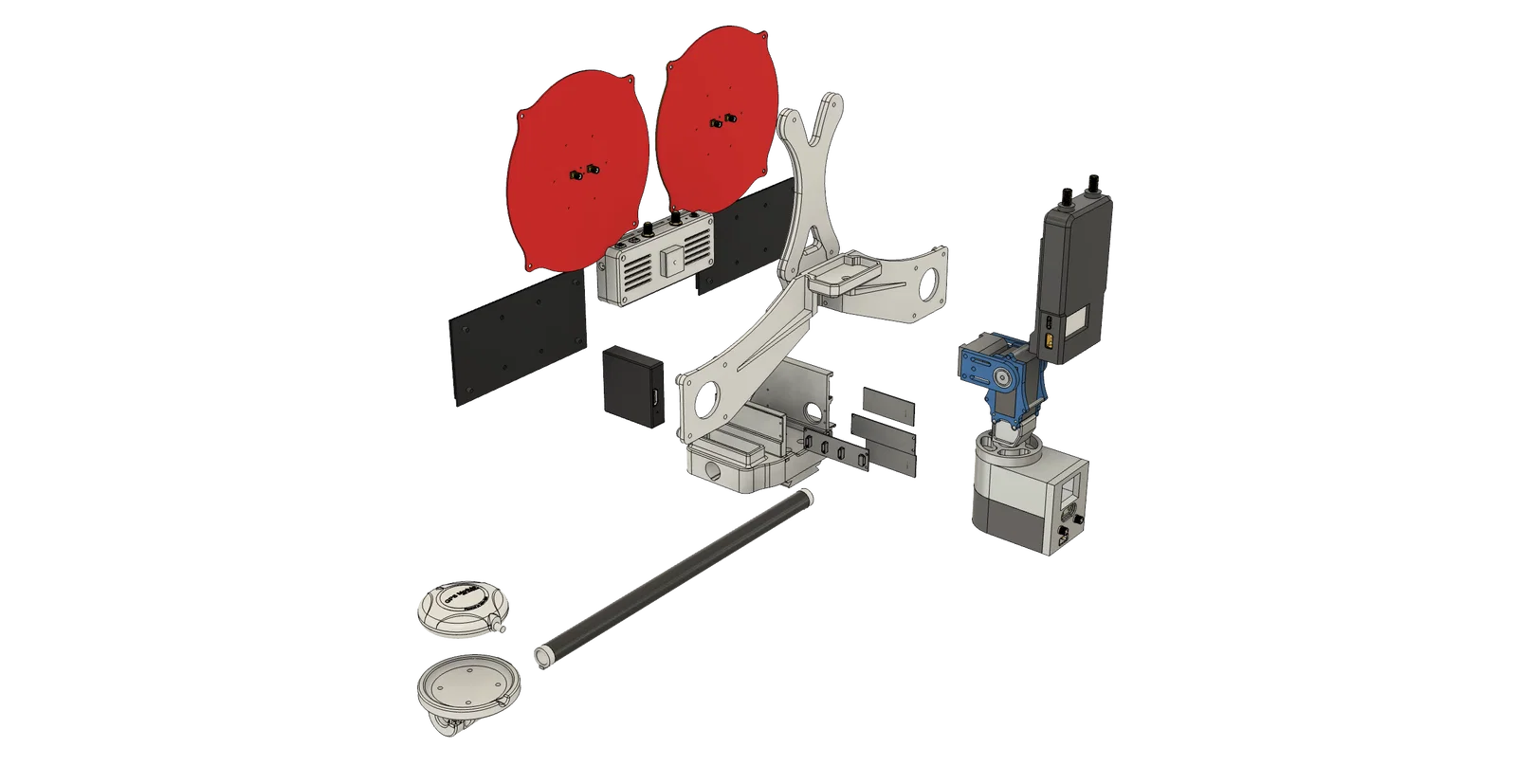

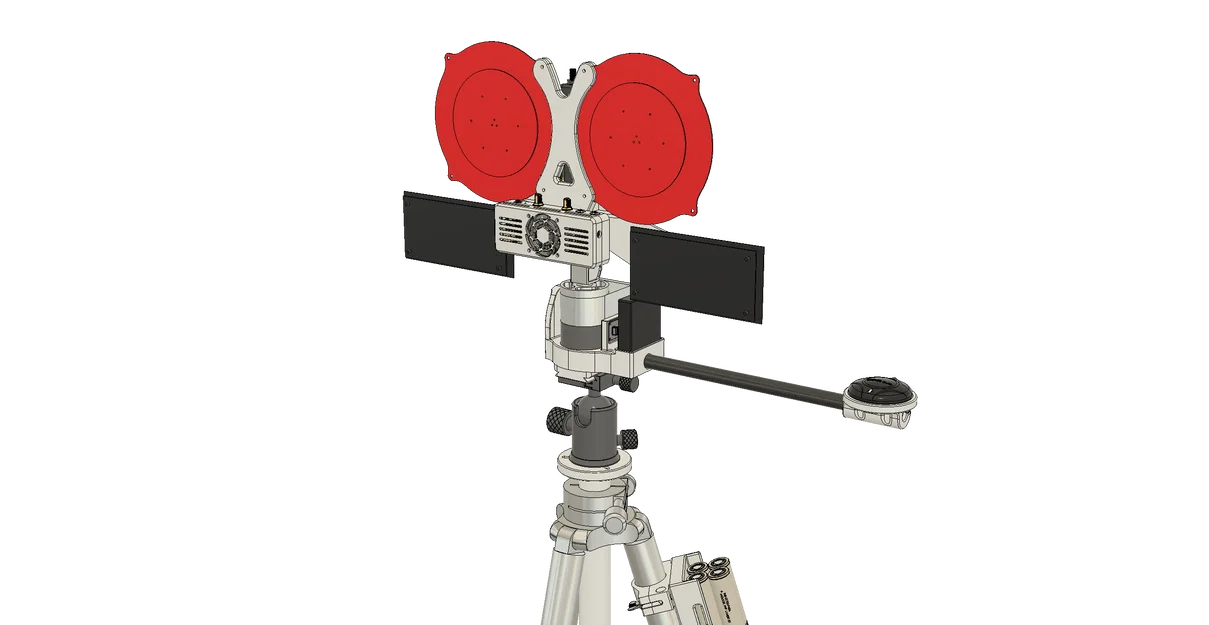

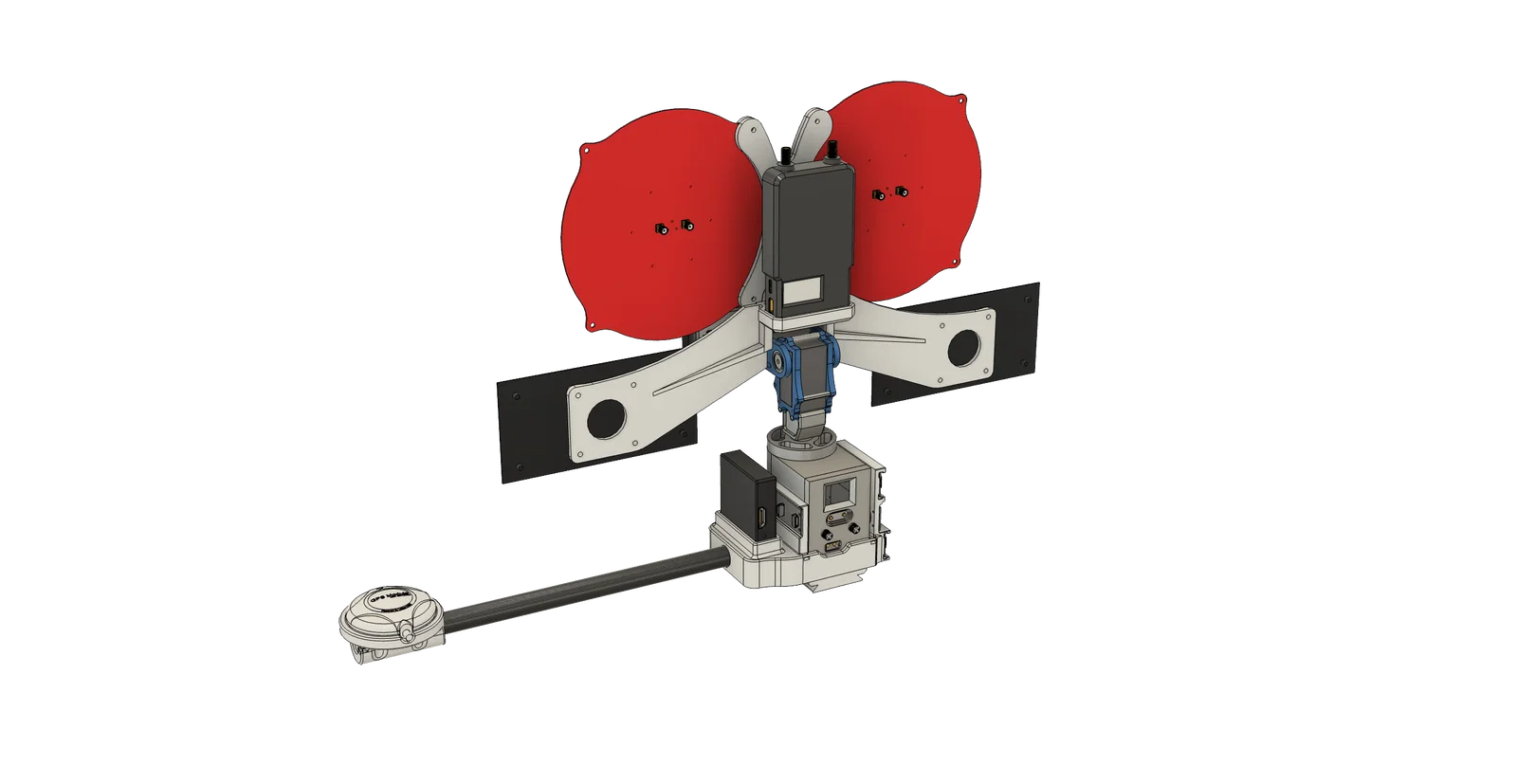

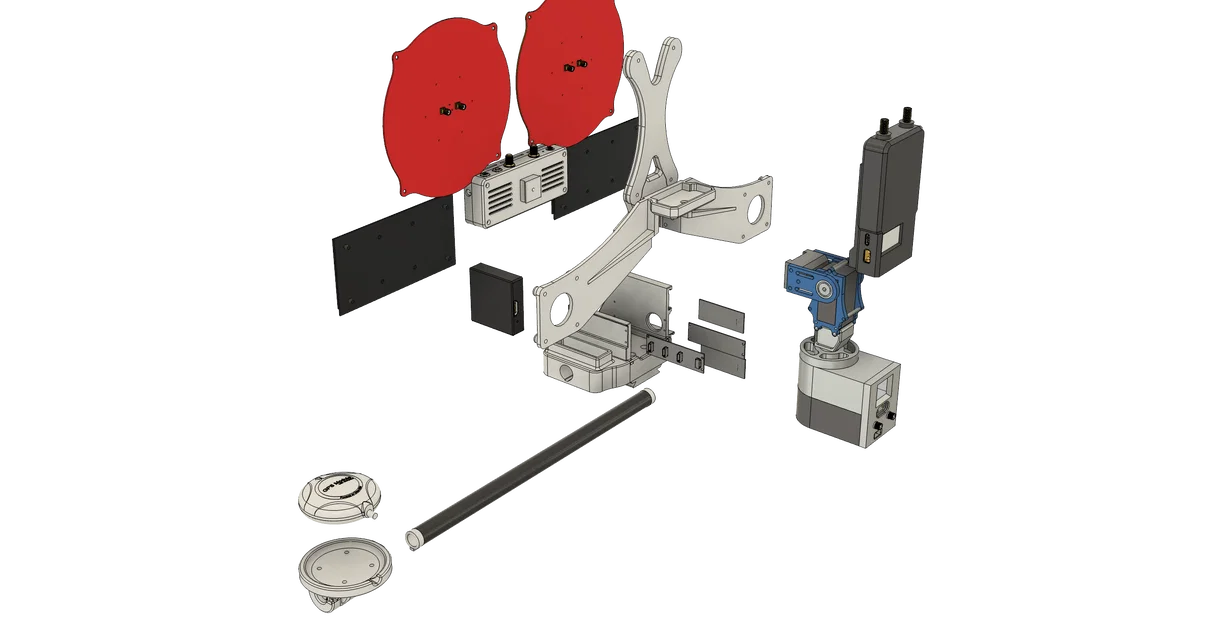

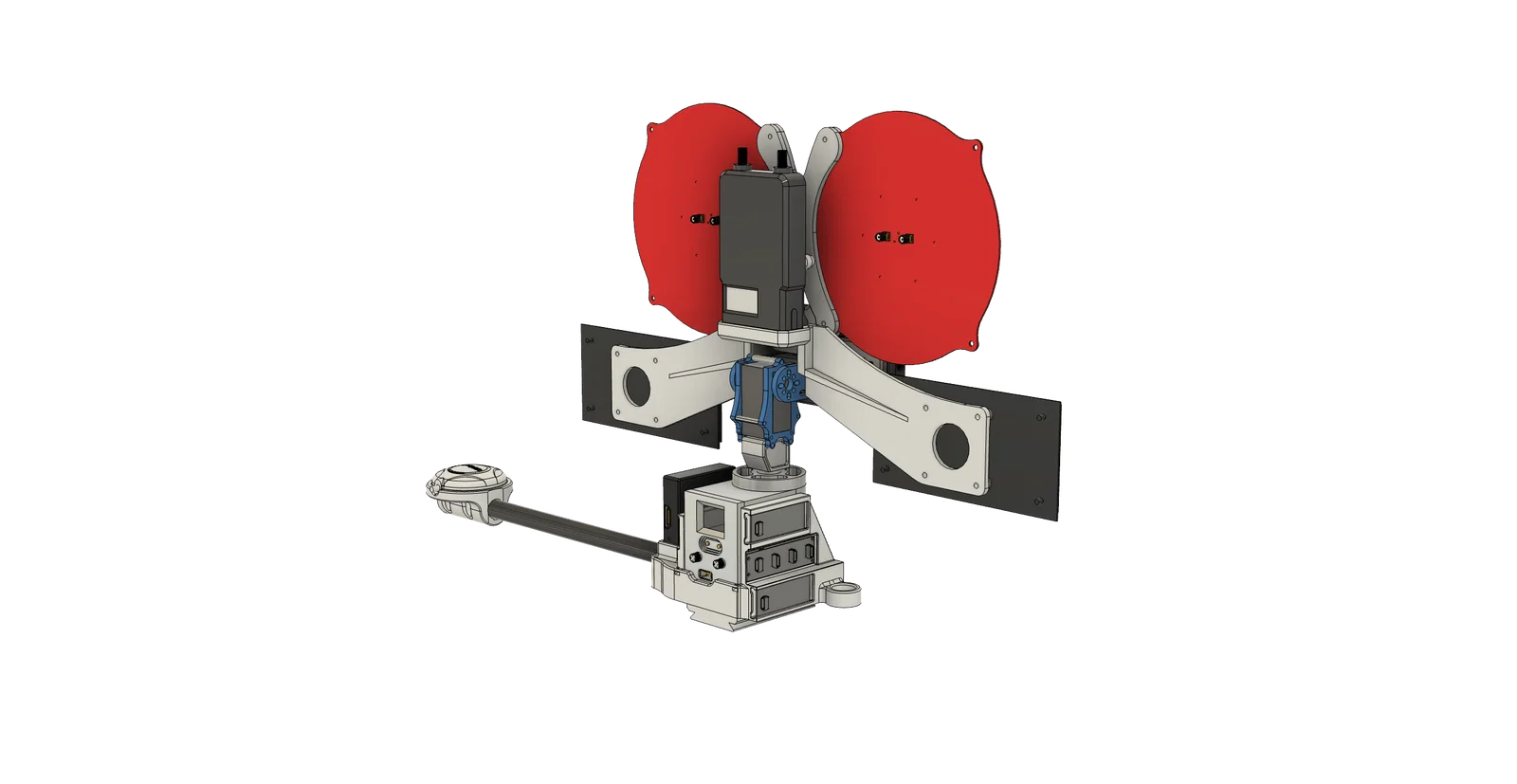

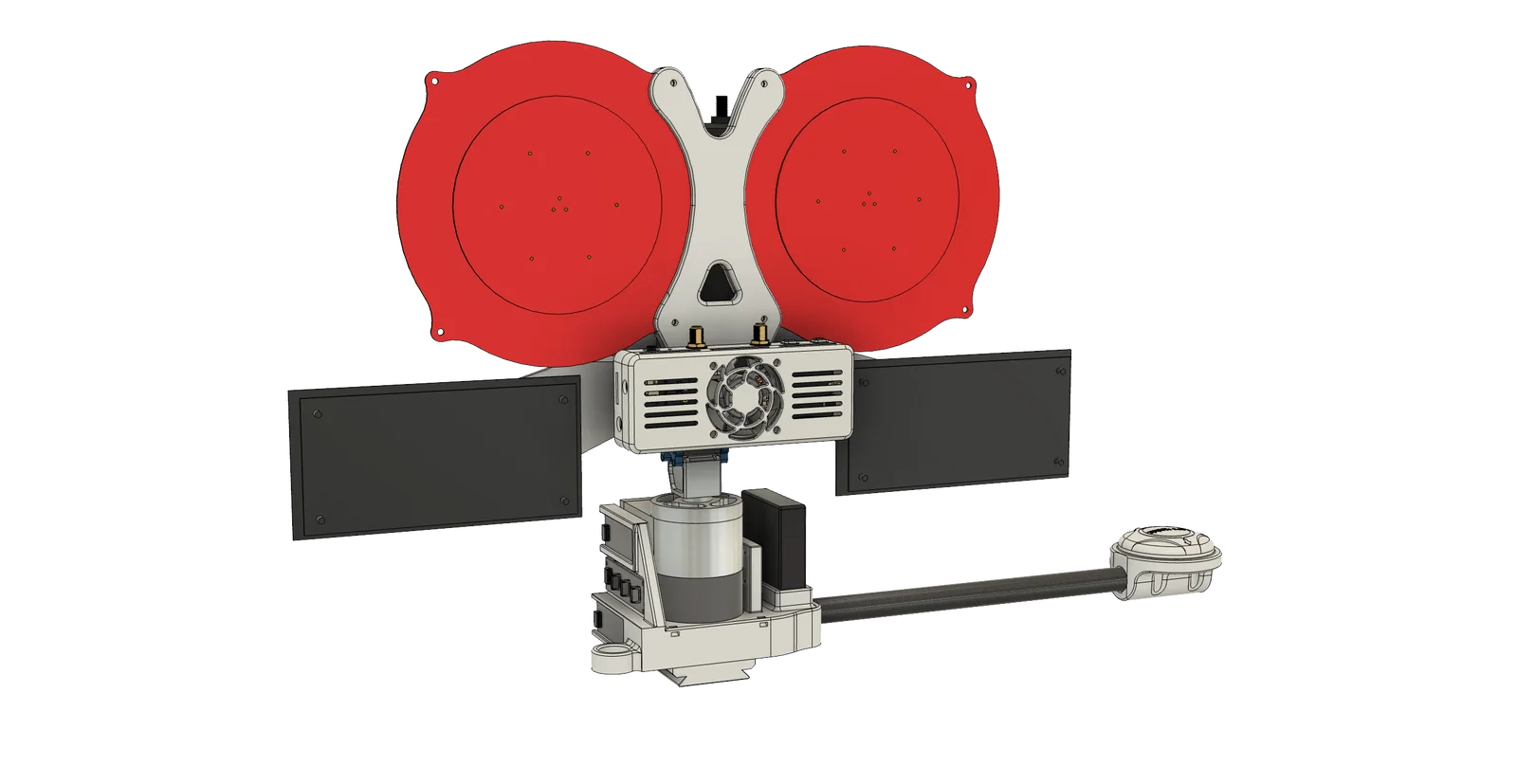

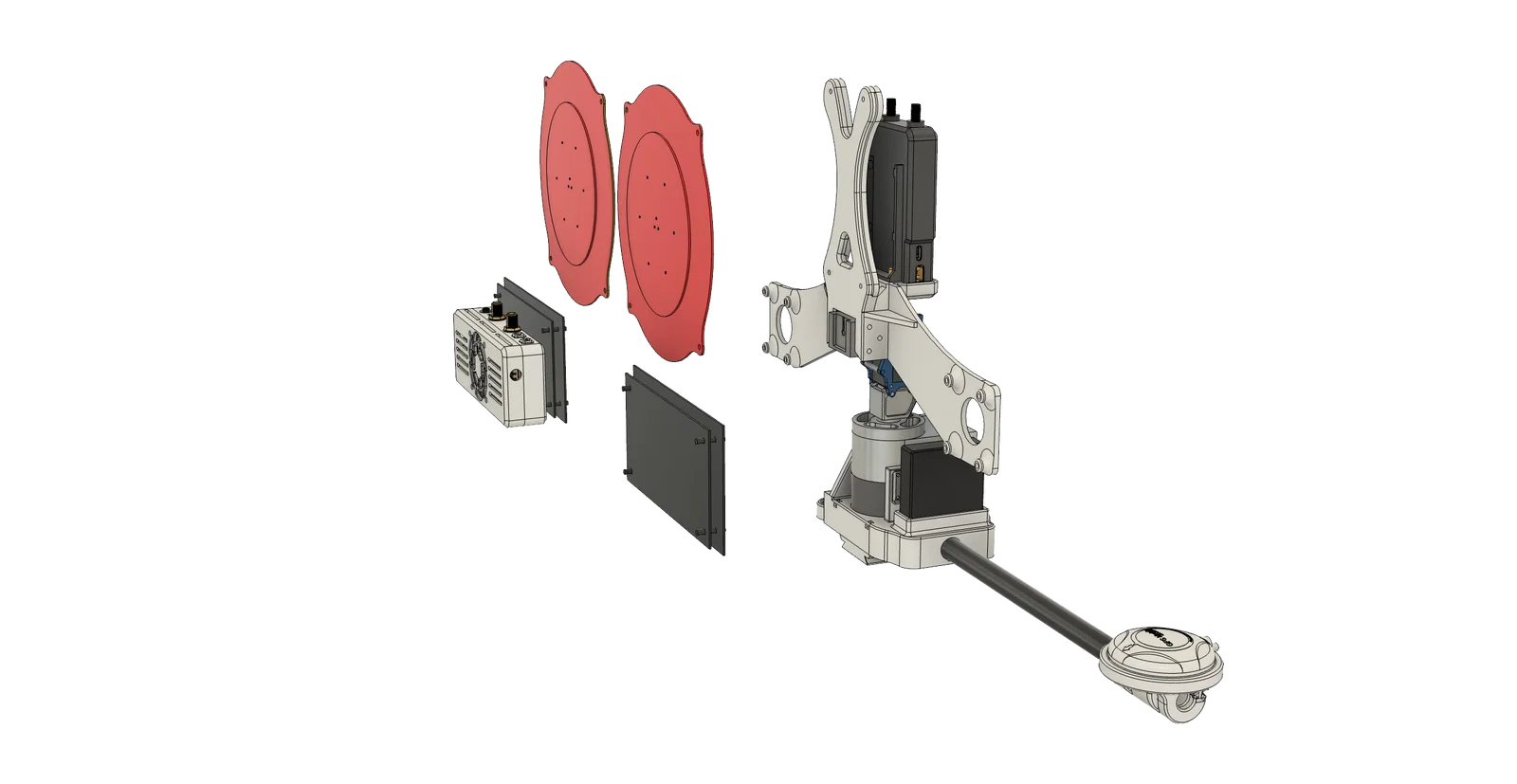

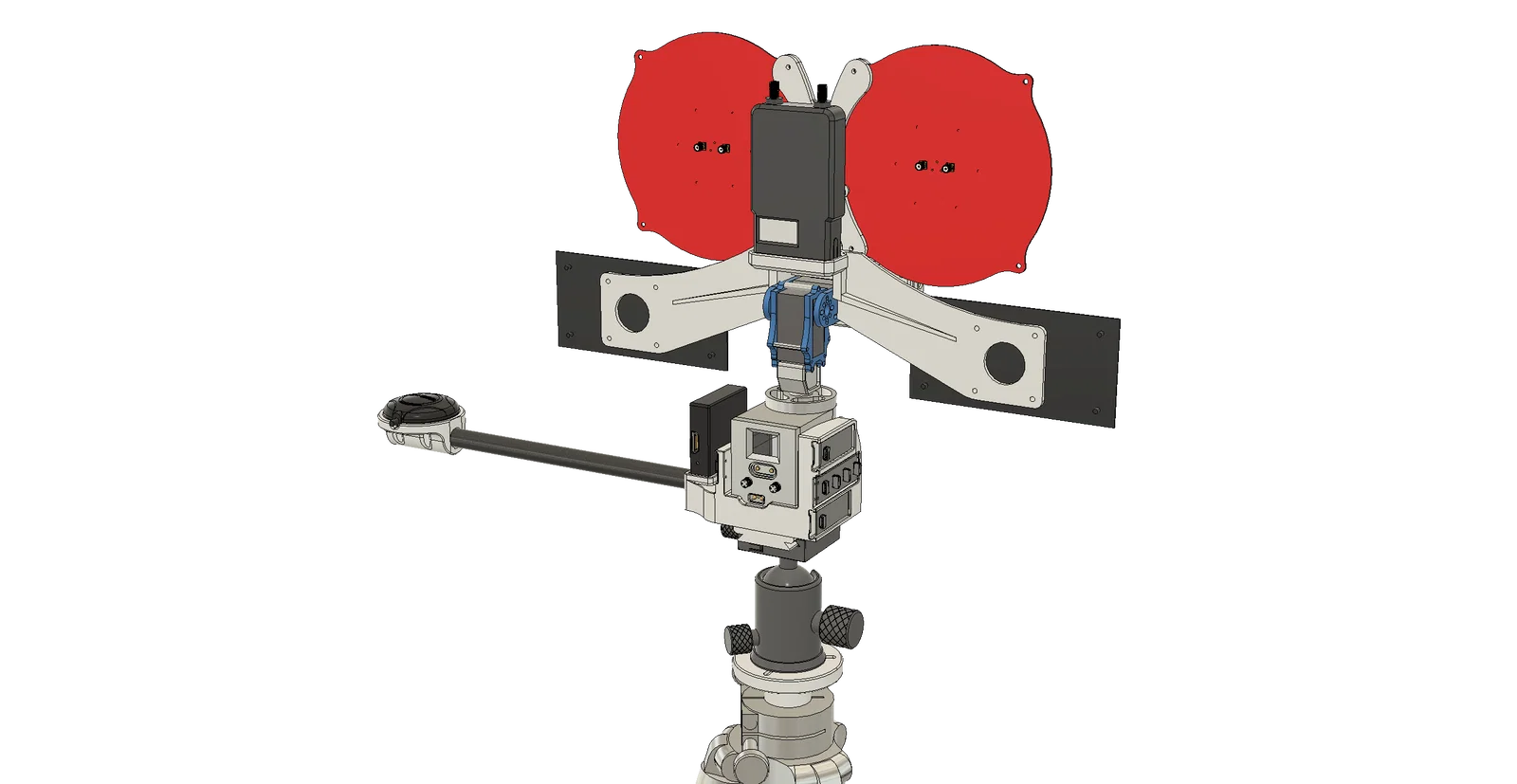

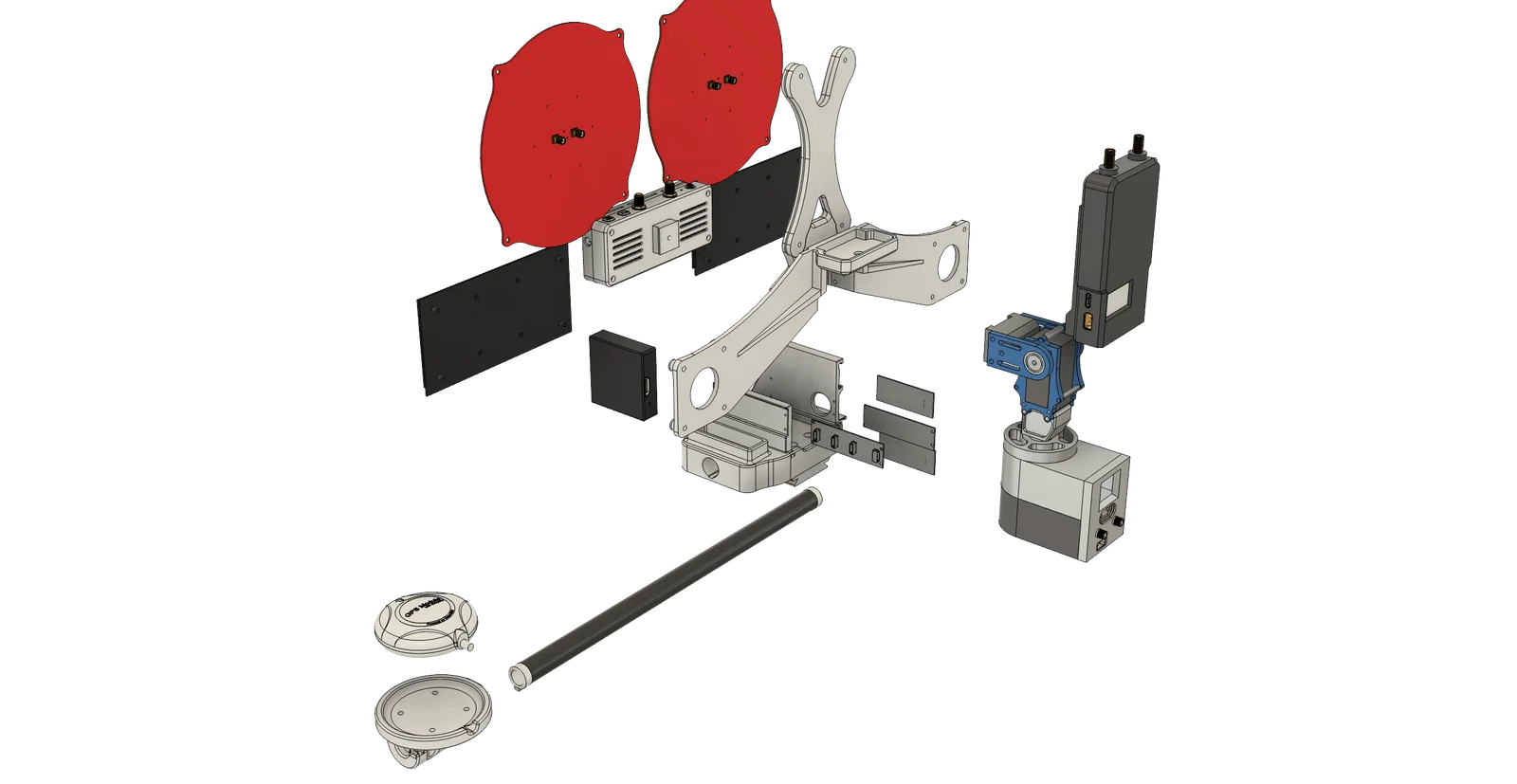

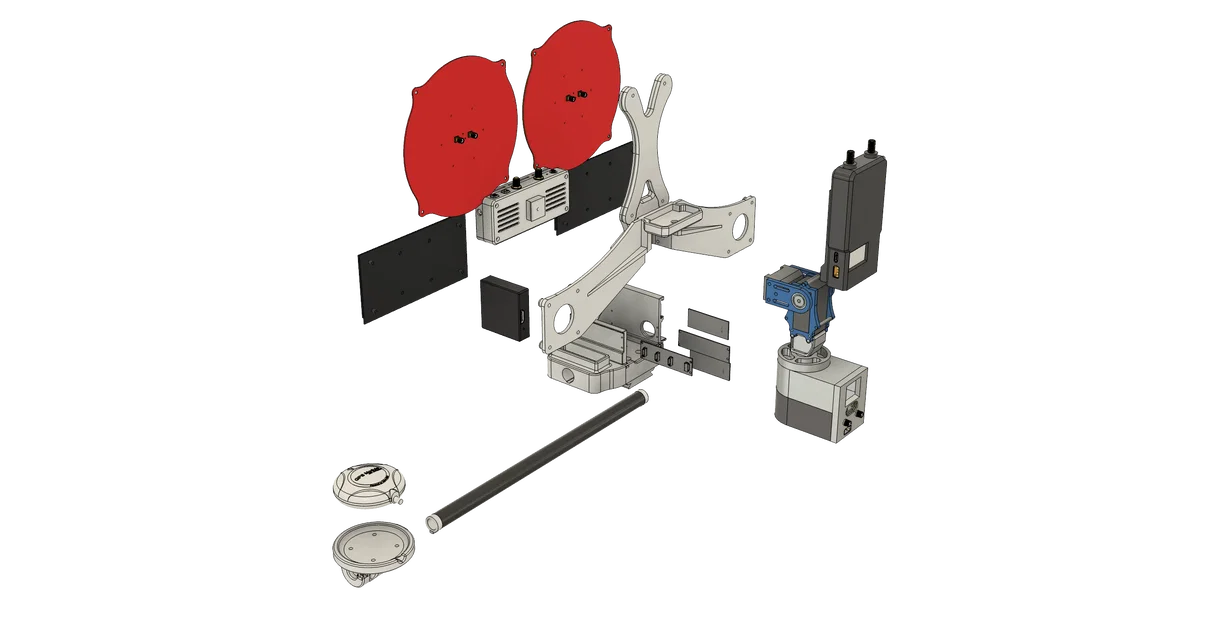

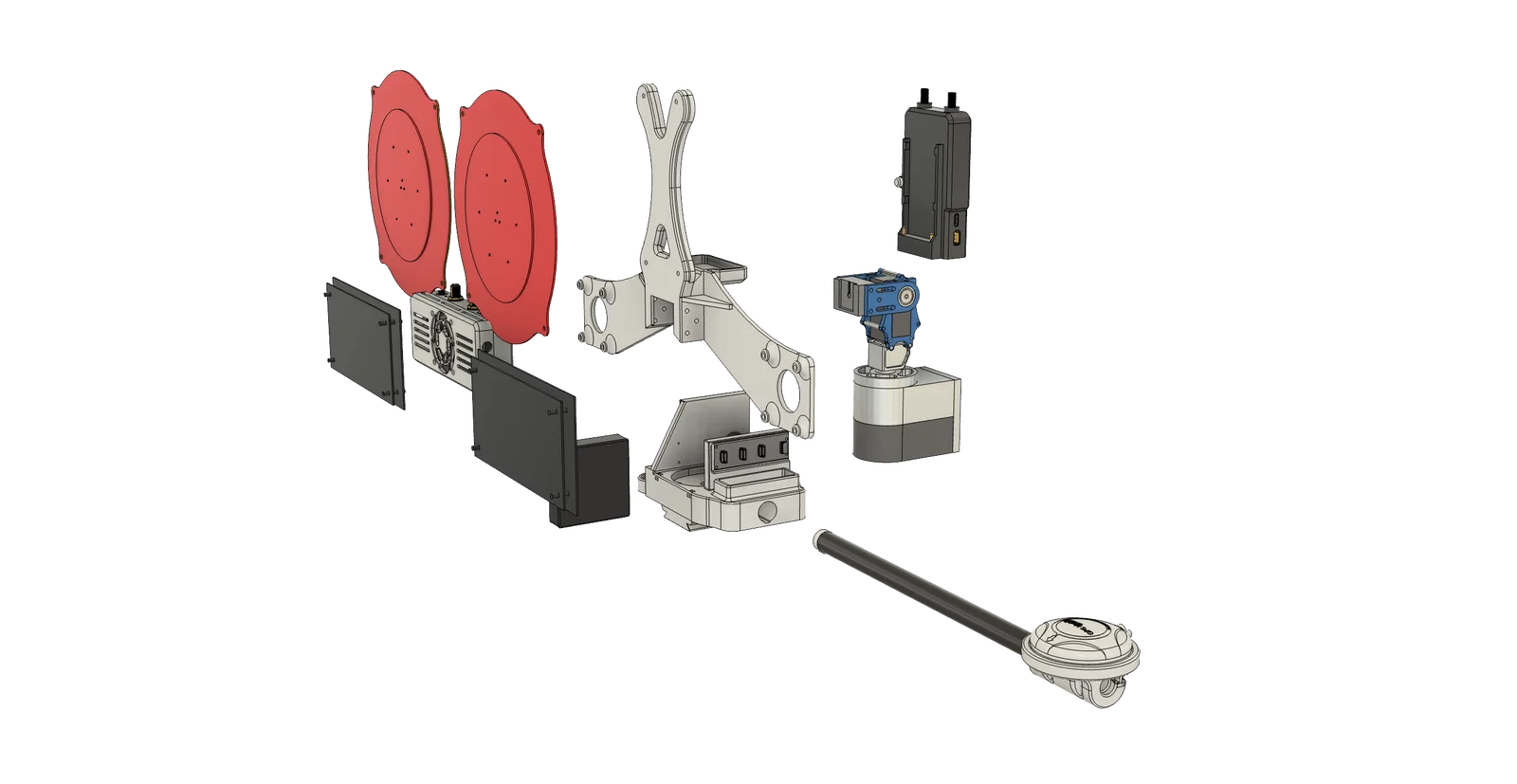

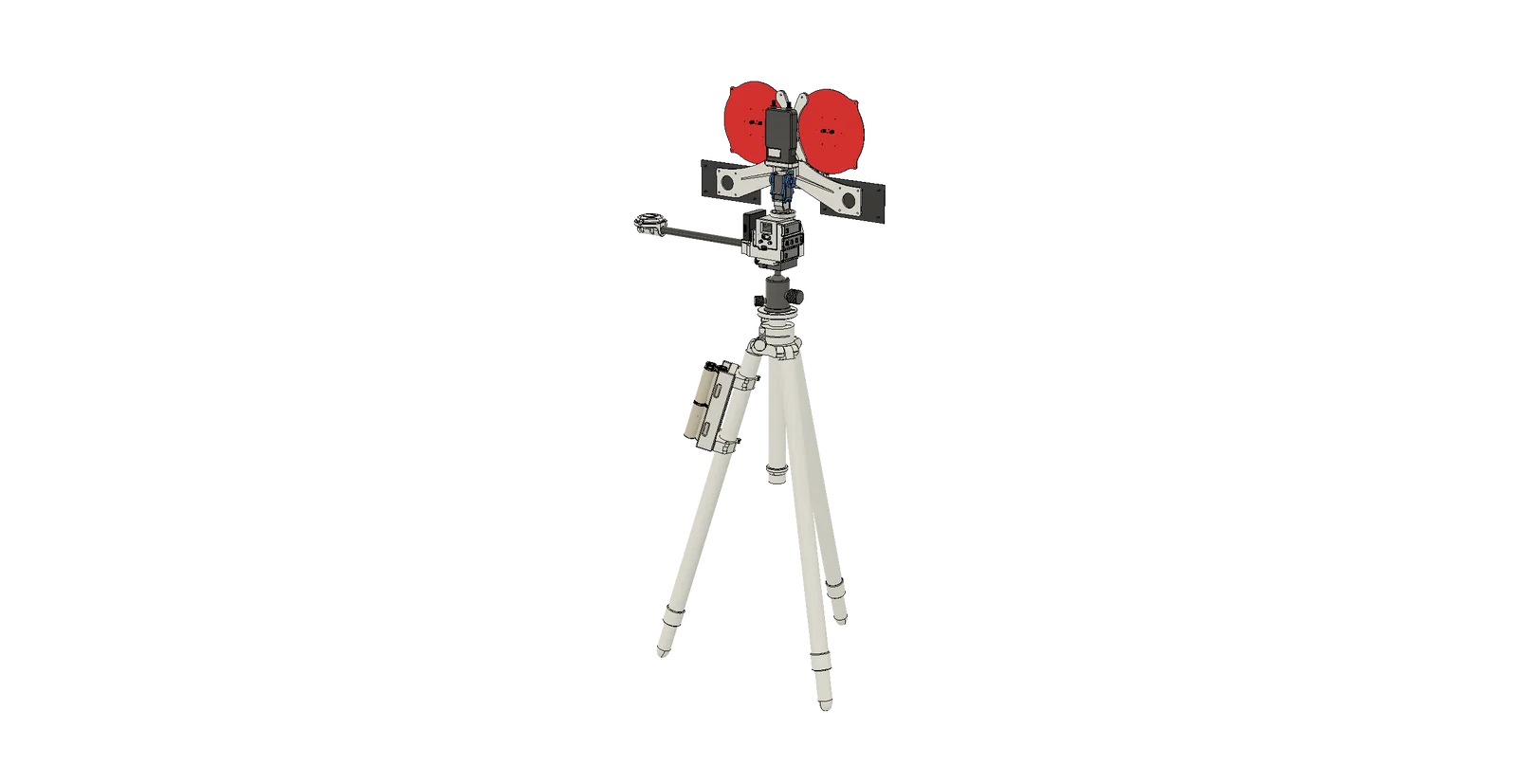

Đây là một mẫu ngàm tripod khác cho MFD Crossbow Mini AAT. Bản này bạn có thể dùng với video link SIYI HM30, HDZero VRX, hoặc Walksnail VRX. Mình làm ngàm cho HDZero và Walksnail VRX theo kiểu trượt (slide-in). Riêng HM30 dùng ngàm ¼ 20 (ren 1/4-20) giống loại ở mặt dưới plate tripod để bắt camera. Những phần gắn cứng (hard mount) trên bộ ngàm chỉ là anten. Cả anten Triple feed và Maple Wireless đều được bắt vít trực tiếp vào ngàm. Còn lại thì tháo lắp rất dễ.
Bạn có thể tìm mẫu cho Walksnail VRX ở để có thể gắn nó lên AAT này.
Bạn sẽ cần một ít m3 heat set inserts 3X4.6X5.7 cho crossbow tilt bracket, cũng như cho các ngàm VRX.
Bạn sẽ cần một ít ốc m3. Nếu chưa có sẵn thì mình khuyên mua một bộ assorted cho tiện. Bạn sẽ cần
Thứ cuối cùng bạn cần là ống carbon fiber 14mmX12mmX250mm. Loại trong link này bạn sẽ phải cắt xuống còn 250mm hoặc dài bao nhiêu tùy theo dây GPS của bạn.
Vậy là xong. In bằng loại filament nào bạn thấy phù hợp nhất. Mình dùng ASA.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
