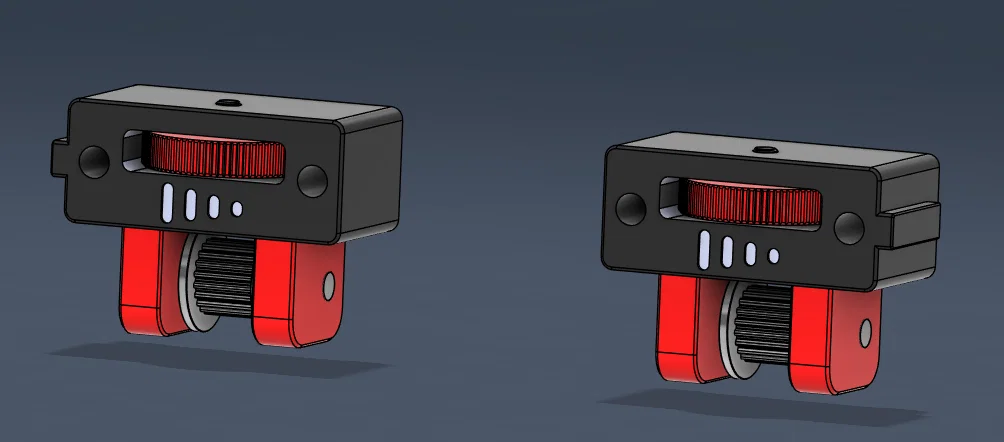

(KOZ) Remix Tensioner không cần dụng cụ cho Z-Axis Voron 2.4

Một bản remix của CHAOTICLAB Tool-free Tensioner for Voron2.4 Z-Axis.

Để hoàn thiện hệ z-driver, mình đã chuẩn bị cho dây đai 10mm, vì puly loại AF cho KOZ chỉ có đúng kích cỡ đó.

Giờ chỉ còn một chi tiết có mặt A và B.

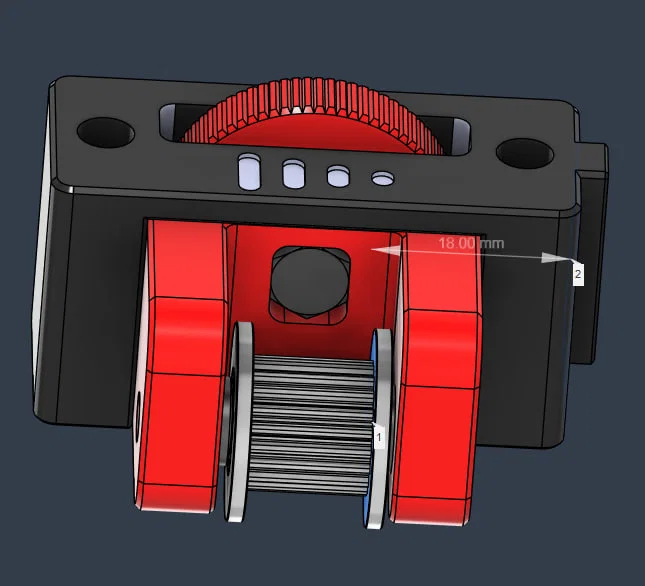

Tùy theo bề rộng của puly thì cần canh bằng washer. (Khoảng 18mm từ profile tới mặt trong của puly).

Puly 13mm -> washer 0.5mm (phía profile)
Puly 14mm -> washer 1mm (phía profile)

Mỗi bộ Tensioner

Washer M5x0.5mm (D8mm)  xPCS (tùy puly)
Washer M5x1mm (D8mm)    xPCS (tùy puly)
Washer M4x1mm (D8mm)    1PCS
Ty D5x30mm              1PCS
Puly idle 2GT 20T 5B Be10 1PCS
Đai ốc vuông M4         1PCS

Danh sách vật tư trên Aliexpress.
