Tuabin gió nhỏ mk4 (Small wind turbine mk4)
Phiên bản nâng cấp mk4 của tuabin gió nhỏ. In bằng PETG hoặc PCTG, kèm danh sách ốc vít/đai ốc/washer theo chuẩn DIN và các loại bearings cần dùng. Khuyến nghị layer 0,2mm, 4 perimeters và bật support cho fin, blades.
Mô tả

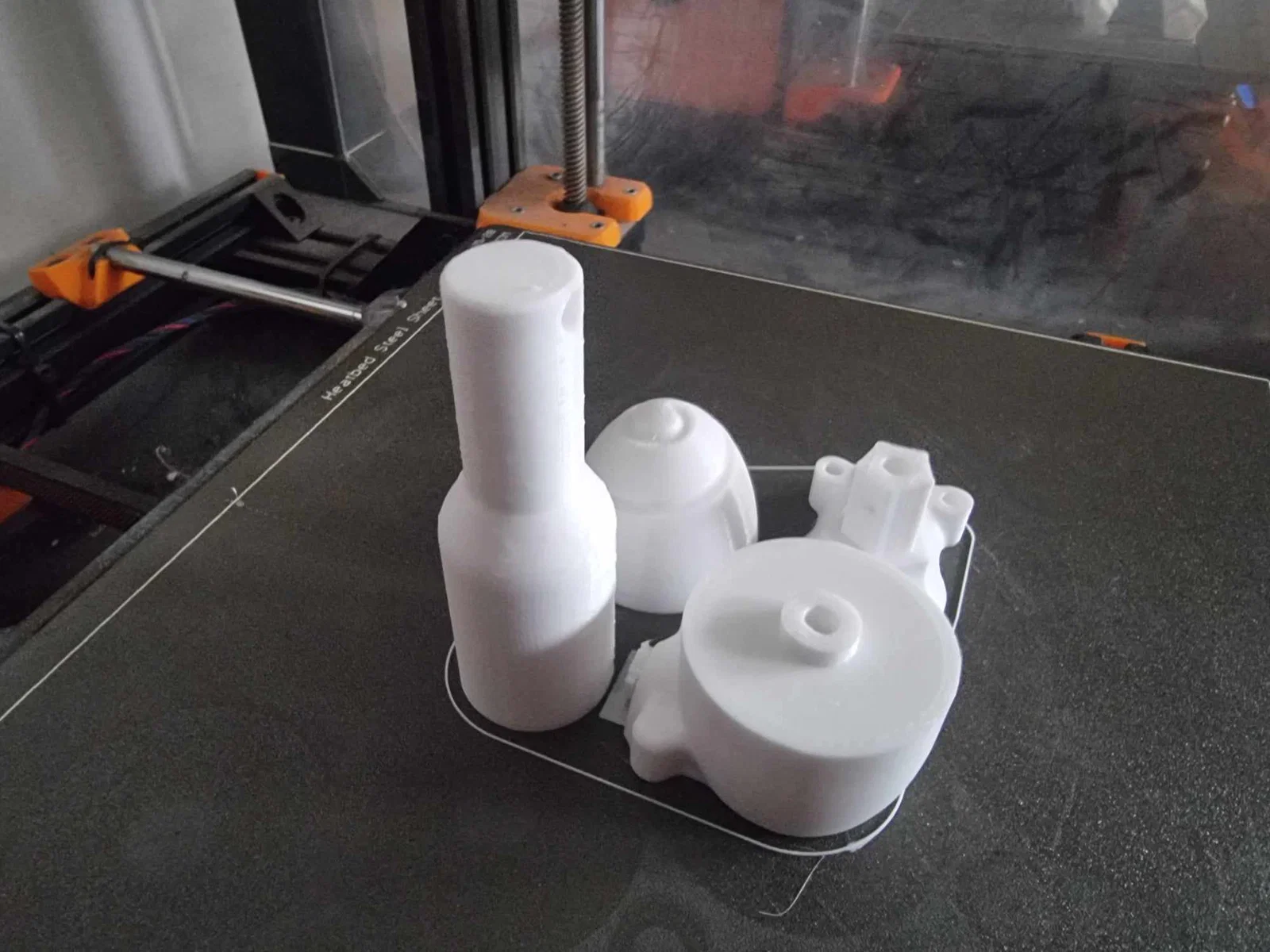

Bạn có thể in bằng PETG, PCTG,
phần cứng bạn cần:

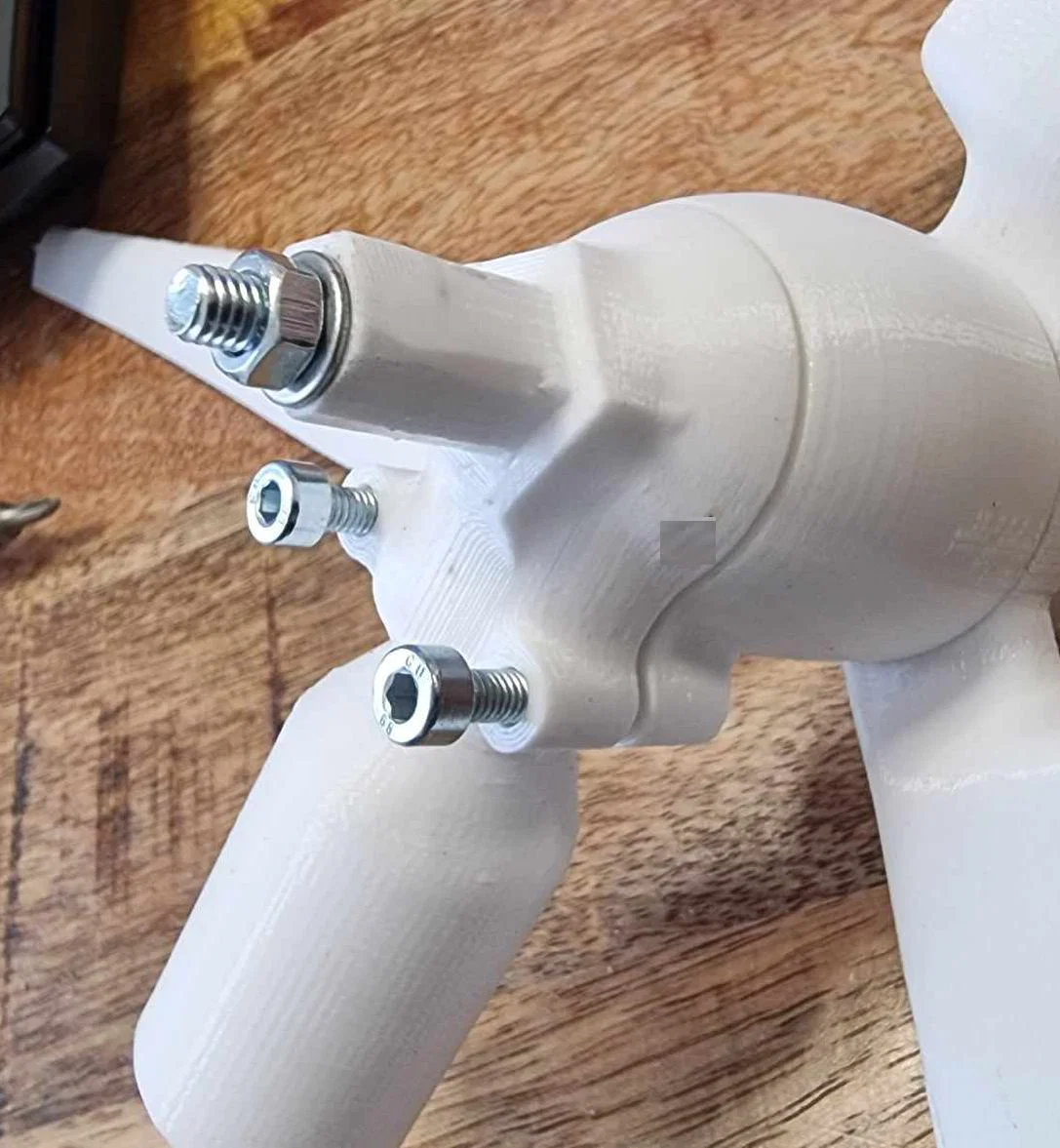

DIN912:

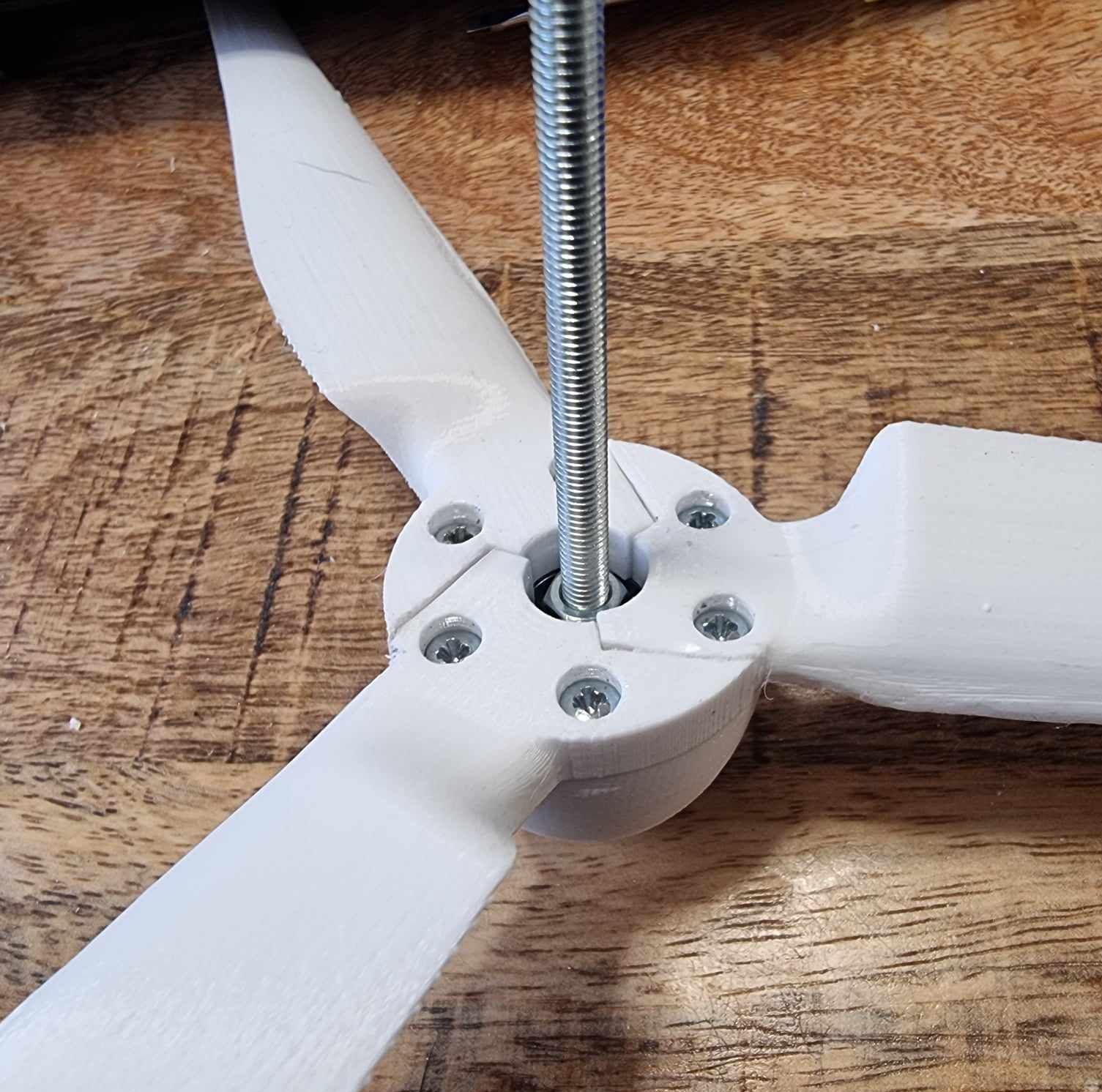

6x M3x15 mm (hoặc 16mm)
2x M4x20 mm
DIN933:

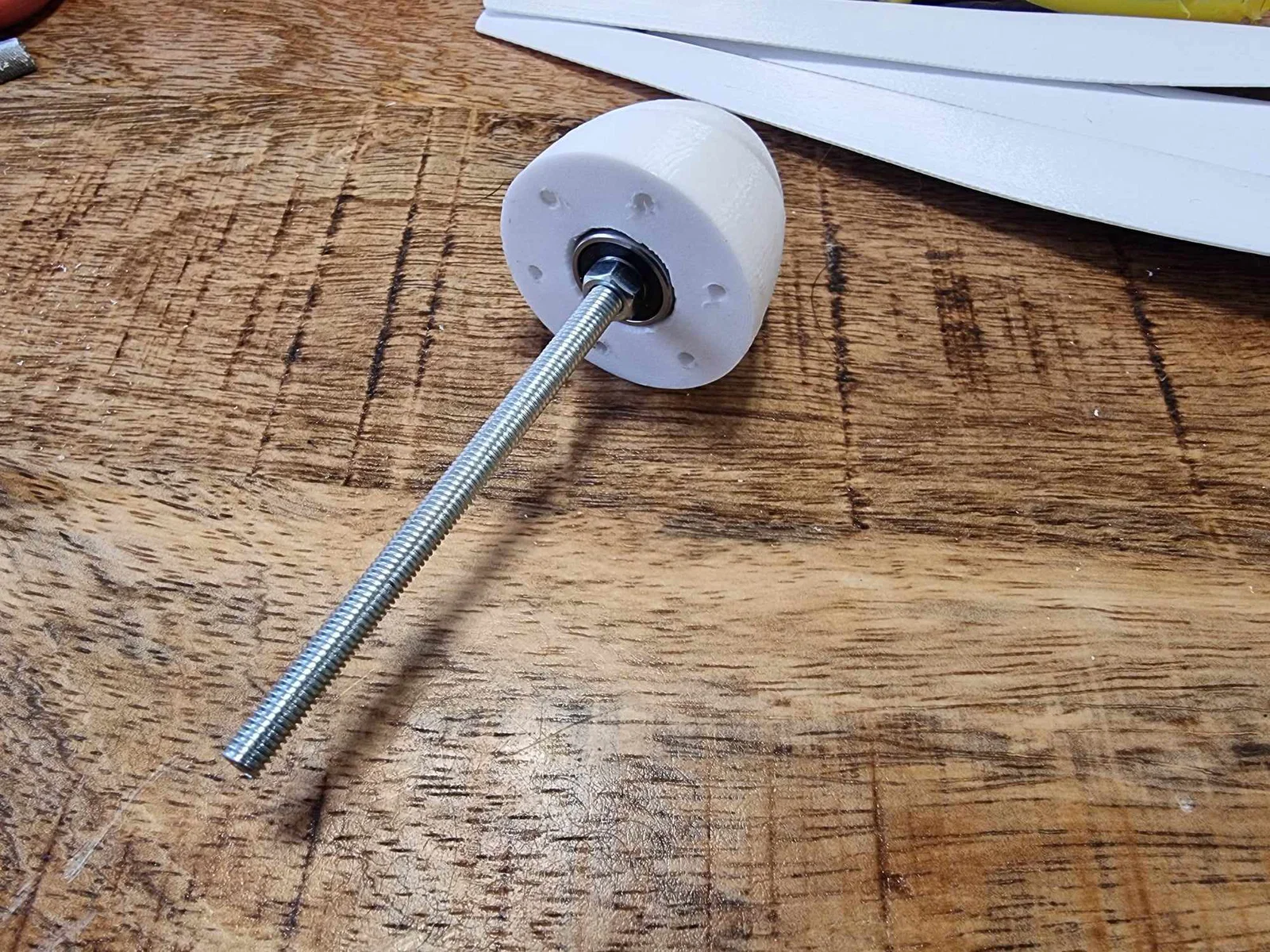

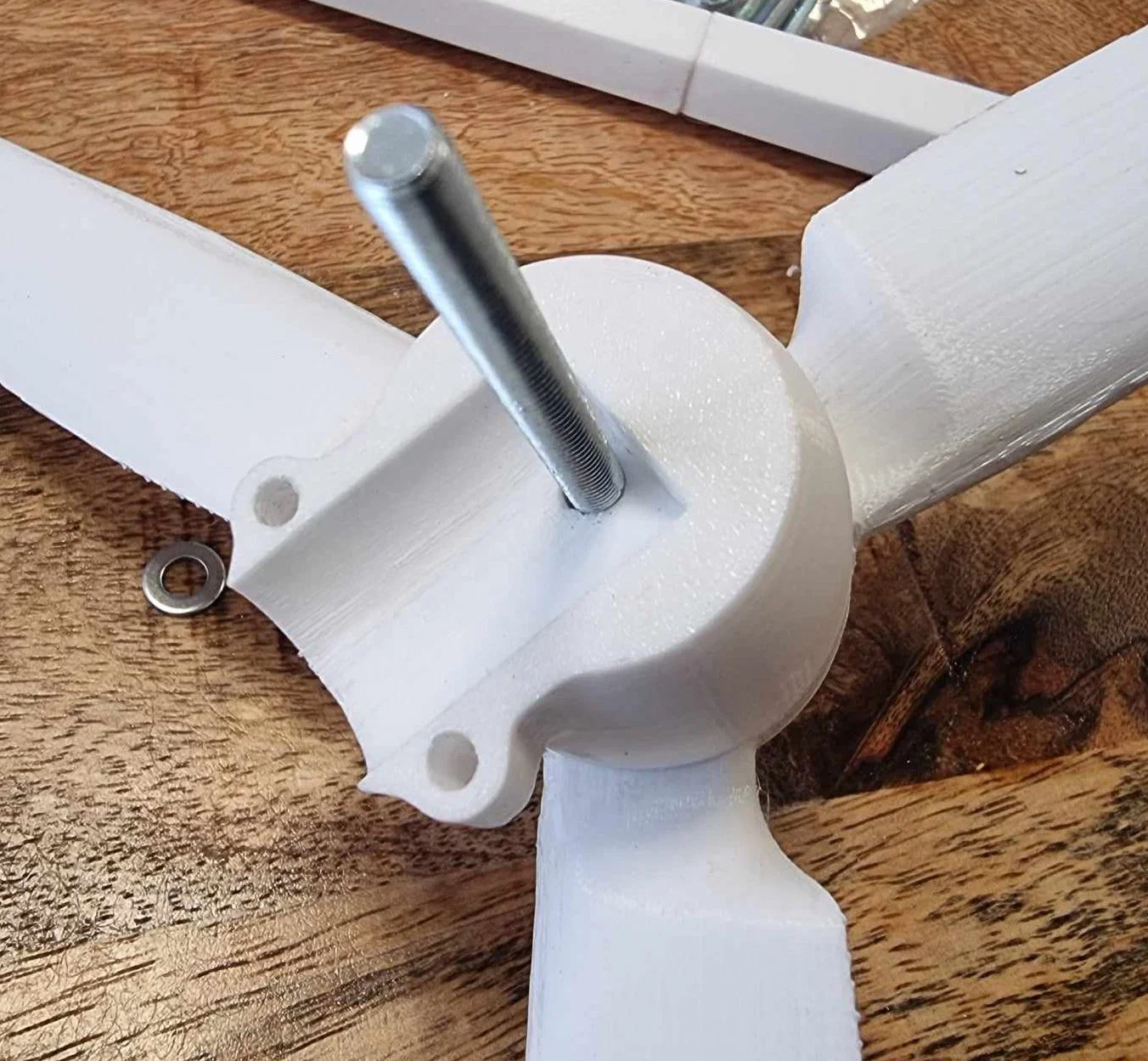

1x M5x100mm (có thể thay bằng tread rod M5 L=105mm)
DIN 934 (hex_nut):
5x M5
3x M8
DIN125 washer:
5,3 mm
thread rod M8 làm cột đứng

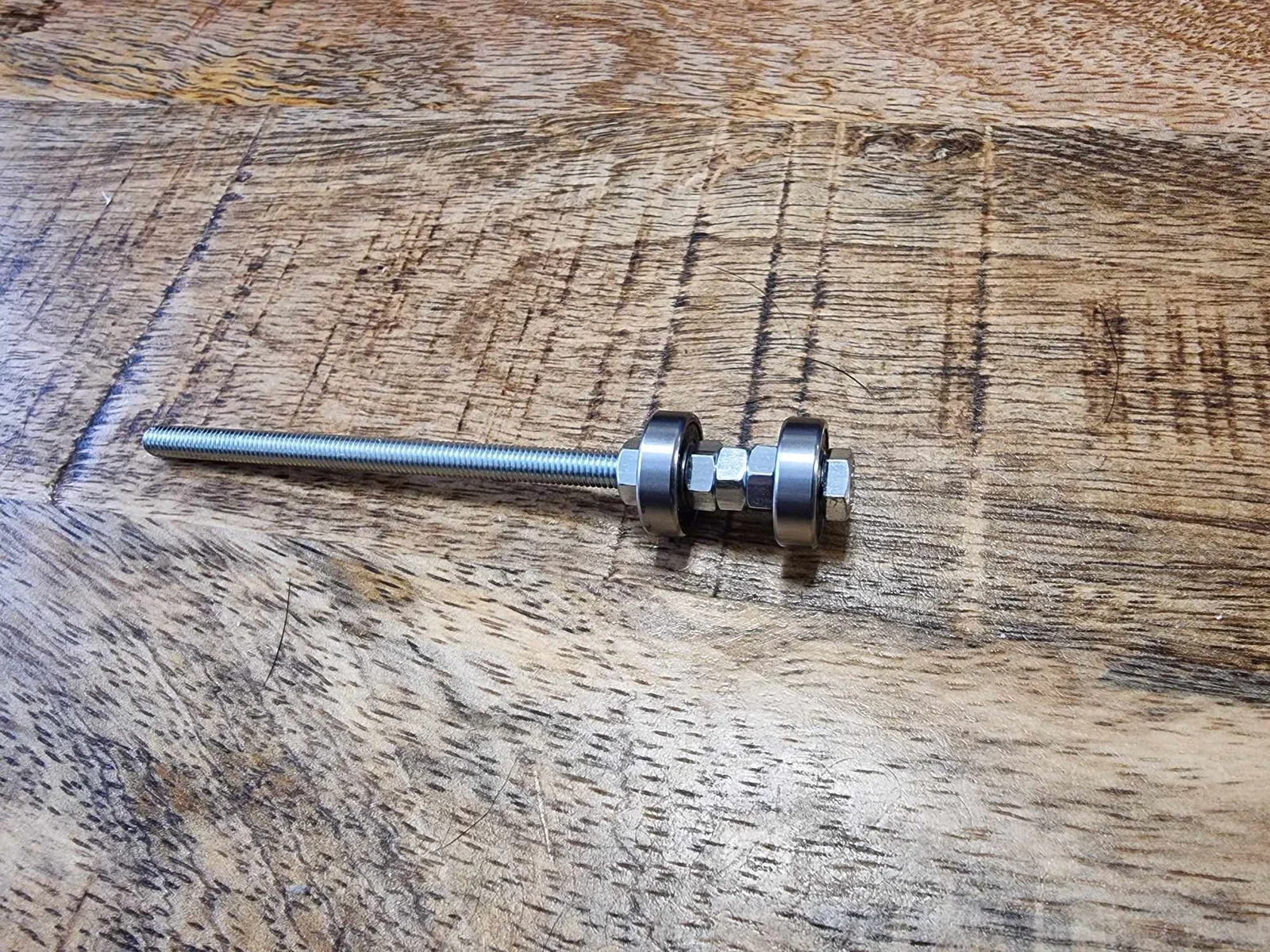

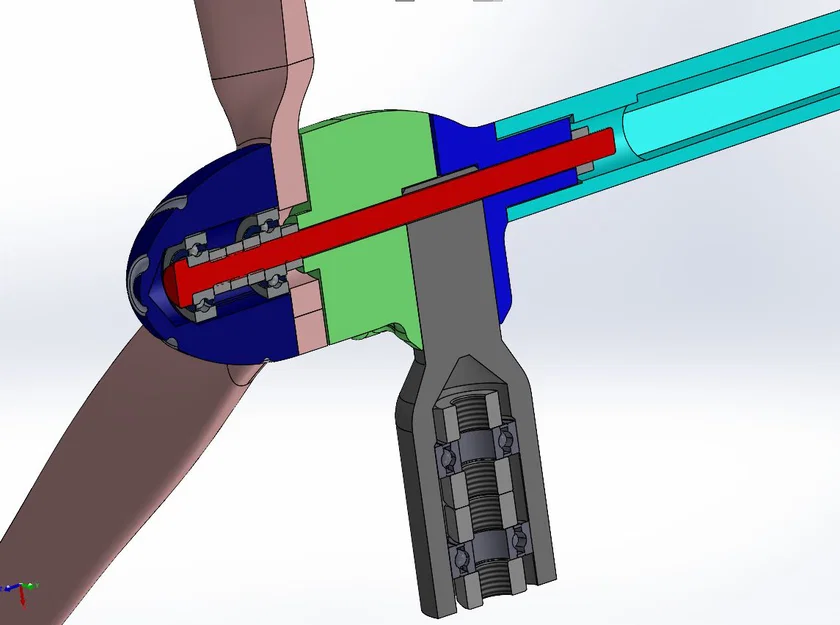

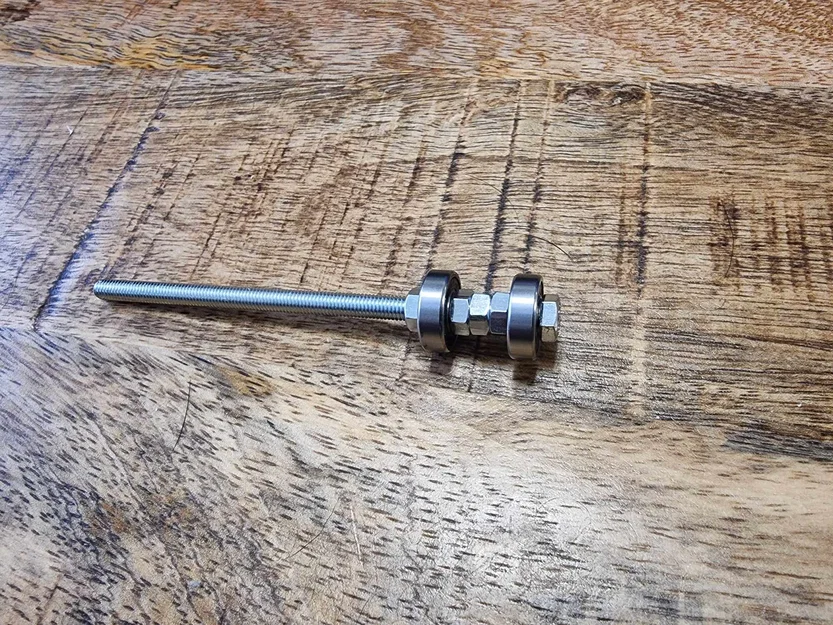

bearings:
2x 625 2RS hoặc ZZ 5x16x5 mm
2x 619 (698) 2RS hoặc ZZ 8x19x6 mm
Nếu bạn thấy ổn thì vui lòng đăng make giúp mình nha. Cảm ơn.
Dùng layer 0,2mm và 4 perimeters

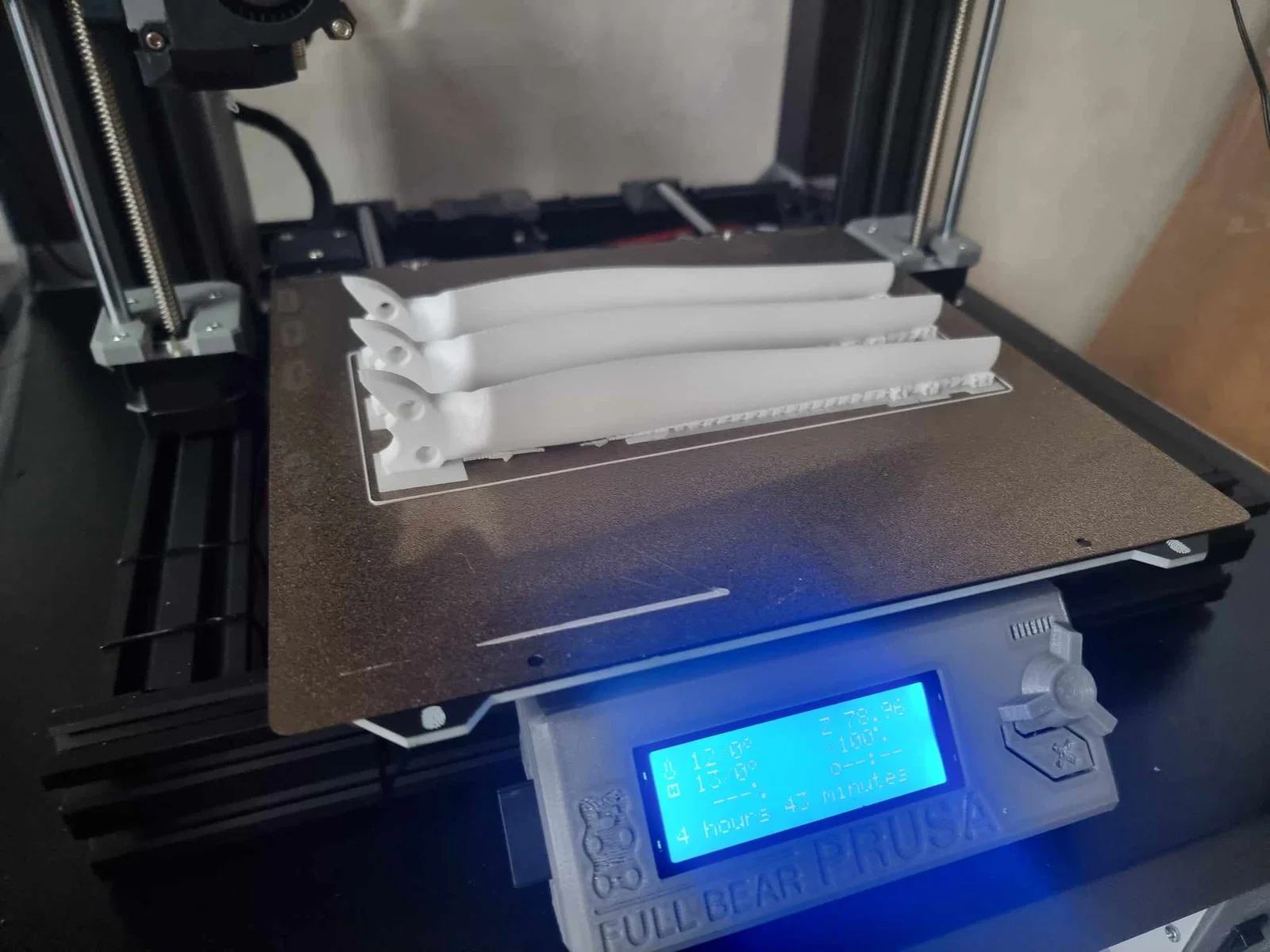

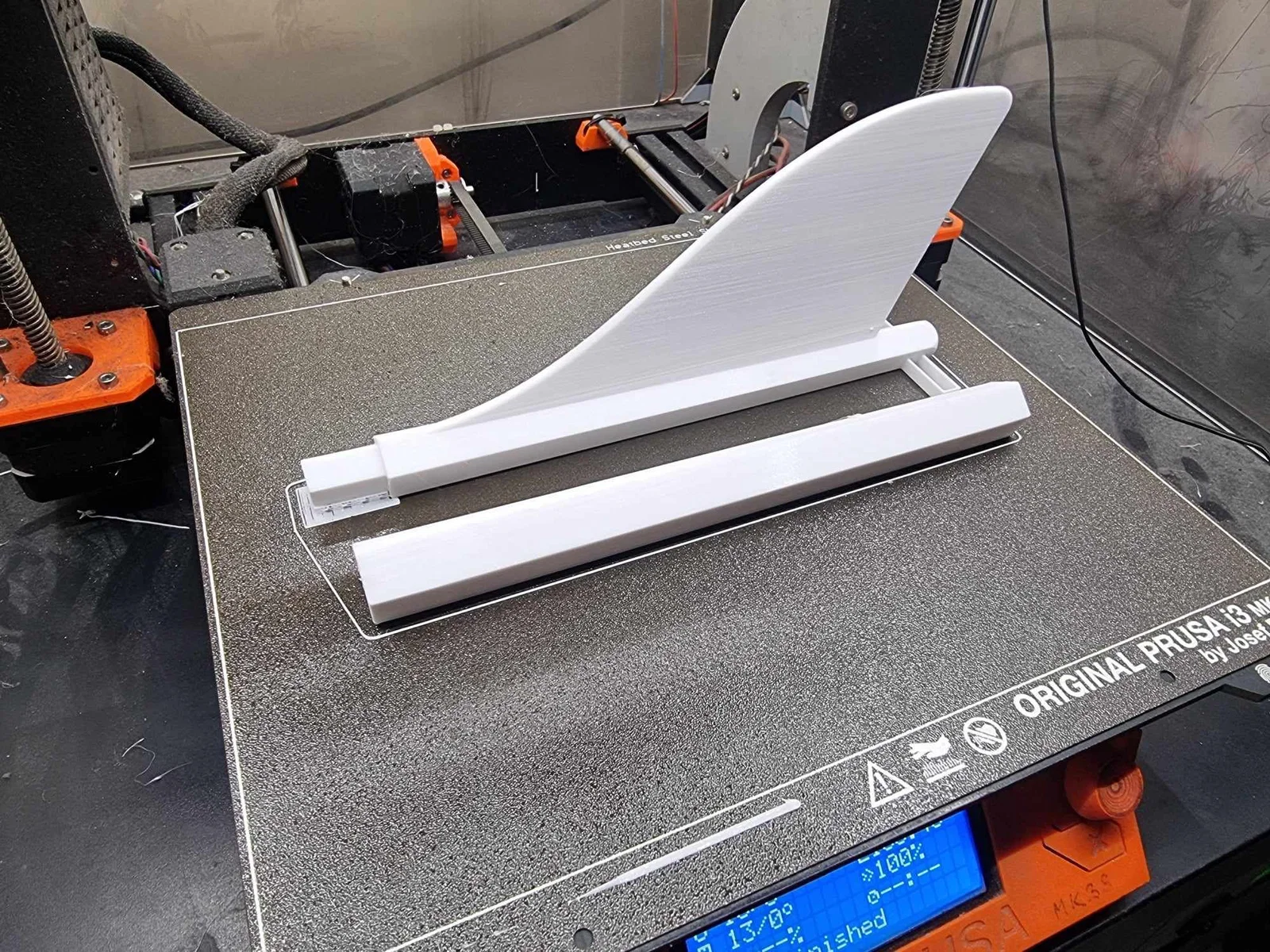

Cần support on build plate cho phần fin và blades.

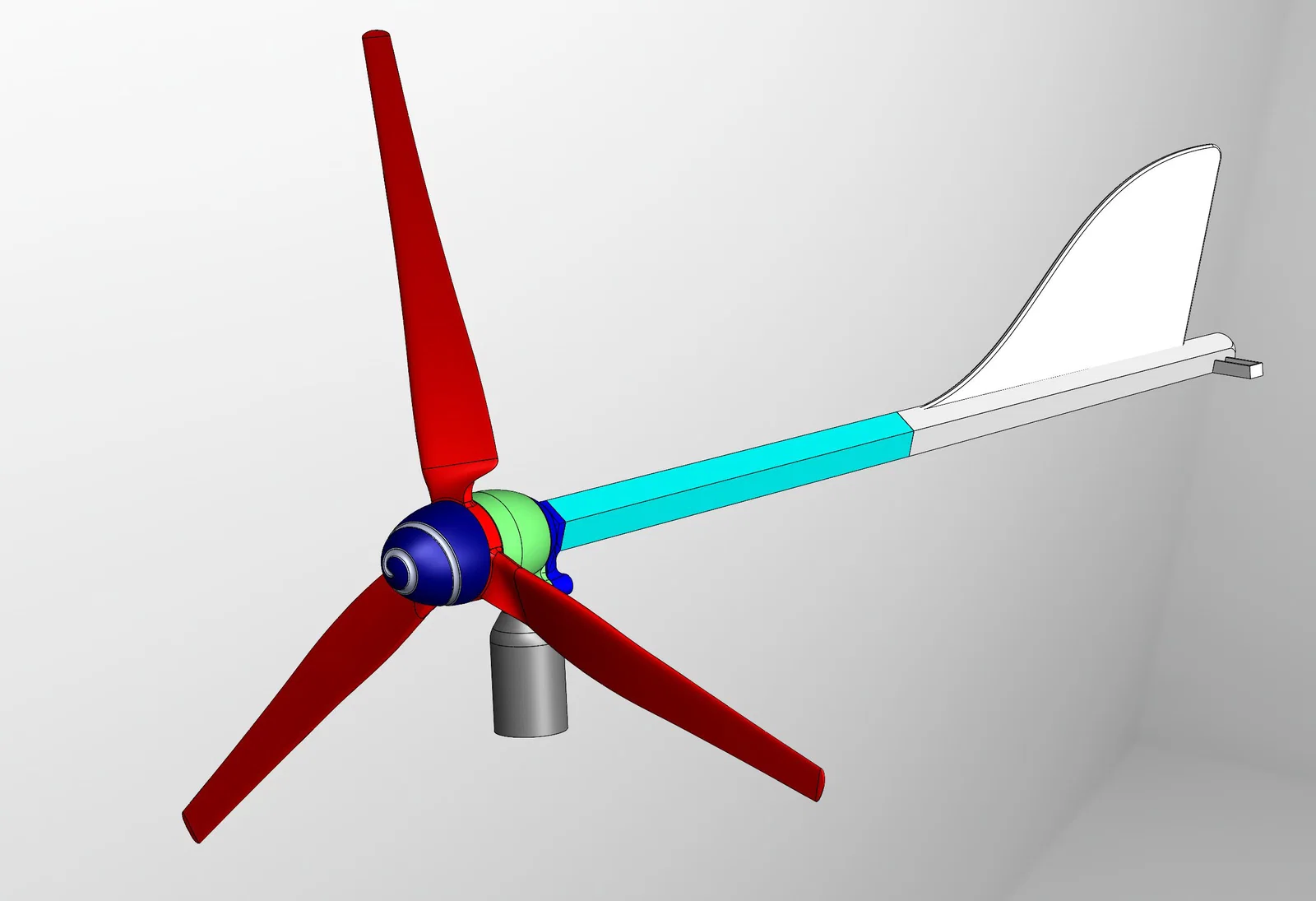

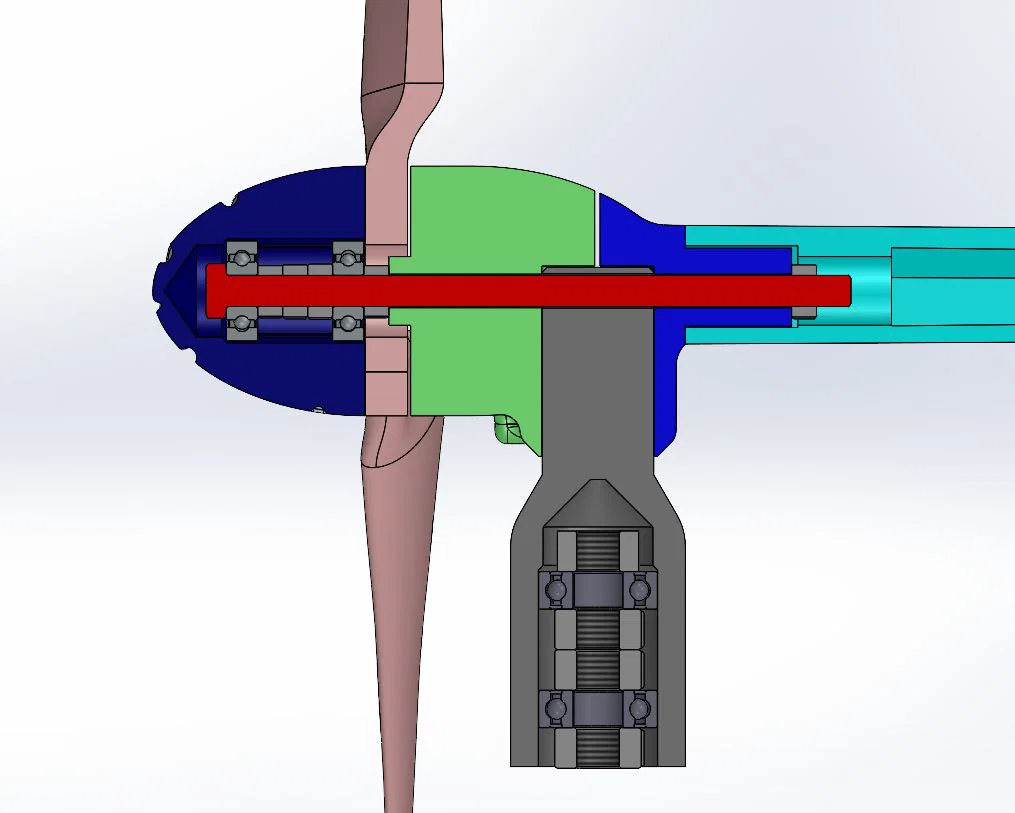

Mình cũng có thêm file STEP của toàn bộ assembly để dễ chỉnh sửa hơn, nhưng vui lòng đăng make giúp mình.
