Kệ modular để dựng chảo hoặc dĩa (Modular pan or plate rack)
Kệ modular giúp tiết kiệm không gian, giữ dĩa, chảo và nắp dựng thẳng, gọn gàng trong tủ bếp. Thiết kế có chốt dowel canh thẳng, lỗ bắt vít (hoặc dán 3M) và nghiêng 5° để giữ chắc.
Mô tả

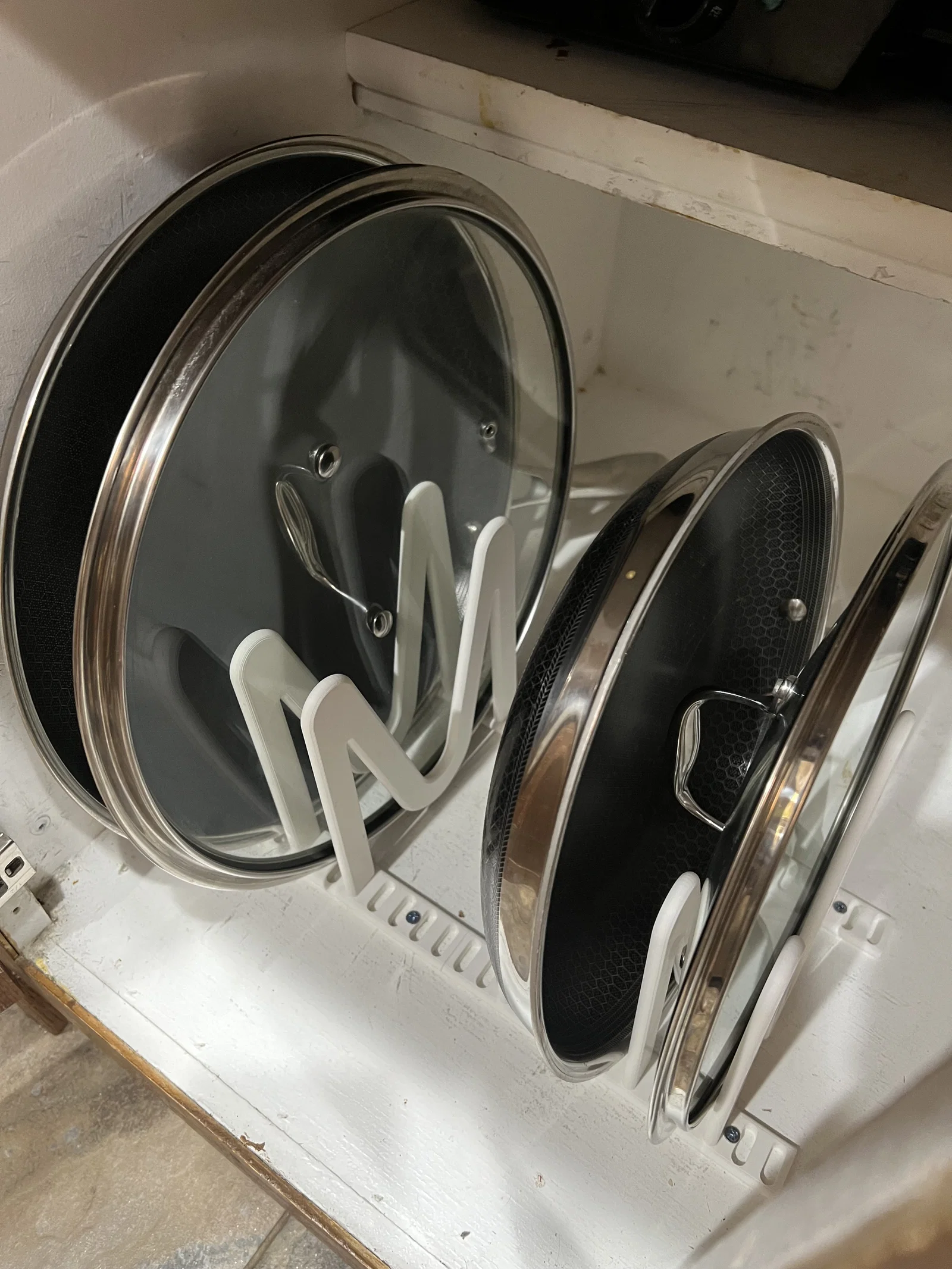

Mình làm hệ kệ modular này để tiết kiệm chỗ trong căn bếp nhỏ của mình. Mình lắp nó trong tủ dưới, nơi mấy cái chảo xịn và nắp chảo cứ bị quăng chồng lên nhau mỗi lần người nhà mình dỡ máy rửa chén ra.

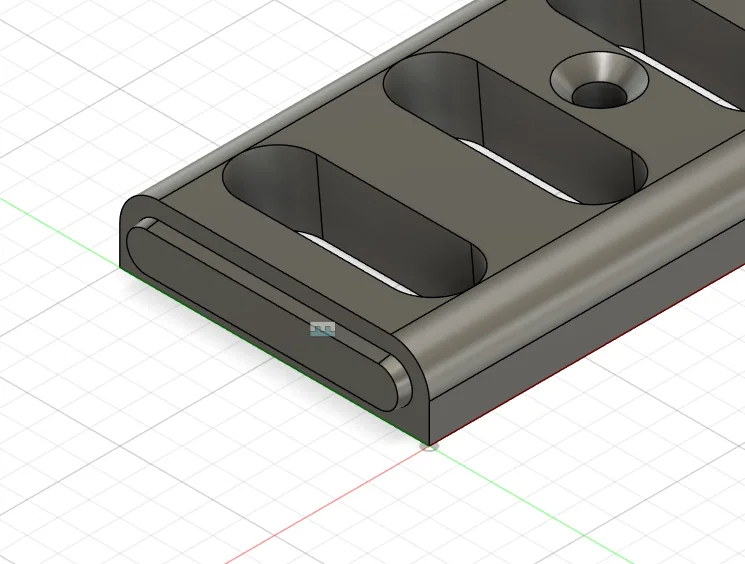

Cái “rack” (mình gọi vậy) có cơ chế chốt dowel để giữ mọi thứ thẳng hàng (như hình). Trên mỗi rack mình chừa vài lỗ nhỏ đủ độ hở cho vít và đầu vít. Mình nghĩ dùng băng keo 3M hoặc loại tương tự để gắn cũng ổn. Rack còn giữ các thanh “upright” nghiêng 5°.
Để canh đúng khoảng cách giữa các rack, bạn gắn 2 cái “upright” vào 2 miếng “rack” rồi bắt vít cố định xuống.

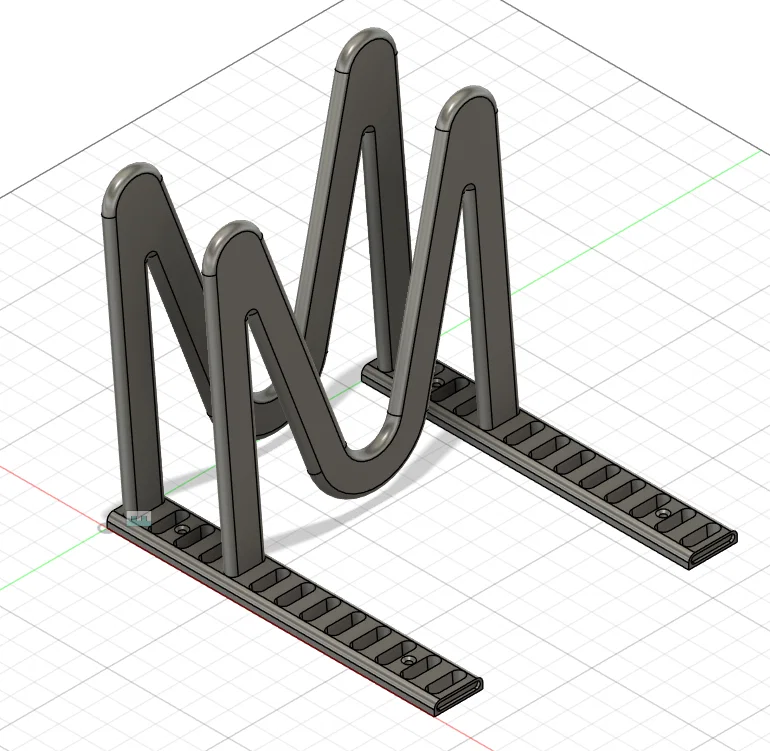

Khoảng cách hơi hơn 1/2 inch, nên bạn để được hầu như mọi cỡ chảo. Phần “upright” có dạng chữ “M” để ôm/nhận phần tay cầm của các nắp.
In bằng PLA, nozzle 0.4mm, 3 lớp tường (3 wall layers) với infill 20% trên MK4.
Cảm ơn bạn đã xem :)
Trent
