Bộ khuấy/mixer/lắc phòng thí nghiệm mã nguồn mở

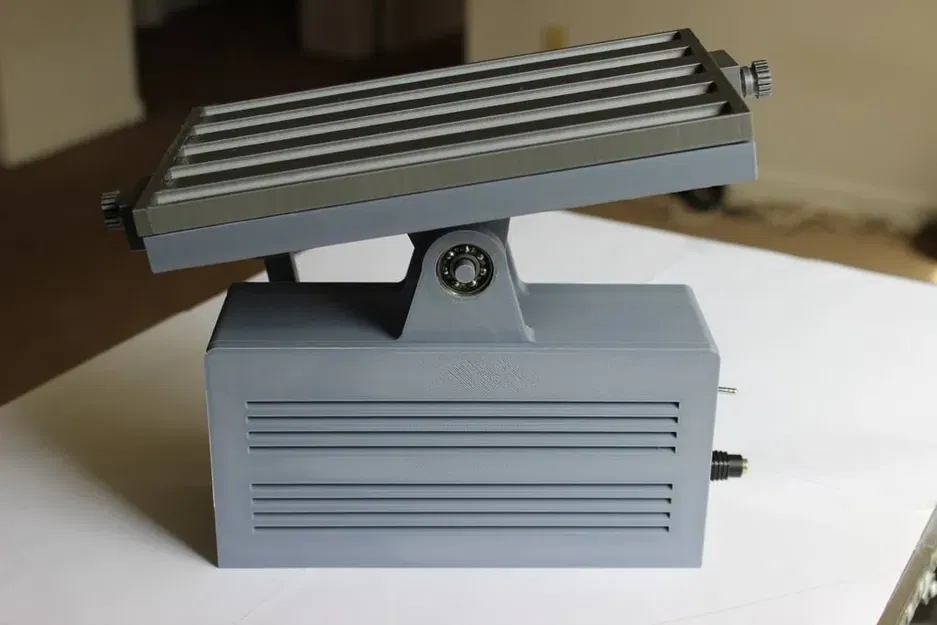

Dưới đây là tôi trên Rocker phòng thí nghiệm, một thiết bị hàng ngày được sử dụng trong các phòng thí nghiệm để kích động mẫu vật.
Mô tả
Đây là ý kiến của tôi về máy lắc phòng thí nghiệm, một công cụ/thiết bị phòng thí nghiệm được sử dụng trong các phòng thí nghiệm cho các ứng dụng trộn sinh học và phân tử từ nhẹ đến vừa.
Xin lưu ý rằng không có mô hình nào ở đây nên được sử dụng cho các ứng dụng/bán hàng thương mại.
-

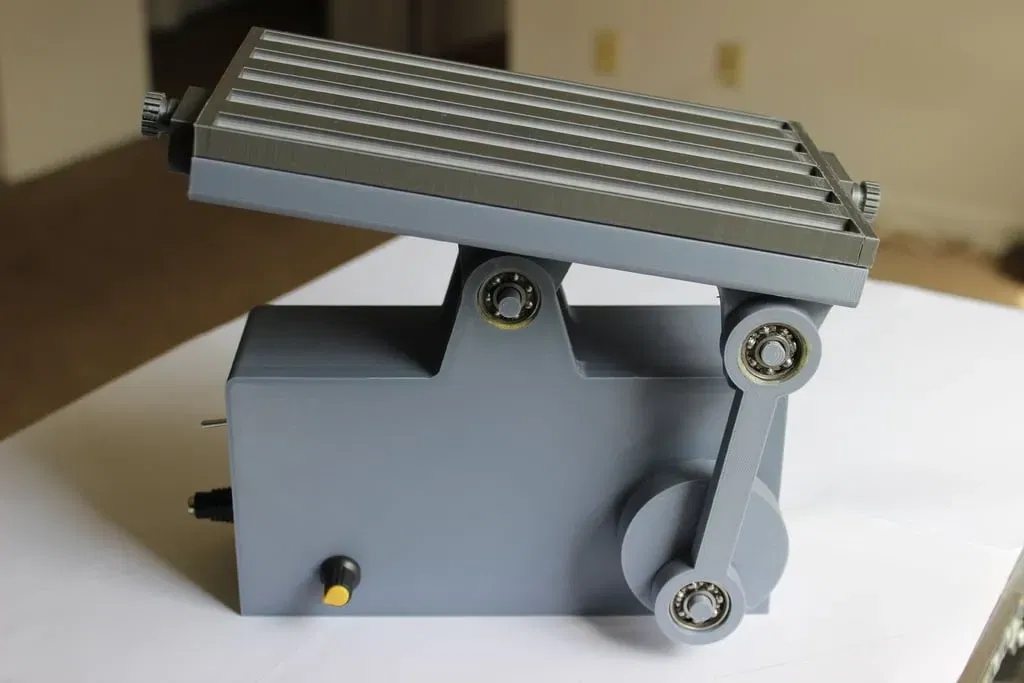

Biến tốc độ này, rocker 2 chiều đã được thiết kế hoàn toàn trong Autodesk Fusion360.
-

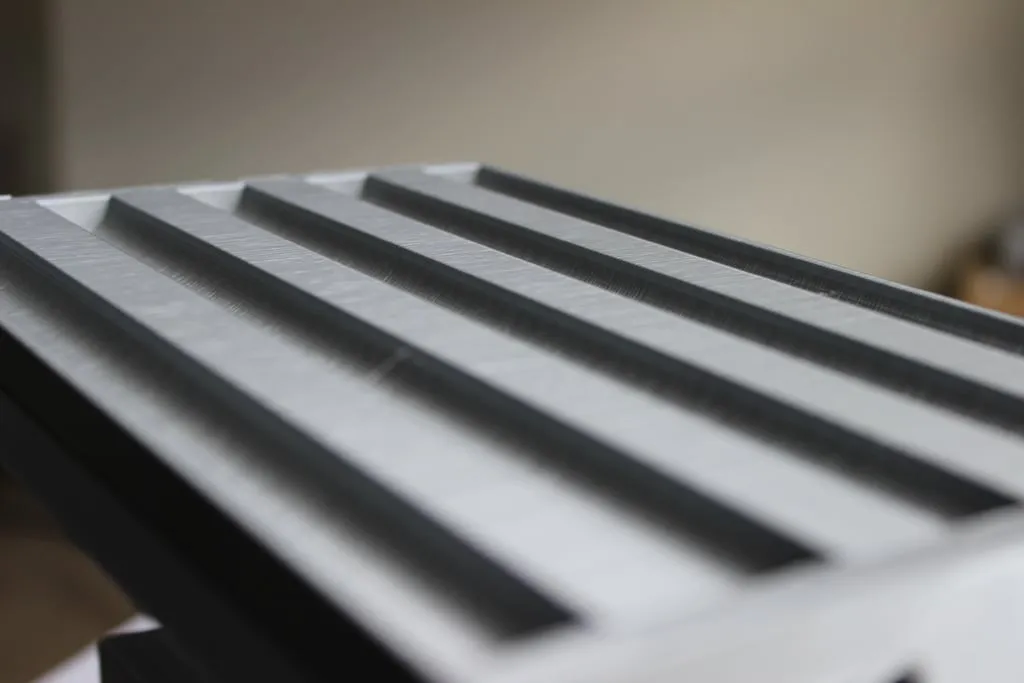

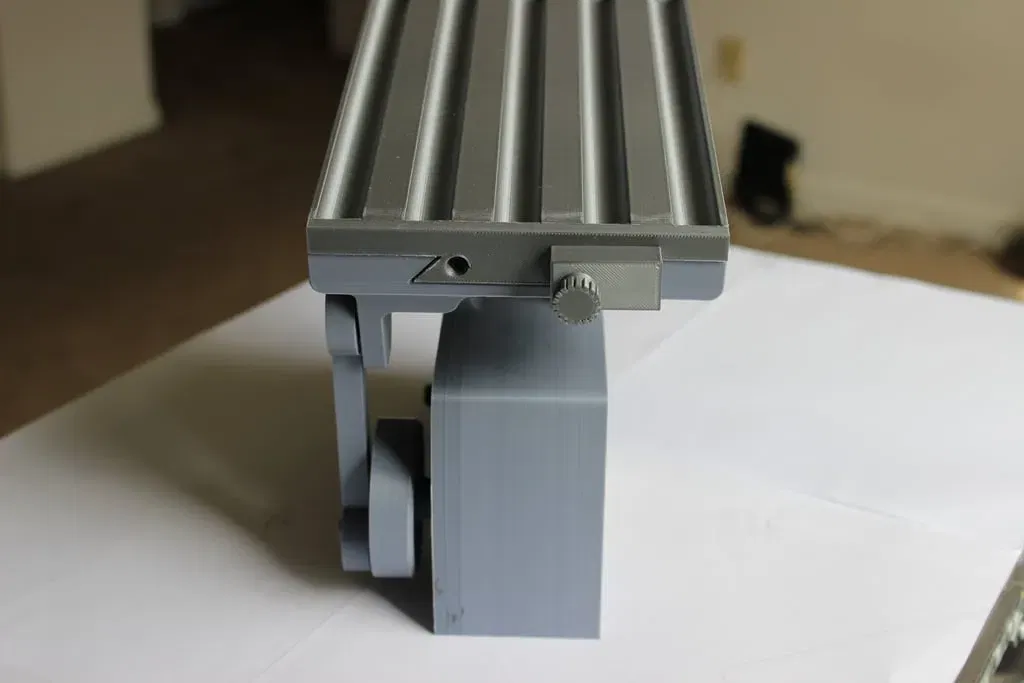

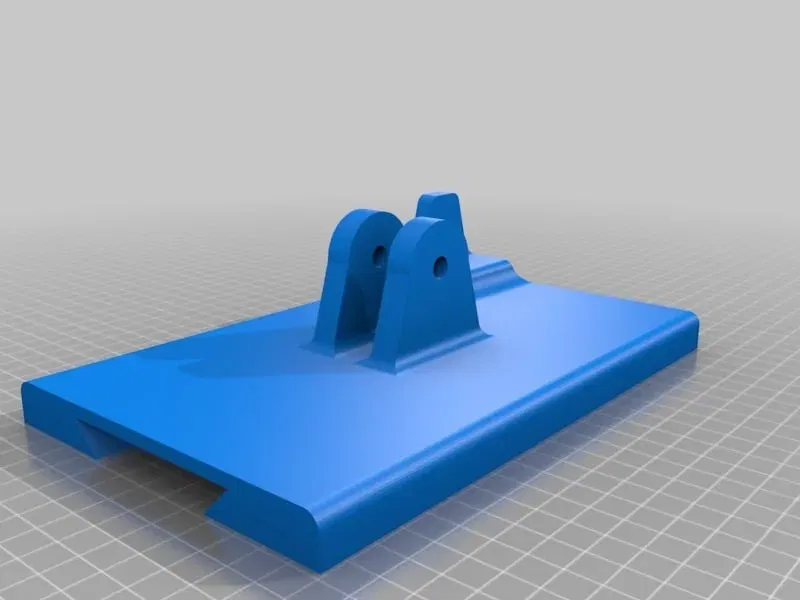

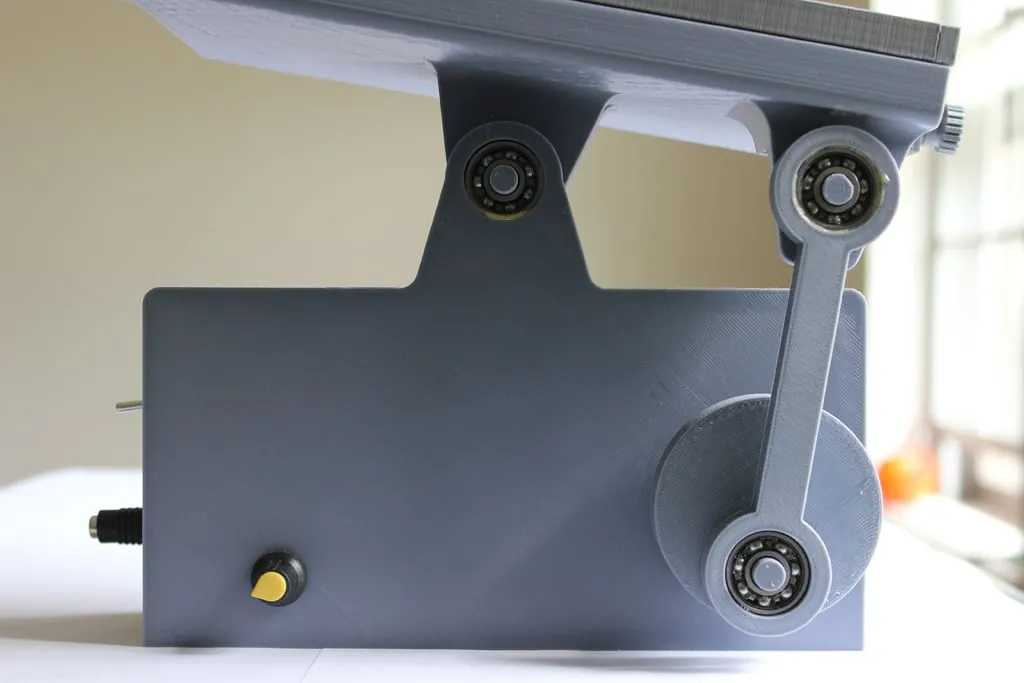

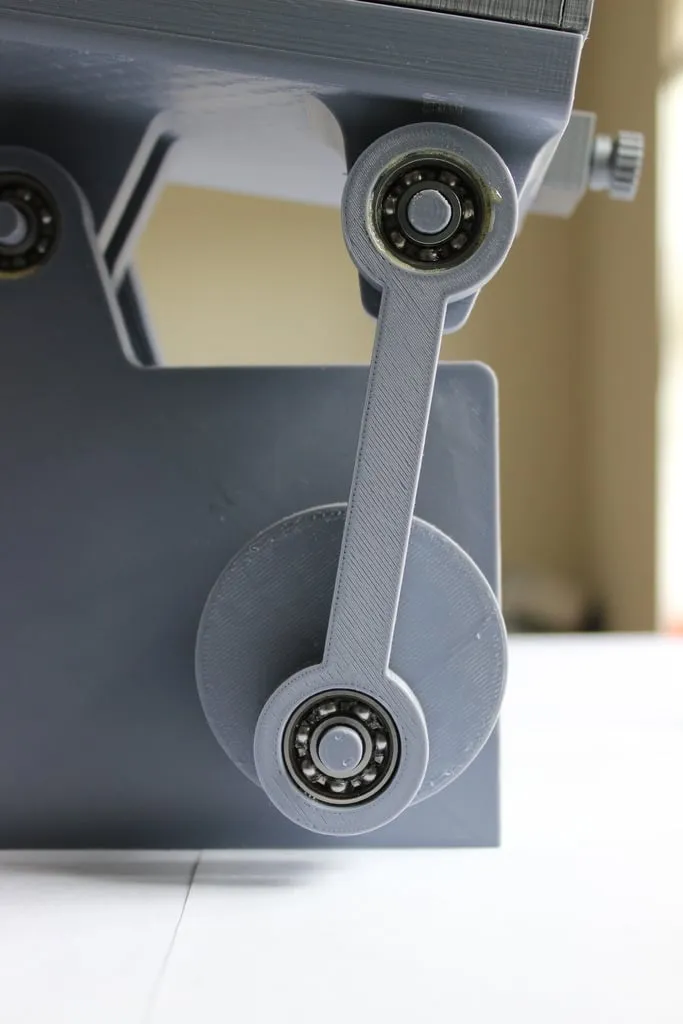

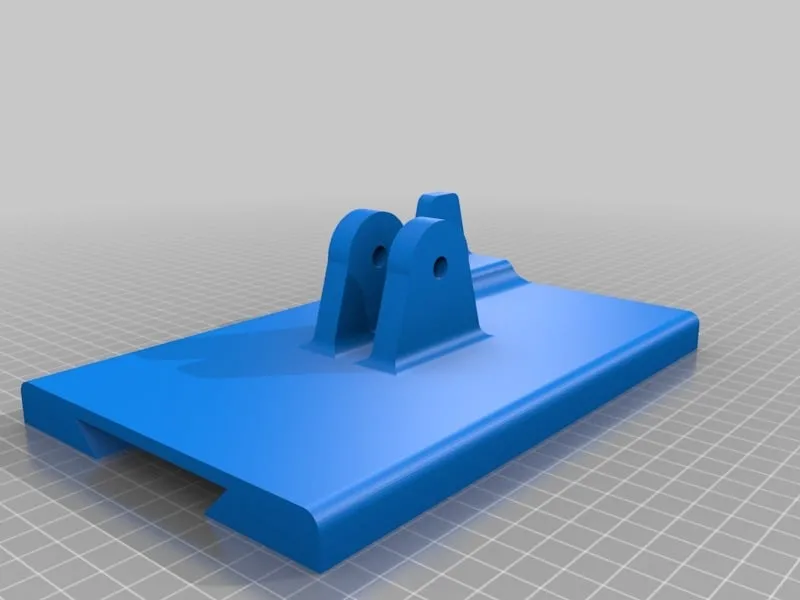

Thiết kế sử dụng một giá đỡ/khay/nền tảng có thể thay đổi để giữ thiết bị thực hiện chuyển động bập bênh để trộn nội dung.
-

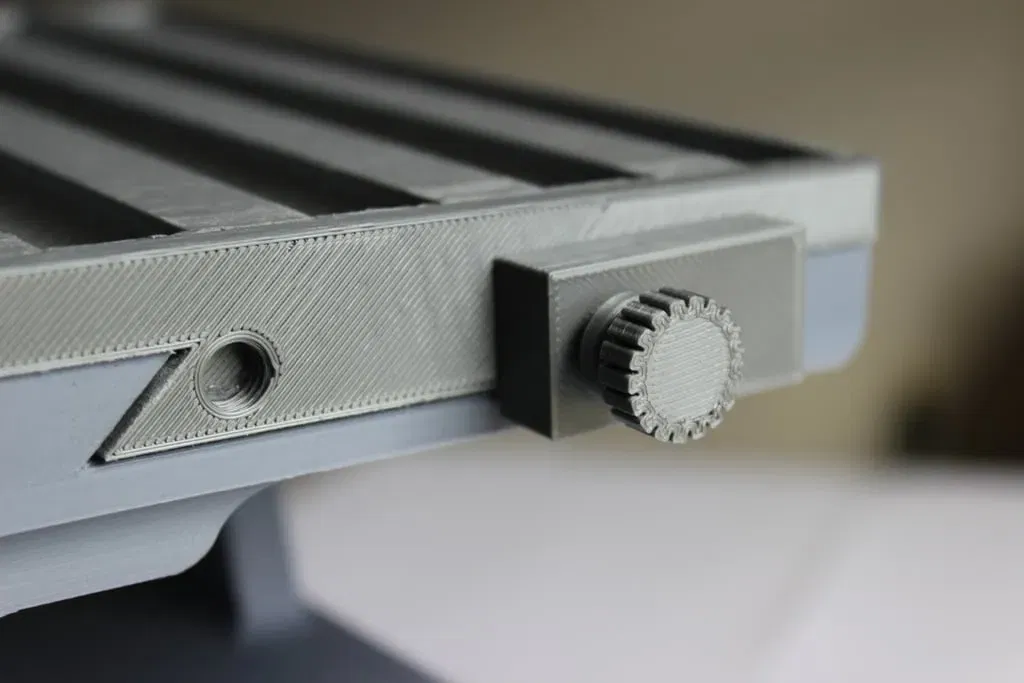

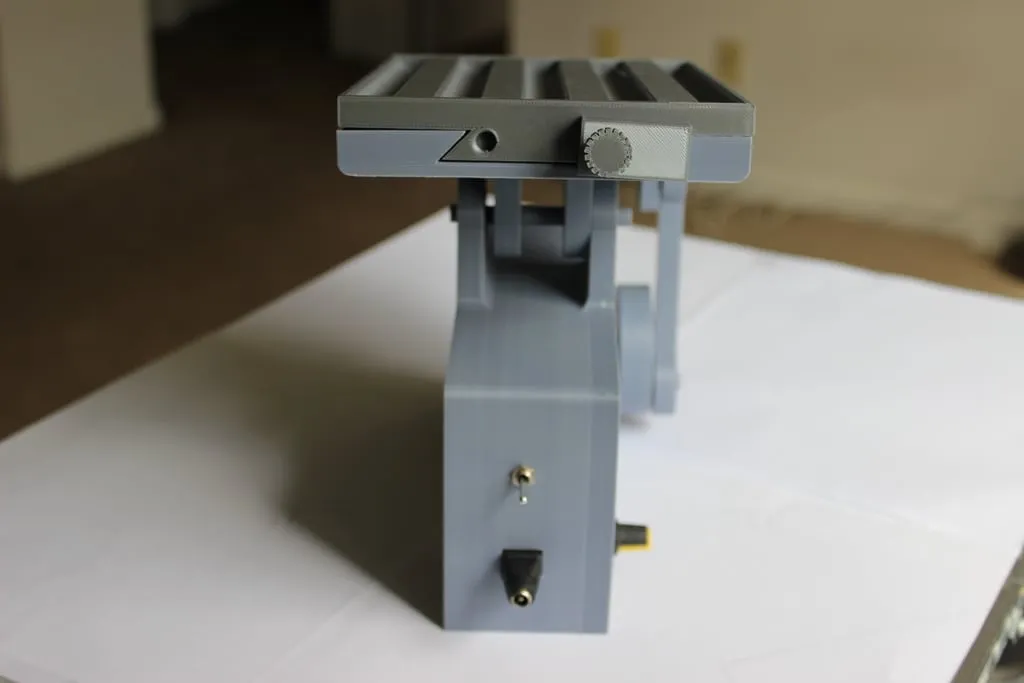

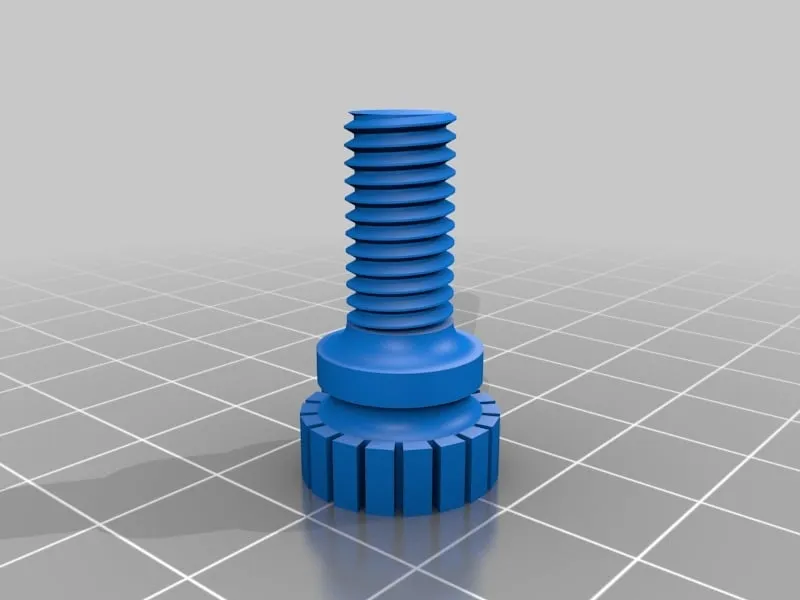

Giá đỡ/khay có thể được cố định tại chỗ bằng cách sử dụng khóa bên ở hai bên.
-
Tôi đã tải lên hai loại giá đỡ/khay cho thứ này: -

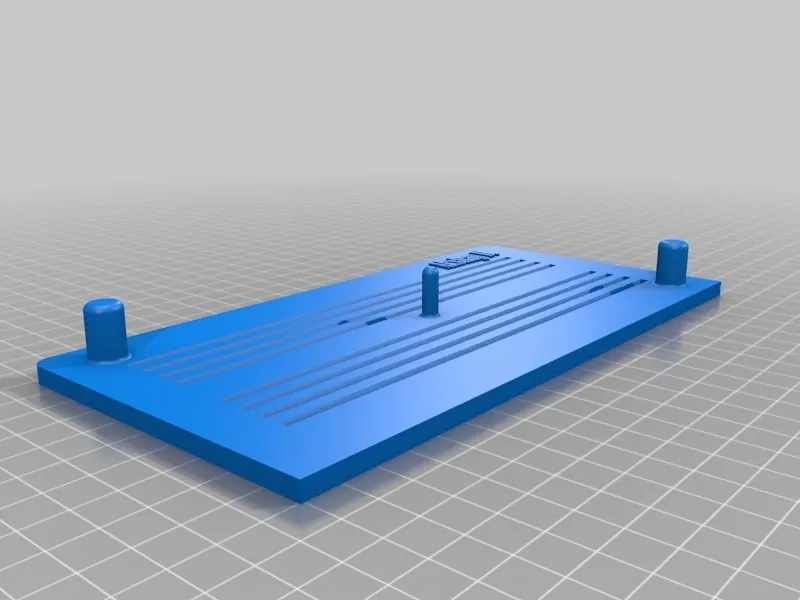

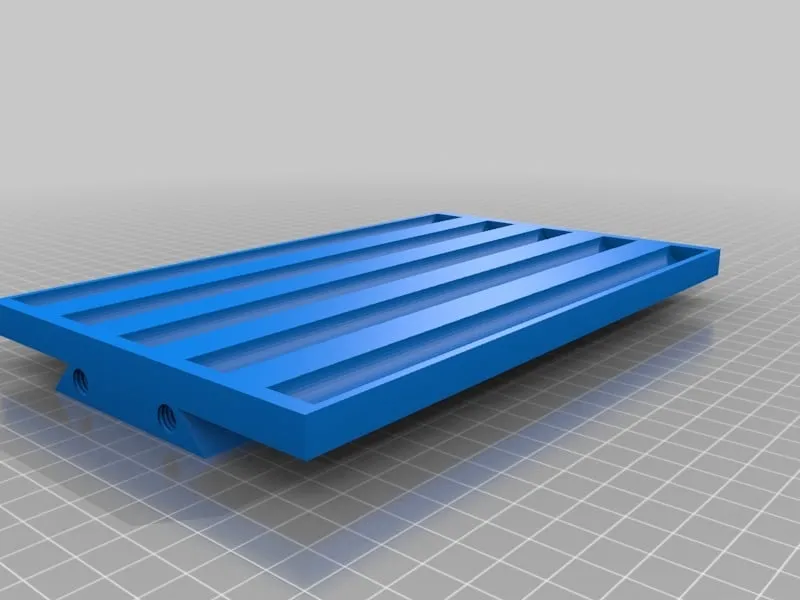

- Giá đỡ ống nghiệm một mảnh

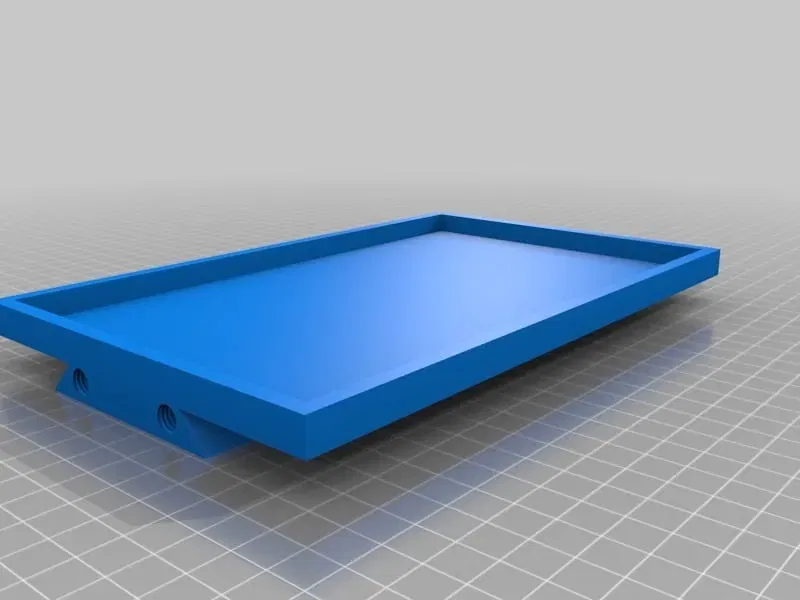

- Khay bình một mảnh
-
Kích thước diện tích bề mặt của khay bình là 205 x 105 milimét.
-

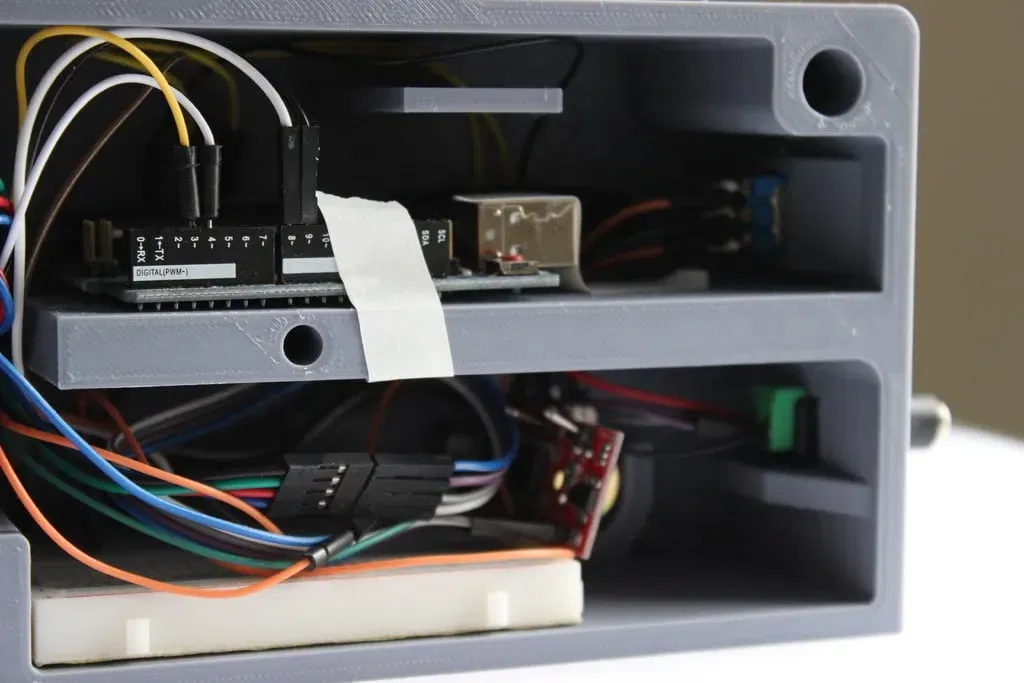

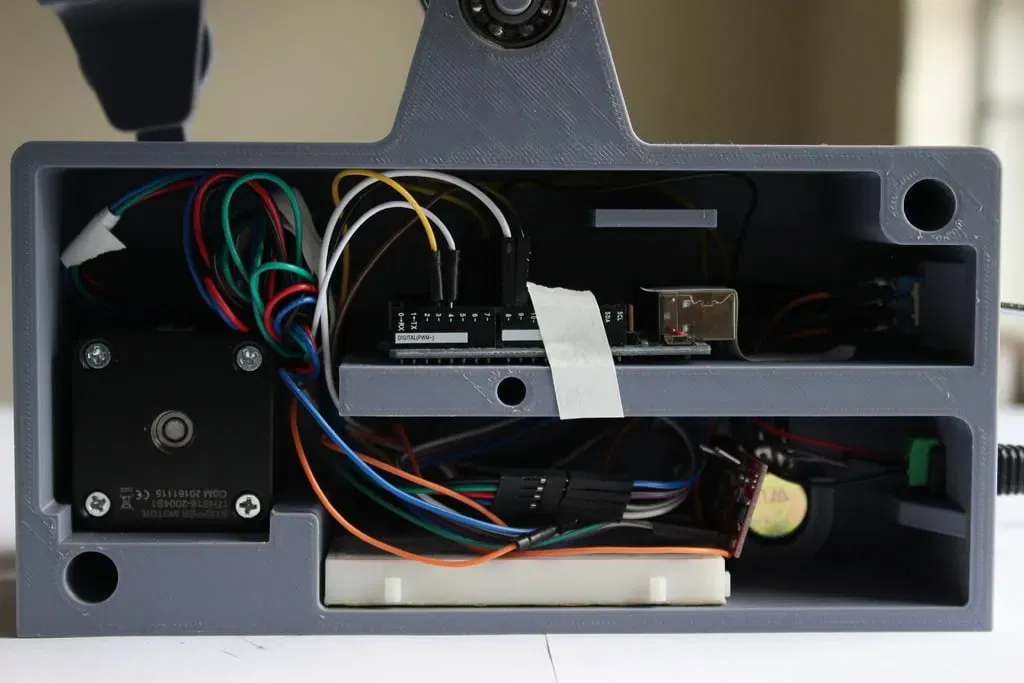

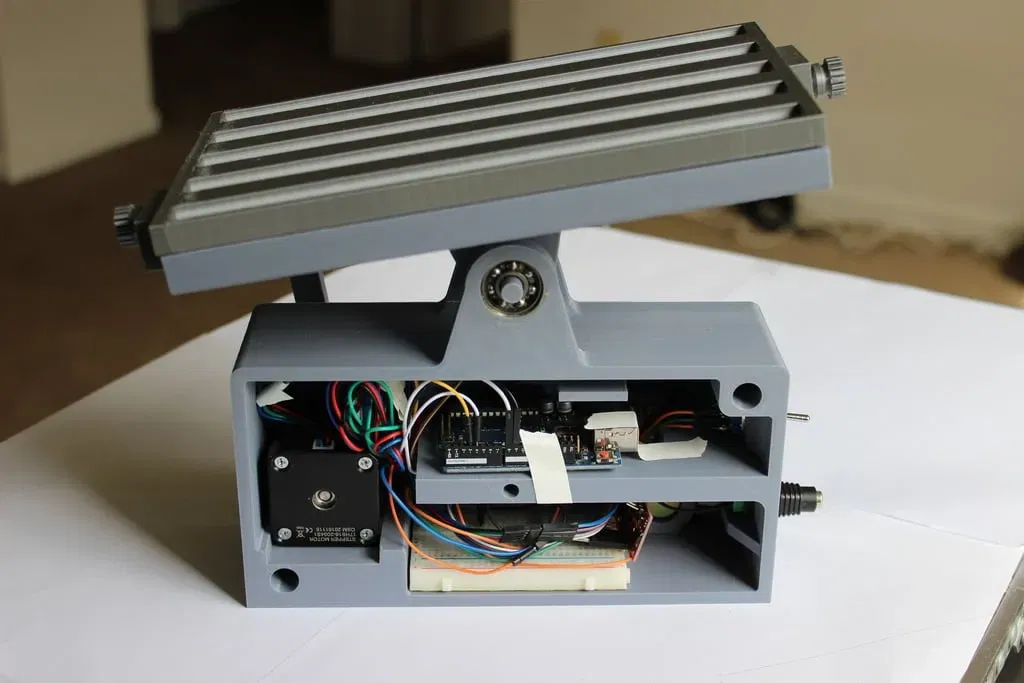

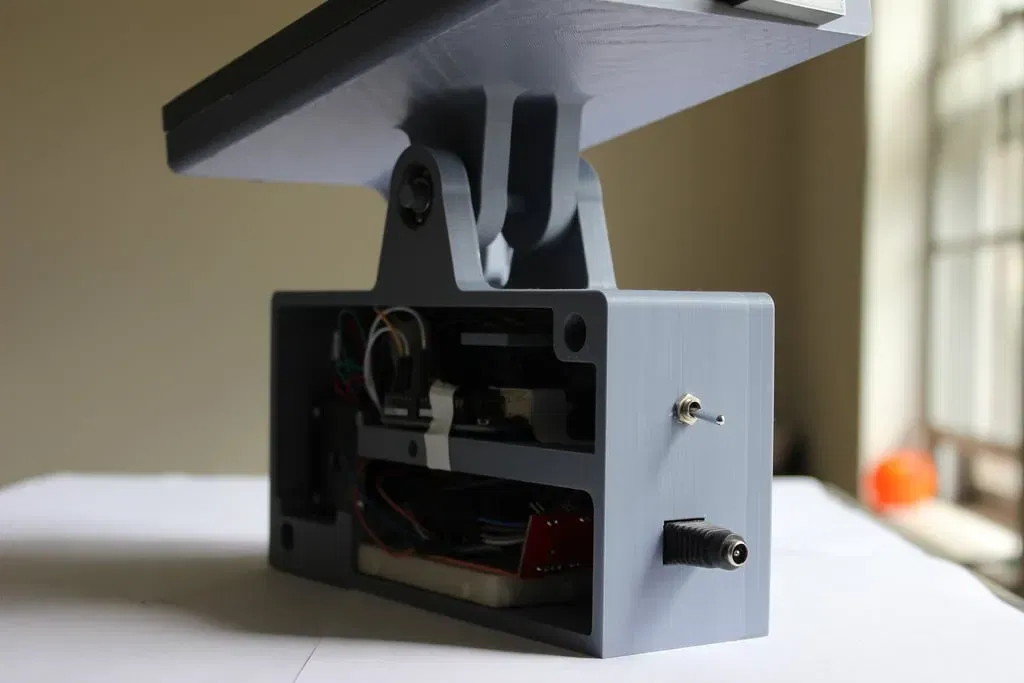

Mô hình nguyên mẫu sử dụng một
- Arduino UNO
- Động cơ bước NEMA 17
- Một EasyDriver v4.4

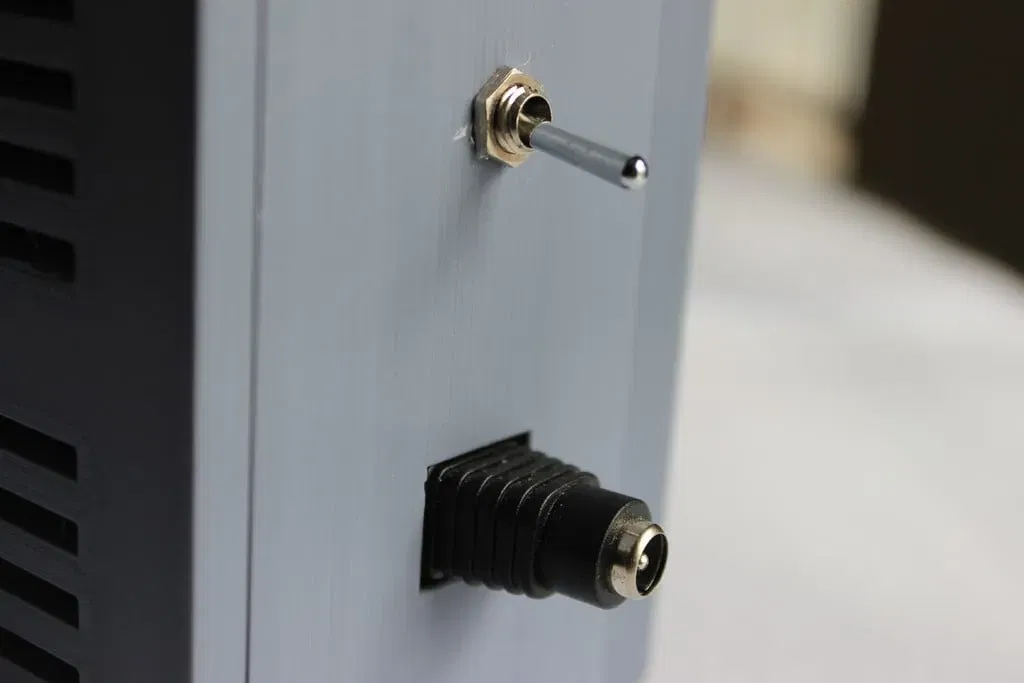

- Một nguồn điện DC 12V

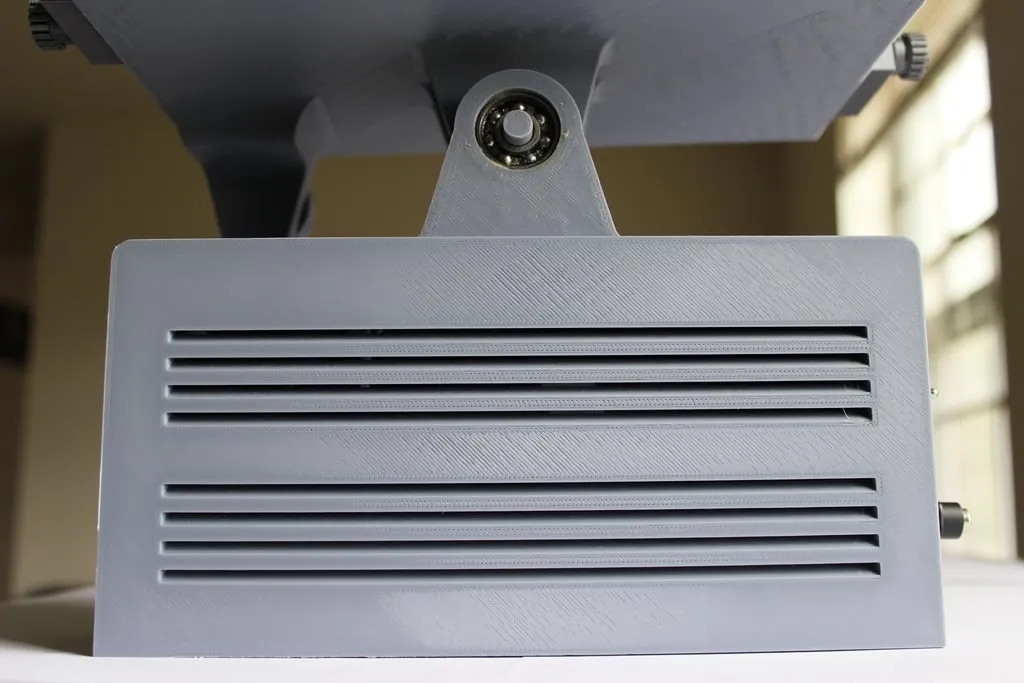

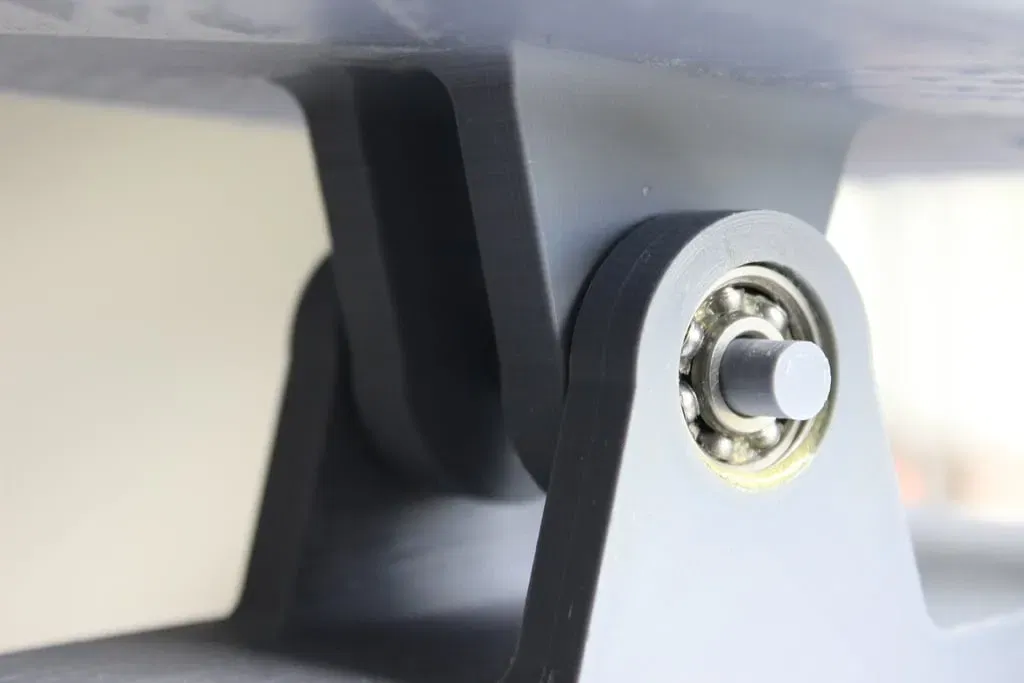

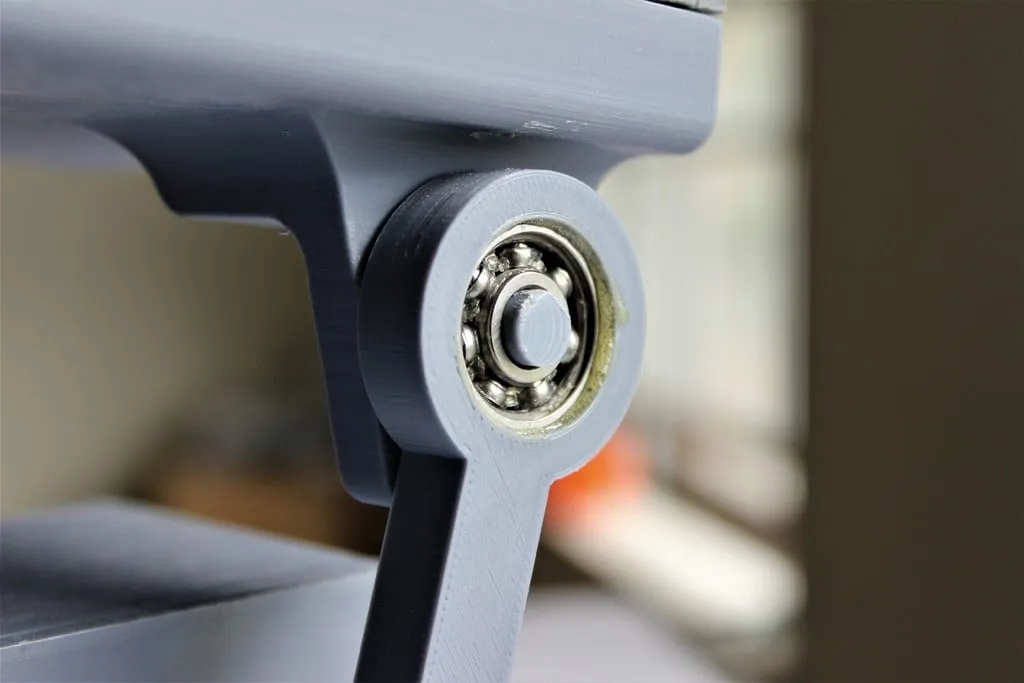

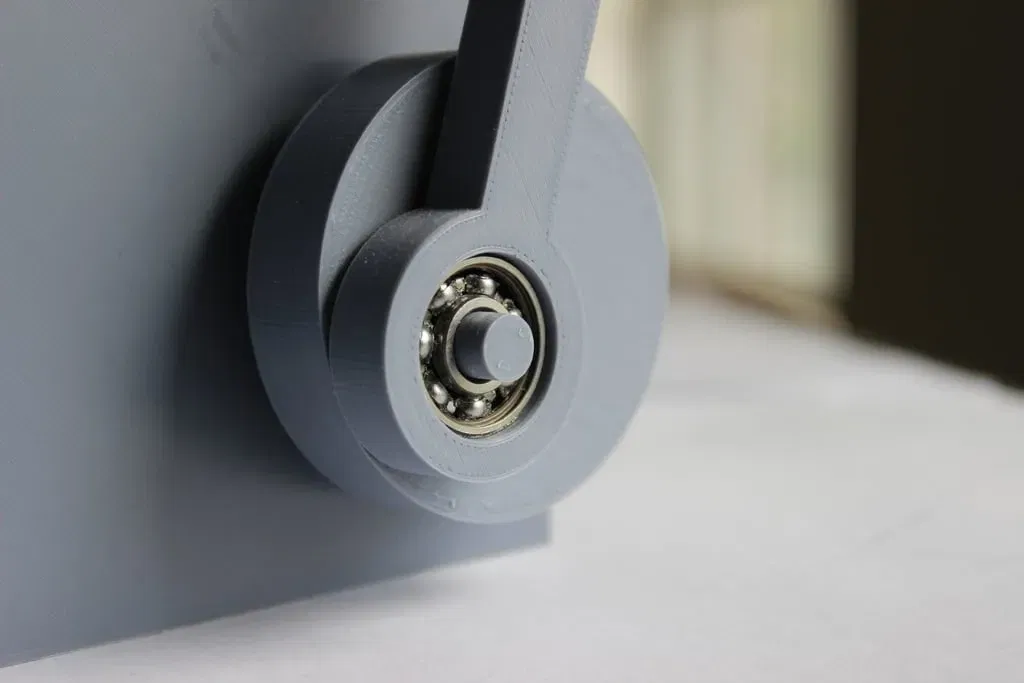

- Vòng bi skateboard dễ dàng có sẵn,
- Và một số thiết bị điện tử cơ bản như dây kết nối, biến trở, bảng mạch và máy hàn.
- Tôi đã mua bộ kit này để tiết kiệm thời gian tìm kiếm các linh kiện riêng lẻ.
-
Dự án là mã nguồn mở và các mô hình in 3-D giống hệt nhau (STL) cùng với hình ảnh sản phẩm cũng có sẵn trên Sàn giao dịch in 3-D của Viện Y tế Quốc gia.
-
Các tệp sơ đồ của mạch, được tạo ra bằng Phần mềm Fritzing, và mã Arduino có sẵn trên Google Drive của tôi.
Xin vui lòng gợi ý thêm một số ý tưởng thiết kế khay/kệ hoặc tự thiết kế và thêm ghi nhận cho thiết kế gốc trong phần remix.
Nếu bạn đánh giá cao thiết kế này, hãy cho nó một Like và chia sẻ với đồng nghiệp của bạn trên mạng xã hội.
Tôi chân thành hy vọng rằng thiết kế và đóng góp của tôi sẽ giúp đỡ nhiều nhân viên nghiên cứu, các phòng thí nghiệm nhỏ, phòng thí nghiệm ướt, v.v. những người dự định kết hợp thiết bị phòng thí nghiệm như thế này với ngân sách hạn hẹp. Tôi luôn chào đón bất kỳ hình thức phản hồi xây dựng, gợi ý, mẹo cải tiến và các phương pháp khác mà bạn muốn tích hợp.
