Hộp đựng mạch điện tử 5x7cm in 3D có khe tản nhiệt

Hộp đựng mạch điện tử đa năng kích thước 5x7cm

Nếu anh em đang mày mò chế cháo các mạch điện tử và cần một chiếc vỏ hộp gọn gàng, chuyên nghiệp để bảo vệ dự án của mình, thì mẫu thiết kế này chính là giải pháp dành cho bạn. Hộp được thiết kế tối ưu hóa cho các loại perfboard tiêu chuẩn kích thước 5x7cm, giúp cố định mạch bên trong một cách chắc chắn và an toàn. Đây là món phụ kiện không thể thiếu cho những ai thích làm DIY các thiết bị như mạch điều khiển DC, mạch nguồn hoặc các dự án nhỏ khác cần độ bền cao.

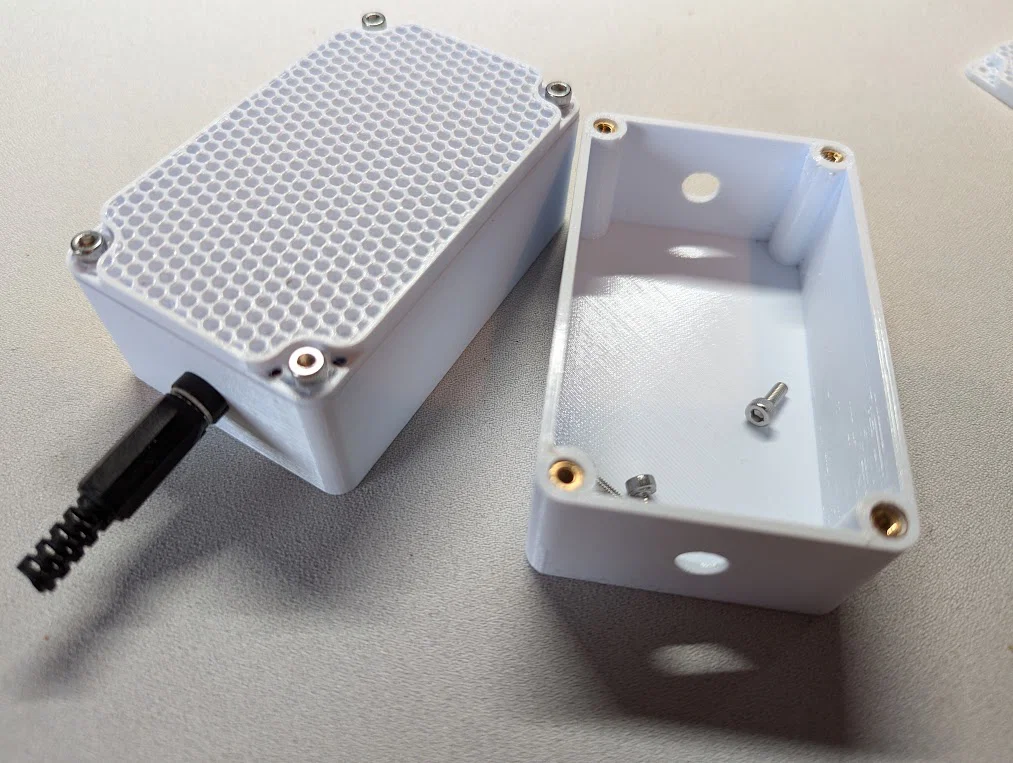

Điểm thú vị của thiết kế này nằm ở phần nắp hộp. Bạn có thể tùy chọn in nắp với cấu trúc dạng lưới tổ ong bằng cách bỏ lớp bottom và top layers trong cài đặt slicer, giúp tạo ra các lỗ thông gió tự nhiên, cực kỳ hiệu quả để tản nhiệt cho các linh kiện bên trong hoạt động ổn định. Việc sử dụng heat inserts cũng là một lựa chọn thông minh, giúp việc tháo lắp hộp trở nên dễ dàng và bền bỉ hơn rất nhiều so với việc bắt vít trực tiếp vào nhựa. Chiếc hộp này không chỉ bảo vệ mạch điện của bạn khỏi bụi bẩn hay va chạm, mà còn giúp bàn làm việc của bạn trở nên gọn gàng và trông chuyên nghiệp hơn hẳn.

Dưới đây là một số lưu ý quan trọng khi bắt tay vào in và sử dụng mẫu hộp này:

• Kích thước vừa vặn hoàn hảo cho các board perfboard 5x7cm thông dụng nhất.
• Tận dụng tính năng tản nhiệt bằng cách in phần nắp rỗng (bỏ top/bottom layer) để luân chuyển không khí tốt hơn.
• Yêu cầu sử dụng 4 ốc vít M3 và 4 heat inserts M3 để lắp ráp phần thân và nắp, đảm bảo cấu trúc vô cùng chắc chắn.
• Chất liệu in khuyến nghị: PLA hoặc PETG đều ổn, nhưng nếu mạch tỏa nhiệt nhiều thì nên ưu tiên PETG hoặc ABS để chịu nhiệt tốt hơn.
• Cài đặt độ phân giải layer height từ 0.2mm là đủ đẹp và chắc, không cần in quá mịn.
• Hãy đảm bảo bạn đã đo đạc kỹ vị trí lỗ cắm jack nguồn trên thành hộp để phù hợp với linh kiện bạn đang dùng.

Hy vọng thiết kế này sẽ giúp anh em hoàn thiện các dự án điện tử cá nhân một cách chỉn chu và đẹp mắt hơn. Đừng quên chuẩn bị đầy đủ ốc vít và heat inserts trước khi in để lắp ráp hoàn chỉnh ngay khi in xong nhé!
