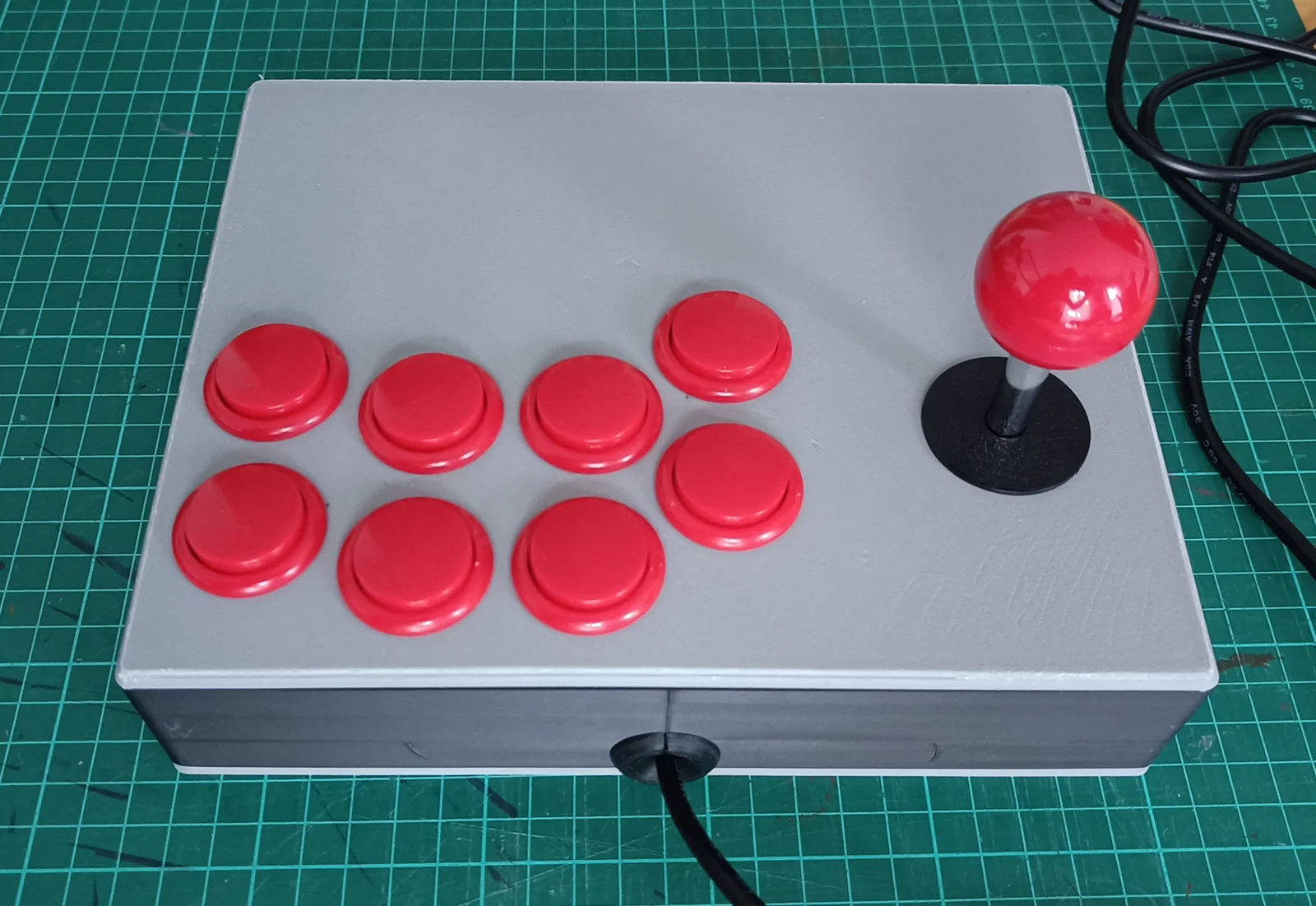

Arcade joystick (không lộ ốc, layout arcade Nhật)

Arcade joystick không lộ ốc vít.

Thiết kế nhằm không để lộ ốc, lắp ráp tối thiểu, ít vật liệu/phụ kiện bổ sung, và có thêm khoảng trống để gác tay khi sử dụng.

Kích thước: 225 x 180 x 49 mm

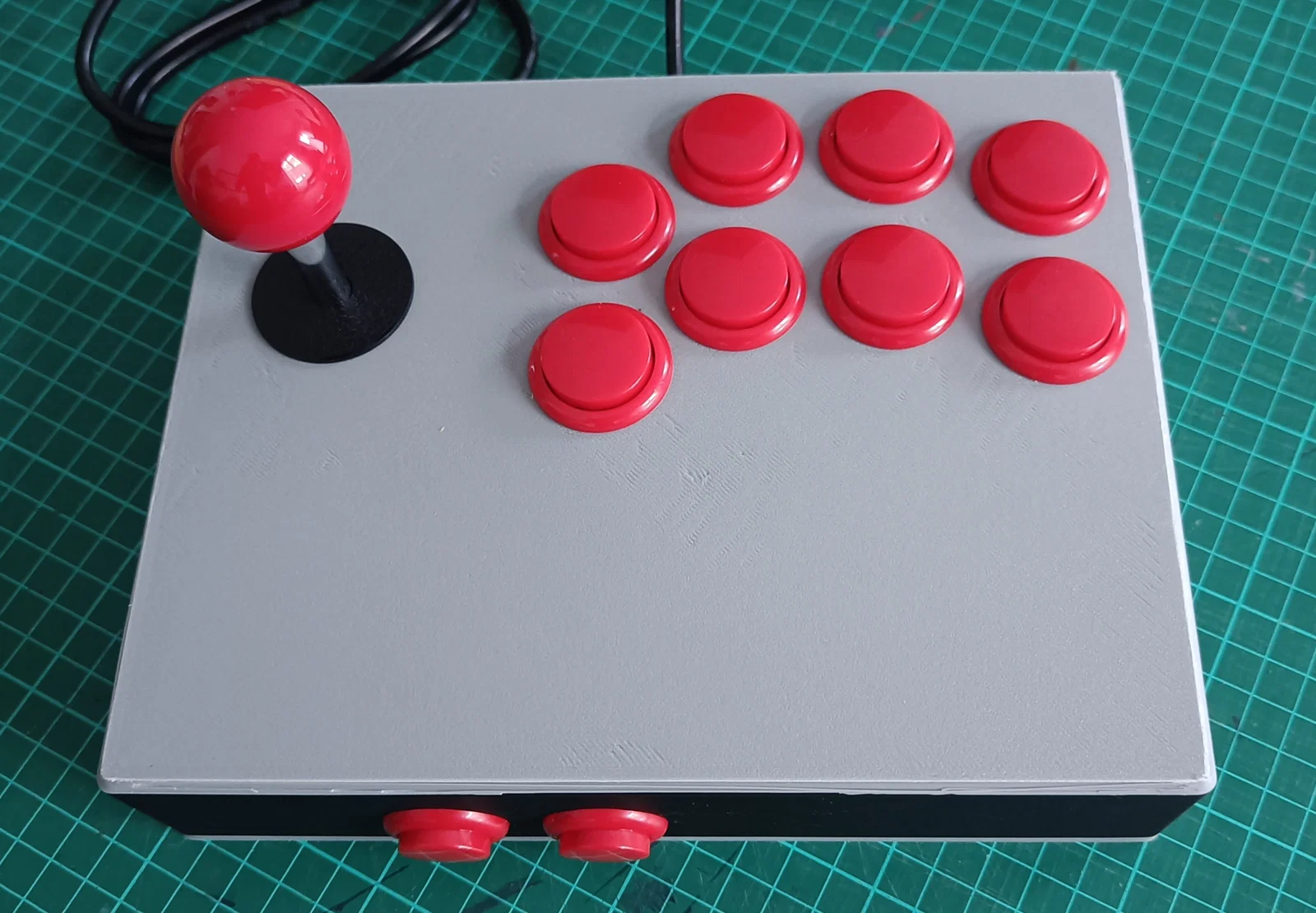

Bố cục nút: Bố cục arcade Nhật tiêu chuẩn, không nghiêng ( Slagcoin.com)

Tương thích joystick arcade loại Sanwa JLX-TP và 8 nút 30mm + 2 nút 24mm kiểu Sanwa.

Bill of Materials

• 1x: joystick (loại Sanwa JLX-TP)

• 8x: nút 30mm (loại Sanwa OBSF-30)

• 2x: nút 24mm (loại Sanwa OBSF-24)

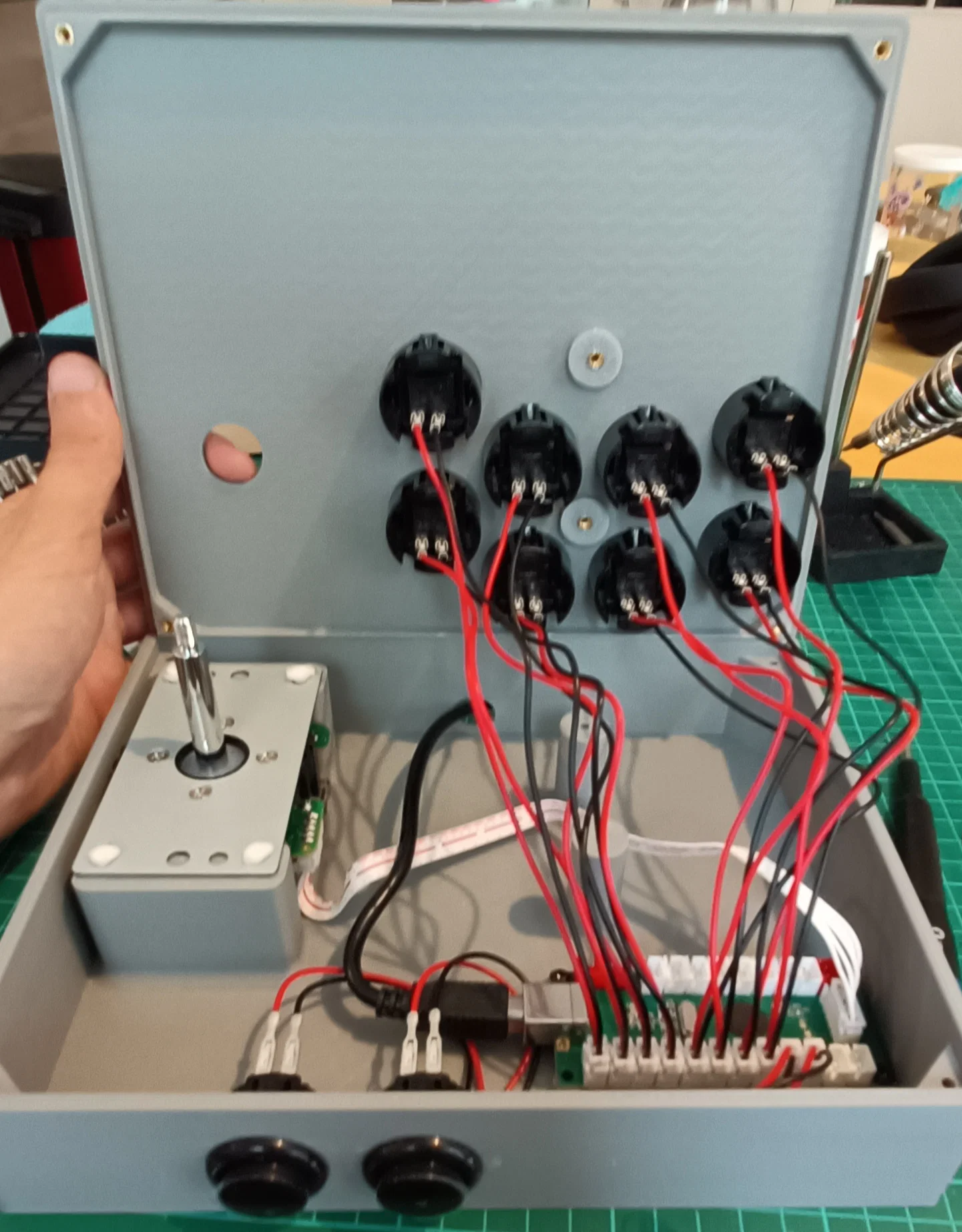

• (Mình dùng một bộ kit “sanwa” dạng lookalike/copy như cái này, bộ của mình có cổng USB type B trên PCB; còn cái này)

• Insert M3 (tối thiểu x7)

• Ốc M3x14 (tối thiểu 4 cái để ráp hộp + panel)

• Ốc M3x6 (tối thiểu x2 cho PCB/encoder)

• Insert M4 x4

• Ốc M4x6 x4

In với nozzle 0.4mm và layer height 0.24mm

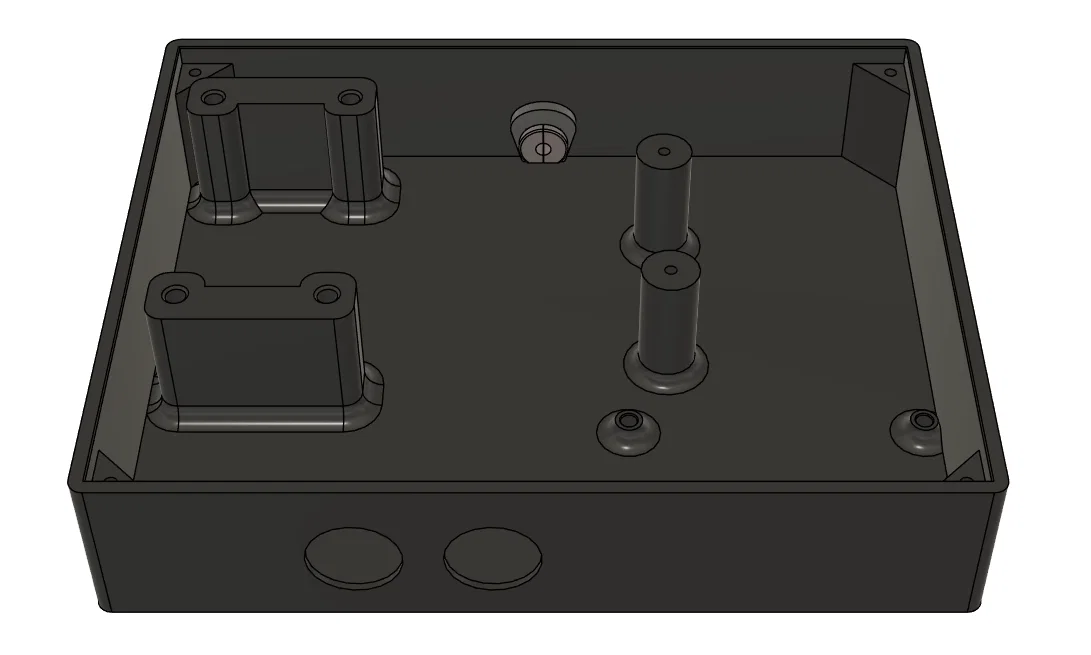

Box: Dùng organic supports cho các lỗ ốc (gỡ dễ, chỉ cần đẩy ra là được)

– Có thêm file STEP để chỉnh theo insert/ốc hoặc nút của bạn
