Voron 0.1 filament latch (1515 extrusion) – chốt panel mở/đóng nhanh
Bộ filament latch cho Voron 0.1 dùng với 1515 extrusion, giúp mở/đóng panel nhanh. Có nhiều kích thước theo độ dày panel/foam, khuyến nghị in test để kiểm tra độ fit trước khi in nhiều.
Mô tả

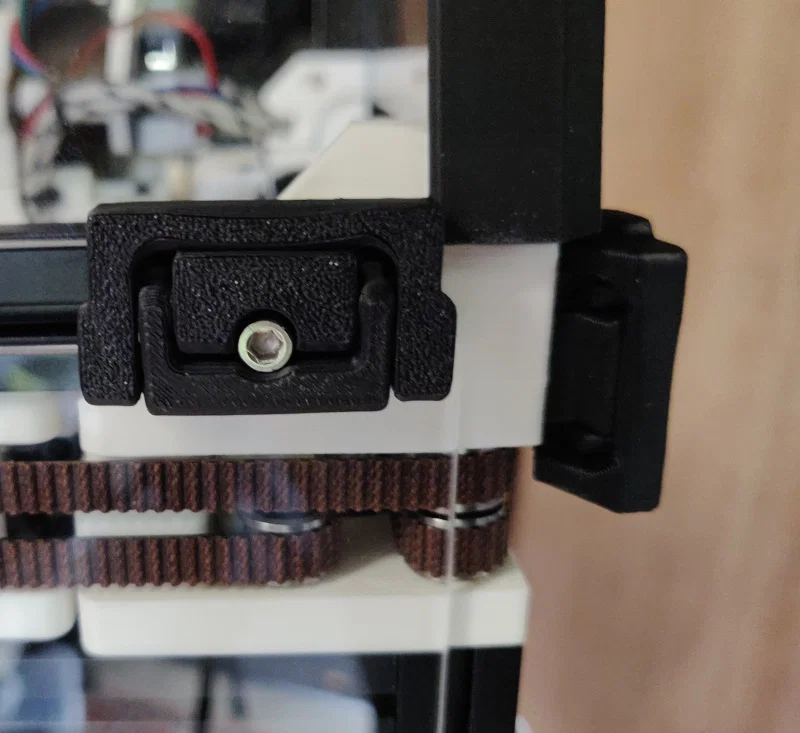

Latch cho panel trên 1515 extrusion
Đây không phải ý tưởng nguyên bản. Muốn xem thông tin (history) thì vô đây
Phần cứng (Hardware)
- m3x12
- Chỉ mới test với extrusions của LDO; nếu bạn dùng loại khác thì có thể phải chỉnh lại các pin (có gì cho mình biết với)
Lắp ráp (Assembly)
- In các part (nên in thử trước để coi fit ổn chưa rồi hẵng in hàng loạt)
- Lắp đúng chiều/đúng hướng
- Luồn 2 đoạn filament ngắn nối middle hinge với hinge body, mỗi bên 1 đoạn
- Luồn 1 đoạn filament dài nối middle hinge với outer hinge
- Filament sẽ hơi khít ở phần hinge arms nhưng phần pivot thì cố tình để lỏng hơn
- Gắn lên frame bằng m3 nut hoặc tương tự, dùng vít m3x12
- Có người dùng yêu cầu thêm handle để mở latch; nếu bạn thấy khó mở thì in thêm cái handle đó luôn
Các thiết kế (Designs)
Chọn size dựa theo độ dày panel và foam. Lúc nào cũng nên in test trước khi mặc định size sẽ hợp với bạn.
NewLatch-v0.1-TopHat-?.?mm.stl - dùng cho vòng perimiter ở phía trên các panel hông để tạo khoảng hở cho top hat
NewLatch-v0.1-TopRear-?.?mm.stl - dùng cho các latch phía trên của electronics panel
NewLatch-v0.1-?.?mm.stl - dùng cho tất cả chỗ còn lại
CAD
Bạn có thể lấy file CAD từ GitHub của mình tại https://github.com/richardjm/voron-parts/tree/main/voron-0.1/FilamentLatch
