Gara Han – Fast & Furious Tokyo Drift (Cho xe Hot Wheels & tỉ lệ 1/64)

Mọi góp ý đều rất hoan nghênh! Cứ thoải mái tham gia nhóm Facebook của mình để cho mình biết bạn muốn gì: https://www.facebook.com/groups/1115757609295068

Nếu bạn thích những gì mình làm, cân nhắc ủng hộ mình qua Patreon: https://www.patreon.com/gigapenguin3dprints/posts

Gói Patreon bao gồm tất cả các thiết kế trả phí và còn nhiều hơn nữa!

License bán hàng (seller license) có sẵn ở Patreon Seller's Tier

Mô tả

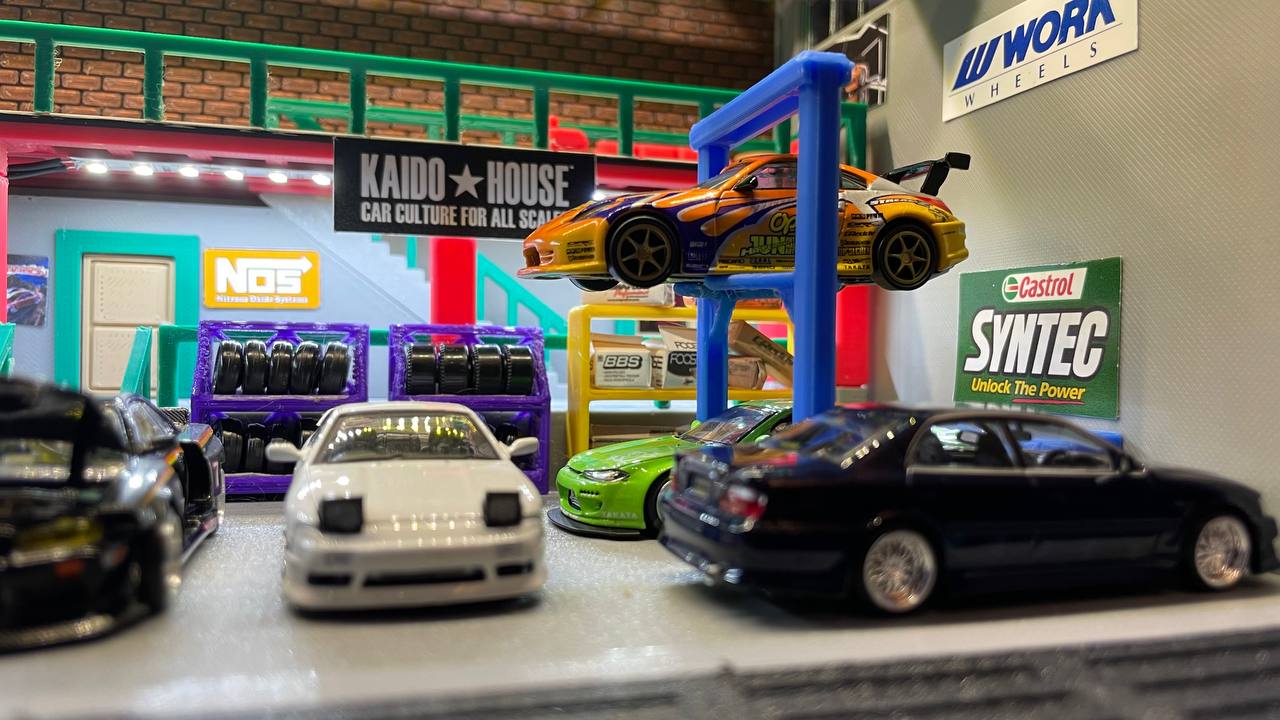

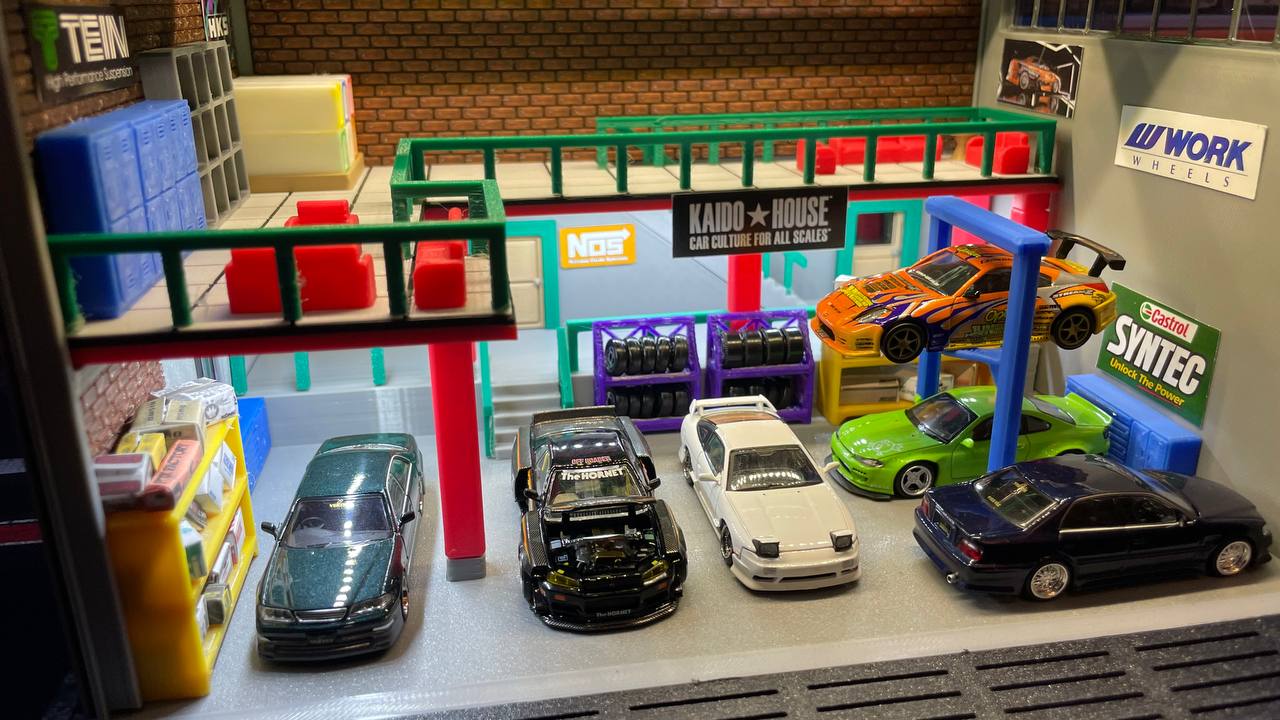

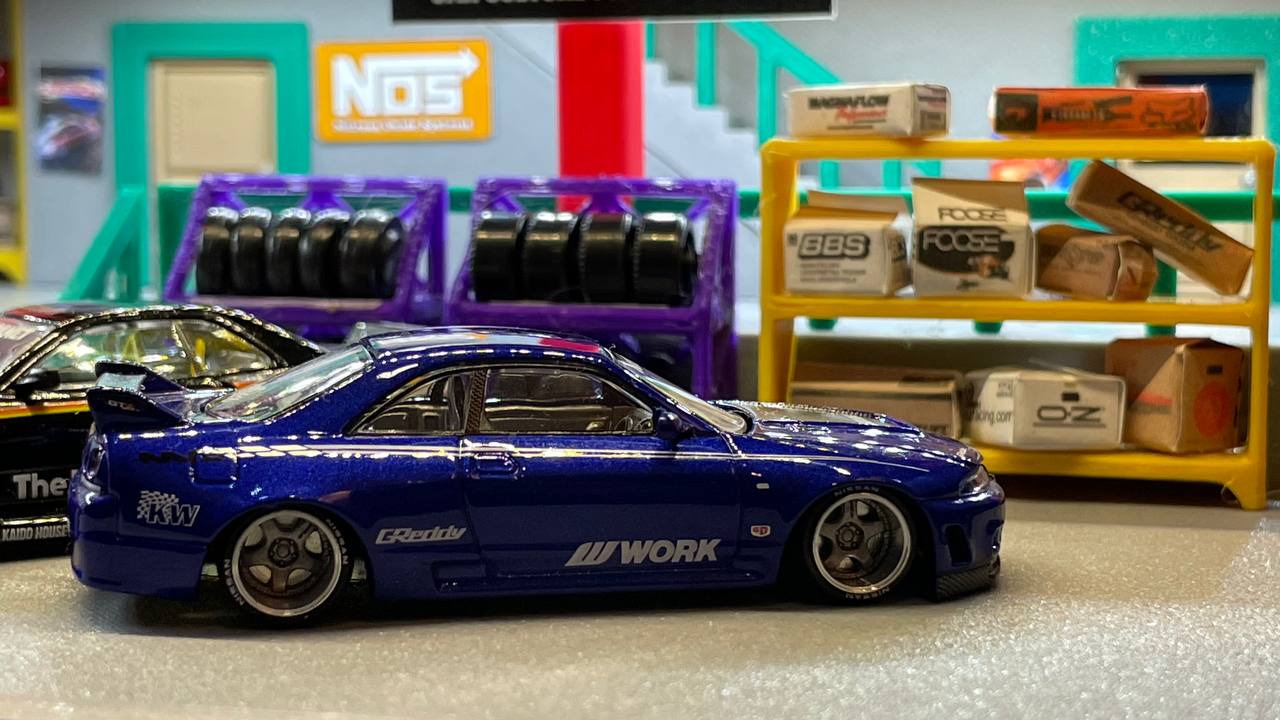

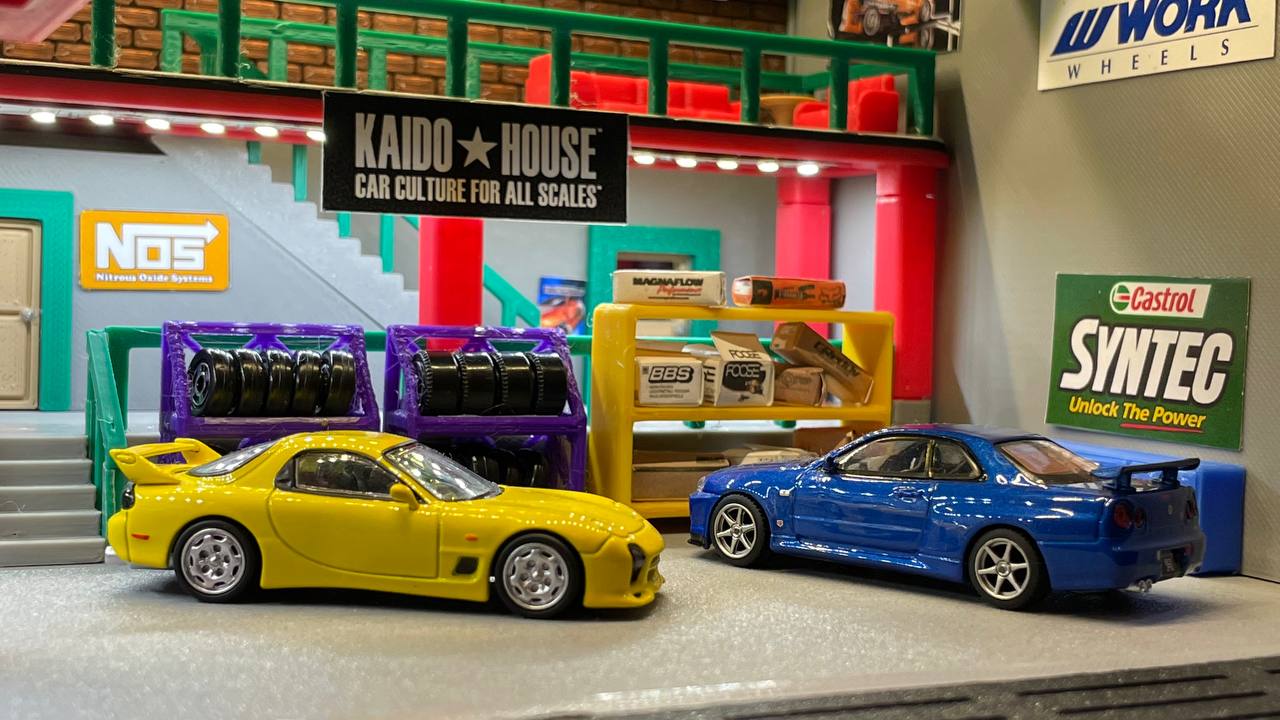

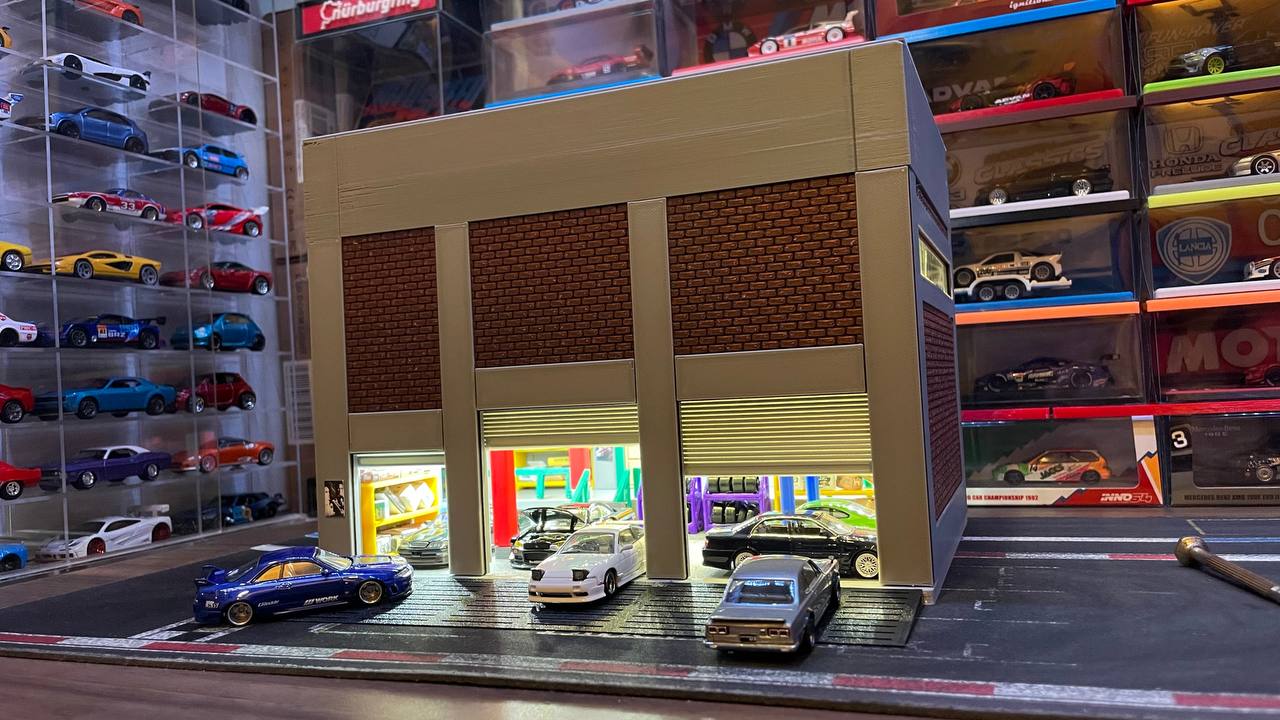

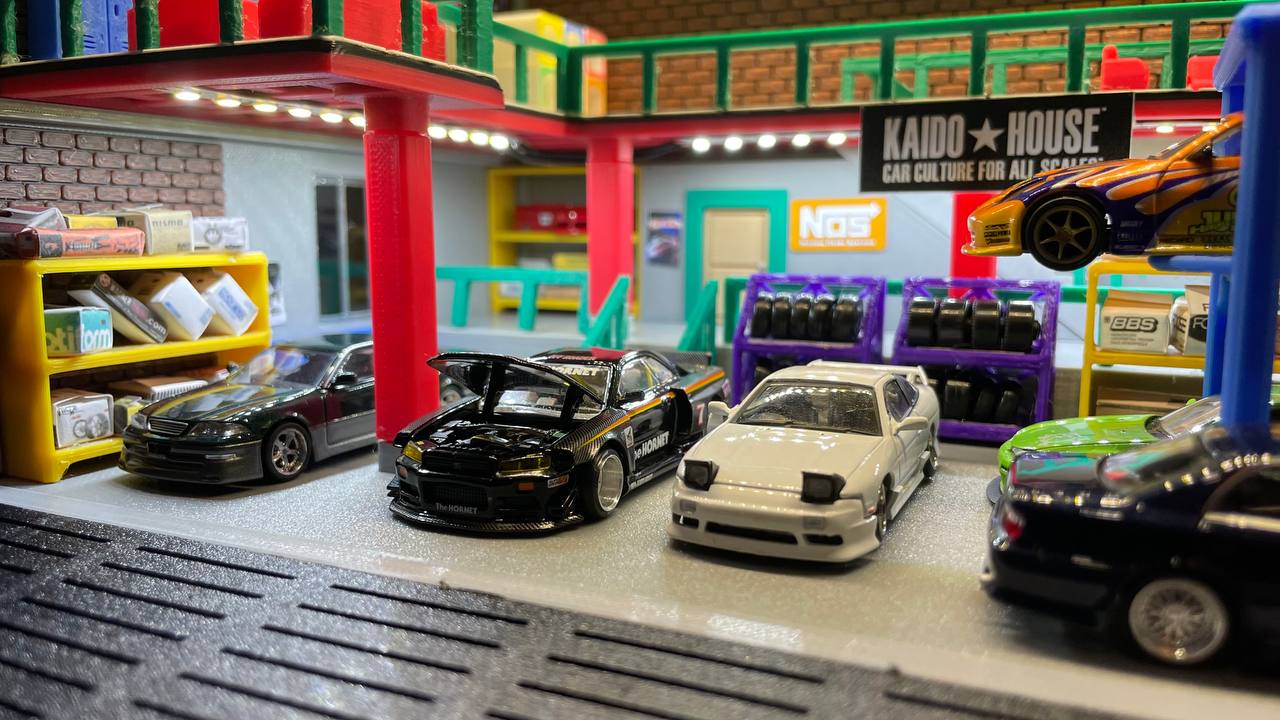

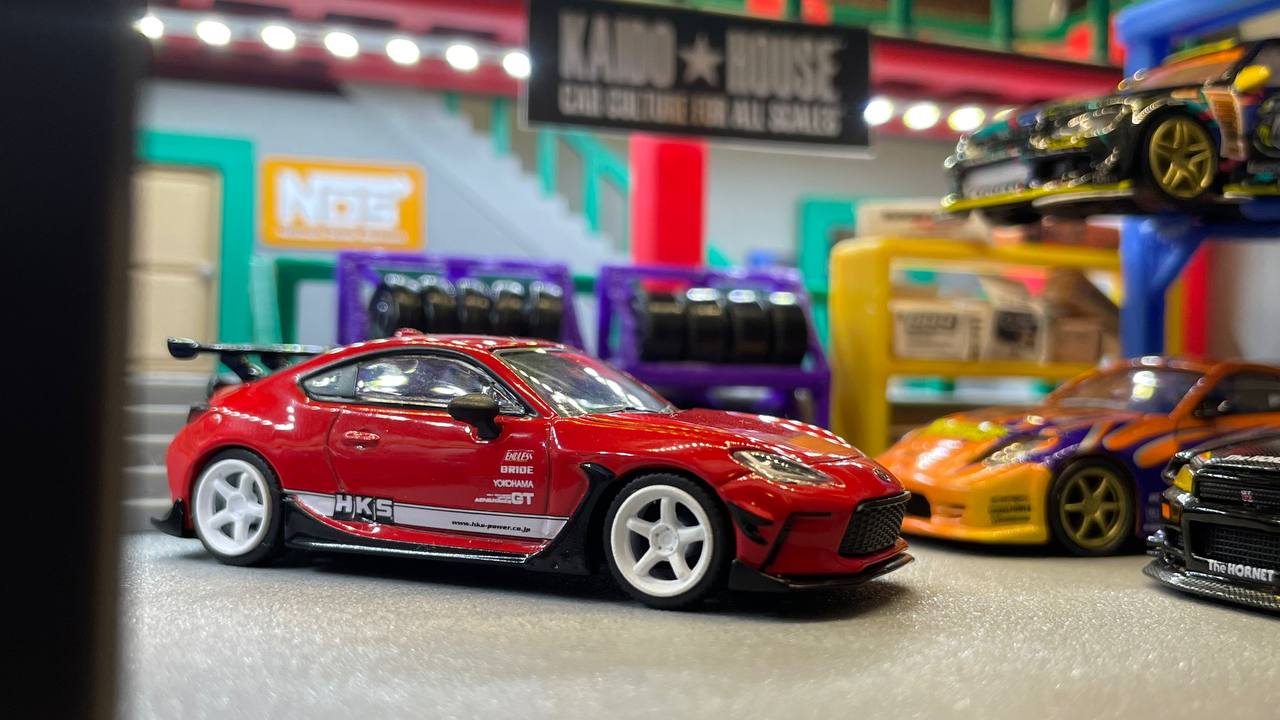

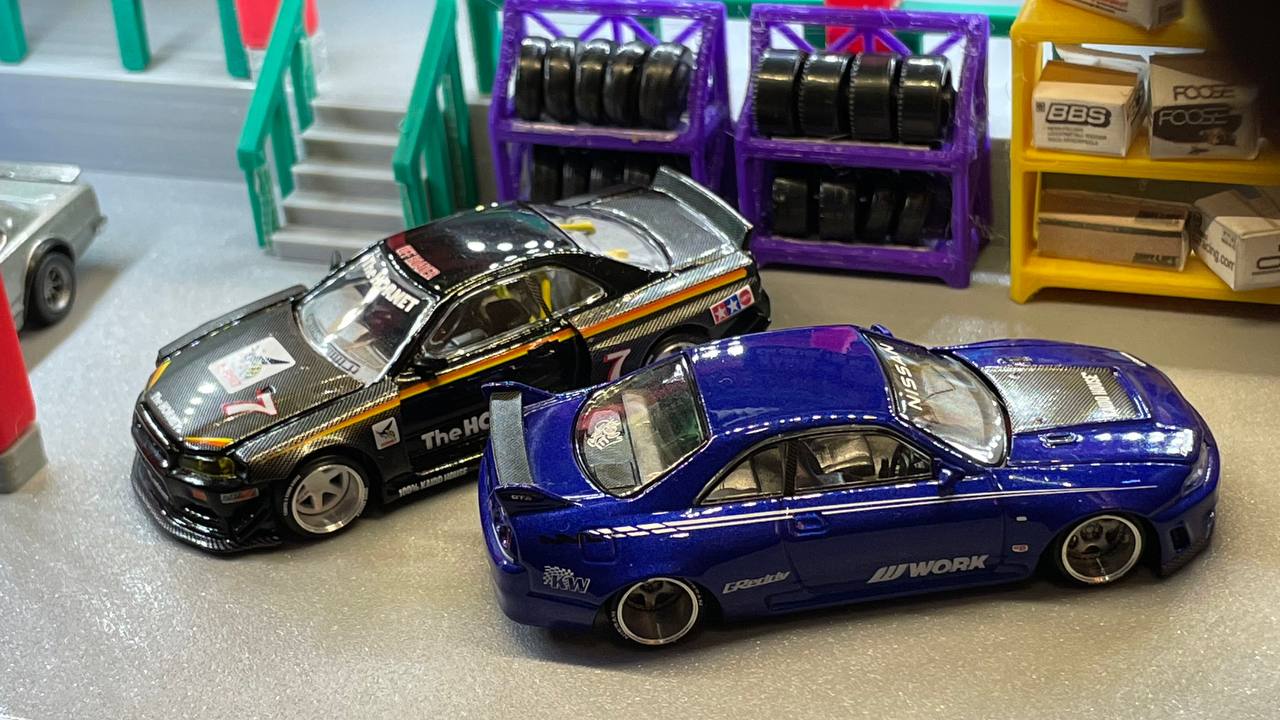

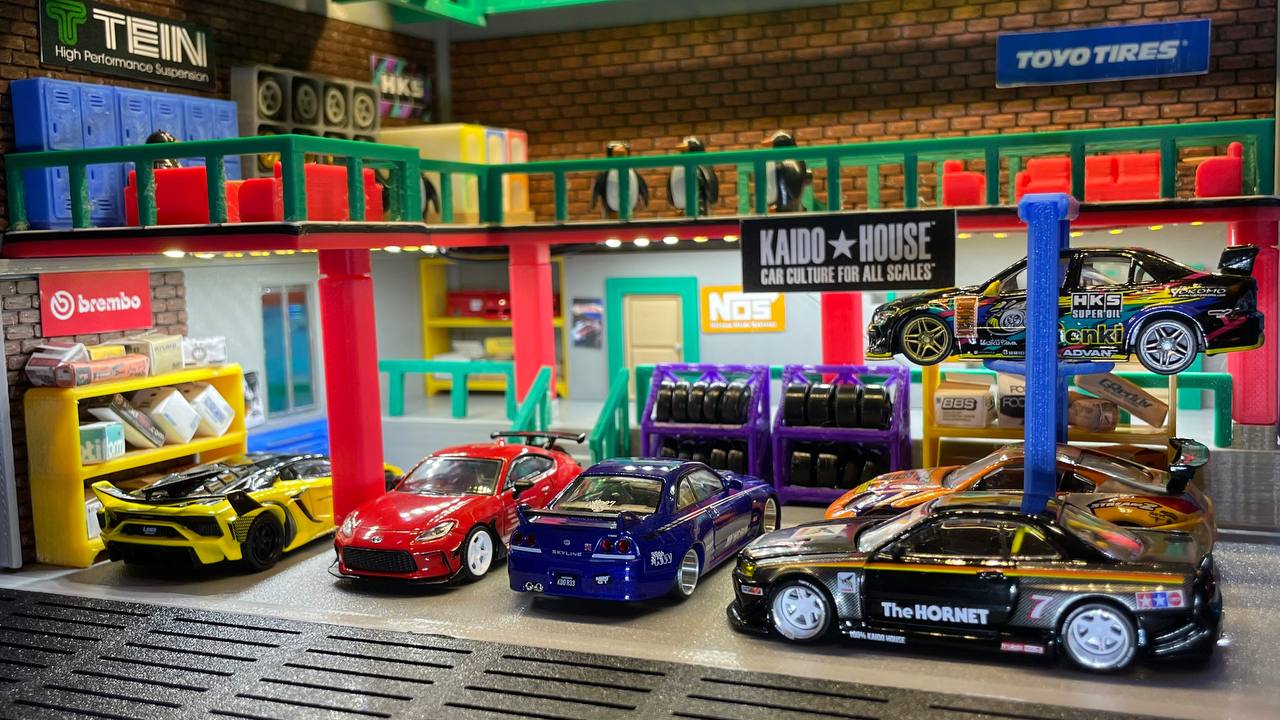

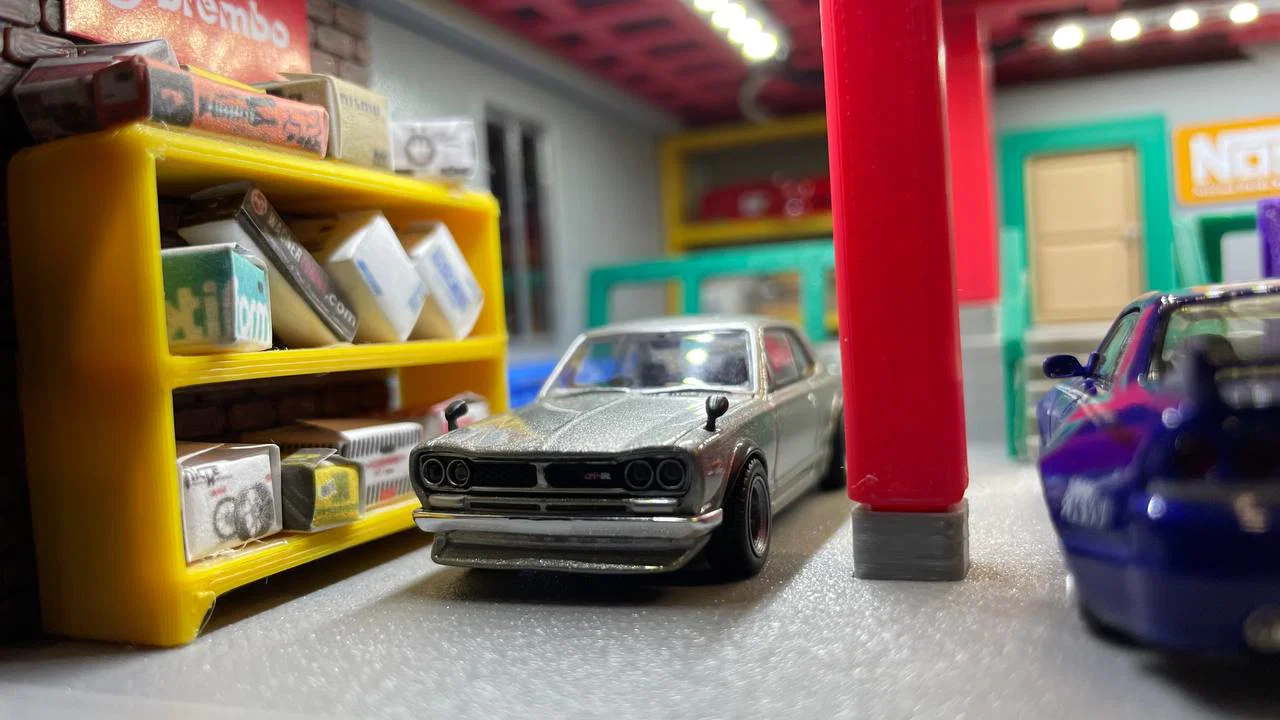

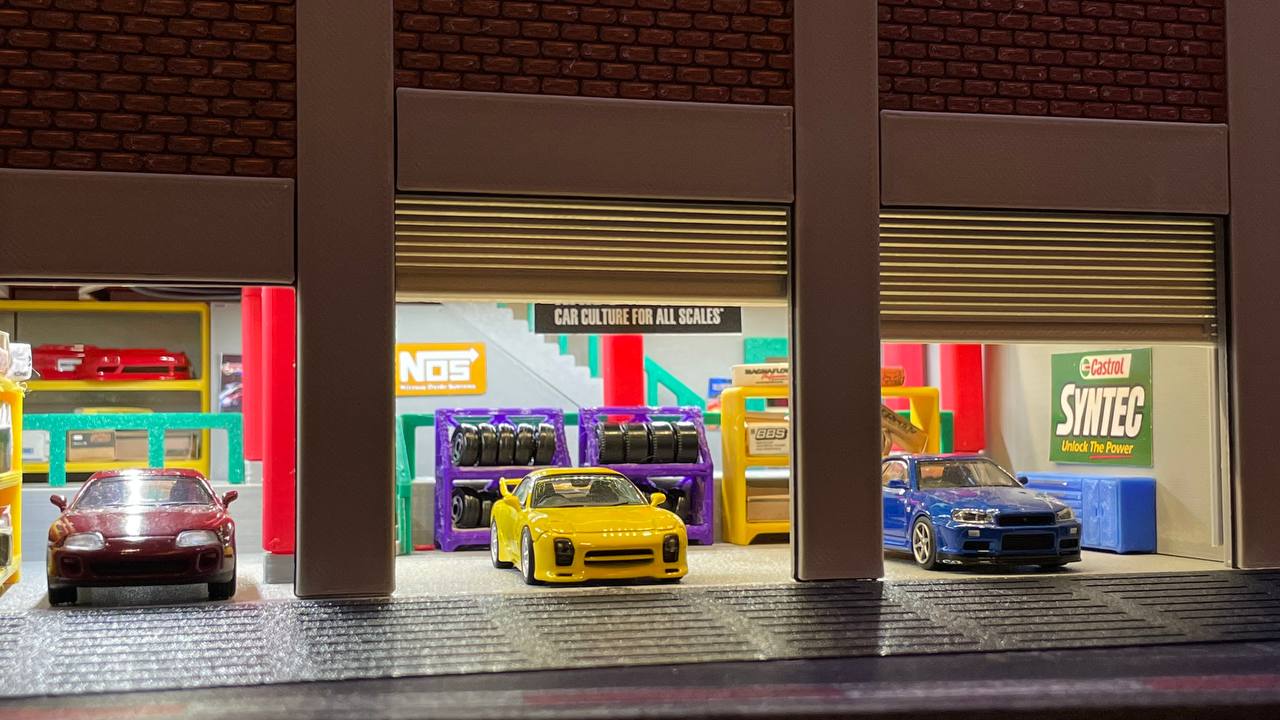

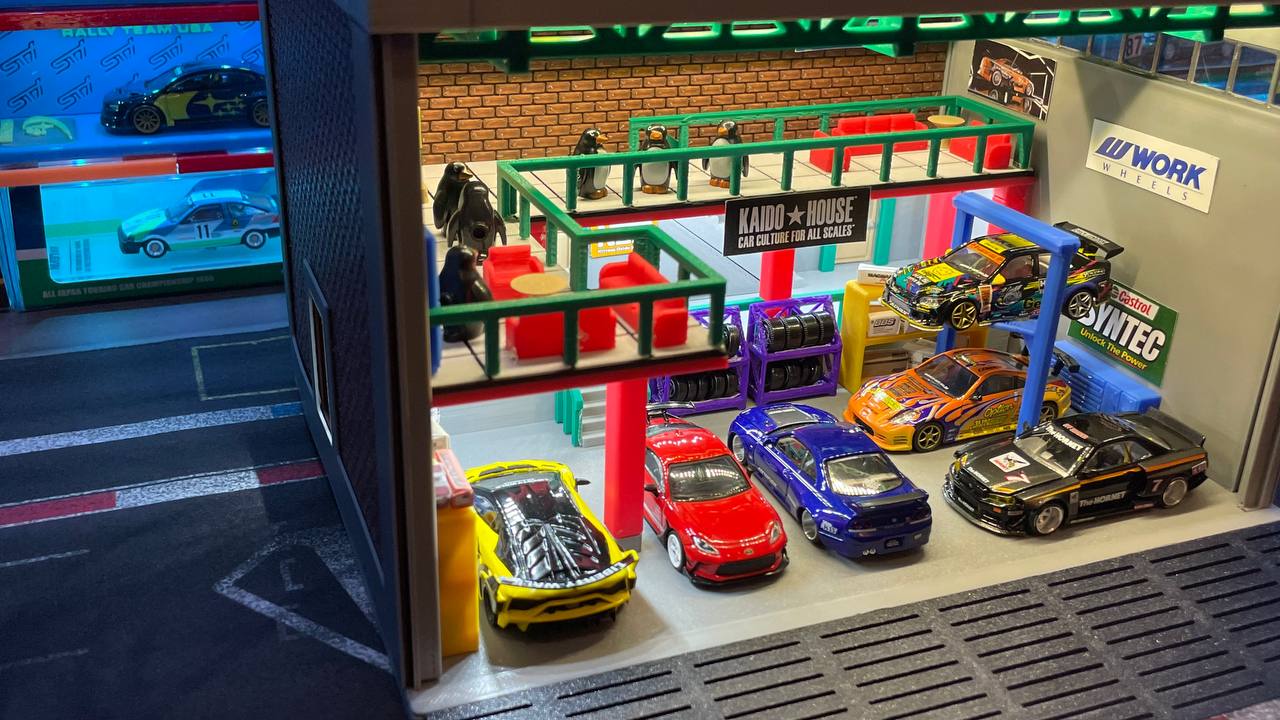

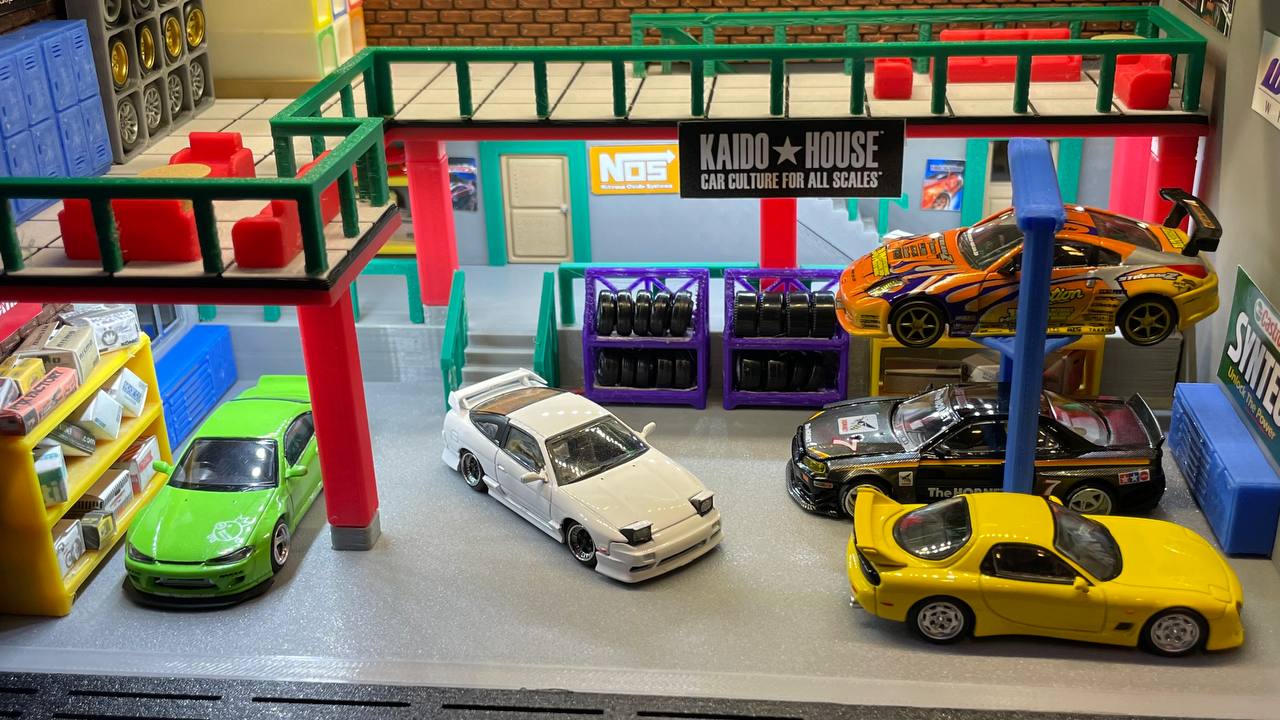

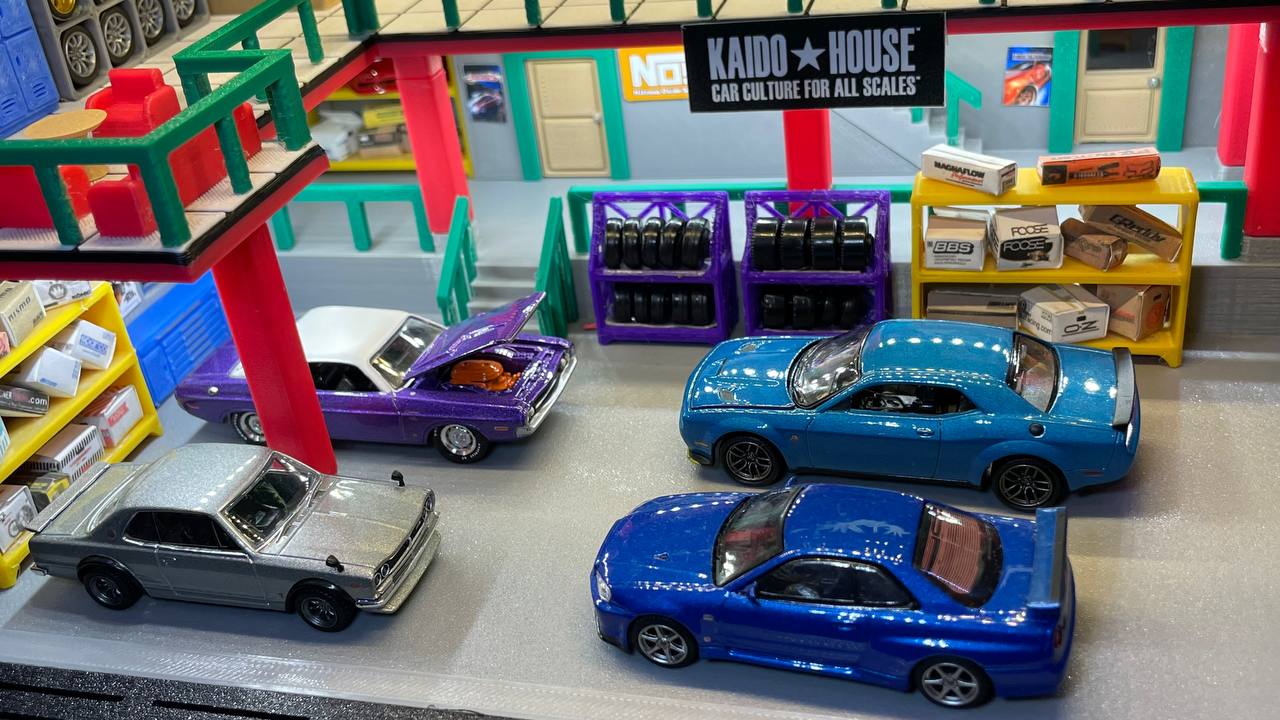

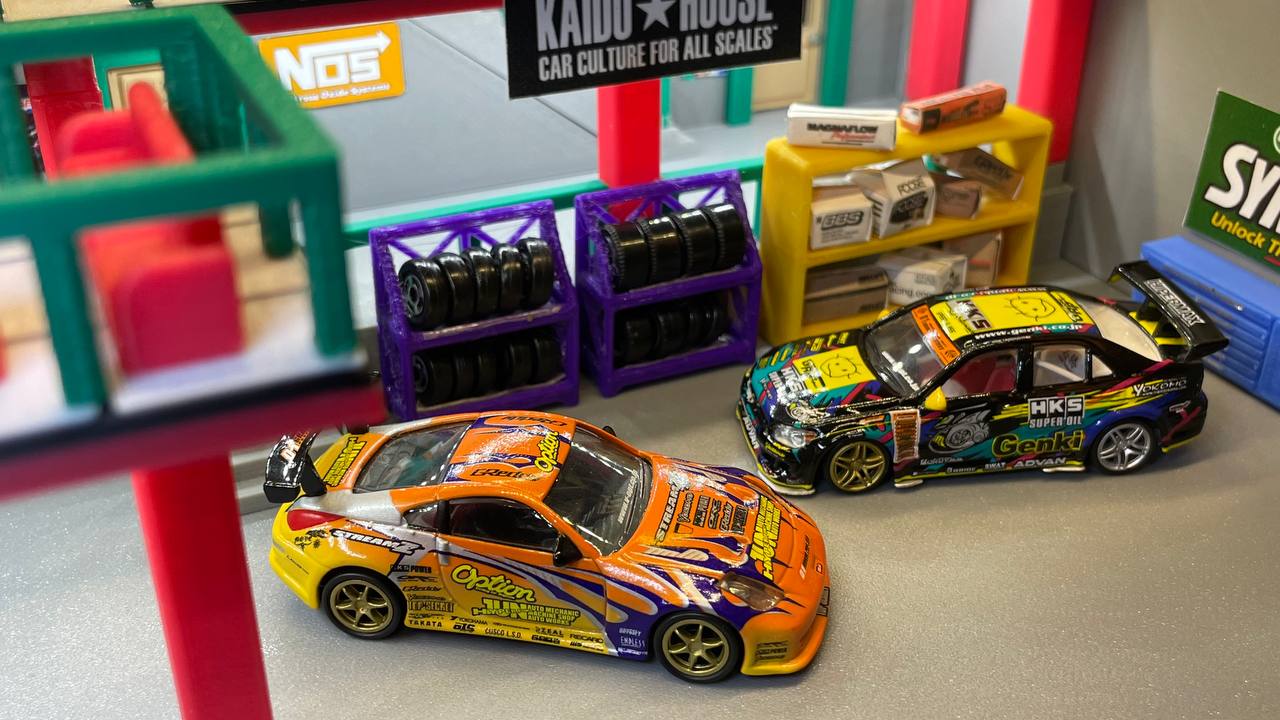

Diorama gara tỉ lệ 1/64 dựa trên Han's Garage trong Fast & Furious Tokyo Drift.

Kích thước được thu nhỏ nhẹ để dễ in hơn và vừa với hộp bảo vệ Funko Rides. Một số phần quá lớn so với khổ máy in tiêu chuẩn, nhưng mình có kèm phiên bản đã chia (split) để vừa các máy in tiêu chuẩn—tuy nhiên các file đó chưa được test.

Xem video showcase của mình:

Diorama được tách thành nhiều phần để dễ in. Tất cả file được nén trong file .zip và sắp xếp theo thư mục như sau:

Chọn “a” hoặc “b” tùy theo khổ máy in của bạn:

• “a” - Máy in khổ lớn, tối thiểu 320x320
• “b” - Bản chia (Split), máy in nhỏ, tối thiểu 220x220

Tất cả màu sắc được liệt kê dựa trên bản mình tự build và chỉ để tham khảo khi xem video lắp ráp.

1a) Đế (Base):

• Base - Rides - Grey.STL
• Floor - Grey.STL

1b) Đế (Base):

• Base - Pt1 - Grey.STL
• Base - Pt2 - Grey.STL
• Floor - Tiles - Pt1 - Multi Colour.STL
• Floor - Tiles - Pt2 - Multi Colour.STL

2) Bệ (Platform):

• Platform - Grey.STL
• Platform - Stairs - Grey.STL
• Platform - StairsHandrail - Green.STL

3a) Tường chính (Main Walls):

• Back - No Brick - Grey.STL
• Front - Grey.STL
• Left - No Bricks - Grey.STL
• Pillar - Grey.STL
• RightV2 - Grey.STL

3b) Tường chính (Main Walls) (Split):

• Back - Left - No Brick - Grey.STL
• Back - Right - No Brick - Grey.STL
• Back - Pillar - Grey.STL
• Front - Left - Grey.STL
• Front - Right - Grey.STL
• Left - No Bricks - Grey.STL
• Pillar - Grey.STL
• RightV2 - Grey.STL

4a) Tầng 2 (Second Floor):

• Staircase - Grey.STL
• StaircaseHandrail - Grey.STL
• TopFloor - Pillar - Long - Red.STL
• TopFloor - Pillar - Short - Red - Print x4.STL
• TopFloorV2 - White + Black + Red.STL
• UnderStairsWall - Grey + Green.STL

4b) Tầng 2 (Second Floor):

• Staircase - Grey.STL
• StaircaseHandrail - Grey.STL
• TopFloor - Pillar - Long - Red.STL
• TopFloor - Pillar - Short - Red - Print x4.STL
• TopFloorV2 - Pt1 - White + Black + Red.STL
• TopFloorV2 - Pt2 - White + Black + Red.STL
• UnderStairsWall - Grey + Green.STL

5) Nội thất (Interior):

• Back Brick Patch - Black + Brown.STL
• Back Brick Patch - Left - Black + Brown.STL (Cho tường Split, “b”)
• Back Brick Patch - Right - Black + Brown.STL (Cho tường Split, “b”)
• Door - Under Stairs - Brown.STL
• DoorFrame - Green.STL
• DoorSide - Right - Brown.STL
• Handrail - Green.STL
• Left Brick Patch - 1 - Black + Brown.STL
• Left Brick Patch - 2 - Black + Brown.STL
• Platform - Handrail - 1 - Green.STL
• Platform - Handrail - 2 - Green.STL
• Platform - Handrail - 3 - Green.STL
• Second Floor Handrail - Green.STL

6a) Mái (Roof):

• Ceiling - Black.STL
• Ceiling - Frame - Cross - Green - Print x3.STL
• Ceiling - Frame - Green - Print x5.STL
• RoofCover - Grey.STL
• RoofV2 - Grey.STL

6b) Mái (Roof) (Split):

• Ceiling - Pt1 - Black.STL
• Ceiling - Pt2 - Black.STL
• Ceiling - Frame - Cross - Green - Print x3.STL
• Ceiling - Frame - Green - Print x5.STL
• RoofCoverHalf - Grey - Print x2.STL
• Roof - Front - Grey.STL
• Roof - Side - Grey

7a) Tường trang trí ngoài (Ext Deco Wall):

• FrontDeco - Black + Brown + Grey.STL
• LeftDeco - Black + Brown + Grey.STL
• RightDeco - Black + Brown + Grey.STL

7b) Tường trang trí ngoài (Ext Deco Wall):

• FrontDeco - Left - Black + Brown + Grey.STL
• FrontDeco - Right - Black + Brown + Grey.STL
• LeftDeco - Black + Brown + Grey.STL
• RightDeco - Black + Brown + Grey.STL
• SeamHide - Grey.STL

8) Cửa gara (Garage Door):

• GarageDoor - Silver.STL
• GarageDoor2 - Silver - Print x2.STL
• Guide - V3 - 55 - Silver.STL
• Guide - V3 - 77 - Silver - Print x2.STL

9) Đạo cụ (Props):

• CarLiftSimplified - Leg - Blue - Print x2.STL
• CarLiftSimplified - Top Bar - Blue.STL
• GarageBox3.STL
• Locker.STL
• OilBarrel.STL
• RimRack.STL
• RoundTable.STL
• Shelf.STL
• Sofa - 1 Seats.STL
• Sofa - 2 Seats.STL
• Sofa - 3 Seats.STL
• BedThing - Holder.STL
• BedThing.STL
• New Shelf.STL
• New Shelf2.STL
• New Shelf3.STL
• Poster - Small - V4.zip
• Ramp.STL
• Table.STL

Cài đặt in (Print Settings)

Nozzle size = 0.4 mm
Layer height = 0.2 mm

Tường trang trí ngoài (Ext Deco Wall)

Các lớp đổi filament để lên màu cho “FrontDeco”

1. Start (đường khe gạch, của mình là màu đen)
2. Layer 5 (màu gạch, của mình là màu nâu)
3. Layer 8 (màu hoạ tiết ngoài, của mình là màu xám)

Các lớp đổi filament để lên màu cho “LeftDeco” & “RightDeco”

1. Start (đường khe gạch, của mình là màu đen)
2. Layer 4 (màu gạch, của mình là màu nâu)
3. Layer 7 (màu hoạ tiết ngoài, của mình là màu xám)

Nội thất (Interior)

Các lớp đổi filament để lên màu cho "Back Brick Patch" & “Left Brick Patch”:

1. Start (đường khe gạch, của mình là màu đen)
2. Layer 4 (màu gạch, của mình là màu nâu)

Tầng 2 (Second Floor)

Các lớp đổi filament để lên màu cho "TopFloor" (phần này được in với mặt gạch/tiles úp xuống bed):

1. Start (màu gạch lát, của mình là màu trắng)
2. Layer 3 (màu khe gạch lát, của mình là màu đen)
3. Layer 11 (màu các dầm tầng 2, của mình là màu đỏ)

Các lớp đổi filament để lên màu cho "UnderstairsWall":

1. Start (màu tường, của mình là màu xám)
2. Layer 75 (màu khung cửa, của mình là màu xanh lá)

Lắp ráp (Assembly)

Xe chỉ được đặt lên diorama thôi, không có lỗ để cột xe xuống bằng dây.

Khuyến nghị dùng keo hoặc băng keo 2 mặt cho bản build này.

Xem video lắp ráp của mình để dễ hình dung cách build này nên đi như thế nào:

Khác (Others)

Cứ thoải mái gửi cho mình phản hồi để cải thiện thiết kế. Gợi ý về các mẫu đế trưng bày cũng rất hoan nghênh.

Bạn cũng có thể liên hệ mình qua Instagram hoặc Twitter:
